Qu'est-ce que le moulage avec inserts et comment fonctionne-t-il ?

Qu’est-ce que le surmoulage d’inserts ?

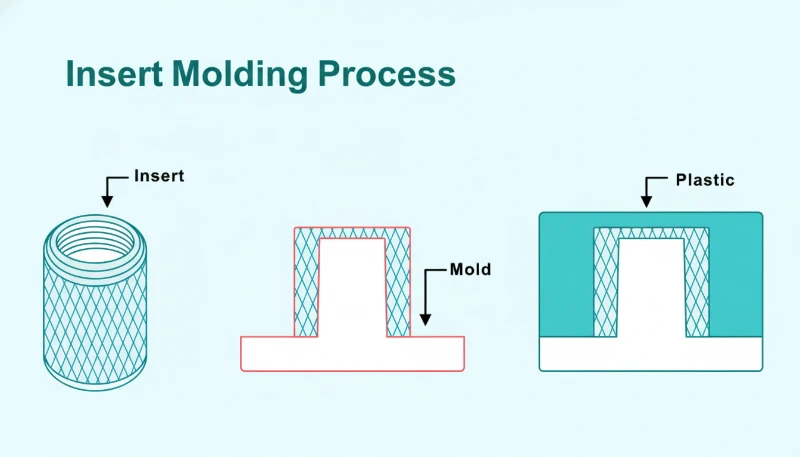

Le moulage d’inserts est un procédé de fabrication en une seule injection qui encapsule définitivement un composant prépositionné — généralement un insert fileté en laiton ou en acier inoxydable — dans une pièce plastique moulée par injection. Il produit ainsi un assemblage entièrement lié en un cycle, au lieu de deux opérations distinctes. L’insert est chargé dans l’empreinte avant la fermeture du moule ; le thermoplastique fondu s’écoule ensuite autour de lui sous des pressions d’injection de 40–140 MPa, le verrouillant mécaniquement lorsque le plastique se solidifie autour de chaque détail de sa surface.

Différences entre le surmoulage d’inserts et les méthodes post-moulage

Le procédé diffère fondamentalement des méthodes d’insertion après moulage. Le thermosertissage et l’insertion par ultrasons posent un insert métallique après le moulage en faisant fondre localement le bossage, ce qui limite la résistance de l’assemblage à 1.0–2.0 kN. Le moulage avec inserts¹ pousse le plastique fondu sous pleine pression d’injection dans chaque rainure moletée et chaque contre-dépouille de la surface de l’insert, atteignant couramment une force d’arrachement de 3.5–4.5 kN dans le PA66. Cette différence fait du moulage avec inserts la méthode privilégiée dès que la résistance de la liaison est une exigence structurelle. Dans notre usine, nous obtenons régulièrement des cycles de seulement 18 secondes pour de petits inserts en laiton dans des boîtiers en nylon, avec un moule à 4 empreintes, soit des cadences inaccessibles aux méthodes après moulage.

Comment fonctionne le procédé de surmoulage d’inserts ?

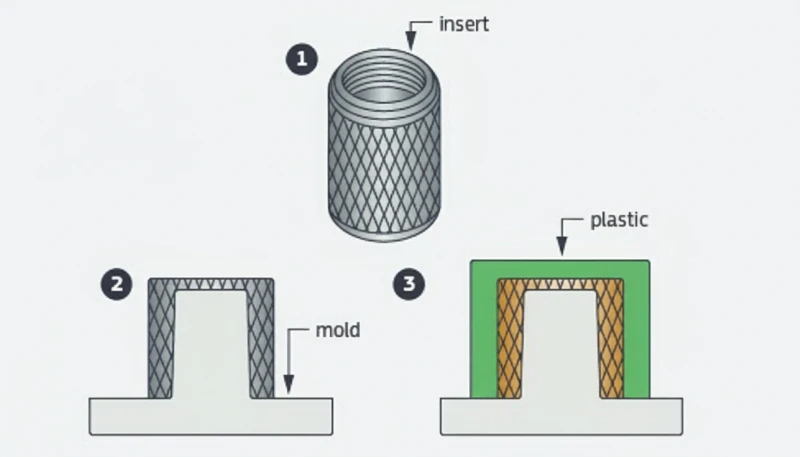

Le procédé de moulage d’inserts suit cinq étapes strictement maîtrisées. Premièrement, les inserts sont contrôlés et préchauffés à 80–120°C afin de réduire le choc thermique et d’éliminer l’humidité de surface qui crée des vides de vapeur à l’interface métal-plastique — leur teneur en humidité doit être inférieure à 0.1% en poids avant le chargement dans le moule. Deuxièmement, chaque insert est placé sur une broche de positionnement dans l’empreinte avec un jeu d’alésage de 0.01–0.03 mm pour empêcher son basculement ; un jeu supérieur permet à l’insert de s’incliner sous la pression d’injection et produit des bossages décalés impossibles à fileter après moulage. Troisièmement, le moule se ferme avec une force de serrage de 50–500 tonnes selon la surface projetée de la pièce et la viscosité de la résine.

L’emplacement du point d’injection est la décision de procédé la plus critique dans le moulage avec inserts. Un point placé à moins de 2× l’épaisseur de paroi du bord d’un insert crée des lignes de soudure qui fragilisent l’enveloppe plastique et réduisent sa résistance à la traction de 10–40% au niveau de cette jonction. Notre pratique standard consiste à éloigner les points d’injection d’au moins 3× l’épaisseur de paroi de toute limite d’insert et à vérifier par l’analyse de l’écoulement dans le moule que les fronts de matière ne se rejoignent pas au pourtour de l’insert avant tout usinage de l’acier. Cette discipline a réduit de plus de 60% les fissurations sur nos projets de moulage avec inserts par rapport aux conceptions non simulées ; elle est obligatoire pour chaque nouvel outillage construit dans notre usine.

Conception des seuils et paramètres d’injection

Le profilage de la vitesse d’injection constitue un deuxième levier essentiel du procédé. Le passage progressif d’une vitesse d’injection faible à élevée lorsque le front de matière dépasse l’insert réduit le pic de pression dynamique qui déplacerait autrement l’insert de sa broche de positionnement. Nous programmons un remplissage en deux étapes : 30% de la vitesse de remplissage jusqu’à ce que le front d’écoulement dépasse le haut de l’insert, puis la pleine vitesse pour terminer le remplissage de l’empreinte. Ce profil progressif élimine le déplacement de l’insert dans 98% des essais de première pièce et constitue un paramètre de procédé défini dans notre système de suivi SPC.

Le compactage et le refroidissement terminent le cycle. Le plastique est compacté à 80–90% de la pression d’injection pendant 0.5–2.0 secondes afin de compenser le retrait volumique près de l’insert métallique et d’éliminer les retassures sur la face opposée. Le temps de refroidissement est réglé de sorte que la température de la pièce à l’éjection ne dépasse pas 60% de la température de fléchissement sous charge du plastique ; une éjection prématurée provoque un gauchissement autour de l’insert. Ce protocole de remplissage en deux étapes et de compactage soigneux est désormais standard dans notre procédure de validation du procédé pour tous les nouveaux outillages de moulage avec inserts de notre parc de 47 machines.

Quels matériaux sont utilisés dans le surmoulage d’inserts ?

Côté plastique, les thermoplastiques techniques semi-cristallins sont privilégiés pour le surmoulage d’inserts : leur transition de fusion nette permet un écoulement sous haute pression dans les moletages, puis une solidification cristalline rapide. Le PA66 est la référence — sa température de fusion de 260–290°C et sa résilience Izod entaillée de 80 J/m assurent de fortes liaisons autour des inserts en laiton et acier. Le PA66-GF30 (30% fibres de verre) apporte rigidité et stabilité aux boîtiers de capteurs automobiles. Le PBT résiste mieux aux produits chimiques dans les connecteurs jusqu’à 130°C. Le PEEK supporte plus de 150°C dans les applications médicales et aérospatiales où aucune résine courante ne survit.

Options d’inserts métalliques pour les applications structurelles

Côté métal, le laiton (CuZn39Pb3) est la norme pour les inserts filetés, car son coefficient de dilatation thermique (18.7 µm/m·°C) couvre la plage de la plupart des plastiques techniques et limite les contraintes résiduelles au refroidissement. L’acier inoxydable 303 ou 316 est requis pour les dispositifs médicaux devant résister à une stérilisation en autoclave à 134°C et pour les applications alimentaires où la lixiviation du laiton est interdite par la FDA. Les inserts en aluminium (CTE: 23 µm/m·°C) sont choisis lorsque l’allègement est critique, mais leur moindre dureté limite leur durée de vie dans les filetages fortement cyclés, tels que les couvercles automobiles serrés des centaines de fois pendant la vie du produit.

L’association des matériaux est critique et doit être vérifiée en amont. Confirmez toujours que l’écart de dilatation thermique entre le plastique et l’insert ne dépasse pas 20 µm/m·°C ; au-delà, des contraintes circonférentielles fissurent le bossage environnant pendant le refroidissement ou les cycles thermiques, quelle que soit l’épaisseur de paroi. Contrôle pratique de compatibilité : relevez le CTE de la résine choisie dans sa fiche technique, comparez-le au CTE du matériau de l’insert et signalez toute paire dont l’écart dépasse 15 µm/m·°C afin de réaliser une simulation DFM des contraintes avant le lancement de l’outillage. Nous effectuons ce contrôle pour chaque nouveau projet de surmoulage d’inserts dès la première revue de conception.

Quelles sont les règles de conception essentielles du moulage d’inserts ?

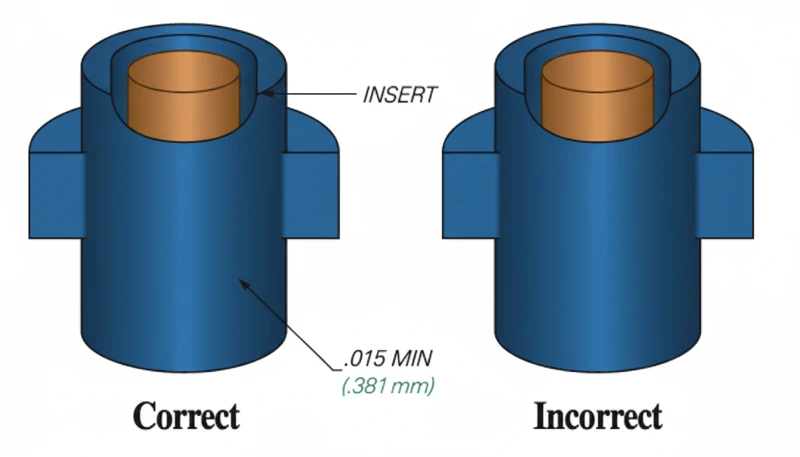

L’épaisseur minimale de plastique autour d’un insert métallique cylindrique est de 0.8 mm, mais 1.2–2.0 mm est vivement recommandé pour assurer la fiabilité structurelle en service. Pour un insert de 6 mm de diamètre extérieur dans du PA66, une paroi de 1.0 mm supporte correctement les charges statiques, mais se fissure sous des cycles de couple répétés supérieurs à 1.5 N·m. Porter la paroi à 1.5 mm augmente la limite de couple cyclique sûre à environ 3.5 N·m. La relation entre l’épaisseur de paroi et la résistance à l’arrachement n’est pas linéaire : une paroi plus épaisse répartit la contrainte circonférentielle sur une section supérieure, réduisant de façon exponentielle le pic de contrainte à l’interface métal-plastique. Notre liste de contrôle DFM signale toute paroi de bossage inférieure à 1.2 mm et exige l’approbation d’un ingénieur senior avant l’autorisation de fabriquer l’outillage.

Règles relatives aux contraintes thermiques et au positionnement du seuil

La géométrie de surface de l’insert détermine sa résistance à l’arrachement et à la rotation, indépendamment de l’épaisseur de paroi. Le moletage de la surface extérieure crée un verrouillage mécanique avec la matrice plastique solidifiée. Les motifs de moletage croisé assurent simultanément une résistance axiale et rotative ; les moletages droits ne résistent qu’à l’arrachement axial et coûtent moins cher à produire. Des gorges de contre-dépouille (0.3–0.5 mm de profondeur) ajoutent un verrouillage axial secondaire indépendant de l’adhérence du moletage — essentiel pour les applications soumises à des vibrations. Des chanfreins d’entrée de 30–45° à l’extrémité de l’insert sont indispensables pour garantir la précision du chargement robotisé ; sans chanfrein, les inserts basculent sur la broche du moule et créent des bossages désalignés impossibles à tarauder.

Les règles de positionnement des points d’injection complètent la liste de contrôle de conception. Placez les points d’injection à une distance minimale de 3× l’épaisseur de paroi du bord de l’insert le plus proche afin d’empêcher la formation de lignes de soudure dans la zone structurelle autour de l’insert. Si la géométrie de la pièce impose un point d’injection proche d’un insert, utilisez un point d’injection sous-marin qui débouche dans l’empreinte sous l’axe médian de l’insert, afin que le front d’écoulement touche l’insert latéralement plutôt que de face, ce qui réduit le pic de pression susceptible de déplacer l’insert. Nous définissons l’emplacement du point d’injection comme un point d’arrêt dans notre processus de validation de l’outillage ; aucun outil de moulage avec inserts ne quitte notre atelier sans vérification documentée de la distance entre le point d’injection et l’insert.

Les deux principes de conception ci-dessus — géométrie d’interverrouillage mécanique et gestion des contraintes thermiques — ne sont pas indépendants. Un insert correctement moleté placé dans un moule sans adaptation thermique adéquate entraînera malgré tout des défaillances en service, car les cycles thermiques répétés entre température de fonctionnement et température ambiante génèrent une fatigue cumulative à l’interface plastique-métal. Inversement, une gestion thermique parfaite autour d’un insert lisse produit un assemblage initialement adéquat, mais qui se dégrade plus vite en service qu’un insert moleté comparable. Les deux facteurs doivent être spécifiés et validés ensemble.

Validation du procédé pour les programmes de surmoulage d’inserts

La validation des procédés de moulage d’inserts chez ZetarMold suit une approche structurée de plan d’expériences (DOE). Nous isolons simultanément l’effet de la géométrie de surface de l’insert, de la température du moule, de la vitesse d’injection et de la température de préchauffage sur la force d’arrachement et le Cpk de position. Le résultat est une fenêtre de procédé — et non un point de fonctionnement unique — qui définit les plages acceptables de chaque variable tout en maintenant la qualité des pièces.

Cette fenêtre devient la référence du plan de contrôle en production. Lorsque les cartes SPC montrent qu’une variable tend vers la limite de sa fenêtre, l’opérateur intervient avant que le procédé ne devienne hors contrôle, évitant ainsi de produire des défauts au lieu de les trier après coup. Nos programmes de moulage d’inserts maintiennent régulièrement un Cpk ≥ 1.33 pour des diamètres d’inserts de M2 à M10 dans des résines techniques.

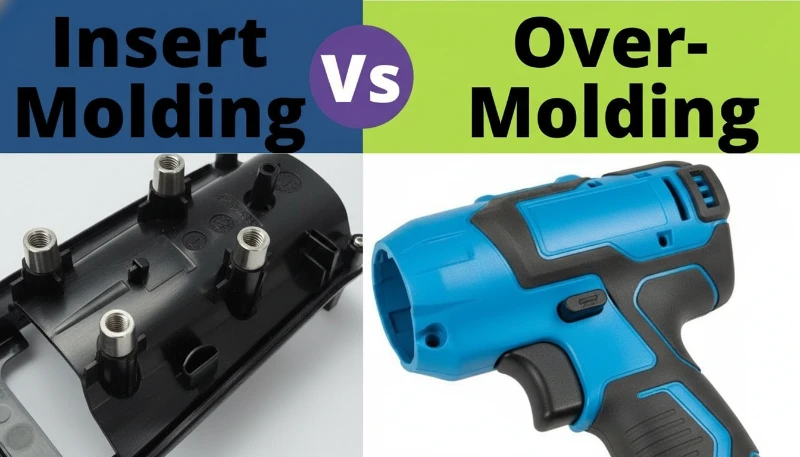

Comment le surmoulage d’inserts se compare-t-il au surmoulage ?

Le moulage d’inserts convient aux liaisons rigide-rigide : un composant métallique est définitivement emprisonné dans une pièce plastique lorsque des efforts de traction ou de torsion doivent traverser l’assemblage de manière fiable pendant toute la durée de vie du produit, sans desserrage ni rotation. Le surmoulage convient aux liaisons rigide-souple : une couche de préhension en TPE souple moulée sur un substrat plastique dur pour le confort tactile ou l’étanchéité aux interfaces. L’assemblage après moulage (emmanchement, encliquetage, collage) convient aux volumes trop faibles pour justifier un outillage d’insertion dédié, ou aux conceptions dont la géométrie de l’insert varie souvent entre les versions et rendrait le réoutillage trop coûteux par rapport à la taille du lot.

Considérations de coût et de volume

Le seuil économique entre le moulage avec inserts et le thermosertissage après moulage se situe à environ 18,000–25,000 pièces par an pour un seul insert M4 en laiton nécessitant 45 secondes d’assemblage manuel à un coût de main-d’œuvre de $30/hour. En dessous de ce volume, l’amortissement de l’outillage dépasse les économies de main-d’œuvre et le thermosertissage est globalement plus économique. Au-dessus, le moulage avec inserts réduit le coût total de la pièce de 18–35%, comme le montrent systématiquement les données de production de nos 47 machines de moulage par injection² sur plusieurs familles de produits. Le seuil exact dépend de la complexité de l’insert, du coût de la main-d’œuvre et du temps de cycle de base ; nous fournissons une analyse formelle du seuil de rentabilité sous deux jours ouvrés après réception du plan de la pièce et de l’estimation du volume annuel.

Quand le moulage avec insert n’est pas le bon choix

La constance de la qualité est un avantage tout aussi important, mais souvent négligé, du moulage avec insert par rapport à l’assemblage après moulage dans l’analyse des coûts. Lors d’un assemblage manuel, le désalignement des inserts atteint 0.3–1.5%, même avec des dispositifs de maintien et des opérateurs formés, ce qui génère des rebuts érodant progressivement l’avantage économique. Le moulage avec insert positionne les inserts dans des conditions contrôlées par le moule, avec une répétabilité de ±0.05–0.1 mm ; le Cpk pièce à pièce de la position de l’insert est généralement de 1.4–1.8 en moulage automatisé avec insert, répondant à la plupart des exigences PPAP automobiles sans contrôle à 100%. Cet avantage qualitatif fait souvent pencher la décision en faveur du moulage avec insert, même à des volumes légèrement inférieurs au seuil de rentabilité économique strict.

Quels secteurs utilisent le moulage avec inserts ?

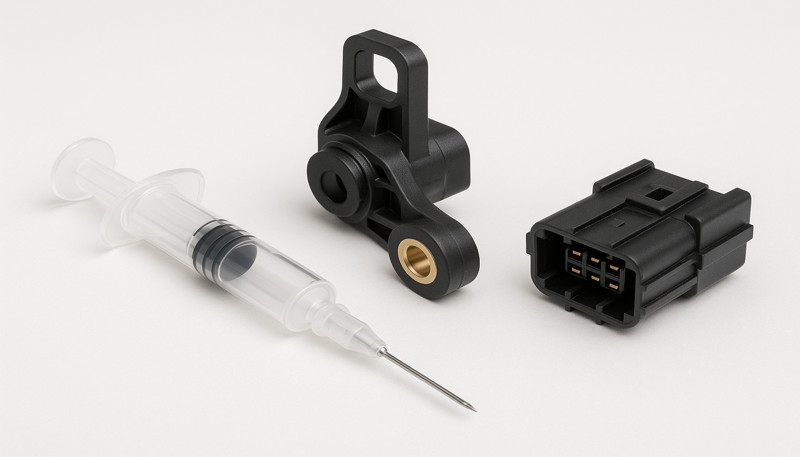

Les dispositifs médicaux constituent le segment à la croissance la plus rapide pour le moulage avec inserts. Les instruments chirurgicaux, poignées d’endoscope, corps de stylos d’administration de médicaments et boîtiers de cartouches diagnostiques utilisent des inserts en acier inoxydable surmoulés pour les raccords filetés et pivots. Ce procédé médical exige des contrôles ISO 13485, une traçabilité documentée des inserts et une validation IQ/OQ/PQ complète. Notre usine exploite cinq cellules médicales dédiées près d’une salle propre, avec conservation des dossiers de lot pendant 15 ans. Les inserts inox 316 autoclavables dans des boîtiers PEEK sont la combinaison la plus courante pour les poignées réutilisables, avec une résistance à l’arrachement généralement fixée à 500 N minimum. Nous avons validé cette combinaison sur plus de 500 cycles d’autoclave sans arrachement ni dégradation.

Automobile et électronique

Les applications automobiles comprennent boîtiers de capteurs, corps de connecteurs ECU, supports de boîtier papillon et mécanismes de réglage de siège. La plage −40°C à +125°C exige PA66-GF30, PBT-GF30 ou PEEK sous capot. Les inserts doivent réussir 500 heures de brouillard salin selon ASTM B117. Les volumes dépassent souvent 2 millions de pièces par an, rendant essentiel le chargement robotisé. L’électronique grand public — charnières d’ordinateurs, modules photo et connecteurs USB-C — utilise des inserts en laiton M1.6 à M3, des tolérances de position de ±0.05 mm et un état de surface Ra ≤ 0.8 µm, exigeant un acier HRC 50–52 pour préserver la géométrie sur des millions de cycles.

Applications aérospatiales et de défense

Les applications aérospatiales et de défense utilisent des inserts en titane et en acier inoxydable dans des boîtiers en PEEK ou en PEI afin de réduire le poids tout en préservant l’intégrité structurelle sous de fortes vibrations et des charges cycliques. Pour le moulage avec inserts destiné à l’aérospatiale, la revue DFM ajoute généralement 5–10 jours au lancement du projet, mais elle est obligatoire pour les assemblages critiques en vol, car un défaut de conception découvert après l’usinage de l’outillage peut coûter $50,000 ou plus en reprises. Les équipements industriels — pompes, vannes et coffrets électriques — utilisent le moulage avec inserts pour des sièges de vanne en laiton, des bornes électriques et des broches de renfort qui doivent conserver leur stabilité dimensionnelle durant des cycles thermiques continus de −20°C à +100°C, sans desserrage ni usure de contact à long terme.

Questions fréquentes sur le moulage d’inserts ?

Les questions suivantes couvrent les décisions les plus courantes de conception, de procédé et de sélection dans les programmes de surmoulage d’inserts. Chaque réponse repose sur les données de production de nos cellules, qui transforment ensemble plus de deux millions d’assemblages surmoulés par an pour les secteurs médical, automobile et électronique. Les réponses reflètent des paramètres de procédé réellement validés, et non des valeurs théoriques.

Questions fréquemment posées

Quelle est l’épaisseur minimale de paroi autour d’un insert métallique ?

L’épaisseur plastique minimale recommandée autour d’un insert métallique est de 0.8 mm, mais 1.2–2.0 mm est fortement préférable pour la fiabilité structurelle. Sous 0.8 mm, la résistance circonférentielle ne suffit pas à contenir la contraction thermique. Pour un insert en laiton de 6 mm de diamètre extérieur dans du PA66, une paroi de 1.0 mm convient aux charges statiques mais peut fissurer sous des couples répétés supérieurs à 1.5 N·m. À 1.5 mm, la limite cyclique sûre atteint environ 3.5 N·m. Notre DFM signale toute paroi de bossage sous 1.2 mm et exige une validation technique avant approbation de l’outillage.

Comment le moulage par insertion se compare-t-il à l’insertion ultrasonique ?

Le moulage d’inserts et l’insertion ultrasonique permettent tous deux de poser des inserts métalliques filetés dans des pièces plastiques, mais diffèrent par la résistance de liaison et le moment du procédé. Le moulage d’inserts force le plastique fondu à 40–140 MPa dans chaque moletage pendant l’injection et atteint une force d’arrachement de 2.5–5.0 kN pour un insert de 6 mm dans du PA66. L’insertion ultrasonique utilise des vibrations de 20–40 kHz pour fondre localement le plastique autour d’un insert froid après moulage ; la liaison est limitée à 0.5–2.0 kN et l’arrachement à 1.0–2.0 kN, soit 40–60% de moins. Elle ne nécessite aucune modification du moule et convient à moins de 20,000 pièces par an ou aux prototypes. Pour les volumes supérieurs exigeant une résistance maximale, le moulage d’inserts est le bon choix.

Le moulage par insertion peut-il être automatisé ?

Oui, le surmoulage d’inserts se prête bien à l’automatisation robotisée. Un robot à six axes ou un système à portique prélève les inserts dans un bol vibrant et les place sur les broches du moule avec une répétabilité de ±0.05 mm. Le chargement robotisé réduit le temps de pose des inserts de 3–8 secondes (manuel) à 1.5–3 secondes par cycle, améliorant le rendement et la régularité. Des caméras de vision contrôlent la présence et l’orientation des inserts avant la fermeture du moule, supprimant les rebuts dus aux inserts absents ou mal orientés. Au-delà de 100,000 pièces par an, le coût d’investissement d’une cellule robotisée ($40,000–$80,000) est amorti en 6–18 mois grâce à la baisse de la main-d’œuvre et des rebuts. Notre usine exploite des cellules de surmoulage d’inserts entièrement automatisées, sans éclairage pendant les équipes de nuit.

Quels sont les défauts les plus courants dans le surmoulage par insertion ?

Les trois défauts les plus courants sont les vides d’interface, la fissuration et le déplacement de l’insert. Les vides d’interface se forment lorsque l’humidité présente sur la surface de l’insert génère de la vapeur, ou lorsqu’un insert froid fige le plastique avant qu’il ne remplisse les reliefs du moletage ; la correction consiste à préchauffer les inserts à 80–120°C. La fissuration se produit pendant le refroidissement sous l’effet des contraintes dues au décalage thermique ; corrigez-la en faisant correspondre les CTE des matériaux à 15 µm/m·°C près, en assurant une épaisseur de paroi suffisante et en appliquant un recuit après moulage. Le déplacement de l’insert — son décalage hors de la broche de positionnement sous la pression d’injection — produit des bossages mal positionnés ; évitez-le avec un jeu broche-alésage de 0.01–0.03 mm, une longueur de broche couvrant 80% de la profondeur de l’alésage et une vitesse d’injection progressive.

Comment empêcher la rotation d’insertion dans le service ?

Pour empêcher la rotation d’un insert — lorsqu’un insert fileté tourne dans le bossage plastique au serrage d’un boulon — le corps de l’insert doit présenter une géométrie antirotation positive. La méthode la plus efficace consiste à utiliser un profil extérieur hexagonal ou en D, moulé dans un logement correspondant, qui assure une résistance mécanique pure à la rotation indépendamment de l’adhérence plastique-métal. Pour les inserts cylindriques, un moletage croisé associé à des méplats axiaux offre une résistance au couple de 2–4 N·m, suffisante pour les filetages M4 et inférieurs. Lors de nos essais d’inserts en laiton M4 dans du PA66-GF30, un insert hexagonal à moletage croisé a résisté à 6.2 N·m avant déformation du plastique, contre seulement 1.8 N·m pour un insert cylindrique moleté de dimensions identiques. Spécifiez un profil non circulaire pour les précharges de boulon supérieures à 3 N·m.

Quel est le coût typique de l’outillage pour le surmoulage par insertion ?

Le coût des outillages de surmoulage d’inserts varie de $8,000 pour un outil simple à empreinte unique avec chargement manuel des inserts à $80,000–$120,000 pour un outil familial complexe multi-empreintes avec dispositifs de chargement robotisé et contrôle par vision. Le surcoût par rapport à un moule d’injection standard provient des broches de positionnement des inserts, des logements d’inserts usinés avec précision (tolérance de ±0.02 mm) et des dispositifs d’intégration robotique. Au-delà de 50,000 pièces par an, la main-d’œuvre d’assemblage supprimée par le surmoulage d’inserts permet généralement d’amortir le coût de l’outillage en 12–18 mois. En dessous de 5,000 pièces par an, le thermorivetage après moulage est généralement plus économique. Nous fournissons une analyse formelle du seuil de rentabilité dans les deux jours ouvrés suivant la réception d’un plan de pièce et d’une estimation du volume annuel.
