Fonction des anneaux de positionnement

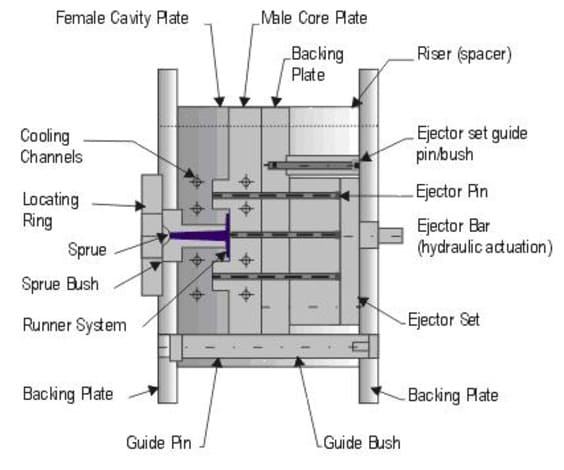

Les bagues de centrage servent à positionner les moules d’injection sur le plateau fixe, côté injection, afin que la buse de la presse s’aligne sur la douille de carotte et permette au plastique de pénétrer dans le moule. L’orifice de carotte se trouve généralement au centre de la douille, et la bague de centrage aligne celle-ci sur le centre du plateau.

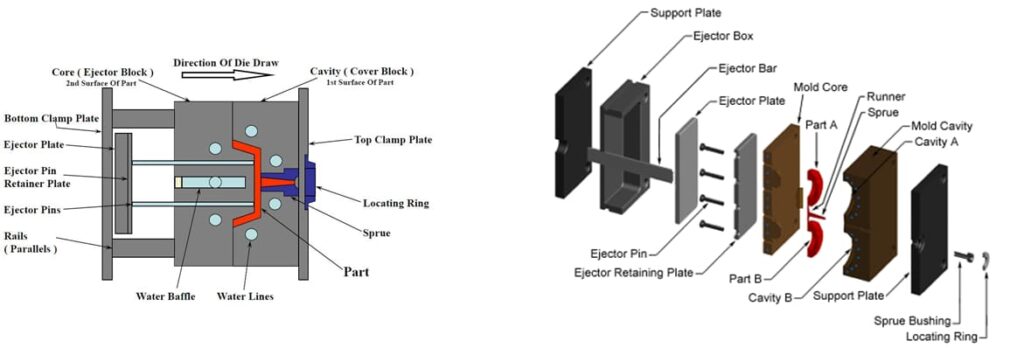

L’anneau de positionnement a une surface intérieure cylindrique qui s’adapte à la surface correspondante sur le moule. La surface est utilisée pour aligner le moule pendant l’assemblage et pour soutenir le moule pendant l’injection.
La surface extérieure de l’anneau de positionnement est texturée ou dentelée pour assurer la traction du système de serrage. L’anneau de positionnement comporte également une série de trous pour le montage du moule sur la machine. Ces trous sont situés sur la périphérie de l’anneau et sont espacés pour s’aligner sur les trous correspondants des plateaux mobiles de la machine.
La bague de centrage est une pièce structurelle qui assure le positionnement lorsque le moule est installé sur la presse à injecter. Le diamètre de la bague de centrage fabriquée localement est inférieur de 0,2~0,4 mm à celui de l’alésage du plateau de la presse à injecter.
En général, sur les grands moules, la bague de centrage doit maintenir la douille de carotte afin d’éviter que la vis de fixation ne casse sous l’effet de la force de réaction pendant le moulage par injection.
Qu’est-ce qu’une bague d’arrêt moulée par injection et comment fonctionne-t-elle ?

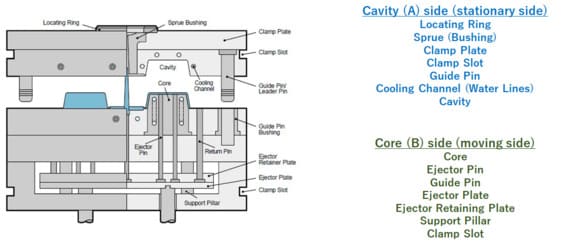

La fonction de base d’un anneau de positionnement est de localiser ou d’aligner l’orifice de la carotte chaude ou froide avec le trou de passage du plateau fixe de la machine.
L’anneau de positionnement est un anneau métallique utilisé pour positionner l’enveloppe de la porte dans le système de canaux chauds du moule. Il résiste à des températures élevées et est d’une grande précision. Il en existe généralement deux types : A et B, mais il existe également différents modèles pour des besoins spécifiques.

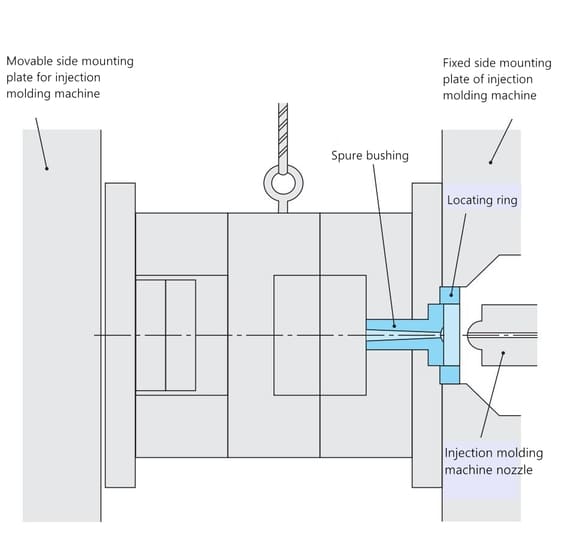

La bague de centrage du moule sert à garantir que la douille de carotte du moule d’injection et la position de la buse de la presse à injecter sont au même niveau et coïncident parfaitement lorsque la presse se trouve du côté du moule mobile.
Une bague de centrage est un dispositif qui aide à maintenir un objet dans la position souhaitée au cours d’un procédé de fabrication tel que le moulage par injection. Placée autour de l’objet, elle le bloque en position. L’objet reste ainsi au même endroit pendant le moulage par injection, ce qui contribue à améliorer la qualité du produit final.
Il existe différents types d’anneaux d’arrêt et le meilleur type pour une application particulière dépend de facteurs tels que la taille et la forme de l’objet à mouler. Dans certains cas, il est possible d’utiliser plusieurs anneaux d’arrêt pour obtenir l’effet désiré.
Avantages de l’utilisation d’un anneau de positionnement dans le processus de moulage par injection

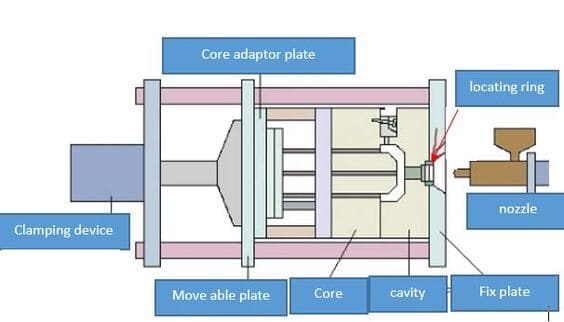

Dans le moulage par injection plastique, une bague de centrage sert à maintenir le moule en position et à garantir que le plastique fondu est injecté au bon endroit. Elle permet d’aligner la buse de la machine avec l’axe central de la douille de carotte.

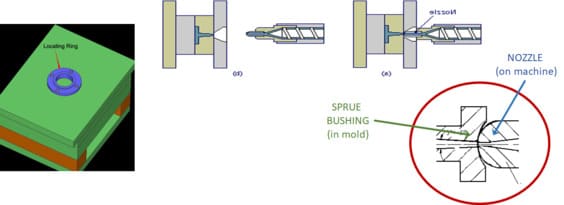

Son but est d’enregistrer (ou de localiser) le moule dans la position correcte sur la machine d’injection, afin d’assurer un alignement correct entre la buse et le diamètre extérieur de la carotte de coulée, éliminant ainsi les fuites.
En utilisant une bague de positionnement, les fabricants peuvent réduire le temps et les efforts nécessaires à la mise en place du moule ainsi que la quantité de matière perdue au cours du processus d’injection.
En outre, l’anneau de positionnement garantit que les pièces moulées ont une forme et une taille cohérentes, ce qui contribue à améliorer la qualité du produit fini. L’utilisation d’un anneau de positionnement présente donc de nombreux avantages, tant pour les fabricants que pour les consommateurs.
Types d’anneaux de positionnement pour le moulage par injection
Le moulage par injection est un procédé qui permet de fabriquer diverses pièces et divers produits. Pour obtenir des pièces de haute qualité, il faut un moule fonctionnel et bien conçu. La bague de centrage est un élément essentiel du moule ; elle sert à maintenir celui-ci en place pendant l’injection.
Il existe trois principaux types de bagues d’arrêt : linéaires, à friction et hydrauliques. Chaque type présente des avantages et des inconvénients qu’il convient de prendre en compte lors de la sélection des anneaux pour une application particulière.Anneaux linéaires
Les bagues linéaires sont les types de bagues de centrage les plus courants. Simples et fiables, elles peuvent être difficiles à régler si le moule doit être repositionné. La bague à friction utilise le frottement pour maintenir le moule. Elle offre une bonne retenue et se règle facilement, mais s’use avec le temps.
Anneaux de friction
Les anneaux de friction s’appuient sur la friction pour maintenir le moule en place. Ils offrent une bonne tenue et sont faciles à ajuster, mais ils s’usent avec le temps.
Anneaux hydrauliques
Les anneaux hydrauliques utilisent la pression hydraulique pour maintenir la matrice. Ils offrent une bonne force de maintien et sont faciles à régler, mais ils nécessitent une configuration d’injection plus complexe.
Application d’un anneau de positionnement dans un processus de moulage par injection
L’utilisation d’une bague de centrage pendant le moulage par injection aide à prévenir les défauts susceptibles d’apparaître lors des procédés à grande vitesse. L’application d’une bague de centrage à la fin du processus de moulage facilite la répartition uniforme du plastique fondu et empêche la formation de vides.
En outre, si le portillon n’est pas correctement ventilé, un flash ou un court-circuit peut se produire. Ces défauts peuvent être évités en utilisant un anneau de positionnement sur le portillon afin de mieux contrôler le flux de matériau dans la cavité.
L’application d’un anneau de positionnement peut également améliorer l’aspect de la pièce moulée en aidant à assurer le placement correct de la porte et de l’ébarbage.
Enfin, ils peuvent améliorer la productivité en réduisant le temps de cycle et les déchets de matière. Globalement, les bagues de centrage peuvent avoir un impact positif important sur les pièces moulées par injection.
Conseils pour choisir le bon type d’anneau de positionnement
L’utilisation d’une bague de centrage pour le moulage par injection est une étape importante pour atteindre une productivité élevée et éviter les problèmes de production. Sa fonction principale est de positionner et soutenir le noyau pendant l’injection. Elle doit également empêcher le noyau de se déplacer pendant le refroidissement et l’éjection.
Il existe différents types de bagues de centrage sur le marché ; il est donc important de choisir celui qui répond à vos exigences. Voici quelques conseils pour sélectionner la bague de centrage appropriée.
Vous devez d’abord définir l’application, puis choisir le type de bague de centrage approprié.
Vous devez ensuite tenir compte de la taille et des dimensions de la bague. Choisissez une bague correctement dimensionnée pour répondre aux besoins de votre application.
Troisièmement, vous devez tenir compte du matériau de la bague. Chaque matériau possède des propriétés différentes ; choisissez donc celui qui convient à votre application.
Quatrièmement, vous devez tenir compte du prix de la bague de centrage. Choisissez une bague à un prix raisonnable, adapté à votre budget.
Enfin, vous devez tenir compte du fournisseur de la bague de centrage. Choisissez un fournisseur réputé et digne de confiance, capable de vous proposer un produit de haute qualité.
Résumé
Les détails font la différence entre la réussite et l’échec. La bague de centrage du moule d’injection est une pièce très simple, mais essentielle pour fixer le moule d’injection à la machine de moulage par injection. Pour réaliser un bon moule d’injection, chacun de ses composants et accessoires doit être soigneusement étudié.
