Definición
El moldeo por inyección para aplicaciones médicas es el proceso de dar formas específicas a plásticos de grado médico o caucho de silicona líquida (LSR) mediante un cilindro calentado, un husillo mezclador y un molde de precisión.

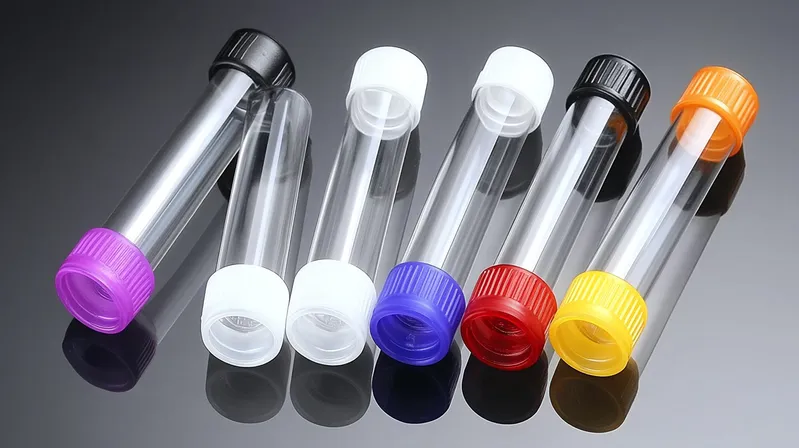

Este proceso se distingue por sus requisitos ambientales y normativos. Debe garantizar que el producto final cumpla las normas de biocompatibilidad, como ISO 10993, y conserve la esterilidad o pueda esterilizarse. Abarca desde consumibles desechables de gran volumen —jeringas y tubos de ensayo— hasta dispositivos implantables e instrumentos quirúrgicos de alta precisión.
El moldeo por inyección de productos médicos exige el cumplimiento estricto de las normas de gestión de calidad ISO 13485.True
ISO 13485 es la norma mundial para sistemas de gestión de calidad de productos sanitarios, que garantiza la coherencia, la gestión de riesgos y el cumplimiento de la normativa.
Cualquier entorno limpio es suficiente para fabricar productos sanitarios.False
El moldeo de productos médicos suele requerir salas blancas certificadas ISO de clase 7 u 8 para controlar la concentración de partículas en el aire hasta límites reglamentarios específicos.
Principales parámetros técnicos
Los siguientes parámetros definen la ventana operativa para el moldeo médico de alta calidad.
| Parámetro | Gama típica / Requisito | Unidad / Nota |
|---|---|---|
| Tonelaje de la pinza | 30 – 500+ | Toneladas (Depende del tamaño de la pieza) |
| Clase de sala limpia | Clase 7 (10.000) o Clase 8 (100.000) | Norma ISO 14644 |
| Presión de inyección | 100 – 200 | MPa (Alta presión para paredes finas) |
| Temperatura de fusión | 200 – 400 | °C (depende del material; PEEK es superior) |
| Dureza del acero del molde | 48 – 56 | HRC (se requiere acero inoxidable) |
| Tolerancia dimensional | ±0,001 a ±0,05 | mm (la precisión es fundamental) |
| Calidad del material | USP Clase VI / ISO 10993 | Debe ser biocompatible |
Ventajas y desventajas
| Ventajas | Desventajas |
|---|---|
| Alta precisión y repetibilidad: permite producir millones de piezas idénticas con tolerancias micrométricas. | Coste inicial elevado: los costes del molde y de la instalación de la sala blanca son considerablemente superiores a los del moldeo convencional. |
| Cumplimiento normativo: los procesos establecidos para obtener las certificaciones FDA e ISO agilizan la aprobación final del dispositivo. | Validación estricta: requiere protocolos prolongados de IQ/OQ/PQ (cualificación de la instalación, operacional y del rendimiento). |
| Versatilidad de materiales: admite resinas avanzadas como la polieteretercetona (PEEK) y polímeros bioabsorbibles. | Plazos largos: el diseño, la fabricación y la validación del molde pueden requerir entre 12 y 16 semanas antes de iniciar la producción. |
| Escalabilidad: resulta ideal para la producción en grandes volúmenes de artículos desechables. | Inflexibilidad del diseño: una vez validado el molde, los cambios de diseño son costosos y requieren una nueva validación. |
Aplicaciones comunes
- Componentes implantables: tornillos, placas y carcasas fabricados con PEEK o polímeros biorreabsorbibles.
- Instrumentos quirúrgicos: mangos de un solo uso, pinzas y trócares que deben resistir la esterilización.
- Sistemas de administración de fármacos: jeringas, plumas de insulina y componentes de inhaladores que utilizan policarbonato de grado médico1.
- Consumibles de diagnóstico: chips microfluídicos, placas de Petri y pipetas que requieren una gran claridad óptica.
- Conectores para catéteres y tubos: utilizan materiales flexibles como elastómeros termoplásticos (TPE) o LSR.
En el moldeo médico se prefieren los moldes de acero inoxidable para evitar la corrosión y la contaminación por partículas.True
El acero inoxidable endurecido resiste la corrosión de la esterilización frecuente y garantiza que ninguna partícula de óxido contamine los componentes médicos.
Los plásticos industriales estándar pueden utilizarse para productos sanitarios si se esterilizan.False
Sólo las resinas de grado médico que han superado las pruebas de biocompatibilidad ISO 10993 son seguras para el contacto con tejidos o fluidos humanos.
Proceso escalonado: Ciclo de moldeo de productos sanitarios
Para garantizar la conformidad y la calidad, los moldeadores médicos siguen un riguroso flujo de trabajo.
-
Diseño para la fabricación (DFM): los ingenieros analizan la geometría de la pieza para garantizar que pueda moldearse sin defectos. Esto incluye optimizar los ángulos de desmoldeo, el espesor de pared y la ubicación de las compuertas para reducir al mínimo las tensiones de flujo.
-
Selección del material: se elige una resina en función de las necesidades mecánicas y los requisitos normativos; por ejemplo, polipropileno (PP) por su resistencia química o policarbonato (PC) por su resistencia al impacto. El material debe disponer de un archivo maestro de dispositivo (DMF) registrado ante la FDA.
-
Fabricación del molde: los moldes se mecanizan en acero inoxidable de alta calidad, como 420 SS, para evitar la oxidación y facilitar la limpieza. Los acabados superficiales suelen pulirse hasta SPI-A2 o una calidad superior para impedir la adhesión bacteriana.
-
Validación de procesos (IQ/OQ/PQ):
- Cualificación de la instalación (IQ): verificación de que el equipo esté instalado correctamente.
- Cualificación operacional (OQ): establecimiento de la ventana del proceso, incluidos los límites de temperatura, presión y tiempo.
- Cualificación del rendimiento (PQ): verificación de la estabilidad del proceso durante una serie de producción estándar.
-
Producción en sala blanca: el moldeo se realiza en un entorno controlado de clase ISO 7 u 8. Por lo general, unos robots retiran las piezas para evitar la contaminación humana.
-
Control de calidad y envasado: Las piezas se someten a inspección visual automatizada. El envasado suele realizarse dentro de la sala blanca para mantener el nivel de carga biológica antes de la esterilización2 terminal.
FAQ: Moldeo por inyección para productos sanitarios
P1: ¿Cuál es la diferencia entre ISO 13485 e ISO 9001? ISO 13485 es específica para el sector de los dispositivos médicos. Aunque se basa en ISO 9001, dedicada a la gestión general de la calidad, hace mayor hincapié en la gestión de riesgos, la documentación, la esterilización y la trazabilidad, en lugar de centrarse únicamente en la satisfacción del cliente y la mejora continua.
P2: ¿Qué es el moldeo de caucho de silicona líquida (LSR)? El moldeo de caucho de silicona líquida (LSR) utiliza un sistema líquido de dos componentes que se cura mediante calor —vulcanización— en lugar de enfriarse como los termoplásticos. Es ideal para sellos, mascarillas y catéteres médicos por su biocompatibilidad, flexibilidad y resistencia al crecimiento bacteriano.
P3: ¿Qué requisitos debe cumplir una sala blanca para el moldeo médico? La mayor parte del moldeo médico se realiza en salas blancas de clase ISO 8 (100,000 partículas/ft³) o ISO 7 (10,000 partículas/ft³). Estos entornos controlan la temperatura, la humedad y la presión positiva para evitar que el polvo y los microbios contaminen las piezas.
P4: ¿Qué es la validación IQ/OQ/PQ? Es un protocolo de tres etapas exigido por los organismos reguladores para demostrar que el proceso de fabricación puede producir de forma constante productos que cumplan las especificaciones predeterminadas. Valida el equipo (IQ), los parámetros del proceso (OQ) y la constancia del rendimiento bajo carga (PQ).
P5: ¿Pueden esterilizarse las piezas médicas moldeadas por inyección? Sí, pero la resina debe seleccionarse en consecuencia. Materiales como la polisulfona (PSU) y la polieterimida (PEI) soportan ciclos repetidos de autoclave —esterilización por vapor—, mientras que otros pueden degradarse y son más adecuados para la esterilización con rayos gamma u óxido de etileno (EtO).
Los procesos de validación como IQ/OQ/PQ son legalmente obligatorios para la fabricación de productos sanitarios.True
Los organismos reguladores, como la FDA y la ISO, exigen la validación para demostrar que el proceso de fabricación produce productos seguros y eficaces.
El moldeo por inyección médico es la mejor opción para la creación de prototipos de bajo volumen.False
Debido a los elevados costes de las herramientas, la impresión 3D o el mecanizado CNC suelen preferirse para prototipos de bajo volumen; el moldeo está optimizado para la producción en serie.
Resumen
El moldeo por inyección de dispositivos médicos es una disciplina definida por la gestión de riesgos y el control del proceso. A diferencia de los bienes de consumo, donde la estética o el coste pueden orientar las decisiones, el moldeo médico prioriza la seguridad del paciente mediante el estricto cumplimiento de ISO 134853 y la biocompatibilidad de los materiales. Gracias a máquinas eléctricas de moldeo de alta precisión, entornos de sala blanca automatizados y prácticas validadas de moldeo científico, los fabricantes pueden suministrar componentes esenciales para la atención sanitaria moderna. Consulte nuestra guía de selección de proveedores para obtener una visión completa.
-
El policarbonato se utiliza ampliamente en dispositivos médicos por su resistencia al impacto y su claridad óptica; este recurso detalla sus propiedades de ingeniería. ↩
-
Esta guía de la FDA expone los requisitos fundamentales de los procesos de esterilización para garantizar que los dispositivos médicos estén libres de microorganismos viables. ↩
-
ISO 13485 es la norma internacional para los sistemas de gestión de la calidad del sector de los dispositivos médicos y establece la base del cumplimiento normativo. ↩
