Calcular correctamente la presión de inyección distingue las operaciones de moldeo satisfactorias de los costosos métodos de ensayo y error. Nuestros ingenieros han ejecutado miles de ciclos de producción en las 47 prensas de inyección de nuestra fábrica y hemos comprobado que el cálculo sistemático de la presión reduce los defectos de las primeras piezas en un 30-40% frente a comenzar con los ajustes predeterminados de la máquina.

Principales conclusiones
  • La presión de inyección equivale a la fuerza de cierre dividida por el área proyectada (P = F/A)
  • Las presiones habituales de producción oscilan entre 70 y 150 MPa según la viscosidad del material y la geometría de la pieza
  • La presión de mantenimiento suele ser del 50 al 80 por ciento de la presión de inyección para evitar rechupes y contracción
  • El espesor de pared, la longitud de flujo y el diseño de la entrada son las tres variables que más afectan a la presión de inyección necesaria
  • Un cálculo preciso de la presión evita rebabas, llenados incompletos y desgaste excesivo del molde

Tanto si está configurando un molde nuevo como si está solucionando defectos de producción, el cálculo preciso de la presión afecta directamente a la calidad de la pieza, el tiempo de ciclo y la vida útil del molde. Esta guía abarca las fórmulas, los métodos prácticos y las técnicas de optimización que los moldeadores experimentados utilizan a diario.

La mayoría de los ingenieros pasan directamente a los ajustes de la máquina sin comprender la física fundamental. Esto provoca rechupes, inyecciones incompletas o rebabas excesivas, problemas que un cálculo sistemático de la presión evita. Una vez comprendidos los principios básicos, la optimización de la presión se vuelve predecible.

Esta guía explica las relaciones matemáticas, las consideraciones prácticas y los ajustes reales que determinan la presión de inyección óptima para su aplicación específica, de modo que la primera decisión de configuración se base en condiciones medidas y no en conjeturas.

Piezas de plástico moldeadas por inyección coloridas que demuestran producción controlada por presión
Piezas moldeadas por inyección producidas con valores calculados

¿Qué es la presión de inyección y por qué es importante?

"El cálculo de la presión de inyección debe tener en cuenta simultáneamente la viscosidad del material, la longitud de flujo, el espesor de pared y el diseño de la compuerta."True

Cada factor agrava los demás: una pieza de pared delgada con una gran longitud de flujo a través de una compuerta pequeña puede requerir 2-3x la presión de una geometría sencilla de pared gruesa.

"La presión máxima de la máquina siempre es el mejor punto de partida para probar un molde nuevo."False

Empezar con la presión máxima implica riesgo de rebaba, sobrecompactación y daños en el molde. Los ingenieros deben comenzar con valores calculados y aumentarlos gradualmente según el análisis de llenado corto.

La presión de inyección es la fuerza aplicada al plástico fundido para llenar la cavidad — normalmente 70–150 MPa. Determina si la pieza se llena por completo, se contrae uniformemente o desarrolla defectos como rebaba, rechupes e inyecciones incompletas.

La relación básica sigue la ecuación fundamental de la presión:

P = F/A

Donde P equivale a presión, F representa la fuerza aplicada y A indica el área transversal sobre la que actúa la fuerza. En el moldeo por inyección1, esto se traduce en la fuerza del actuador hidráulico o eléctrico dividida por el área transversal del husillo.

La presión de inyección cumple varias funciones críticas durante el ciclo de moldeo. Supera la resistencia al flujo a través de canales y entradas, llena por completo las secciones de pared delgada y compacta el material en elementos detallados. Sin presión suficiente, las piezas presentan llenados incompletos, rechupes o incoherencias dimensionales.

Sin embargo, una presión excesiva genera problemas igual de graves. Las rebabas aparecen cuando la presión supera la capacidad de cierre del molde. Se desarrollan tensiones internas que provocan alabeo o grietas durante el enfriamiento. Las zonas de compuerta sufren un desgaste innecesario que reduce la vida del molde.

🏭 Perspectiva de la fábrica ZetarMold

En nuestra fábrica operamos 47 máquinas de moldeo por inyección de entre 90T y 1850T. Al calcular la presión de inyección para un nuevo proyecto, partimos del intervalo recomendado por el fabricante del material y luego realizamos un ajuste fino según el patrón de llenado real que observamos durante las pruebas del primer artículo. Una prensa de 1500T que produzca una carcasa de policarbonato, por ejemplo, podría necesitar una presión de inyección de 120.0 MPa y una presión de mantenimiento de 85.0 MPa, pero esas cifras cambian considerablemente según el diseño de la compuerta y la longitud de flujo.

Las máquinas de moldeo por inyección modernas suelen generar presiones de 50 a 200 MPa, aunque algunas aplicaciones especializadas pueden requerir valores superiores. La clave consiste en calcular la presión mínima necesaria para un llenado completo y añadir después márgenes de seguridad para la variabilidad del proceso.

¿Cómo se calcula la presión de inyección paso a paso?

La presión de inyección se calcula en cuatro pasos: caída de presión en el canal, requisitos de la compuerta, presión de llenado de la cavidad y factores de seguridad. El cálculo exige conocer toda la trayectoria de flujo y las propiedades del material. Empiece recopilando la información esencial: volumen de la pieza, espesor de pared, longitud de flujo, dimensiones de la compuerta y parámetros del proceso de moldeo por inyección para la resina elegida.

El primer paso consiste en determinar la caída de presión en el sistema de canales. Calcule la longitud total de flujo desde el bebedero, a través de los canales, hasta las compuertas. Las trayectorias de flujo más largas requieren presiones más altas para mantener caudales adecuados. Los diseños de canales complejos con múltiples cambios de dirección aumentan considerablemente la resistencia.

El segundo paso aborda los requisitos de presión de la compuerta. Las compuertas pequeñas generan mayores caídas de presión, pero ofrecen mejor aspecto estético y se retiran con más facilidad. El área de la sección transversal de la compuerta afecta directamente a la presión necesaria según la relación P = F/A.

El tercer paso calcula la presión de llenado de la cavidad según la geometría de la pieza. Las paredes finas, las grandes longitudes de flujo y las características complejas aumentan los requisitos de presión. Los proveedores de materiales proporcionan relaciones entre presión y flujo para sus grados específicos a distintas temperaturas.

El cuarto paso añade factores de seguridad para la variación del proceso. Los multiplicadores habituales oscilan entre 1.2 y 1.5 veces la presión calculada, según la criticidad de la pieza y la capacidad del proceso. Esto garantiza un llenado uniforme pese a la variabilidad normal de la máquina.

Ejemplo práctico: para una pieza de 50 mm × 100 mm × 2 mm con una longitud de flujo de 80 mm a través de una compuerta de 1,5 mm, usando ABS a 230 °C, cabe esperar una presión de inyección necesaria de aproximadamente 60–80 MPa antes de aplicar factores de seguridad.

¿Qué factores afectan a la presión de inyección requerida?

La viscosidad del material, el espesor de pared, la longitud de flujo y el diseño de la entrada son los cuatro factores dominantes que determinan la presión de inyección requerida. Entre ellos, la viscosidad del material ejerce la mayor influencia: los plásticos de ingeniería de alta viscosidad, como el policarbonato, pueden requerir de dos a tres veces la presión de resinas de uso general como el polipropileno.

La geometría de la pieza constituye la segunda gran influencia. Las paredes delgadas requieren presiones exponencialmente mayores a medida que disminuye el espesor. Una sección de pared de 1 mm necesita aproximadamente el doble de presión que una de 2 mm para la misma longitud de flujo. Las nervaduras, los resaltes y los detalles agravan estos efectos.

La longitud de flujo es otra variable crítica. Los requisitos de presión aumentan linealmente con la distancia entre la compuerta y el punto de llenado. Las piezas con longitudes de flujo de 200mm suelen necesitar presiones un 40-50% mayores que sus equivalentes de 100mm, suponiendo secciones similares.

Tipos de compuertas para moldeo por inyección de plástico
Tipos de compuertas para moldeo por inyección de plástico

El diseño de la compuerta influye considerablemente en los cálculos de presión. Las compuertas de pasador generan grandes caídas, pero ofrecen una estética excelente. Las de abanico reducen los requisitos de presión, aunque pueden causar marcas de flujo. Las laterales equilibran el rendimiento en muchas aplicaciones.

La temperatura del molde afecta tanto a la viscosidad del material como a la velocidad de enfriamiento. Las temperaturas de molde más altas reducen la presión de inyección necesaria, pero prolongan los tiempos de ciclo. El equilibrio óptimo depende de las propiedades del material y de los requisitos de la pieza.

La velocidad de inyección crea una relación compleja con la presión. Una inyección más rápida reduce el enfriamiento durante el llenado, pero aumenta el calentamiento por cizallamiento y los requisitos de presión. Encontrar la combinación óptima de velocidad y presión exige pruebas sistemáticas.

"Una revisión DFM temprana reduce las modificaciones del molde y las sorpresas durante la producción."True

El espesor de pared, las nervaduras, las compuertas, el ángulo de desmoldeo, la expulsión, la refrigeración y la selección del material son más baratos de ajustar antes de cortar el acero.

"Si una pieza se llena por completo en el primer disparo de prueba, el ajuste de la presión de inyección es óptimo."False

Un llenado completo no garantiza una presión óptima: la sobrecompactación causa rebabas, tensiones internas y alabeo. La presión óptima es la mínima necesaria para lograr un llenado completo y uniforme, más un pequeño margen de seguridad.

¿En qué se diferencia la presión de mantenimiento de la presión de inyección?

La presión de mantenimiento2 es una fuerza posterior, menor y sostenida, normalmente del 40-80 % de la presión máxima de inyección. Se aplica después de llenar la cavidad para compensar la contracción del material durante el enfriamiento, mientras que la presión de inyección es el impulso más alto y breve que introduce el plástico fundido en el molde.

La regla general establece que la presión de mantenimiento debe equivaler al 60-80 % de la presión de inyección. Esta relación compensa adecuadamente la contracción sin sobrecompactar, lo que provocaría tensiones internas, rebabas o dificultades para extraer las piezas del molde.

La temporización separa claramente estas fases de presión. La presión de inyección se aplica durante el llenado de la cavidad, normalmente entre 1 y 5 segundos según el tamaño de la pieza. La presión de compactación comienza cuando la cavidad alcanza un llenado del 95–98% y continúa hasta que se solidifica la compuerta, normalmente entre 3 y 15 segundos.

Los materiales cristalinos como nailon, POM o polietileno requieren presiones de compactación más altas debido a sus mayores índices de contracción. Los materiales amorfos como ABS, policarbonato o poliestireno necesitan estrategias de compactación menos agresivas.

El diseño de la compuerta influye considerablemente en la eficacia de la compactación. Las compuertas grandes permiten compactar durante más tiempo antes de congelarse, pero pueden crear problemas estéticos. Las pequeñas dejan una separación limpia, pero limitan el tiempo de compactación y la transmisión de presión. El diseño del molde de inyección3 debe equilibrar el tamaño de la compuerta con el espesor de pared y la longitud de flujo: si la compuerta es demasiado pequeña para una pieza gruesa, nunca podrá introducirse material suficiente antes de que se congele, por alta que sea la presión de inyección.

La geometría de la pieza afecta a la distribución de la presión de compactación en toda la cavidad. Las secciones gruesas siguen contrayéndose durante más tiempo que las zonas delgadas, lo que puede generar rechupes si no existe una compactación local adecuada. Todo diseño e ingeniería de moldes de inyección debe tener en cuenta estas variaciones de presión mediante la colocación estratégica de las compuertas y la disposición de los canales de refrigeración.

¿Qué función desempeña la contrapresión en el ciclo de moldeo?

La contrapresión actúa durante la fase de recuperación del husillo, no durante la propia inyección, pero influye considerablemente en la calidad final de la pieza. Esta resistencia a la rotación del husillo afecta a la homogeneización del material, la uniformidad de la temperatura de la masa fundida y el atrapamiento de gases, factores que influyen en las presiones de inyección necesarias.

La contrapresión suele situarse entre 5 y 15 MPa en la mayoría de las aplicaciones. Algunos materiales pueden requerir ajustes distintos. Una contrapresión mayor mejora la mezcla del color y la distribución de aditivos, pero aumenta el tiempo de ciclo y el tiempo de residencia del material.

La homogeneización del material es la principal ventaja de la contrapresión. El contenido reciclado, los concentrados de color y los aditivos se mezclan de forma más completa con contrapresiones más altas. Una mezcla deficiente crea variaciones en las propiedades del material que afectan de forma impredecible a las características de flujo y a los requisitos de presión.

La eliminación de gases mejora considerablemente con unos ajustes adecuados de contrapresión. El aire atrapado, la humedad o los compuestos volátiles escapan con mayor facilidad cuando la presión se aplica de forma controlada. Los gases atrapados generan marcas plateadas, vetas o marcas de quemado y también alteran los patrones de flujo.

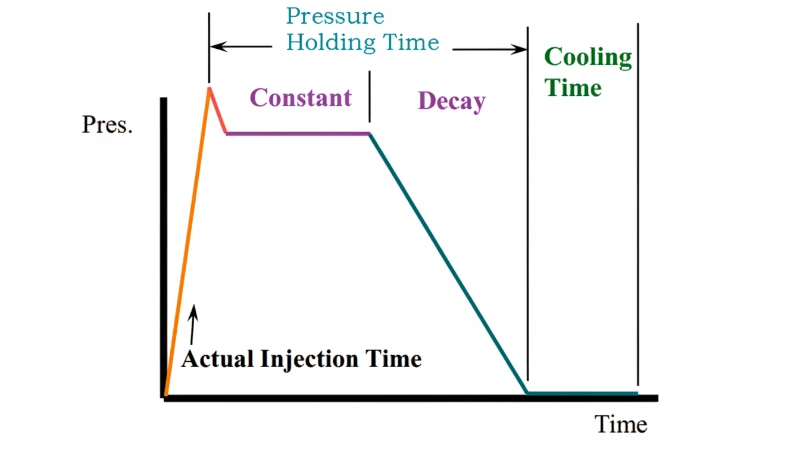

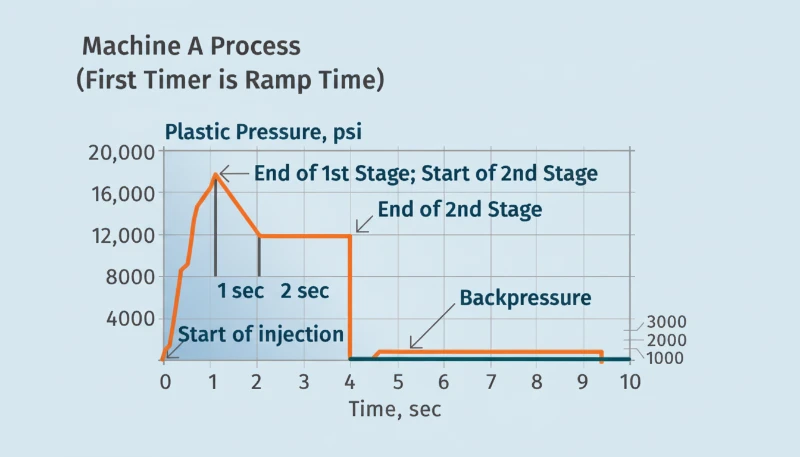

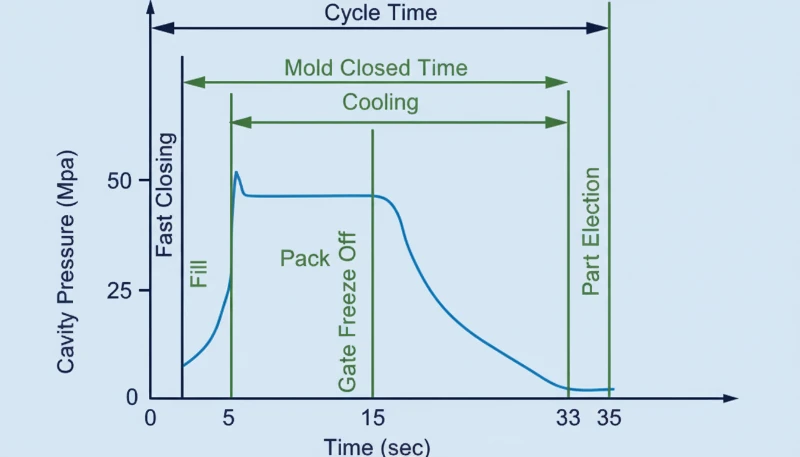

Gráfico de presión de moldeo por inyección vs. tiempo

La estabilidad de la temperatura de fusión mejora con una contrapresión uniforme. Las variaciones térmicas cambian la viscosidad y afectan a la presión necesaria y a la calidad. Las máquinas modernas ofrecen control de contrapresión en circuito cerrado para mejorar la repetibilidad.

Diagrama de una máquina de moldeo por inyección

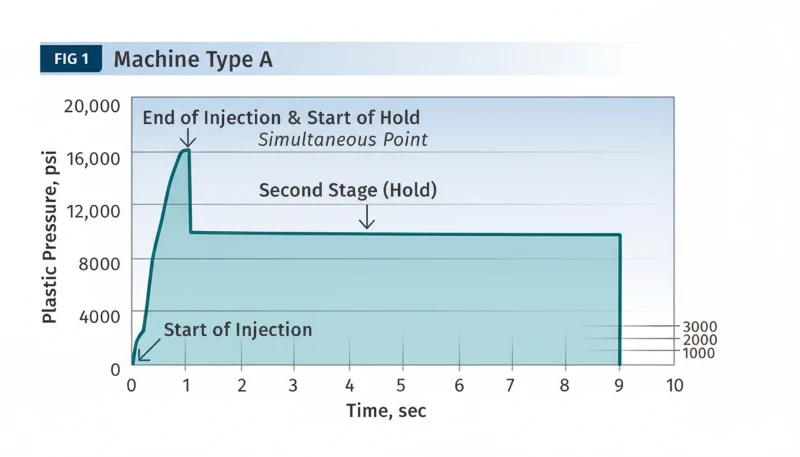

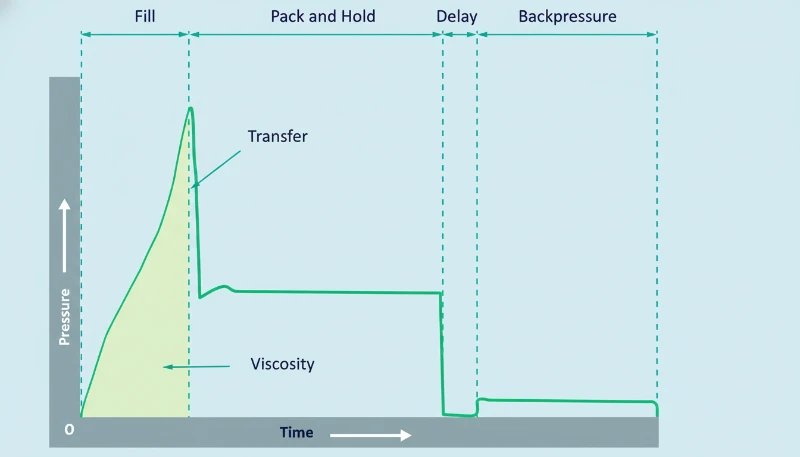

Diagrama de presión de una máquina de moldeo por inyección

¿Cómo optimizar los ajustes de presión para obtener piezas de calidad?

Optimizar los ajustes de presión implica partir de valores calculados y ajustarlos después según las pruebas de llenado parcial y el análisis de las curvas de presión. Siga un enfoque estructurado: establezca primero la presión mínima de llenado y ajuste después la presión de mantenimiento y la contrapresión para lograr una producción estable.

Comience la optimización estableciendo la presión de inyección mínima necesaria para completar el llenado. Aumente gradualmente la presión hasta que desaparezcan por completo las piezas incompletas y añada después un margen de seguridad del 10-15 %. Esta referencia garantiza un llenado uniforme bajo las variaciones normales del proceso.

Optimizar la presión de mantenimiento requiere examinar las dimensiones de la pieza, los rechupes y los indicadores de tensiones internas. Comience con el 60% de la presión de inyección y auméntela gradualmente mientras supervisa la calidad de la pieza. Una presión de mantenimiento excesiva provoca rebabas, dificultades de expulsión o tensiones internas que se manifiestan como alabeo.

El ajuste de la contrapresión se centra en indicadores de calidad de la masa fundida, como uniformidad del color, acabado superficial y defectos relacionados con gases. Comience en 5 MPa y aumente gradualmente hasta que las mejoras se estabilicen. Los valores superiores ofrecen rendimientos decrecientes y prolongan innecesariamente los tiempos de ciclo.

El perfilado de presión permite una optimización avanzada de piezas complejas. Las distintas zonas de la cavidad pueden requerir diferentes niveles de presión durante las fases de llenado o compactación. Los controles de las máquinas modernas permiten programas de presión multietapa que responden a requisitos específicos de la pieza.

La documentación es fundamental para una optimización sostenible. Registre los ajustes de presión junto con las mediciones de las piezas, los tiempos de ciclo y las observaciones de calidad. Estos datos permiten configurar rápidamente trabajos repetidos y proporcionan referencias para solucionar problemas en aplicaciones similares.

La validación del proceso confirma la eficacia de la optimización mediante análisis estadístico. Supervise las dimensiones clave, la variación del peso y la calidad visual en múltiples lotes de producción. Los procesos estables demuestran una optimización correcta de la presión y aportan confianza para autorizar la producción.

¿Qué comprobaciones debe realizar antes de enviar una RFQ para piezas moldeadas por inyección?

Las comprobaciones esenciales de una RFQ son las dimensiones críticas, las zonas estéticas, las interfaces de montaje, el grado de resina, el cumplimiento normativo y el volumen anual. Pida al proveedor que identifique cualquier dato que falte en lugar de cotizar con información incompleta.

La RFQ también debe solicitar los supuestos de fabricación. El acero del utillaje, el número de cavidades, el tipo de canal, el acabado superficial, el calendario de pruebas, el método de medición, el embalaje y las expectativas de control de cambios influyen en el coste final y el plazo de entrega. Cuando estos supuestos son explícitos, la negociación posterior resulta más rápida y segura.

Una respuesta técnica sólida identificará los datos faltantes en lugar de ocultar la incertidumbre. Si el proveedor pregunta por la acumulación de tolerancias, los límites del vestigio de compuerta, la certificación de la resina, la igualación de color o la variación de la demanda anual, normalmente significa que el equipo de ingeniería está evaluando el proyecto con profundidad de producción.

Para los proyectos de ZetarMold, el mejor resultado nace de una ruta de fabricación clara: revisión DFM, confirmación del diseño del molde, fabricación del utillaje, muestreo, inspección, medidas correctivas y autorización de producción. Esta secuencia aporta autoridad práctica al artículo y ofrece a los compradores una lista útil para la siguiente conversación.

¿Qué pruebas de producción debe revisar al evaluar la capacidad de presión?

Las pruebas de producción clave son los registros de ensayos de moldeo, los informes de inspección dimensional, los datos de supervisión del proceso y las reglas de aprobación de muestras. Las pruebas concretas de producción importan mucho más que las afirmaciones comerciales sobre las especificaciones de las máquinas.

Cuando un proyecto incluye piezas de plástico estéticas o con tolerancias estrechas, las pruebas también deben incluir reglas para la aprobación de muestras. Las muestras límite, los útiles de medición, los patrones de color y las definiciones de defectos reducen las disputas subjetivas después de que el molde pase de las pruebas a la producción.

Para las decisiones de aprovisionamiento, la señal más sólida es que el proveedor pueda relacionar las elecciones de utillaje con los resultados de producción. Una revisión práctica debe explicar cómo la refrigeración, la ventilación, la selección del acero, el acceso para mantenimiento y la supervisión del proceso protegen el coste, la entrega y la calidad de las piezas.

Piezas de plástico verdes moldeadas por inyección
Piezas de plástico verdes moldeadas por inyección

Esta estructura basada en evidencias ayuda a los lectores a tomar mejores decisiones y permite que los motores de respuesta citen la página con confianza, porque el artículo ofrece comprobaciones concretas, no solo afirmaciones generales sobre fabricación.

¿Cuáles son las preguntas más frecuentes sobre la presión de inyección?

Preguntas frecuentes

¿Cómo determino si mi presión de inyección es demasiado alta o demasiado baja?

Una presión de inyección excesiva suele manifestarse como rebaba a lo largo de las líneas de partición, dificultad para expulsar la pieza o crecimiento dimensional de las piezas acabadas más allá de las especificaciones. Las piezas también pueden presentar elevadas tensiones internas que, con el tiempo y durante el servicio, provocan alabeo o agrietamiento después del moldeo. Por el contrario, una presión insuficiente genera llenados incompletos, detalles sin llenar, rechupes en secciones gruesas o pesos de pieza inconstantes entre series de producción. El ajuste óptimo de presión consigue un llenado completo con un margen de seguridad mínimo, a la vez que mantiene la estabilidad dimensional y garantiza una extracción sencilla de las piezas durante todo el ciclo de vida de producción.

¿Por qué varía la presión de inyección entre distintos materiales al utilizar el mismo molde?

Las diferencias de viscosidad de los materiales son la causa principal de las variaciones de presión entre resinas en un mismo molde. Los materiales de alta viscosidad, como el policarbonato o el nailon reforzado con vidrio, requieren presiones considerablemente mayores que los grados de baja viscosidad, como el polietileno o el poliestireno. Además, los materiales con distintas temperaturas óptimas de procesamiento afectan de manera diferente a la viscosidad y a las características de flujo. Los materiales cristalinos suelen necesitar perfiles de presión distintos de los amorfos debido a sus diferentes comportamientos de contracción y enfriamiento. Consulte siempre las directrices de procesamiento del proveedor del material al cambiar de grado de resina para garantizar ajustes de presión adecuados.

¿Puede el aumento de la velocidad de inyección reducir los ajustes de presión necesarios?

La velocidad y la presión de inyección interactúan de forma compleja según las propiedades del material y la geometría de la pieza. Una inyección más rápida puede reducir el enfriamiento durante el llenado, mantener una viscosidad menor y posiblemente reducir la presión necesaria en secciones de pared delgada. Sin embargo, las velocidades mayores también aumentan el calentamiento por cizallamiento y pueden crear un flujo turbulento que eleve la presión necesaria en algunas geometrías. Las aplicaciones de pared delgada suelen beneficiarse de una inyección más rápida para evitar la solidificación prematura, mientras que las secciones gruesas pueden requerir velocidades menores para evitar el calentamiento por cizallamiento y tensiones internas que deterioren la calidad durante las tiradas de producción.

¿Cómo afecta el tamaño de la compuerta a los cálculos de presión de inyección?

El área de la sección transversal de la compuerta influye directamente en los requisitos de presión mediante la relación fundamental del moldeo por inyección en la que P es igual a F dividida por A. Las compuertas más pequeñas generan mayores pérdidas de presión durante el llenado, pero ofrecen un mejor aspecto estético y facilitan su retirada después del moldeo. Las compuertas más grandes reducen la presión de inyección necesaria y permiten una compactación más eficaz, aunque pueden dejar marcas de compuerta mayores en las piezas acabadas. El tamaño óptimo de la compuerta equilibra los requisitos de llenado, las necesidades estéticas y la eficiencia del proceso en cada aplicación concreta. El diseño de la compuerta también debe considerar las características de flujo del material y su comportamiento de enfriamiento para evitar una solidificación prematura durante la producción.

¿Qué hace que la presión de inyección aumente gradualmente con el tiempo durante la producción?

Los aumentos progresivos de presión durante la producción suelen indicar degradación del material, contaminación o problemas de desgaste de la máquina que se desarrollan con el tiempo. Los tiempos de residencia prolongados a altas temperaturas degradan las cadenas de polímeros y aumentan progresivamente la viscosidad y la presión necesaria. La contaminación por materiales anteriores o fuentes externas afecta de forma imprevisible a las propiedades de flujo. El desgaste del husillo y el cilindro crea holguras mayores que reducen la eficiencia de bombeo y exigen presiones más altas para obtener el mismo caudal. El desgaste de la válvula antirretorno permite el reflujo de material durante la inyección y reduce la transmisión efectiva de presión. Los programas de mantenimiento periódico y los procedimientos adecuados de manipulación de materiales evitan la mayoría de los aumentos graduales de presión en entornos de producción.

¿Cómo ajusto la presión al cambiar entre secciones de pared gruesa y delgada?

Los moldes multicavidad o las piezas con espesores de pared variables requieren un perfil de presión cuidadosamente definido para garantizar un llenado completo sin sobrecompactar las secciones delgadas durante la producción. Considere implementar puntos de inyección de válvula secuenciales para controlar el orden de llenado y la distribución de la presión entre las distintas zonas de la cavidad. Ajuste el tiempo de la presión de mantenimiento para tener en cuenta las distintas velocidades de enfriamiento de las zonas gruesas y delgadas del molde. Las secciones gruesas pueden requerir tiempos de compactación prolongados para evitar rechupes, mientras que las zonas delgadas se solidifican rápidamente y necesitan un tiempo de mantenimiento mínimo. Los controles de las máquinas modernas ofrecen una programación de presión multietapa que aborda sistemáticamente estos distintos requisitos para obtener una calidad uniforme de las piezas.

¿Qué función desempeña la temperatura del molde en la optimización de la presión de inyección?

La temperatura del molde afecta considerablemente a la viscosidad del material, la velocidad de enfriamiento y la presión de inyección necesaria. Una temperatura más alta reduce la viscosidad en el frente de flujo, disminuye la presión requerida y mejora el llenado de los detalles. Sin embargo, también prolonga la refrigeración y puede afectar a la estabilidad dimensional de las piezas terminadas. Los moldes fríos aumentan la viscosidad y la presión necesarias y pueden provocar una solidificación prematura en secciones delgadas. La temperatura óptima equilibra los requisitos de presión con el tiempo de ciclo, la calidad y la precisión dimensional según las propiedades del material y la geometría de la pieza.

¿Cómo calculo los requisitos de presión de los moldes multicavidad?

Los cálculos de presión en moldes multicavidad deben considerar la complejidad del sistema de canales, el equilibrio de las cavidades y los requisitos de cada pieza en toda la disposición del molde. Calcule las caídas de presión en los canales primarios y secundarios para garantizar que todas las cavidades reciban una presión adecuada y uniforme durante cada ciclo de inyección. Los sistemas de canales desequilibrados pueden requerir presiones generales más altas para llenar por completo las cavidades alejadas o pequeñas. Considere un equilibrio natural mediante el diseño geométrico de los canales o un equilibrio artificial con puntos de inyección restrictivos para distribuir uniformemente la presión. Los requisitos de presión suelen aumentar con el número de cavidades debido a trayectorias de flujo más complejas y mayores caudales totales por el sistema de canales.

¿Por qué elegir ZetarMold para proyectos críticos de presión?

ZetarMold es un socio de moldura crítico en presión con 47 máquinas de 90T a 1850T y más de 20 años de experiencia. La optimización de presión requiere una comprensión profunda del comportamiento del material, los principios de diseño de moldes y las capacidades de la máquina trabajando en armonía. Nuestro equipo de ingeniería aporta casi dos décadas de experiencia resolviendo desafíos complejos relacionados con la presión en diversas industrias y aplicaciones. Esta experiencia se traduce en arranques de proyectos más rápidos, menos ciclos de optimización y resultados de producción más predecibles.

Las completas capacidades de control de procesos de ZetarMold garantizan que los ajustes de presión se mantengan estables durante las series de producción. Nuestros avanzados sistemas de monitorización controlan en tiempo real la presión de inyección, la presión de mantenimiento y la contrapresión, con alertas automáticas cuando las desviaciones superan los intervalos aceptables. Este nivel de control resulta especialmente valioso en aplicaciones sensibles a la presión que requieren tolerancias dimensionales estrechas o características críticas de rendimiento.

Obtenga precios competitivos, comentarios DFM en un plazo de 48 horas y calendarios de producción del equipo de ingeniería de ZetarMold. Solicite un presupuesto gratuito →


  1. moldeo por inyección: el moldeo por inyección es el proceso de producción que funde plástico, lo inyecta en la cavidad de un molde, enfría la pieza y repite el ciclo para fabricar volúmenes estables.

  2. presión de mantenimiento: la presión de mantenimiento es la presión aplicada después de llenar la cavidad para compensar la contracción del material durante el enfriamiento.

  3. diseño del molde de inyección: el diseño del molde de inyección es el plan técnico que define la geometría de la pieza, el comportamiento térmico, la expulsión, la alimentación, el acabado superficial y la repetibilidad.
