Befüllungsphase
Der Spritzgießzyklus beginnt, wenn die Kavität mit der gewünschten Form mit Material gefüllt wird. Eine schnelle Ausführung dieses Schritts kann die Effizienz steigern, doch zahlreiche Faktoren begrenzen die mögliche Geschwindigkeit oder Dauer. Der Erfolg hängt daher davon ab, die vorhandenen Variablen für ein einwandfreies Ergebnis zu optimieren.
Hochgeschwindigkeitsabfüllung
Das Füllen mit hoher Geschwindigkeit erhöht die Scherrate, was wiederum die Viskosität verringert und den Fließwiderstand insgesamt senkt. Die lokale viskose Erwärmung trägt weiter zur Verringerung der Dicke der verfestigten Schicht bei.
Letztlich bedeutet dies, dass während der “Fließregelungsphase” das Füllverhalten weitgehend durch das Füllvolumen bestimmt wird, da ein hohes Fülltempo die scherverdünnende Wirkung der Schmelze verstärkt, während die Abkühlung der Wände unwirksam bleibt - so dass nur die Geschwindigkeit den Einfluss auf die Form oder die Struktur der Schmelze dominiert.
Füllen mit niedriger Geschwindigkeit
Die Wärmeleitung wirkt sich bei der Optimierung niedriger Scherraten, lokaler Viskositäten und des Fließwiderstandes bei reduzierten Füllraten besonders stark aus.
Da die Nachströmgeschwindigkeit gering ist, gibt der heiße Kunststoff seine Wärme schnell an die umgebenden, kühleren Spritzgussformwände ab. Dadurch nimmt die Dicke der erstarrten Schichten zu, was die verbleibende dünne Wand weiter reduziert.
Da sich die Feuchtwasserströme fortbewegen, werden die Polymerketten beim Kontakt zwischen zwei unterschiedlichen Temperaturen fast parallel zueinander, was zu größeren Optimierungsmöglichkeiten an den Oberflächen führt, an denen beide Schmelzen aufeinandertreffen.
Schweißnähte sind eine häufige Folge des Eigenschaftsunterschieds zwischen zwei Schmelzen, und ihr Vorhandensein kann die strukturelle Festigkeit von Kunststoffteilen erheblich beeinträchtigen.
Bei näherer Betrachtung erscheinen Schweißnähte als ausgeprägte Verbindungslinien, die eine Spannungskonzentration erzeugen, bei der die Mikrostrukturen schwach werden - was letztlich zum vorzeitigen Bruch eines Teils führt.
In der Hochtemperaturzone erzeugt das Schweißen aufgrund der erhöhten Beweglichkeit der Polymerketten eine robustere Schweißnaht.
Darüber hinaus sind die Temperaturen in diesem Bereich zwischen den Schmelzen ähnlich und ihre thermischen Eigenschaften stimmen gut überein, was die Festigkeit der Schweißnaht weiter erhöht; umgekehrt sind diese Vorteile bei der Arbeit mit niedrigeren Temperaturzonen nicht gegeben, was zu einer schlechteren Qualität der Ergebnisse führt.
Druckhaltestufe
In der Verpackungsphase, in der ein hoher Druck herrscht, nimmt der Kunststoff teilweise komprimierbare Eigenschaften an.
Dies führt zu einer variablen Dichteverteilung, da Ort und Zeit einen veränderten Grad an Kompression oder Lockerung in bestimmten Teilen diktieren.
Wenn jedoch der Einspritz-Haltedruck einsetzt, sinkt die Durchflussmenge erheblich, was bedeutet, dass letztlich der Druck diesen Prozess bestimmt und nicht die Geschwindigkeit.
Beim Kunststoffspritzgießen erstarrt die Schmelze allmählich und überträgt den Druck in der gesamten Formkavität.
Für einen erfolgreichen Prozess ist eine Maschine mit ausreichender Schließkraft unverzichtbar. Fehlt der nötige Widerstand, kann das Aufweiten der Spritzgusswerkzeuge zu Grat oder Materialüberlauf an den Teilen führen und das Werkzeug sogar vollständig aufdrücken.
Abkühlungsphase
Ein wirksames Kühlsystem ist für erfolgreiches Spritzgießen unerlässlich. Bei richtiger Auslegung können solche Systeme Produktionszeit und Kosten deutlich senken und zugleich in jedem Zyklus gleichmäßig kühlen, damit sich Kunststoffprodukte nicht verformen.
Leider hat eine schlecht konstruierte Kühlmittelanlage nachteilige Auswirkungen, wie z. B. verlängerte Zyklen und höhere Kosten; auch Verformungen können unvermeidlich sein, wenn die Temperaturen nicht richtig geregelt werden.
Dem Versuch zufolge verteilt sich die Wärme, die aus der Schmelze in das Spritzgießwerkzeug gelangt, ungefähr auf zwei Anteile: 5% werden durch Strahlung und Konvektion an die Atmosphäre abgegeben, die verbleibenden 95% werden von der Schmelze in das Werkzeug geleitet.
Der Spritzgießprozess ist ein komplexer Zyklus aus fünf getrennten Phasen: Schließen, Füllen mit Kunststoffmaterial, Nachdrücken und Kühlen bis zur Erstarrung vor dem Entformen.
Während dieser Zeit ist die Wärmeübertragung vom geschmolzenen Kunststoff an die Umgebung für eine erfolgreiche Fertigstellung des Produkts erforderlich; Wärmeleitung über den Spritzgießwerkzeugrahmen sowie Konvektion mithilfe eines zirkulierenden Kühlmittels führen überschüssige Wärmeenergie ab, während Restwärme an die Umgebungsluft abgegeben wird.
Der Kühlprozess ist der kritischste Schritt bei der Herstellung von Kunststoffprodukten, da er bis zu 80% des Spritzgießzyklus ausmacht.
Um Verzug und Verformung durch Restspannungen oder äußere Kräfte beim Entformen zu verhindern, müssen Produkte vor der Entnahme aus ihren Spritzgussformen unter ihre Wärmeformbeständigkeitstemperatur abkühlen.
Die Entwicklung des idealen Kunststoffprodukts kann ein schwieriges Unterfangen sein, da viele Faktoren ins Spiel kommen. Am wichtigsten ist, dass die Abkühlzeit direkt von der Wandstärke beeinflusst wird - dickere Wände bedeuten längere Abkühlzeiten.
Darüber hinaus spielt die Wahl des Materials eine wichtige Rolle für die Effizienz der Wärmeübertragung; Materialien mit höherer Wärmeleitfähigkeit sind effizienter bei der schnellen Übertragung von Wärme aus der Kunststoffschmelze, um die Gesamtdauer der Abkühlung während der Produktionszyklen zu reduzieren.
Zur Optimierung des Kühlprozesses von Spritzgießwerkzeugen müssen mehrere Faktoren berücksichtigt werden. Die Leitungen sollten so nah wie möglich an den Werkzeugkavitäten liegen, und bei Bedarf sollten größere Rohrdurchmesser vorgesehen werden.
Außerdem sind größere Wasserdurchflussmengen ideal, um eine optimale turbulente Strömung zu erreichen, die die Wärmekonvektion aus der Form effizienter macht.
Die Viskosität spielt ebenfalls eine wichtige Rolle, da eine niedrige Viskosität eine höhere Wärmeleitfähigkeit bietet, so dass die Temperaturen im System schnell sinken und das Kühlmittel insgesamt besser wirkt.
Kunststoffauswahl: Kunststoffe können Wärme wirksam leiten. Ein höherer Wärmeleitkoeffizient bedeutet eine stärkere Wärmeleitung, während eine geringere spezifische Wärmekapazität schnelle Temperaturänderungen bewirkt.
Um bei der Einstellung der Verarbeitungsparameter optimale Kühlzeiten zu erreichen, sollten die Materialien auf die höchstmöglichen Temperaturen eingestellt und die Spritzgusswerkzeuge eher kühl gehalten werden; für bessere Kühlzeitergebnisse kann dann auch die Entformungstemperatur gesenkt werden.
Konstruktionsregeln für das Kühlsystem:Durch die gezielte Auslegung eines Kühlsystems können Spritzgussformkonstrukteure sicherstellen, dass Teile ihre richtige Temperatur und Struktur beibehalten.
Um einen optimalen Wirkungsgrad zu erreichen, müssen sie nicht nur Lage und Größe, sondern auch Länge, Art der Lochkonfiguration sowie Wärmeübertragungseigenschaften ermitteln, um eine schnelle und dennoch gleichmäßige Abkühlung mit Standardgrößen für eine einfache Verarbeitung und Montage zu ermöglichen.

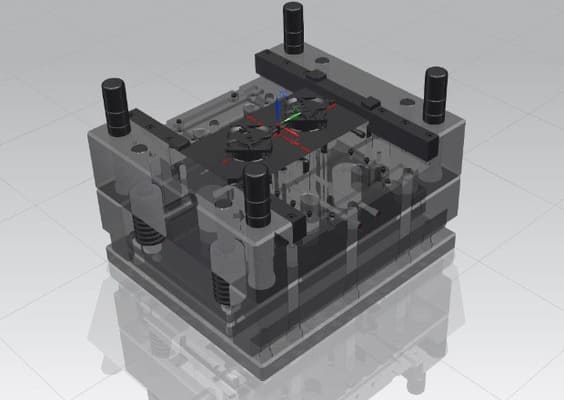

Entformungsphase
Der Spritzgießprozess endet mit dem Entformen, einem für die Produktqualität entscheidenden Schritt.
Eine unausgewogene Kraft, die in dieser Phase aufgebracht wird, kann zu Verformungen und anderen Defekten führen, so dass eine sorgfältige Auswahl zwischen Auswerferstift- oder Abstreifplatten-Entfernungsmethoden bei der Konstruktion der Form unerlässlich ist, wenn ein hochwertiges Ergebnis gewünscht wird.
Bei Spritzgießwerkzeugen mit Auswerferstiften ist Gleichmäßigkeit entscheidend. Die strategische Anordnung dieser Stifte muss sorgfältig geplant werden, um bei den Kunststoffteilen maximale Festigkeit und Steifigkeit zu erreichen und zugleich Verformungen oder Beschädigungen zu vermeiden.
Wer nach einer alternativen Lösung sucht, kann auf eine Abstreifplatte zurückgreifen, die sowohl eine hohe Entformungskraft als auch eine gleichmäßige Bewegung ohne sichtbare Spuren bietet.
Schlussfolgerung
Um das perfekte Endprodukt für Ihre Kunden zu finden, braucht es Zeit und Präzision - aber wissen Sie auch, was es wirklich braucht?
Beim Kunststoffspritzgießen sind zahlreiche Schritte erforderlich, um etwas Besonderes herzustellen. Welche Phase dieses komplexen Prozesses ist am schwierigsten? Teilen Sie uns den Grund per E-Mail mit!
