Spritzgießformen sind Präzisionswerkzeuge, die Qualität1, Kosten und Geschwindigkeit jedes von Ihnen hergestellten Kunststoff2teils bestimmen. Dennoch übersehen viele Einkäufer und Ingenieure einen entscheidenden Schritt zwischen Fertigstellung der Form und Serienproduktion: eine gründliche Abnahmeprüfung. Abnahmekriterien sind vereinbarte Standards, anhand derer bestimmt wird, ob eine neu gefertigte oder überholte Spritzgießform3 produktionsfähig ist. Ohne klare Kriterien drohen kostspielige Nacharbeiten, Produktionsverzögerungen und Teile, die spätere Qualitätsprüfungen nicht bestehen. Dieser Leitfaden führt durch die Abnahmestandards sämtlicher Phasen von der Konstruktionsprüfung bis zum abschließenden Probelauf, damit Sie vor der Freigabe genau wissen, was zu prüfen, zu messen und zu dokumentieren ist.
- Die Abnahmekriterien für Werkzeuge decken Konstruktion, Fertigung und Prüfung ab — jeweils mit spezifischen Prüfpunkten.
- Maßgenauigkeit, Oberflächengüte und Materialzertifizierung sind die drei Säulen der Formabnahme.
- Vor der Freigabe eines Werkzeugs ist ein strukturierter Probelauf mit dokumentierten Musterteilen zwingend erforderlich.
- Branchenstandards wie SPI-Klassifizierungen und ISO 20457 bieten objektive Abnahmekriterien.
- Eine standardisierte Checkliste verringert das Nacharbeitsrisiko und verkürzt die Zeit bis zum Produktionsstart.

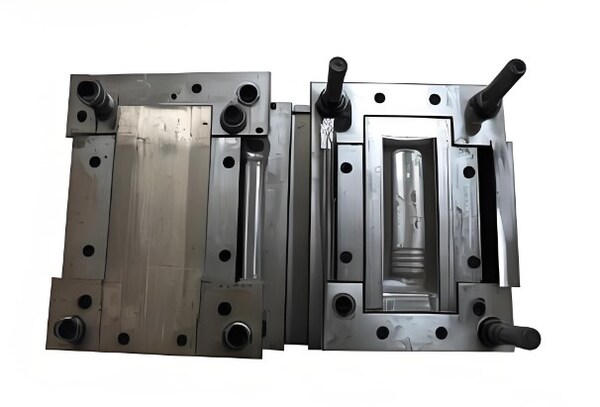

Welche Abnahmekriterien gelten für Spritzgießformen?
Abnahmekriterien für Spritzgussformen sind messbare Standards, anhand derer festgestellt wird, ob eine fertiggestellte Form produktionstauglich ist.
Für einen umfassenderen Überblick behandelt unser vollständiger Leitfaden zum Spritzgießen die Prozessgrundlagen, das Werkstoffverhalten und Produktionsentscheidungen.
In der Praxis werden Abnahmekriterien zu einer Prüfliste, die alles von Kavitätsmaßen (bei Präzisionswerkzeugen typischerweise innerhalb ±0.01 mm) über Oberflächengüten (SPI A-1 bis D-3), Durchflussraten der Kühlkanäle und die Zuverlässigkeit des Auswerfersystems abdeckt. Das Ziel ist einfach: bestätigen, dass das Werkzeug über seine erwartete Lebensdauer hinweg Teile konstant und effizient gemäß Ihren Spezifikationen fertigt.
In unserem Werk in Shanghai betreiben wir 47 Spritzgießmaschinen von 90T bis 1850T. Jedes neue Werkzeug durchläuft vor der Produktionsfreigabe ein dreistufiges Abnahmeprotokoll. Dazu gehören eine Maßprüfung, ein Probelauf mit 200 Schuss und eine abschließende Oberflächenprüfung bei 10x Vergrößerung.

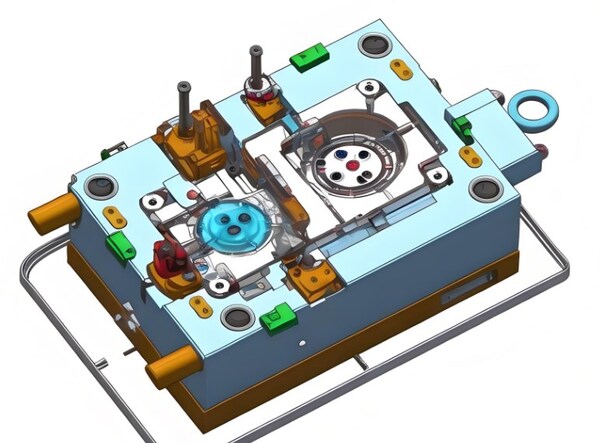

Welche Abnahmestandards gelten in der Konstruktionsphase?
Konstruktionsfreigabestandards bestätigen, dass die Formkonstruktion die Anforderungen erfüllt und die Fließanalyse besteht, bevor der Stahl bearbeitet wird.
Vor Beginn der Bearbeitung muss die Werkzeugkonstruktion mehrere Freigabestufen durchlaufen. Erstens muss die Konstruktion exakt mit den Produktspezifikationen übereinstimmen — jedes Maß sowie jede Anforderung an Entformungsschrägen und Oberflächengüte muss im CAD-Modell abgebildet sein. Zweitens muss die Werkzeugstruktur selbst einwandfrei sein: Auswahl der Trennlinie, Anschnittposition, Anordnung der Kühlkanäle und Auswerfermethode müssen sämtlich validiert werden. Schon eine ungünstig gewählte Anschnittposition kann Bindenähte, Lufteinschlüsse oder ungleichmäßige Füllung verursachen, die sich durch kein nachträgliches Polieren beheben lassen.
In dieser Phase ist Software zur Formfüllanalyse wie Moldflow oder Moldex3D unverzichtbar. Diese Werkzeuge simulieren die Füll-, Nachdruck- und Kühlphase und sagen potenzielle Fehler voraus, bevor das Werkzeug existiert. Die Analyse sollte bestätigen, dass die Füllzeit über alle Kavitäten ausgewogen ist, der maximale Einspritzdruck innerhalb der Maschinengrenzen bleibt und Bindenähte in unkritischen Bereichen liegen. Jede Konstruktion, die diese Simulationen nicht besteht, sollte überarbeitet und nicht freigegeben werden.
Eine ordnungsgemäße Checkliste zur Konstruktionsfreigabe sollte Folgendes enthalten: Einhaltung der Produktmaße (GD&T-Prüfung), Machbarkeit der Werkzeugstruktur (Bewertung von Trennebene, Schieber und Schrägauswerfer), Auswahl von Standardkomponenten (DME, HASCO oder LKM), Auslegung des Kühlkreislaufs (Prüfung des thermischen Gleichgewichts) und Freigabe der Moldflow-Analyse. Für jeden Punkt sollte ein eindeutiges Bestanden-/Nicht-bestanden-Kriterium gelten. Nach unserer Erfahrung ist das Auslassen der Moldflow-Freigabe die häufigste Einzelursache für die Ablehnung eines Werkzeugs in der Erprobungsphase.

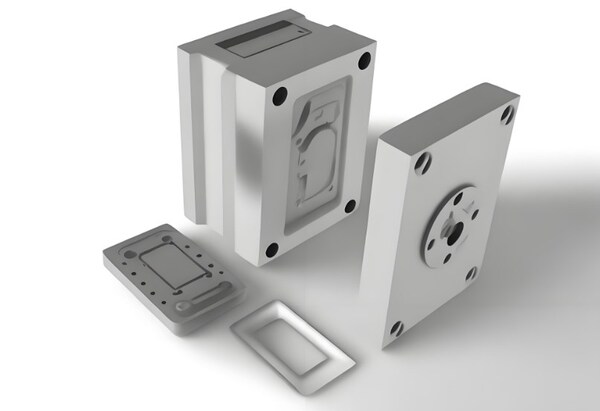

Welche Qualitätsprüfungen sind in der Fertigung erforderlich?
Qualitätsprüfungen in der Fertigung umfassen Materialzertifizierung, Bearbeitungsmaße, Oberflächenbehandlung und Montagegenauigkeit.

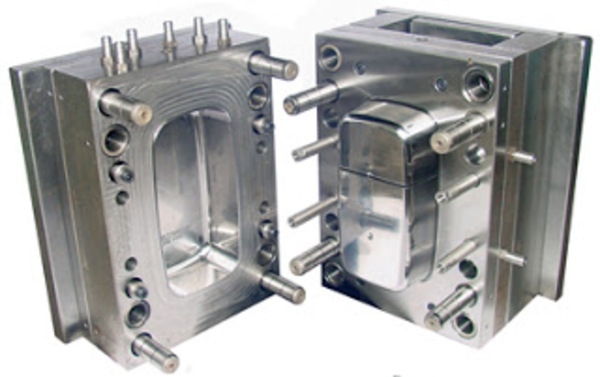

Die Werkstoffauswahl bildet die Grundlage. Formenstähle wie P20, H13, S136 und 718H eignen sich jeweils für unterschiedliche Produktionsmengen und Anforderungen an die Oberflächengüte. Jede Stahlcharge muss mit einem Werkszeugnis geliefert werden, das Zusammensetzung und Härte bestätigt. Ohne diese Dokumentation fehlen sowohl die Rückverfolgbarkeit als auch die Grundlage für die Abnahme der Form. Die Härteprüfung, üblicherweise nach der Rockwell-C-Skala, sollte an den tatsächlichen Formkomponenten durchgeführt und nicht lediglich aus dem Zertifikat abgeleitet werden.
Die Bearbeitungsgenauigkeit bestimmt unmittelbar die Teilequalität. Kern- und Kavitätsmaße sollten mittels Koordinatenmessmaschinen (CMM) gegen das CAD-Modell gemessen werden; kritische Maße sind bei Präzisionswerkzeugen auf ±0.005 mm oder enger zu halten. Die Oberflächenrauheit muss der in der Konstruktion festgelegten SPI-Klassifizierung entsprechen — SPI A-1 erfordert Spiegelpolitur, SPI D-3 erlaubt eine leichte Strahltextur. Jede Oberflächenzone muss gemessen und dokumentiert werden.
Die Montagegenauigkeit verbindet alle Anforderungen. Die Formhälften müssen innerhalb der vorgegebenen Toleranz ausgerichtet sein, bei Präzisionsformen üblicherweise ≤ 0.02 mm. Führungssäulen und -buchsen müssen leichtgängig arbeiten, und alle beweglichen Komponenten — Schieber, Schrägauswerfer und Schrägstifte — müssen klemmfrei funktionieren. Eine perfekt bearbeitete, aber schlecht montierte Form erzeugt Bauteile mit Gratbildung, Versatz oder Auswerfermarken.
Wichtige Abnahmeprüfungen der Fertigung: Stahlhärte — Rockwell-C-Prüfgerät, ±2 HRC, muss dem Werkszeugnis entsprechen. Kavitätsabmessungen — CMM-Scan, ±0.005–0.01 mm, muss dem CAD-Modell entsprechen. Oberflächenrauheit — Profilometer, SPI-Klassenbereich A-1 bis D-3. Formausrichtung — Tuschierprüfung, ≤ 0.02 mm, kein Grat. Auswerferweg — voller Hub, leichtgängig, ohne Klemmen oder Spuren.

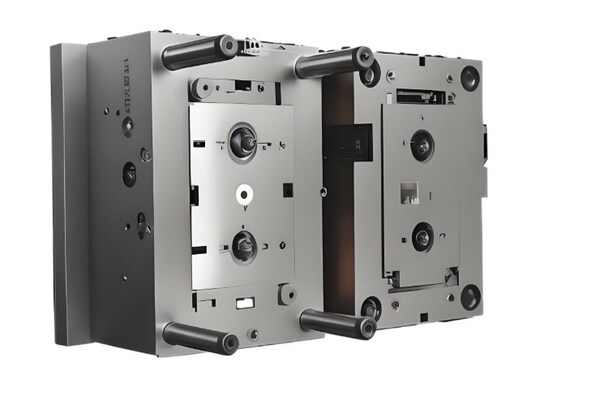

Was geschieht bei Formprüfung und Bemusterung?
Werkzeugtests und Bemusterungen sind produktionsäquivalente Testläufe, die Teilequalität, Zykluszeit und thermisches Verhalten vor der Abnahme verifizieren.
Beim Probelauf trifft die Theorie auf die Praxis. Prüfen Sie vor dem Probelauf, ob die Spritzgießmaschine für das Werkzeug geeignet ist – die Schließkraft muss den aus der projizierten Fläche resultierenden Druck übersteigen, und das Schussvolumen muss zwischen 20 und 80 Prozent des Zylindervolumens liegen. Installieren Sie während der Einrichtung Thermoelemente im Werkzeug, um die Oberflächentemperatur der Kavität in jeder Zone zu überwachen. Diese Daten werden Bestandteil Ihrer Abnahmedokumentation.
Bei einer ordnungsgemäßen Abnahmeprüfung werden mindestens 50 bis 200 Schuss durchgeführt. Die ersten 10 bis 20 Schuss dienen zur Festlegung der Prozessparameter und werden nicht hinsichtlich der Bauteilqualität bewertet. Ab Schuss 20 werden aufeinanderfolgende Muster für die Maßprüfung, die visuelle Klassifizierung und die Prüfung der Gewichtskonstanz entnommen. Die Gewichtsabweichung über 50 aufeinanderfolgende Schuss sollte innerhalb von ±0.2 Prozent liegen; jeder höhere Wert deutet auf eine instabile Füllung oder einen uneinheitlichen Nachdruck hin.
Neben der Teilequalität bestätigt der Versuch die Werkzeugfunktion unter realistischen Bedingungen. Das Werkzeug muss mindestens 200 aufeinanderfolgende Zyklen ohne manuellen Eingriff störungsfrei öffnen und schließen. Das Kühlsystem muss in allen Zonen stationäre Temperaturen innerhalb des vorgegebenen Bereichs erreichen (typischerweise ±3 °C). Das Auswerfersystem muss die Teile in jedem Zyklus sauber und ohne Marken, Verformung oder Hängenbleiben entformen.
Eine vollständige Dokumentation ist eine unverhandelbare Abnahmevoraussetzung. Der Werkzeugbauer sollte mindestens Folgendes liefern: die freigegebenen Werkzeugkonstruktionszeichnungen, Stahlzeugnisse, Maßprüfberichte, Werkzeugversuchsberichte mit Prozessparametern, Musterteile aus dem Versuch und einen Wartungsleitfaden. Ohne dieses Dokumentationspaket kann das Werkzeug nicht als abgenommen gelten — unabhängig davon, wie gut es beim Versuch funktioniert hat.

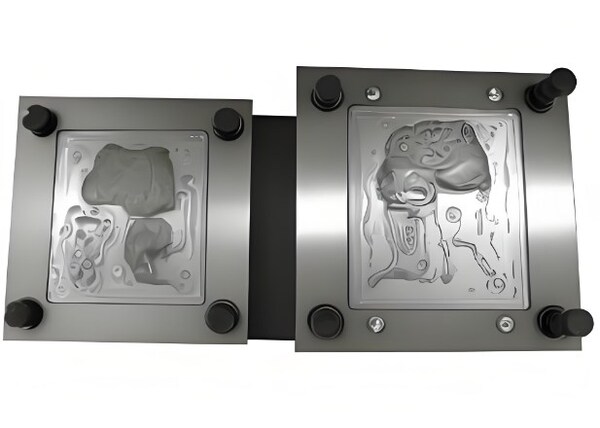

Welche Maß- und Strukturprüfungen sind vorgeschrieben?
Maß- und Strukturprüfungen sind obligatorische Kontrollen und umfassen Kavitätsmessungen, die Ausrichtung der Trennebene und die Prüfung des Kühlmitteldurchflusses.
Die Prüfung der Maßhaltigkeit ist die am besten quantifizierbare Abnahmeprüfung. Mit einer CMM sollte jedes kritische Kavitätsmaß gemessen und mit dem CAD-Nennmaß verglichen werden; die Ergebnisse müssen innerhalb des festgelegten Toleranzbandes liegen. Bei Mehrkavitätenwerkzeugen muss jede Kavität einzeln vermessen werden – die Abweichung zwischen den Kavitäten darf 50 Prozent der Bauteiltoleranz nicht überschreiten. Auch die Schwindungskompensation ist zu überprüfen: Die Werkzeugmaße müssen die materialspezifischen Schwindungsraten berücksichtigen, die von 0.2 Prozent bei amorphen Werkstoffen wie PC bis 2.5 Prozent bei teilkristallinen Werkstoffen wie POM reichen.
Die Strukturprüfung konzentriert sich auf die mechanische Integrität des Werkzeugs. Die Trennlinie muss unter Schließkraft vollständig abdichten — nachgewiesen durch eine Tuschierprüfung oder Prüfung mit Preußisch Blau. An allen Fließwegenden müssen Entlüftungskanäle vorhanden sein, üblicherweise 0.01 bis 0.03 mm tief, damit eingeschlossene Luft und Gase entweichen können. Stützsäulen müssen eine Plattendurchbiegung unter Einspritzdruck verhindern, die bei großflächigen Teilen Gratbildung verursachen kann. Jeder strukturelle Mangel an dieser Stelle verschärft sich über die Produktionsdauer.
Unser interner Werkzeugbau fertigt monatlich über 100 Werkzeugsätze; jedes Werkzeug wird vor dem Versuch mit einer CMM einer Maßprüfung unterzogen. Unsere Erfahrung zeigt, dass die Erkennung einer Kavitätsabweichung von 0.02 mm bei der Messung nur ein Zehntel der Kosten verursacht, die bei einer Entdeckung im Versuch entstehen.
Die Kühleffizienz beeinflusst Zykluszeit und Teilequalität direkt. Der Durchfluss in jedem Kühlkreis sollte gemessen werden — für wirksamen Wärmeübergang ist turbulente Strömung (Reynolds-Zahl über 4000) erforderlich. Die Temperaturdifferenz zwischen Ein- und Auslass sollte 2 bis 3 °C nicht überschreiten. Größere Differenzen weisen auf begrenzten Durchfluss oder eine unzureichende Kreisauslegung hin. Die Stabilität der Werkzeugschließung wird geprüft, indem bei normalem Produktionsdruck an der Trennfuge auf Gratbildung kontrolliert wird. Grat weist auf unzureichende Schließkraft, beschädigte Werkzeugflächen oder Plattendurchbiegung hin.

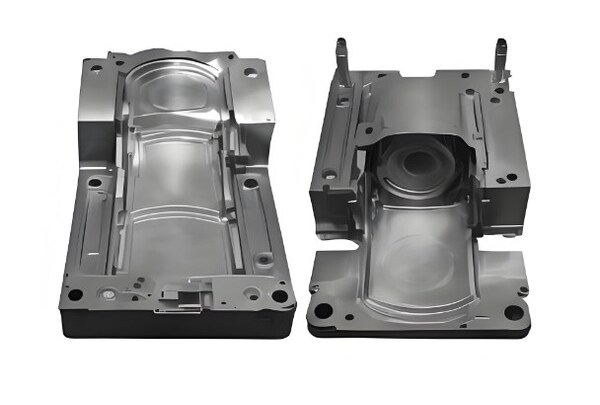

Wie beeinflussen Werkstoff- und Oberflächenstandards die Abnahme?
Werkstoff- und Oberflächenstandards sind Abnahmekriterien, die bestimmen, ob Werkzeugstahl und Oberflächengüte den Produktionsanforderungen standhalten.
Die Materialabnahme beginnt mit der Prüfung der Stahlsorte gegen die Konstruktionsspezifikation. Gängige Werkzeugstähle sind P20 (vorvergütet, geeignet für mehr als 100K Schuss), H13 (durchgehärtet, hervorragend für Großserien- und Heißkanalwerkzeuge), S136 (rostfrei, korrosionsbeständig, ideal für transparente Teile und medizinische Anwendungen) und 718H (vorvergütet, wirtschaftlich für mittlere Serien). Jede Sorte muss anhand des Werkszeugnisses verifiziert und durch eine Härteprüfung vor Ort bestätigt werden.
Die Bewertung der Oberflächenqualität umfasst zwei Bereiche: die Formoberfläche selbst und die von ihr erzeugte Bauteiloberfläche. Die Formoberfläche muss der festgelegten SPI-Klassifizierung entsprechen, was mit einem Profilometer zu prüfen ist. Bei polierten Oberflächen (SPI A-1 und A-2) sind sichtbare Werkzeugspuren, Orangenhaut oder Polierlinien Ablehnungsgründe. Bei strukturierten Oberflächen (SPI C und D) muss die Struktur einheitlich sein und dem freigegebenen Muster entsprechen. Die Bauteiloberfläche muss ihrerseits die Formoberfläche originalgetreu wiedergeben — Glanzunterschiede, Fließmarken oder sichtbare Bindenähte auf der Bauteiloberfläche weisen auf Probleme der Formoberfläche hin.
Die Musterprüfung des Fertigprodukts ist der abschließende Test. Musterteile aus dem Abnahmeversuch müssen anhand der Teilezeichnung vermessen, auf optische Fehler geprüft und auf funktionale Anforderungen getestet werden (Passung, Montage, Falltest oder andere anwendungsspezifische Prüfungen). Das Werkzeug kann erst abgenommen werden, wenn die Teile über mehrere aufeinanderfolgende Schüsse hinweg alle Anforderungen konstant erfüllen. Dabei wird auch werkstoffspezifisches Verhalten sichtbar — glasfaserverstärktes Nylon erfordert härtere Werkzeugoberflächen, um abrasiven Verschleiß zu vermeiden, der die Oberflächenqualität bereits innerhalb der ersten 10,000 Zyklen beeinträchtigen würde.

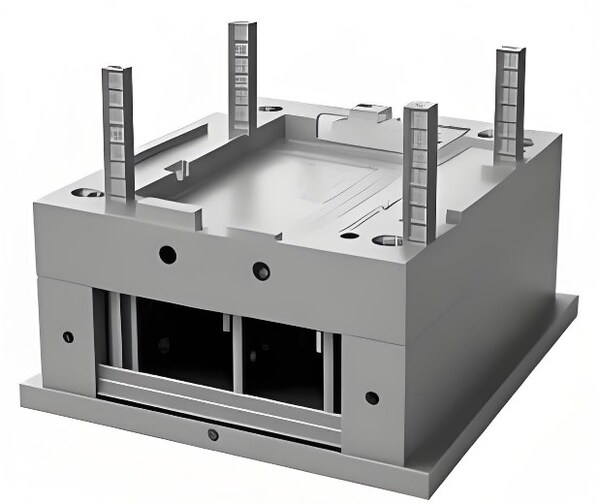

Welche Faktoren beeinflussen die Standards für die Werkzeugabnahme?
Die wichtigsten Einflussfaktoren auf die Abnahme sind Produktkomplexität, Produktionsvolumen, Leistungsfähigkeit des Herstellers und geltende Branchenstandards.
Die Produktkomplexität ist der größte Einflussfaktor. Ein einfaches Zweiplattenwerkzeug für einen Polypropylen-Clip besitzt deutlich weniger Abnahmepunkte als ein Mehrschieber-Heißkanalwerkzeug für eine Fahrzeuginnenverkleidung mit Anforderungen an eine Class A-Oberfläche. Komplexe Werkzeuge erfordern mehr Messpunkte, engere Toleranzen und längere Versuchsläufe für die Validierung. Auch das Produktionsvolumen bestimmt die Abnahmekriterien: Bei einem Prototypenwerkzeug für 500 Teile können Abstriche bei Oberflächenqualität und Kühleffizienz akzeptabel sein, die bei einem Serienwerkzeug für 5 Millionen Schüsse nicht zulässig wären.
Das technische Niveau des Formenherstellers ist entscheidend, weil es bestimmt, was gemessen und verifiziert werden kann. Ein Betrieb mit CMM, Rauheitsmessung und Wärmebildtechnik kann objektive Abnahmedaten liefern. Ohne diese Werkzeuge ist nur eine subjektive Sichtprüfung möglich, die für Präzisionsformen nicht ausreicht. Industriestandards schaffen eine gemeinsame Sprache: Das SPI-Klassifizierungssystem für Formen (Class 101 bis 105) legt erwartete Formenstandzeiten und Präzisionsstufen fest, während ISO 20457 technische Spezifikationen für Spritzgießformen definiert.
Die Kostenkontrolle ist der letzte Ausgleichsfaktor. Die Abnahmekriterien sollten dem vorgesehenen Einsatz des Werkzeugs angemessen sein. Eine Überspezifikation eines Prototypenwerkzeugs verschwendet Zeit und Geld; eine Unterspezifikation eines Produktionswerkzeugs birgt das Risiko von Qualitätsmängeln. Entscheidend ist, die Abnahmekriterien an der Werkzeugklassifizierung auszurichten: SPI Class 101 (über 1,000,000 Schuss) verlangt die engsten Toleranzen und die umfassendste Dokumentation, während SPI Class 105 (unter 500 Schuss) größere Toleranzen und eine minimale Dokumentation zulässt.
SPI-Formenklassen definieren die Erwartungen: Class 101 — über 1M Schuss, ±0.005 mm, SPI A-1, vollständiges PPAP. Class 102 — 500K bis 1M Schuss, ±0.01 mm, SPI A-2 bis B-1, ausführlicher Bericht. Class 103 — 100K bis 500K Schuss, ±0.02 mm, SPI B-1 bis C-1, Standardbericht. Class 104 — unter 100K Schuss, ±0.05 mm, SPI C-3, Basisbericht. Class 105 — unter 500 Schuss, ±0.1 mm, bearbeiteter Zustand, minimale Dokumentation.
"Ein Werkzeug, das die Maßprüfung besteht, bei der Bemusterung jedoch fehlerhafte Teile erzeugt, sollte dennoch zurückgewiesen werden."True
Richtig. Der Probelauf ist die maßgebliche Abnahmeprüfung. Wenn die Teile trotz einwandfreier Kavitätsabmessungen die Qualitätsprüfungen nicht bestehen, weist das Werkzeug funktionale Probleme auf — häufig bei der Angussauslegung, Kühlung oder Entlüftung —, die vor der Abnahme behoben werden müssen.
"Werkzeuge der SPI Class 105 erfordern dieselbe Dokumentation wie Werkzeuge der Class 101."False
Falsch. SPI-Formen der Klasse 101 für über 1,000,000 Schuss erfordern eine vollständige PPAP-Dokumentation mit Maßberichten, Versuchsdaten und Wartungsanleitungen. Formen der Klasse 105 für unter 500 Schuss benötigen nur minimale Dokumentation, da sie für Prototypen und nicht für die Produktion gebaut werden.
Für die Abnahme ist es entscheidend, zwischen visueller Beurteilung und instrumentengestützter Messung zu unterscheiden. Viele Formenkäufer gehen davon aus, dass ein gutes optisches Erscheinungsbild bedeutet, die Form erfülle die Oberflächenstandards. Oberflächentoleranzen werden jedoch in Mikrometern gemessen und lassen sich mit bloßem Auge nicht zuverlässig beurteilen. Ebenso muss die Maßhaltigkeit anhand von CMM-Daten verifiziert werden und nicht durch punktuelle Messungen mit dem Messschieber, da einzelne Punktmessungen systematische Abweichungen über die gesamte Kavitätsoberfläche hinweg nicht erfassen.
"Die Formfüllanalyse sollte abgeschlossen und freigegeben sein, bevor Stahl bearbeitet wird."True
Richtig. Eine Moldflow-Analyse prognostiziert vor der Fertigung das Füllbild, die Lage von Bindenähten und den Druckbedarf. Die Freigabe einer Konstruktion ohne Fließanalyse ist die häufigste Ursache für die Ablehnung eines Werkzeugs bei der Erprobung.
"Die Abnahme der Oberflächenbeschaffenheit muss nur visuell geprüft werden."False
Falsch. Die Oberflächengüte muss mit einem Profilometer anhand der festgelegten SPI-Klassifizierung gemessen werden. Eine reine Sichtprüfung kann nicht zwischen SPI A-1 und SPI A-2 unterscheiden; der Unterschied wirkt sich sowohl auf das Erscheinungsbild des Bauteils als auch auf die Werkzeugkosten aus.
Schlussfolgerung
Abnahmekriterien für Spritzgießwerkzeuge sind Ihre Absicherung gegen Produktionsausfälle und kostspielige Nacharbeit. Durch strukturierte Standards für Konstruktion, Fertigung und Erprobung stellen Sie sicher, dass jedes Werkzeug anhand objektiver Kriterien geprüft wurde.
Mit 20+ Jahren Erfahrung im Spritzgießen und Werkzeugbau sowie nach ISO 9001 / ISO 13485 / ISO 14001 / ISO 45001 zertifizierten Systemen wendet ZetarMold für jedes von uns gebaute Werkzeug ein standardisiertes dreistufiges Abnahmeprotokoll an. Strenge, im Voraus festgelegte Abnahmekriterien verringern Produktionsprobleme erheblich.
Benötigen Sie ein kundenspezifisches Spritzgießwerkzeug mit vollständiger Abnahmedokumentation?
Erhalten Sie wettbewerbsfähige Preise, DFM-Feedback, Moldflow-Analyse und einen vollständigen Abnahmebericht vom Engineering-Team von ZetarMold. In unserem Werk in Shanghai arbeiten wir mit mehr als 400 Materialien und fertigen über 100 Werkzeugsätze pro Monat.
Verfügbare Leistungen: Formkonstruktion und Fließanalyse — CAD mit Moldflow-Simulation. Vollständiger Abnahmeversuch — Probelauf mit 200 Schuss und Prüfung. Dokumentationspaket — Stahlzeugnisse, CMM-Berichte und Versuchsdaten. Angebot einholen — Kostenloses Angebot anfordern mit Antwort innerhalb von 24 Stunden.
Häufig gestellte Fragen
Häufig gestellte Fragen
Wie hoch ist die Mindestanzahl an Probeschüssen für die Formabnahme?
Die meisten Industrienormen empfehlen für Werkzeugabnahmeversuche mindestens 50 bis 200 Schuss. Die ersten 10 bis 20 Schuss gelten stets als Prozesseinrichtung und werden vollständig von der Qualitätsbewertung ausgeschlossen. Ab Schuss 20 müssen aufeinanderfolgende Teile über den gesamten Mustersatz hinweg alle Anforderungen an Maßhaltigkeit, Optik und Gewichtskonstanz erfüllen. Bei SPI Class 101-Werkzeugen mit engen Toleranzen liefern 200 Schuss genügend statistische Sicherheit, um sowohl die Prozessstabilität als auch die Teilekonsistenz über den erwarteten Produktionslauf zu verifizieren.
Welche SPI-Werkzeugklasse sollte ich für mein Projekt festlegen?
Wählen Sie SPI Class 101 für Großserien über 1 Million Schuss, etwa bei Verpackungen oder Unterhaltungselektronik. Class 102 eignet sich für mittlere bis große Serien von 500K bis 1M Schuss. Class 103 ist für mittlere Produktionsmengen von 100K bis 500K Schuss ausgelegt. Class 104 eignet sich für Kleinserien oder Brückenwerkzeuge. Class 105 sollte nur für Prototypen unter 500 Schuss verwendet werden. Die frühzeitige Auswahl der richtigen Klasse schafft ein angemessenes Gleichgewicht zwischen Formkosten sowie der für die jeweilige Anwendung und Produktionsanforderung erforderlichen Präzision und Lebensdauer.
Wie messen Sie die Abmessungen der Werkzeugkavität bei der Abnahme?
Die Kavitätsmaße werden mit einem Koordinatenmessgerät (CMM) erfasst, das die Werkzeugoberfläche mit dem CAD-Nennmodell vergleicht. Bei Präzisionswerkzeugen werden kritische Maße mit Toleranzen von plus/minus 0.005 bis 0.01 mm eingehalten. Bei Mehrkavitätenwerkzeugen muss jede Kavität einzeln vermessen werden, und die Abweichung zwischen den Kavitäten darf 50 Prozent der Bauteiltoleranz nicht überschreiten. Die Schwindungskompensation wird geprüft, indem die Werkzeugmaße unter Berücksichtigung der werkstoffspezifischen Schwindungsraten und Prozessbedingungen mit den erwarteten Bauteilmaßen verglichen werden.
Kann ein Werkzeug abgenommen werden, wenn beim Versuch geringfügige Gratbildung auftritt?
Kein Werkzeug sollte abgenommen werden, wenn bei normalen Produktionsparametern Grat an der Trennebene auftritt. Grat weist auf mindestens ein zugrunde liegendes Problem hin: unzureichende Schließkraft, Schäden an der Werkzeugfläche, Plattendurchbiegung oder mangelhafte Entlüftung im Werkzeug. Eine Anpassung der Prozessparameter kann die Gratbildung vorübergehend verringern, doch vor der endgültigen Abnahme muss die Grundursache behoben sein. Die Abnahme eines Werkzeugs mit bekanntem Gratrisiko führt über seine gesamte Produktionslebensdauer zu zunehmenden Qualitätsproblemen und deutlich höheren Wartungskosten.
Welche Dokumentation muss einem abgenommenen Spritzgießwerkzeug beiliegen?
Ein vollständiges Werkzeugabnahmepaket umfasst: freigegebene Werkzeugkonstruktionszeichnungen in 2D- und 3D-CAD-Formaten, Stahlwerkszeugnisse mit Angaben zu Zusammensetzung und Härte, CMM-Maßprüfberichte mit Zuordnung aller kritischen Maße, Messungen der Oberflächenrauheit nach SPI-Klassifizierungen, einen Werkzeugversuchsbericht mit Prozessparametern einschließlich Temperatur, Druck und Zykluszeit, Musterteile aus dem Abnahmeversuch sowie einen Wartungsleitfaden mit empfohlener Ersatzteilliste. Für Automobil- oder Medizinanwendungen können zusätzliche PPAP- oder Validierungsunterlagen erforderlich sein, um regulatorische Anforderungen zu erfüllen.
Wie beeinflusst die Auswahl des Werkzeugstahls die Abnahmekriterien?
Die Formstahlsorte bestimmt direkt die Anforderungen an Härte, Oberflächengüte und erwartete Werkzeugstandzeit; alle drei sind zentrale Abnahmekriterien. Vorgehärteter P20 mit 28 bis 36 HRC eignet sich für mittlere Stückzahlen und Standardtoleranzen. Auf 48 bis 52 HRC durchgehärteter H13 ist für Großserienformen mit Heißkanälen erforderlich. Rostfreier S136 mit 48 bis 54 HRC wird für optische und medizinische Bauteile mit Korrosionsschutzanforderungen spezifiziert. Der bei der Abnahme gemessene Härtewert muss exakt der Konstruktionsvorgabe entsprechen, um die langfristige Werkzeugleistung sicherzustellen.
Welche Rolle spielt die Kühlsystemverifizierung bei der Formannahme?
Die Kühlsystemverifizierung bestätigt, dass die Form während der Produktion gleichmäßige Kavitätenoberflächentemperaturen innerhalb von plus oder minus 3 Grad C über alle Zonen hinweg aufrechterhalten kann. Dies wird durch Messung der Durchflussrate durch jeden Kühlkreislauf getestet, um turbulente Strömung mit einer Reynolds-Zahl über 4000 zu bestätigen, und durch Überwachung des Einlass-Auslass-Temperaturunterschieds, der 2 bis 3 Grad C nicht überschreiten sollte. Schlechtes Kühldesign führt zu ungleichmäßigem Schrumpfen, längeren Zykluszeiten und Verzug des Teils, was alles Annahmefehler darstellt, die korrigiert werden müssen.
Wie lange dauert ein typischer Formannahmeprozess?
Ein standardmäßiger Formannahmeprozess dauert 3 bis 7 Arbeitstage, abhängig von der Komplexität der Form. Einfache Zweiplattenformen können die Annahme in 2 bis 3 Tagen abschließen, einschließlich Designprüfung, Maßinspektion und einem 100-Schuss-Test. Komplexe Mehrkavitäten- oder Heißkanalformen erfordern 5 bis 7 Tage, einschließlich detaillierter CMM-Messung aller Kavitäten, erweiterter Testläufe von 200 oder mehr Schüssen und Funktionsprüfung aller beweglichen Komponenten. Integrieren Sie den Annahmezeitplan von Anfang an in Ihren Projektplan, um Produktionsverzögerungen zu vermeiden.
