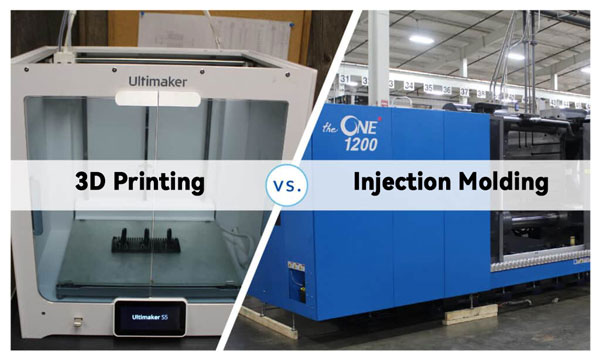

Kann 3D-Druck das Spritzgießen ersetzen?

Spritzgießen und 3D-Druck sind die beiden beliebtesten Fertigungsverfahren zur Herstellung von Kunststoffteilen. Auch für Konstruktion, Forschung und Entwicklung sowie Fertigung sind sie die bevorzugten Methoden. Der Aufstieg erschwinglicher 3D-Drucktechnik hat uns ein leistungsfähiges Werkzeug für Rapid Prototyping und eine Alternative zum Spritzgießen bei der Herstellung von Kunststoffteilen und -produkten gegeben. Beide Verfahren sind vielseitig und effektiv, doch für jedes Projekt ist eine Methode besser geeignet.

In der Welt der Fertigung herrscht der weit verbreitete Irrglaube, dass der 3D-Druck das Spritzgießen ersetzen und in jeder Hinsicht der klare Sieger sein kann. Aber beide Technologien haben ihre eigenen Vor- und Nachteile. In diesem Blogbeitrag gebe ich Ihnen einen kurzen Überblick und vergleiche die beiden Technologien, damit Sie bessere Entscheidungen für Ihre Arbeit treffen können.

Ⅰ.Spritzgießen

Spritzgießen ist ein Formgebungsverfahren, das Einspritzen und Formen kombiniert. Zu seinen Vorteilen gehören hohe Produktionsgeschwindigkeit und Effizienz sowie die Möglichkeit zur Automatisierung. Es ermöglicht zahlreiche Ausführungen und Farben, einfache bis komplexe Formen, große bis kleine Abmessungen und genaue Produktmaße. Produkte lassen sich leicht wechseln und komplexe Geometrien herstellen. Damit eignet sich Spritzgießen für die Massenfertigung, komplex geformte Produkte und weitere Bereiche der Formverarbeitung.

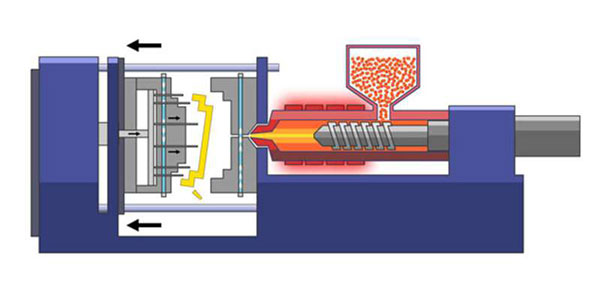

Wenn die Temperatur stimmt, wird der geschmolzene Kunststoff mit einer Schnecke vermischt und mit viel Druck in die Form gespritzt, wo er abkühlt und hart wird. Auf diese Weise lassen sich viele schwer herzustellende Teile herstellen, und es ist eine der wichtigsten Methoden zur Herstellung von Teilen.

1. Vorteile des Spritzgießens

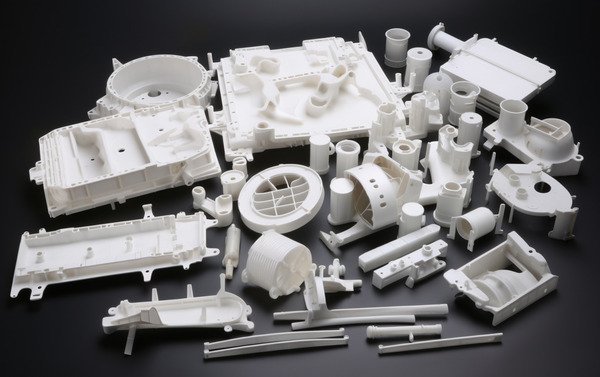

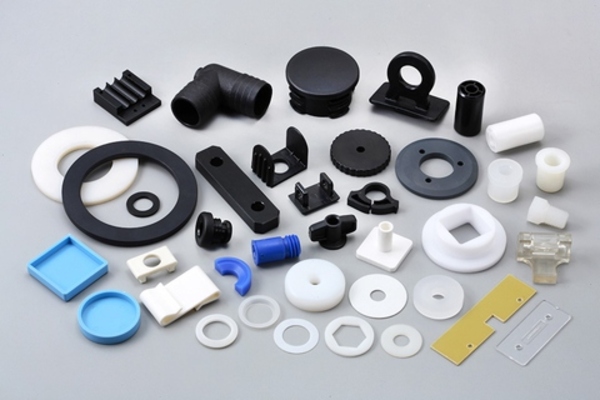

Einer der großen Vorteile des Spritzgießens ist, dass viele Teile mit großer Präzision und perfekter Wiederholbarkeit hergestellt werden können. Beim Kunststoff-Spritzgießen kann man aus einer Vielzahl von Materialien wählen. Für jedes Material gibt es Tausende von Varianten mit Zusatzstoffen, die ihm unterschiedliche Eigenschaften verleihen. Es gibt verschiedene Gewichte, Kosten, Flexibilitäten, nur für die Plastizität, und die Möglichkeiten sind endlos.

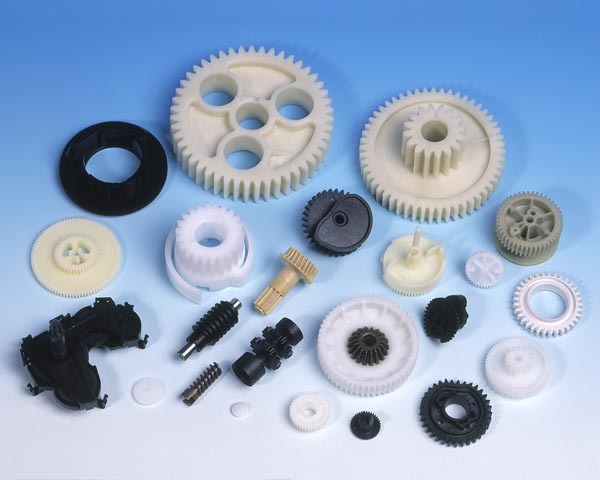

Beim Spritzgießen kann man viele Teile gleichzeitig herstellen und wirklich feine Details anfertigen. Es ist wirklich einfach, Details zu spritzgegossenen Teilen hinzuzufügen, weil der Prozess so wiederholbar ist. Mit dem Spritzgussverfahren lassen sich sehr leicht Teile herstellen, die stabiler sind. Man kann sogar Füllstoffe in die Spritzgussform geben.

2. Wie wird das Spritzgießen angewendet?

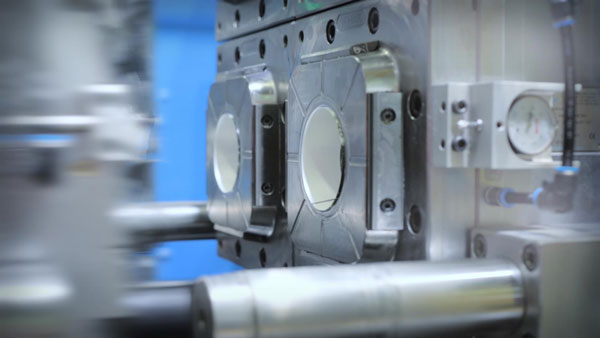

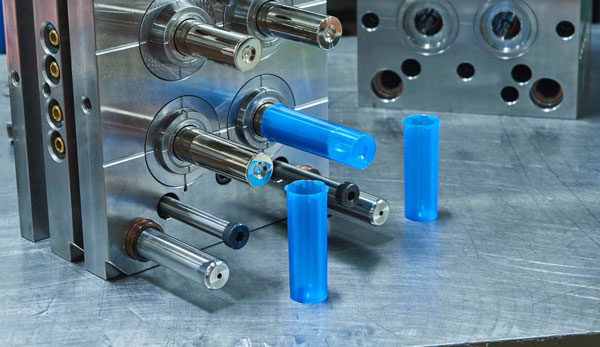

Für diese Art der Herstellung braucht man große Maschinen. Diese Maschinen haben einen Trichter, einen Einspritzkolben und eine Heizung. Die Herstellung von Formen auf diese Weise ist ein bisschen teuer, und wenn man viele Änderungen an seinem Produkt vornehmen muss, muss man jedes Mal eine neue Form herstellen, was sehr teuer werden kann. Da diese Formen in der Regel aus Stahl sind, lassen sich Änderungen nur schwer vornehmen, und sie eignen sich nicht für die Herstellung eines Prototyps. Aber wenn Sie viele davon herstellen wollen, ist dies eine gute Möglichkeit, Zeit und Geld zu sparen.

Ⅱ. 3D-Druck

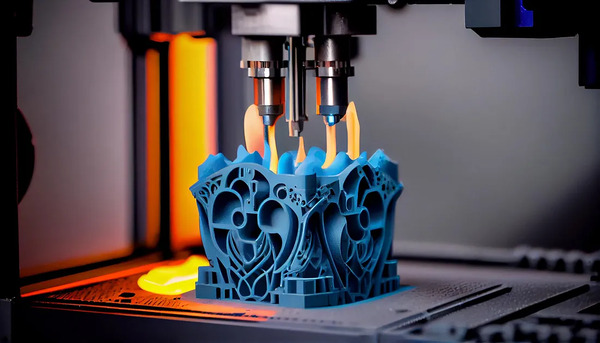

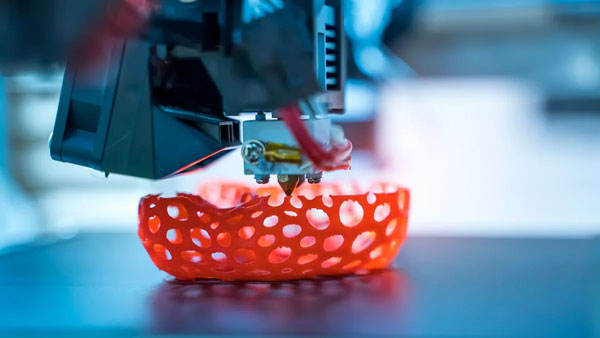

3D-Druck ist eine Art von Rapid-Prototyping-Technologie, auch bekannt als additive Fertigung. Es handelt sich um eine Technologie, bei der klebende Materialien wie Metall- oder Kunststoffpulver verwendet werden, um Objekte auf der Grundlage digitaler Modelldateien Schicht für Schicht zu drucken.

1. Vorteile des 3D-Drucks

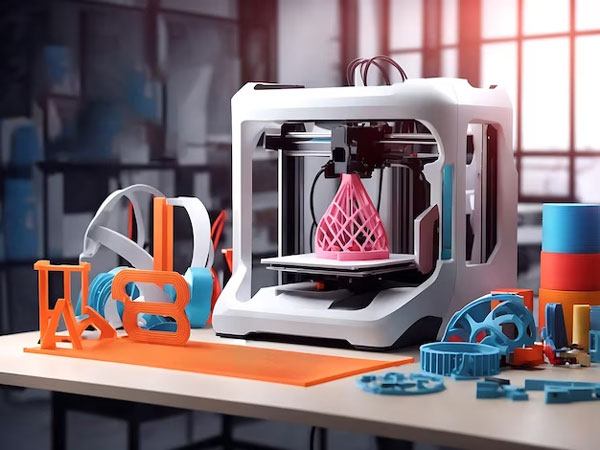

Der 3D-Druck hat viele Vorteile, die ihn zu einer echten Ergänzung der traditionellen Fertigungstechniken machen. Erstens eignet sich der 3D-Druck hervorragend für Produktiterationen. Der 3D-Druck wurde lange Zeit als Technologie für das Rapid Prototyping betrachtet. Das ist heute nicht mehr der Fall, denn er hat sich auch zu einer zuverlässigen Fertigungstechnologie entwickelt. Dennoch ist die schnelle und einfache Herstellung von Prototypen nach wie vor einer der größten Vorteile dieser Fertigungstechnologie.

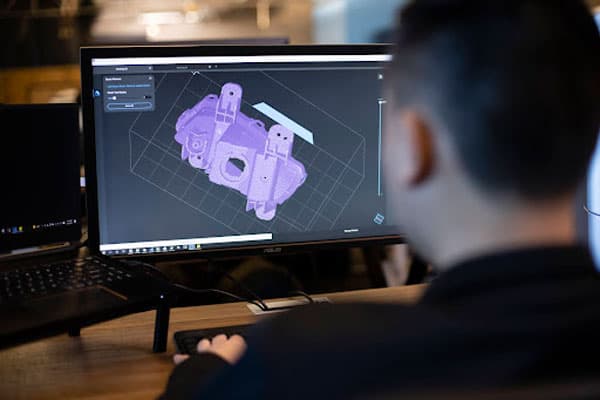

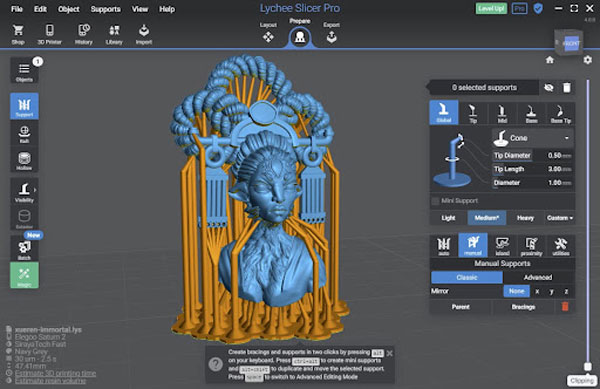

Beim 3D-Drucken drucken Sie Ihr Projekt, um es zu testen, nehmen mithilfe der 3D-Druck-Modellierungssoftware Änderungen vor und drucken es dann erneut, um zu sehen, ob die Änderungen funktionieren. Durch diese Flexibilität sparen Sie nicht nur Zeit und Geld, sondern können auch bessere Produkte herstellen.

Der 3D-Druck hilft Ihnen auch, Materialverschwendung zu vermeiden. Im Vergleich zu herkömmlichen CNC-Bearbeitungsmethoden wird beim 3D-Druck nur die Menge an Material verwendet, die für das gesamte Projekt benötigt wird, was den Abfall reduziert und die Produktionskosten senkt. Mit dem 3D-Druck können Sie auch das Lieferkettenmanagement verbessern und die Kosten für die Lagerung zusätzlicher Bestände vermeiden.

2. Wie wird der 3D-Druck eingesetzt?

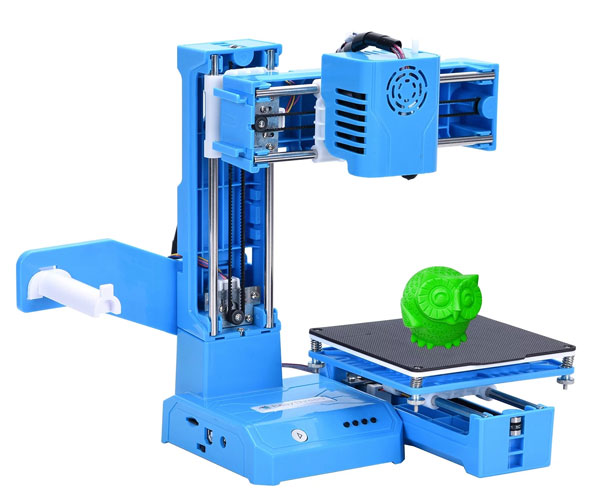

Seit der Einführung des 3D-Drucks stehen Dutzende verschiedene Arten von 3D-Druckern zur Auswahl. Wenn Sie lediglich 3D-Druckfilament drucken müssen, können Sie einen 3D-Drucker wie einen FDM-Drucker kaufen. Wenn Sie bessere Materialien und bessere Produktionsverfahren benötigen, können Sie mehr Geld für einen professionelleren industrietauglichen 3D-Drucker wie einen SLS-3D-Drucker ausgeben. Die Kosten für den Kauf eines 3D-Druckers hängen davon ab, was Sie für Ihr Projekt benötigen und wie viel Geld Ihnen zur Verfügung steht. Wenn Sie sehr schnell neue Produkte entwickeln, lohnt sich die Investition.

Ⅲ. Der Unterschied zwischen 3D-Druck und Spritzgießen

Wenn Sie mit der Entwicklung eines neuen Projekts beginnen wollen, müssen Sie sich Gedanken über die Fertigungstechnologie machen, die Sie einsetzen wollen. Ob 3D-Druck oder Spritzguss - Sie müssen die Unterschiede zwischen den beiden Verfahren kennen, damit Sie entscheiden können, welche Technologie für Ihr Projekt am besten geeignet ist. In diesem Artikel vergleichen wir die Produktionsmethoden, die Herstellungskosten, die Anwendungsbereiche und andere Aspekte, um alle Vor- und Nachteile des Spritzgusses und des 3D-Drucks zu verstehen.

1. Produktionsmodus

Das Spritzgießen ist nach wie vor die beste Wahl für die traditionelle Großserienfertigung, da standardisierte Produkte kostengünstig und in großem Maßstab hergestellt werden können, solange es Spritzgussformen gibt.

Der 3D-Druck unterscheidet sich vom herkömmlichen Spritzgussverfahren. Er benötigt weder traditionelle Werkzeuge und Vorrichtungen noch Werkzeugmaschinen oder Formen. Jede am Computer erstellte Form lässt sich automatisch, schnell, direkt und relativ präzise in ein physisches Modell umwandeln. Dank der großen Baugröße des 3D-Druckers gilt: Je komplexer und weniger massiv die Objekte sind, desto schneller erfolgt die Bearbeitung und desto mehr Rohmaterialkosten werden eingespart. Daher eignet sich das Verfahren besonders für die Herstellung personalisierter und vielfältiger Produkte.

2. Herstellungskosten

Da für das Spritzgießen viele Rohstoffe zur Verfügung stehen, kann es in großem Maßstab, schnell und auf standardisierte Weise hergestellt werden, was auch zur Senkung der Kosten für ein einzelnes Produkt beiträgt. Daher sind die Herstellungskosten des Spritzgießens viel niedriger als die der 3D-Drucktechnologie.

Für die industrielle Fertigung liegt der eigentliche Kostenvorteil des 3D-Drucks jedoch in der Modifizierung des Prototyps. Die Änderung des Prototyps erfordert nur eine Änderung des CAD-Modells und verursacht keine Herstellungskosten.

Wenn es sich bei dem Prototyp um eine Stahlform handelt, sind die Kosten für die Modifikation relativ gering, aber wenn Formwerkzeuge aus einer Aluminiumlegierung verwendet werden, sind die Kosten viel höher. Dies ist auch der Grund, warum viele Unternehmen oder Einzelpersonen, die derzeit im Formenbau tätig sind, Chuangxiang 3D-Drucker für den Formenbau und Druck wählen.

3. Anwendungsbereiche

Im Moment ist das Spritzgießen das Mittel der Wahl, wenn es darum geht, eine große Anzahl von Produkten herzustellen. Es ist perfekt für die Herstellung vieler gleicher Dinge.

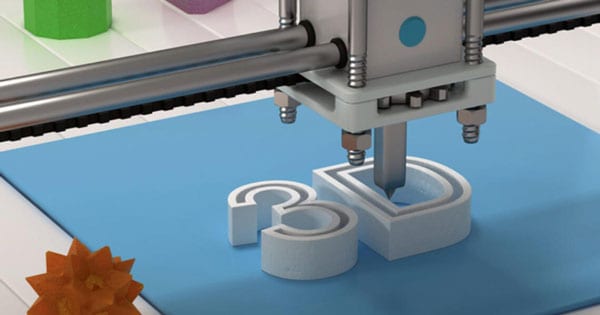

Beim 3D-Druck gibt man ein 3D-Bild in den Computer ein, und dieser druckt ein reales Objekt aus. Man kann sogar eine Form oder ein Teil ausdrucken. Das ist ein schneller Weg, Dinge herzustellen. Die Leute benutzen 3D-Drucker, um alle möglichen Dinge herzustellen, z. B. Spielzeug, Gebäude und Formen.

Ⅳ. Faktoren, die bei der Wahl zwischen Spritzgießen und 3D-Druck zu berücksichtigen sind

1. Chargengröße

Die Anzahl der Teile, die Sie benötigen, ist ein wichtiger Faktor bei der Entscheidung für das richtige Verfahren. Das Spritzgießen eignet sich hervorragend für Großserien (über 1.000 Teile pro Lauf). Für kleine Chargen (weniger als 10 Stück) ist der 3D-Druck besser und billiger. Für einfache 3D-Druckverfahren wie SLA oder SLS, für billige Kunststoffe, Einzelteile oder Kleinserien (gleiche und unterschiedliche) ist der 3D-Druck definitiv eine gute Wahl. MJF oder SLS sind auch eine gute Option für mittlere Stückzahlen (10-1000) und sind sehr verbreitet.

Schlussfolgerung: Das Spritzgießen eignet sich hervorragend für die Massenproduktion, während für Kleinserien der 3D-Druck der richtige Weg ist.

2. Entwurfskomplexität

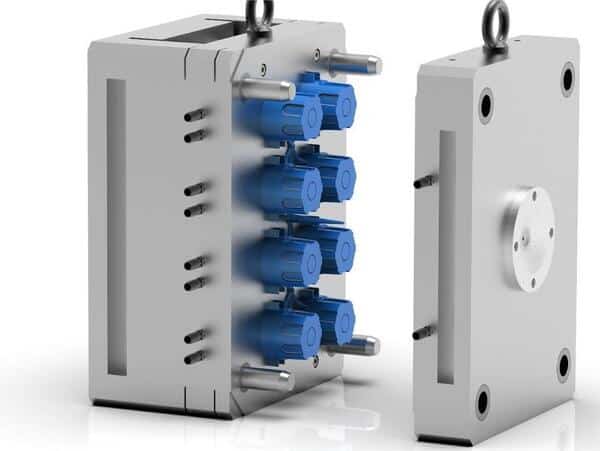

Wenn Sie ein Teil im Spritzgießverfahren herstellen wollen, müssen Sie eine Form dafür anfertigen. Die Erstellung eines CAD-Modells für das Spritzgießen ist nicht einfach. Es gibt eine Menge Dinge zu bedenken. Wenn Ihr Teil zum Beispiel einen rechten Winkel hat, ist es schwer, es aus der Form zu bekommen. Wenn man einen empfindlichen Bereich hat, muss man sehr vorsichtig damit umgehen. Aber wenn man ein komplexes Teil herstellen will, ist der 3D-Druck großartig. Egal wie komplex Ihr Teil ist, der 3D-Druck kann es herstellen.

Wenn Sie also ein Teil herstellen wollen, prüfen Sie, ob Sie es im Spritzgussverfahren herstellen können. Wenn nicht, ändern Sie Ihr Teil. Wenn Sie es können, verwenden Sie den 3D-Druck.

3. Produktionszyklus

Wenn Sie sofort Teile benötigen, wählen Sie 3D-Druck. Spritzgießen dauert länger, weil auf Grundlage der Konstruktionsanalyse ein perfektes Werkzeug konstruiert und gebaut werden muss (10-30 Tage). 3D-Druck ist wesentlich schneller. Abhängig von Werkstoff und Prozessanforderungen erhalten Sie Ihre Teile üblicherweise innerhalb von 1-5 Tagen.

Schlussfolgerung: Wenn Sie Teile sofort benötigen, sollten Sie sich für den 3D-Druck entscheiden.

4. Anpassung

Sobald Sie eine Form für das Spritzgießen hergestellt haben, kostet es viel Geld und Zeit, sie zu ändern. Das Spritzgießen eignet sich nicht für die Anpassung von Teilen oder die Änderung bestehender Designs. Was man aus der Form erhält, ist das, was man bekommt, und es ist sehr schwer, es zu ändern. Der 3D-Druck hingegen eignet sich hervorragend für individuelle Anpassungen, und alles, was Sie brauchen, ist eine geänderte oder angepasste CAD-Datei. Er ist also gut für Prototypen und Testteile geeignet.

Fazit: Der 3D-Druck eignet sich gut für das Prototyping und die individuelle Gestaltung.

5. Materialstärke

Teile, die im Spritzgussverfahren hergestellt werden, bestehen aus einer einzigen massiven Schicht, was sie stabiler macht, da es keine Risse oder Schwachstellen gibt. Beim 3D-Druck werden die Teile Schicht für Schicht hergestellt, was sich auf ihre Gesamtfestigkeit auswirkt. Beim 3D-Druck kann es zu sichtbaren Schichten oder Defekten im Herstellungsprozess kommen, was beim Kunststoffspritzguss normalerweise nicht der Fall ist.

Schlussfolgerung: Wenn die Materialstärke eine Priorität ist, sollten Sie sich für das Spritzgießen entscheiden.

6. Oberflächengüte

Auch wenn die 3D-gedruckten Schichten klein sind und dicht beieinander liegen, kann man sie dennoch sehen. Dadurch entsteht auf dem fertigen Objekt ein stufenförmiges Schichtmuster, egal wie fein die Schichtdetails sind. Dies kann zu Problemen führen, wenn Sie Objekte herstellen möchten, die an anderen Objekten reiben, wie z. B. Maschinenteile, die sich berühren und bewegen. In diesem Fall müssen Sie das Objekt nach dem Druck glätten, was einen zusätzlichen Schritt darstellt.

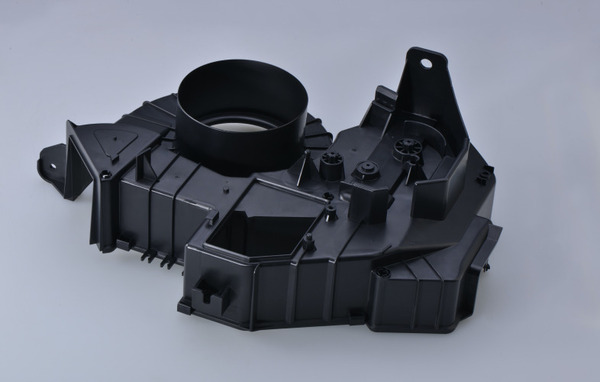

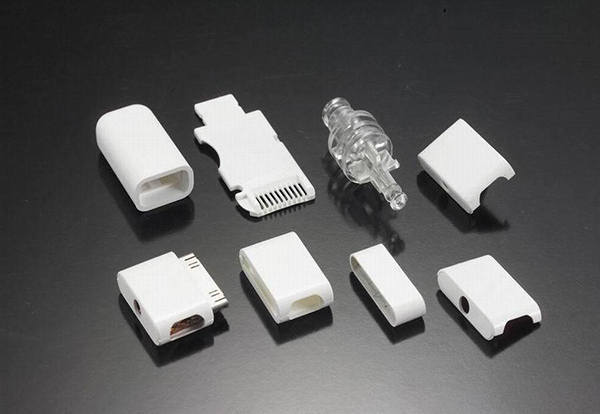

Im Gegensatz dazu müssen Sie sich beim Spritzgießen keine Gedanken über Grate und Schichten machen, da das Material in einer einzigen Schicht gegossen wird und eine nahezu perfekt glatte Oberfläche aufweist. Außerdem können spritzgegossene Teile nach der Herstellung leicht geglättet werden.

Schlussfolgerung: Wenn es um eine gute Oberflächenqualität geht, ist das Spritzgießen die erste Wahl.

7. Materialabfälle

Das Spritzgießen ist sehr effizient, da für jedes Design genau die gleiche Menge an Material verwendet wird. Das macht es zu einem sehr effizienten Verfahren für die Massenproduktion von Objekten, bei dem kein Abfall zu befürchten ist. Andererseits geht bei einigen 3D-Druckverfahren beim Aufbau von Stützstrukturen Material verloren. Selbst wenn das Materialpulver wiederverwendet werden kann, kann es nur wenige Male wiederverwendet werden, da sich sonst die Materialeigenschaften ändern.

Fazit: Beim 3D-Druck fällt nur wenig Abfall an, etwa Stützstrukturen und Fehldrucke, die in der Nachbearbeitung entfernt werden müssen. Bei Einzelteilen oder Kleinserien spielt dieser Abfall kaum eine Rolle, bei großen Stückzahlen summiert er sich jedoch erheblich. Für die Massenproduktion eignet sich daher das Spritzgießen besser, da kein Material verschwendet wird.

Ⅴ. Schlussfolgerung

Wird der 3D-Druck die Spritzgusstechnik ersetzen? Ich denke, viele Leute haben ihre eigene Antwort auf diese Frage. Kurzfristig ist die derzeitige 3D-Druckertechnologie noch nicht in der Lage, die Größenvorteile des Spritzgießens zu untergraben, aber für die Produktion kleinerer Teile hat der 3D-Druck ein erhebliches Potenzial. Langfristig werden die beiden Branchen aufgrund der unterschiedlichen Verfahren und Bedürfnisse nebeneinander existieren, es sei denn, der 3D-Druck wird in Zukunft schneller und billiger.

Wenn es um die Verarbeitungstechnologie geht, baut der 3D-Druck Dinge Schicht für Schicht auf. Das ist sehr mühsam und nicht sehr effizient. Er wird hauptsächlich für die Herstellung ausgefallener Dinge verwendet. Beim Spritzgießen wird eine Form verwendet, um das Material in Form zu spritzen. Das geht schneller und ist einfacher zu machen. Man kann eine Menge Dinge auf einmal herstellen und es ist billig.

Auf der Nachfrageseite konzentriert sich die 3D-Drucktechnologie stärker auf wegweisende Produkte, etwa das jüngst viel beachtete 3D-gedruckte Herz. Die Universität Tel Aviv in Israel stellte mithilfe des 3D-Drucks das weltweit erste „vollständige“ Herz mit Zellen, Blutgefäßen, Herzkammern und Vorhöfen her. „Dies ist das erste Mal, dass es jemandem irgendwo gelungen ist, ein vollständiges Herz mit Zellen, Blutgefäßen, Herzkammern und Vorhöfen zu konstruieren und zu drucken“, sagte Professor Tal Dvir von der School of Molecular Cell Biology and Biotechnology der TAU, dem Department of Materials Science and Engineering, dem Center for Nanoscience and Nanotechnology und dem Sagol Center for Regenerative Biotechnology, der die Studie leitete. „In der Vergangenheit konnte bereits die Struktur eines Herzens 3D-gedruckt werden, jedoch nicht mit Zellen oder Blutgefäßen. Unsere Ergebnisse zeigen das Potenzial unseres Ansatzes für die künftige Herstellung personalisierter Gewebe- und Organersatzprodukte.“ Die Spritzgießtechnik konzentriert sich dagegen auf vielfältige Industrieprodukte. Die meisten Kunststoffprodukte auf dem Markt werden mit Spritzgießmaschinen hergestellt.

Bei der Entscheidung zwischen Spritzguss und 3D-Druck kommt es wirklich auf Ihr spezifisches Projekt an. Wenn Sie viele Teile herstellen möchten, wird der 3D-Druck langsamer sein als das Spritzgießen. Wenn Sie viele Teile herstellen möchten, ist der Spritzguss immer noch die beste Wahl. Wenn Sie Wert auf Qualität legen, haben mit 3D-Druck hergestellte Teile nicht die gleichen physikalischen Eigenschaften und sind nicht so haltbar wie im Spritzgussverfahren hergestellte Teile. Und schließlich ist die Herstellung von Spritzgussteilen aus Kostensicht günstiger.
