- 60 ثانية (5× لهب)
- تعد البولي كربونات (PC)، ومزيج PC/ABS، وPA66 المقوى بالألياف الزجاجية من راتنجات UL 94 V-0 الثلاثة الأكثر شيوعًا المستخدمة في حاويات البطاريات المصبوبة بالحقن.
- يؤثر سُمك الجدار مباشرةً في تصنيف UL 94 الممكن تحقيقه: فقد تحقق مادة مصنفة V-0 عند 3.0 mm تصنيف HB فقط عند 1.5 mm—تحقق دائمًا من ورقة البيانات عند السُمك الفعلي للقطعة المقولبة.
- تزيل أنظمة مثبطات اللهب الخالية من الهالوجين غازات الاحتراق السامة، لكنها تقلل عادةً مقاومة الصدمات بنسبة 10–25%، ما يتطلب مراجعة DFM دقيقة.
- نجري في مصنعنا اختبارات الاحتراق الرأسي UL 94 داخليًا عند كل تغيير لدفعة المادة، للتأكد من الامتثال قبل أول حقنة إنتاج.
ما مقاومة اللهب UL 94، ولماذا تهم أغلفة البطاريات؟
UL 941 هو معيار قابلية اشتعال البلاستيك الأكثر استشهادًا به عالميًا، ويصنف المواد بدءًا من HB (احتراق أفقي، أدنى مستوى حماية)، مرورًا بالتصنيفات V-2 وV-1 وV-0، وصولًا إلى أعلى تصنيفين 5VA و5VB. وبالنسبة إلى أغلفة البطاريات، يمثل معيار تثبيط اللهب UL94 الحد الأدنى اللازم لاعتماد المنتج: فمن دون تصنيف V-0 أو V-1 عند سماكة الجدار المحددة، لن تعتمد أي جهة كبرى مصنّعة للمعدات الأصلية أو وكالة سلامة الغلاف للاستخدام في حزم بطاريات الليثيوم أيون أو الرصاص الحمضية.
تواجه حاويات البطاريات خطر الحريق الشديد بشكل فريد. خلية ليثيوم أيون تدخل في الهروب الحراري2 يمكن أن تصل درجات حرارتها إلى 700–900 °C خلال ثوانٍ، مطلقةً غازات إلكتروليت قابلة للاشتعال. ويمكن لغلاف ينشر اللهب أن يحوّل تعطل خلية واحدة إلى حريق كارثي في حزمة البطاريات. ويجب أن يعمل الغلاف بوصفه حاجز احتواء سلبيًا—فيؤخر الاشتعال، ويحد من انتشار اللهب، ويوفر وقتًا لاستجابة إلكترونيات الحماية. ويُعد تحقيق تصنيف UL 94 V-0 عند سُمك الجدار المقولب أول نقطة تحقق هندسية قبل بدء أي أعمال تصميم أخرى.
| المعلمة | القيمة / المتطلب |
|---|---|
| الناشر | مختبرات أندررايترز (UL)، الولايات المتحدة الأمريكية |
| نطاق التطبيق | البلاستيك في الأجهزة والأجهزة |
| طريقة الاختبار | عينات احتراق رأسية وأفقية |
| التصنيف الرئيسي المتعلق بالبطارية | V-0: إطفاء ذاتي خلال ≤10 s، دون قطرات مشتعلة |
| معيار تكميلي | IEC 60695-11-10 (اختبار لهب رأسي مكافئ |
الأهمية العملية موثقة جيدًا: تشير IEC 62133 وUL 2580 (بطاريات المركبات الكهربائية) وIEC 60950 جميعها إلى UL 94 V-0 أو أداء مكافئ لمقاومة الاشتعال بوصفه شرطًا مسبقًا للامتثال. وتتطلب المنتجات التي لا تحدد تصنيف UL 94 الصحيح في مرحلة التصميم بصورة متكررة إعادة تصميم مكلفة للأغلفة في مرحلة الاعتماد. وقد شهدنا في مصنعنا تأخر أكثر من اثني عشر مشروعًا مدة 8–16 أسبوعًا لأن اختيار المادة لم يراعِ تصنيفات UL 94 الخاصة بالسماكة.
كيف تُعرَّف تصنيفات UL 94 وما أوجه اختلافها؟
يصنف معيار UL 94 ست درجات للاحتراق الرأسي/الأفقي. والفرق الحاسم بين V-0 وV-1 هو زمن الانطفاء: تتطلب V-0 انطفاءً ذاتيًا خلال 10 ثوانٍ لكل تعريض للهب ومنع تقاطر الجسيمات المشتعلة؛ بينما تسمح V-1 بـ30 ثانية من دون قطرات مشتعلة؛ وتسمح V-2 بـ30 ثانية مع السماح بالقطرات المشتعلة. وبالنسبة إلى أغلفة البطاريات، تُعد V-0 إلزامية فعليًا في التطبيقات الاستهلاكية والصناعية، لأن قطرة مشتعلة واحدة قد تشعل المواد المحيطة وتسرّع الأحداث الحرارية على مستوى حزمة البطارية.
تختبر تقييمات 5VA و5VB لهبًا مقاس 125 مم لخمسة تطبيقات مدة كل منها 5 ثوانٍ، وهي مطلوبة للحاويات الكهربائية الكبيرة (أكثر من 1000 سم مكعب)، ومكونات حامل الخادم، ووحدات بطاريات EV عالية الطاقة. HB - تصنيف الاحتراق الأفقي للمبتدئين - غير مناسب لأي تطبيق بطارية يتضمن كيمياء الليثيوم وسيتم رفضه من قبل مختبرات الاختبار على الفور.
| التقييم | أقصى زمن احتراق | يُسمح بالقطرات المشتعلة | التطبيق النموذجي |
|---|---|---|---|
| HB | انتشار ≤76 mm/min | نعم | الأغلفة غير الحرجة فقط |
| V-2 | 30 s لكل لهب | نعم (تحويلة ذاتية) | حاويات استهلاكية منخفضة المخاطر |
| V-1 | 30 s لكل لهب | لا يوجد | أغلفة البطاريات العامة |
| V-0 | 10 ثوانٍ لكل لهب | لا يوجد | حزم Li-ion، ونظام إدارة بطارية المركبات الكهربائية EV BMS |
| 5VB | 60 s (5× لهب) | موقع البوابة أمر بالغ الأهمية بالنسبة لمركبات FR. يمكن أن يؤدي القص العالي عند بوابة موضوعة بشكل غير مناسب إلى تدهور حرارية لمضافات FR الفوسفورية أو النيتروجينية أثناء النقل، مما يخلق منطقة غنية بالراتنج بالقرب من البوابة لا تفي بمعايير UL 94 حتى عندما تكون المادة الأساسية معتمدة. في مصنعنا، نتحقق من أن معدلات قص البوابة تبقى أقل من 50,000 ثانية⁻¹ للمركبات المحملة بـ FR ونحدد حوضًا للكتلة الباردة عند الفتحة لالتقاط أول مادة مصهورة ذات قص أعلى قبل أن تصل إلى التجويف. | وحدات EV كبيرة، وأنظمة UPS للخوادم |
| 5VA | 60 s (5× لهب) | موقع البوابة أمر بالغ الأهمية بالنسبة لمركبات FR. يمكن أن يؤدي القص العالي عند بوابة موضوعة بشكل غير مناسب إلى تدهور حرارية لمضافات FR الفوسفورية أو النيتروجينية أثناء النقل، مما يخلق منطقة غنية بالراتنج بالقرب من البوابة لا تفي بمعايير UL 94 حتى عندما تكون المادة الأساسية معتمدة. في مصنعنا، نتحقق من أن معدلات قص البوابة تبقى أقل من 50,000 ثانية⁻¹ للمركبات المحملة بـ FR ونحدد حوضًا للكتلة الباردة عند الفتحة لالتقاط أول مادة مصهورة ذات قص أعلى قبل أن تصل إلى التجويف. | حزم صناعية عالية القدرة |
ما مواد اللدائن الحرارية التي تحقق UL 94 V-0 لقولبة أغلفة البطاريات بالحقن؟
إن مجموعات الراتنج الأساسية الثلاثة لحاويات بطارية UL 94 V-0 هي البولي كربونات (PC)، ومزيج PC/ABS، والبولي أميد 66 المقوى بالألياف الزجاجية (PA66-GF). يحقق كل منها V-0 من خلال آلية مختلفة: يشكل الكمبيوتر الشخصي شارًا لزجًا منتفخًا؛ يستخدم PC/ABS إضافات تعتمد على الفوسفات التي تطفئ اللهب؛ ويعتمد PA66-GF على حشو الزجاج لتقليل محتوى البوليمر لكل حجم، وغالبًا ما يتم دمجه مع أنظمة FR الخالية من الهالوجين. في مصنعنا، نقوم بمعالجة أكثر من 30 درجة معتمدة من UL 94 V-0، تم اختيارها بناءً على درجة حرارة التشغيل ومتطلبات التأثير واحتياجات شهادة الخلو من الهالوجين.

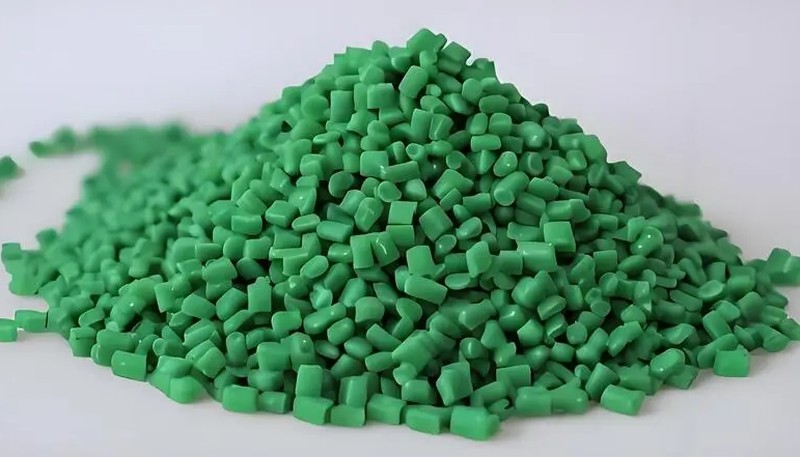

يُعد البولي كربونات الخيار الأكثر شيوعًا لأغلفة بطاريات الليثيوم أيون المدمجة. ويحقق PC غير المملوء، المعتمد عند جدار بسُمك 3.0 mm، تصنيف V-0 ذاتيًا من خلال تكوّن طبقة متفحمة من دون إضافات، مع درجة حرارة انحراف حراري (HDT) تبلغ 130–140 °C. لكن عند سُمك جدار أقل من 2.0 mm، ينخفض PC القياسي عادةً إلى V-2 أو HB، ما يجعل سُمك الجدار المقولب الدقيق معلمة تصميم حاسمة يجب التحقق منها عند أنحف مقطع من الغلاف. صب حقن البولي كربونات تتطلب درجات حرارة مصهور 280–320 °C وتنفيـسًا دقيقًا للقالب لتجنب التحلل الذي يخفض أداء مقاومة اللهب.
يُفضل PA66 المقوى بنسبة 30% من الألياف الزجاجية (PA66-GF30) عندما يجب أن يتحمل غلاف البطارية درجات تشغيل مستمرة أعلى من 120 °C أو أحمال اهتزاز أو تعرضًا كيميائيًا لإلكتروليت البطارية. تحقق درجات PA66-GF30 المعتمدة V-0 تصنيف V-0 عند جدار بسماكة 0.8 mm — أرق من PC — ما يجعلها جذابة لتصميمات وحدات EV محدودة المساحة. والمقابل هو ارتفاع امتصاص الرطوبة (2.5–3.5% عند التشبع)، مما قد يؤثر في ثبات الأبعاد في بيئات التشغيل الرطبة. تسد خلائط PC/ABS المضاف إليها مثبط لهب فوسفوري الفجوة بين PC النقي وPA66-GF30، إذ توفر V-0 عند 1.5–2.0 mm مع نافذة معالجة محسنة وتشطيب سطحي أفضل من الدرجات المملوءة بالزجاج. وللتطبيقات التي تتطلب جدرانًا رقيقة ومقاومة مرتفعة للحرارة معًا، يوفر PBT-GF20 مع إضافات مثبطة للهب خالية من الهالوجين حلًا متوازنًا.
| المواد | الحد الأدنى لسماكة جدار V-0 (mm) | HDT (°C) | الصدم (kJ/m²) | نظام مثبطات اللهب FR | القيد الرئيسي |
|---|---|---|---|---|---|
| جهاز كمبيوتر (شاغرة) | 3.0 | 130–140 | 65–80 | الفحم المتأصل | يفقد V-0 تحت 2 mm |
| PC/ABS + FR | 1.5–2.0 | 100–115 | 40–60 | مادة فوسفات مضافة | انخفاض HDT مقارنةً بـ PC النقي |
| PA66-GF30 + FR | 0.8–1.5 | 200–220 | 50–70 | P/N خالٍ من الهالوجين | امتصاص الرطوبة |
| PBT-GF20 + FR | 1.0–1.5 | 175–195 | 35–50 | خالٍ من الهالوجين | هشة عند درجة حرارة منخفضة |
| PPE/PS + FR | 1.5 | 110–125 | 30–45 | ذاتي | الحساسية الكيميائية |

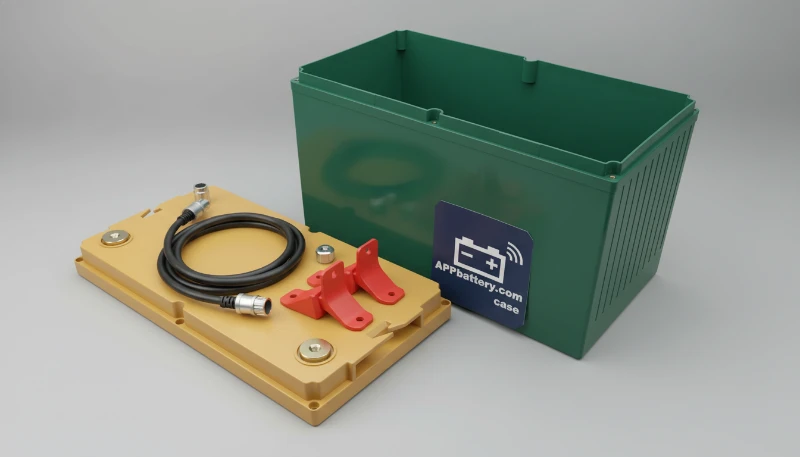

كيف تؤثر سماكة الجدار في تصنيف UL 94 لأغلفة البطاريات المصبوبة بالحقن؟
سماكة الجدار هي أكثر متغير يجري التقليل من شأنه في مقاومة اللهب. وتصنيف V-0 في ورقة بيانات المادة عند 3.2 مم لا يضمن V-0 عند 2.0 مم أو 1.5 مم—فهذه إدراجات منفصلة وفق UL 94 تتطلب بيانات مستقلة لاختبار الاحتراق. وعملياً، يؤدي خفض سماكة الجدار بنسبة 50% غالباً إلى تغيير التصنيف بمستوى أو مستويين، لأن كتلة البوليمر المتاحة لتكوين طبقة فحم واقية تنخفض تناسبياً. ويجب على المهندسين التحقق من أن الحد الأدنى لسماكة الجدار المصبوب—لا بُعد التصميم الاسمي—لا يزال يفي بتصنيف V-0 المطلوب.
في مصنعنا، نستخدم mold flow analysis للتنبؤ بتفاوت سُمك الجدار في أنحاء التجويف قبل قطع الفولاذ. قد يقل سُمك المقاطع ذات الزوايا البعيدة عن البوابة أو الأضلاع الرقيقة بنسبة 10–20% عن سُمك الجدار الاسمي بسبب الانكماش وتباطؤ التدفق. نضيف تعويضًا مقصودًا في السُمك قدره 0.2–0.3 mm في هذه المناطق للحفاظ على الامتثال لتصنيف V-0. وتوفر عملية المحاكاة لدينا عادةً ما بين $8,000–$40,000 من تكاليف إعادة العمل على القالب، من خلال اكتشاف مخاطر الامتثال لمتطلبات FR المرتبطة بالسُمك قبل تصنيع العِدّة.
| المواد | تصنيف سماكة 3.2 مم | تصنيف 1.6 mm | تصنيف 0.8 mm |
|---|---|---|---|
| جهاز كمبيوتر (شاغرة) | V-0 | V-2 | HB |
| PC/ABS + FR | V-0 | V-0 | V-1 |
| PA66-GF30 + FR | V-0 | V-0 | V-0 |
| PBT-GF20 + FR | V-0 | V-0 | V-1 |
تمثل خطوط اللحام خطرًا خطيرًا بشكل خاص فيما يتعلق بالسمك. يمكن لخط اللحام الذي تتلاقى فيه واجهتي الذوبان أن يقلل من مثبطات اللهب المحلية3 تركيز المادة المضافة بنسبة 5–15% مقارنةً بالكتلة الأساسية. تحدد محاكاة تدفق القالب لدينا جميع مواقع خطوط اللحام قبل تصنيع العِدّة، مما يتيح إعادة تموضع البوابة لنقلها بعيدًا عن المناطق التي ستُقطع منها عينات اختبار UL 94.
يمثل تجفيف المواد متغير امتثال آخر كثيرًا ما يُغفل. فيجب تجفيف راتنجات FR الاسترطابية مثل PA66 وPC/ABS إلى مستويات الرطوبة التي تحددها الشركة المصنّعة (عادةً ≤0.02% لـ PC و≤0.2% لـ PA66) قبل المعالجة. وتسبب المادة غير المجففة تحللًا مائيًا أثناء الحقن، ما يخفض الوزن الجزيئي والقدرة على تكوين الفحم. ويمكن لانخفاض الوزن الجزيئي بنسبة 15% في PA66-FR غير المجفف أن يخفض تصنيف UL 94 V-0 إلى V-1 أو HB عند سماكة الجدار الاسمية نفسها.
"قد لا تحقق مادة مصنفة UL 94 V-0 عند 3.2 mm تصنيف V-0 عند سُمك جدار قدره 1.5 mm."True
تصنيفات UL 94 خاصة بالسماكة. وقد اختُبرت كل سماكة مدرجة بصورة مستقلة. ومع انخفاض سماكة الجدار، تقل كتلة البوليمر المتاحة لتكوين طبقة كربونية واقية، وقد تحترق العينة مدة أطول من حد V-0 البالغ 10 ثوانٍ. يجب على المصممين التحقق من تصنيف ورقة البيانات تحديدًا عند أنحف مقطع في تصميم الغلاف، وليس عند سماكة الجدار الاسمية فقط.
"تؤدي إضافة المزيد من المادة المضافة المثبطة للهب دائمًا إلى تحسين تصنيف UL 94 للبوليمر."False
تخضع نسبة مثبط اللهب لعوائد متناقصة ولها حد عملي أعلى. فتجاوز النسبة المثلى (عادةً 15–25 wt%) قد يسبب هجرة إلى السطح، ما يضعف الخواص الميكانيكية دون تحسين إضافي لتصنيف الاحتراق. وفي بعض الأنظمة قد تعطل الزيادة المفرطة تكوين الفحم. ويتطلب الخلط الصحيح موازنة مستوى FR مع الأداء الميكانيكي، وتحسينه بقياس السعرات الحرارية للاحتراق.
ما قواعد التصميم الأساسية للقولبة بالحقن لأغلفة البطاريات المتوافقة مع UL 94؟
تحكم سبع قواعد تصميمية الامتثال لمعيار UL 94 في أغلفة البطاريات المصبوبة بالحقن: الحفاظ على سماكة جدار دنيا تساوي أو تتجاوز القيمة المعتمدة V-0 في كامل القطعة؛ تجنب الانتقالات المفاجئة في السماكة بنسبة أكبر من 2:1؛ إبقاء سماكة الضلع عند 50–60% من الجدار المجاور؛ تصميم جدران الدعامات عند 60% من الجدار الاسمي؛ وضع البوابات بعيدًا عن المقاطع الرقيقة؛ استخدام مجارٍ مستديرة بالكامل أو شبه منحرفة لتقليل تدهور إضافات FR بفعل القص؛ وتطبيق أنصاف أقطار لا تقل عن 0.5 mm للزوايا الداخلية لمنع التشقق الإجهادي.
يُعد موقع البوابة بالغ الأهمية خصوصًا للمركبات المثبطة للهب (FR). فالقص العالي عند بوابة سيئة الموضع قد يحلل حراريًا إضافات FR الفوسفورية أو النيتروجينية أثناء العبور، مما ينشئ منطقة غنية بالراتنج قرب البوابة تفشل في اختبار UL 94 حتى لو كانت المادة السائبة معتمدة. وفي مصنعنا، نؤكد بقاء معدلات القص عند البوابة دون 50,000 s⁻¹ للمركبات المحملة بمثبطات اللهب، ونحدد بئر كتلة باردة عند ذراع الصب لالتقاط أول مصهور مملوء والأعلى قصًا قبل وصوله إلى التجويف.
| عنصر التصميم | القاعدة | السبب |
|---|---|---|
| الجدار الاسمي | ≥ السماكة المعتمدة لفئة V-0 + هامش 0.2 mm | تعويض الانكماش وتغير التدفق |
| انتقال الجدار | حد أقصى لخطوة السُمك بنسبة 2:1 | يمنع تركّز الإجهاد والاحتراق النافذ |
| سماكة الضلع | 50–60% من الجدار المجاور | يتجنب الأضلاع الرقيقة تحت عتبة V-0 |
| جدار النتوء الأسطواني | 60% من الجدار الاسمي | يحافظ على ثبات محتوى مثبط اللهب |
| نصف قطر الزاوية (داخلي) | ≥ 0.5 mm | يمنع التشقق الإجهادي والانفصال الطبقي |
| معدل القص عند البوابة | < 50,000 s⁻¹ للمركّبات المثبطة للهب FR | يمنع تدهور FR المضافة عند البوابة |
| زاوية السحب | ≥ 1.5° دقيقة، 2° موصى به لخلطات FR | يقلل إجهاد القذف على مركبات FR الهشة |
تستحق زوايا السحب اهتمامًا خاصًا للمركبات المحملة بـ FR. تعمل معظم إضافات مثبطات اللهب على تقليل متانة الصدمات بنسبة 10-25%، مما يجعل مركبات FR أكثر هشاشة من نظيراتها غير المملوءة. يزيد السحب غير الكافي (أقل من 1.5 درجة) من قوة القذف، مما يؤدي إلى خطر حدوث تشققات عند خط الفراق. نوصي بحد أدنى 2 درجة من السحب لجميع الجدران الرأسية في الأجزاء المركبة FR، و3 درجات أو أكثر للأسطح المنسوجة.
ميزات التجميع وخط الفراق في العبوات المركبة FR
تُدخل خصائص التجميع، مثل الوصلات الكبسية والمفصلات الحية والحشوات المركبة بالكبس، تركيزات إجهاد موضعية في مركبات FR. ولأن إضافات FR تخفض الاستطالة عند الكسر من 80–120% (PC غير مملوء) إلى 10–25% (FR-PC)، فإن خصائص الكبس المصممة لـ PC القياسي غالبًا ما تنكسر أثناء التجميع عند صنعها من FR-PC. نخفض زوايا انحراف الوصلات الكبسية بنسبة 40–50% مقارنة بقيم خط أساس PC غير المملوء عند تصميم خصائص تجميع أغلفة البطاريات من مركبات FR. كما يحتاج موضع خط الفصل إلى مراجعة: فقد يؤدي تقاطع درزة خط الفصل مع مستوى قطع عينة UL 94 المتوقع إلى فشل الاختبار في منطقة خط اللحام.
"يمكن أن يؤثر موضع البوابة في اجتياز الجزء المصبوب بالحقن لاختبار الاحتراق الرأسي UL 94."True
يمكن لمعدلات القص المرتفعة عند البوابات سيئة التموضع أن تحلل إضافات مثبطات اللهب حراريًا في تيار المصهور، مما ينشئ منطقة غنية بالراتنج وفقيرة بـ FR قرب البوابة. وقد تكون لهذه المنطقة الموضعية سرعة احتراق أعلى أو زمن إخماد أطول من كتلة المادة، فتفشل القطعة في اختبار الاحتراق الرأسي حتى عندما يكون المركب معتمدًا بالكامل. يجب إبقاء معدلات قص البوابة دون 50,000 s⁻¹ للمركبات المحملة بـ FR.
"تتفوق مثبطات اللهب المحتوية على الهالوجين دائمًا على الأنظمة الخالية من الهالوجين في اختبار UL 94."False
يمكن لأنظمة مثبطات اللهب الحديثة الخالية من الهالوجين4، القائمة على الفوسفور العضوي أو النيتروجين والفوسفور المنتفخ أو ثلاثي هيدرات الألومنيوم، تحقيق تصنيف UL 94 V-0 عند سماكات جدار مماثلة أو أقل مقارنةً بأنظمة مثبطات اللهب المبرومة. ويتزايد تفضيل الأنظمة الخالية من الهالوجين في تطبيقات البطاريات لأنها تقلل تولد غازات الاحتراق السامة، وهو اعتبار بالغ الأهمية للسلامة أثناء حالات الانفلات الحراري للبطارية.
كيف يُختبر الامتثال لمعيار UL 94 ويُحافَظ عليه أثناء الإنتاج؟
يتضمن التحقق من الامتثال لمعيار UL 94 ثلاث طبقات: اعتماد المادة (ينفذه مورّد الراتنج مرة واحدة لكل درجة وسماكة)، والتحقق من المواد الواردة (اختبار احتراق على صفائح عينات لكل دفعة)، واختبار تدقيق الجزء النهائي. في مصنعنا، تُخضع كل دفعة مادة جديدة خمسة نماذج لاختبار احتراق رأسي قبل دخولها الإنتاج. وتُعزل الدفعة التي تفشل وتُعاد — فنحن لا نفترض استمرار صلاحية الاعتماد عند تغير الدفعات، لأن تركيز إضافات تثبيط اللهب قد يتفاوت بنسبة ±10% بين الدفعات ضمن تفاوتات التصنيع العادية. وللتطبيقات التي تتطلب الامتثال لمعيار IEC 60695-2، نجري أيضًا اختبار السلك المتوهج5 على عينات ممثلة من أول دورة إنتاج.
| الطبقة | من ينفذه | التكرار | الإجراء عند الفشل |
|---|---|---|---|
| شهادة المادة | مورّد الراتنج (مدرج في قوائم UL) | مرة واحدة لكل درجة/سماكة | استخدم درجة معتمدة مختلفة |
| التحقق من الدفعة الواردة | المعالج (زيتارمولد) | كل دفعة مواد جديدة | اعزل الدفعة، وأعد اختبار 20 عينة |
| التحكم في معلمات العملية | مهندس عمليات | كل وردية | أوقف العمل، وافحص، وأعد اختبار 3 عينات |
| تدقيق القطعة النهائية | فريق الجودة | كل 5000 قطعة | ارفض الدفعة إذا فشلت العينات |
قد يضعف انحراف معلمات العملية أداء UL 94 في الإنتاج. وأكثر ثلاثة أسباب جذرية شيوعًا للأعطال الميدانية في القطع المعتمدة سابقًا هي ارتفاع حرارة المصهور فوق نقطة تحلل مضاف FR، وطول زمن المكوث في الأسطوانة، أو تجاوز المواد المعاد طحنها 20% من الوزن. نراقب يوميًا فاصل تطهير الأسطوانة، وانحراف حرارة المصهور، ونسبة المواد المعاد طحنها في جميع أعمال مركبات FR.
يستحق زمن مكوث المادة في الأسطوانة اهتمامًا خاصًا. تبدأ المركبات المحملة بمثبطات اللهب FR، ولا سيما التي تستخدم أنظمة الفوسفور العضوي أو الأنظمة الانتفاخية، في التحلل فوق 280–300 °C بحسب التركيبة المحددة. وقد تتسبب انقطاعات الإنتاج في بقاء المادة داخل أسطوانة ساخنة لمدة 30–60 دقيقة، بما يتجاوز كثيرًا نافذة المكوث الآمن البالغة 8–15 دقيقة للعديد من مركبات FR. يفرض بروتوكول الإنتاج لدينا تطهيرًا كاملًا للأسطوانة بعد أي انقطاع يتجاوز 10 دقائق في مهام FR، مع التخلص من أول 3–5 حقنات قبل الاستئناف.
اعتبارات امتثال الملونات والمواد المعاد طحنها
توافق الملوّن متغير امتثال أخير يستحق الاهتمام. فقد تتداخل بعض الأصباغ العضوية—ولا سيما الحمراء والصفراء القائمة على كيمياء الآزو—مع آلية تكوين الفحم لبعض إضافات FR. وهذه مشكلة معروفة في أنظمة PA66-FR. ونحدد اختبار توافق الأصباغ ضمن بروتوكول اعتماد اللون القياسي لمشروعات أغلفة البطاريات، مع تأكيد احتفاظ المركّب الملون النهائي بتصنيف V-0 المعتمد عند سماكة جدار الإنتاج. ويتطلب أي تغيير في الملوّن إعادة اختبار احتراق للتأهيل بخمس عينات قبل دخول اللون الجديد إلى الإنتاج.
كيف تضمن ZetarMold الامتثال لمعيار UL 94 V-0 طوال دورة الإنتاج؟
تحقق ZetarMold امتثالًا متسقًا لـ UL 94 V-0 عبر عملية من أربع مراحل: تأهيل المادة قبل العِدّة، ومحاكاة تصميم القالب لتوحيد سماكة الجدار، والتحكم الإحصائي في العملية أثناء الإنتاج لدرجة حرارة المصهور، وتدقيق اختبار الاحتراق في نهاية الدفعة. وباستخدام 47 ماكينة قولبة بالحقن ومكتبة مواد تضم أكثر من 400 درجة، منها 35+ مركبًا معتمدًا وفق UL 94 V-0، نعالج أغلفة بطاريات مثبطة للهب بكميات من 500 إلى 5,000,000 جزء سنويًا.
منتجاتنا تحليل DFM تُدقَّق في كل مشروع جديد لغلاف بطارية مناطق مخاطر UL 94، وهي: القرب من البوابة، والأضلاع الرقيقة، وتجمعات النتوءات الأسطوانية، وانتقالات سماكة الجدار، والمواقع المتوقعة لخطوط اللحام. ننشئ خريطة حرارية لسماكة الجدار من محاكاة تدفق القالب ونتحقق من أن كل منطقة في التجويف تستوفي أو تتجاوز الحد الأدنى المعتمد لتصنيف V-0 لدرجة الراتنج المحددة. تكشف عملية DFM لدينا فجوات الامتثال المرتبطة بالسماكة في مشروع واحد تقريبًا من كل 5 مشروعات، مما يوفر للعملاء $8,000–$40,000 من تكاليف إعادة العمل على القالب.
| القدرة | المواصفة |
|---|---|
| ماكينات القولبة بالحقن | 47 ماكينة كهربائية بالكامل، بقوة إغلاق 50–2000 T |
| درجات معتمدة وفق UL 94 V-0 متوفرة في المخزون | 35+ بما فيها الدرجات الخالية من الهالوجين |
| معدات اختبار الحروق الداخلية | حجرة احتراق رأسية وأفقية وفق UL 94 |
| محاكاة سماكة الجدار | تحليل ملء القالب وتبريده باستخدام Moldflow |
| مدة إنجاز مراجعة DFM | 48 ساعة لهندسة الحاوية القياسية |
| الحد الأدنى لكمية الطلب لدرجات FR | 500 قطعة (جسر من النموذج الأولي إلى الإنتاج) |
أسئلة شائعة حول القولبة بالحقن المقاومة للهب وفق UL94؟
ما الفرق بين UL 94 V-0 و V-1 لصناديق البطاريات؟
يكمن الفرق الحاسم في زمن الإطفاء وسلوك التقطير. يتطلب V-0 أن تنطفئ ذاتيًا كل واحدة من عينات الاختبار العشر خلال 10 ثوانٍ بعد تعريضها للهب لمدة 10 ثوانٍ، من دون قطرات مشتعلة. يسمح V-1 بمدة تصل إلى 30 ثانية مع استمرار حظر القطرات المشتعلة. ويسمح V-2 بمدة 30 ثانية وبقطرات غير مسببة للاشتعال. بالنسبة لأغلفة بطاريات الليثيوم-أيون، تشترط معظم معايير OEM والمعيار IEC 62133 تصنيف V-0، لأن قطرة مشتعلة من غلاف V-1 أو V-2 قد تشعل مؤشر القطن أسفل عينة الاختبار—وفي الاستخدام الفعلي قد تشعل مواد أخرى في حزمة البطارية. تحدد معظم معايير الإلكترونيات الاستهلاكية V-0 كحد أدنى؛ بينما تحدد وحدات بطاريات المركبات الكهربائية بشكل متزايد 5VB.
هل يمكن استخدام ABS القياسي لحقن قوالب علب البطاريات UL 94؟
لا يحقق ABS القياسي غير المقوّى سوى تصنيف HB (الاحتراق الأفقي) — وهو أدنى تصنيف في UL 94 — ولا يكفي لأغلفة البطاريات. ويمكن لدرجات ABS المثبطة للهب والمركبة بإضافات محتوية على الهالوجين أو خالية منه تحقيق V-0 عند سماكات جدار 1.5–3.2 mm. لكن FR-ABS يتمتع بمقاومة صدمات محززة أقل (عادةً 12–18 kJ/m² مقابل 25–35 kJ/m² لـABS القياسي) وHDT أقل. وبالنسبة إلى معظم تطبيقات البطاريات، يوفر PC أو PC/ABS مع إضافات FR خالية من الهالوجين مزيجًا أفضل من الامتثال لـV-0 ومقاومة الصدمات وسهولة المعالجة. تحقّق دائمًا من إدراج درجة ABS المحددة لدى UL عند سُمك الجدار المطلوب.
كيف يرتبط اختبار السلك المتوهج بمعيار UL 94 لحاويات البطاريات؟
اختبار السلك المتوهج (IEC 60695-2-11 إلى -13) اختبار إشعال تكميلي يحاكي وصلة كهربائية محملة بإفراط بدل اللهب المكشوف. وهو مطلوب بموجب IEC 62133 (سلامة البطاريات للتطبيقات المحمولة) وIEC 60335 (الأجهزة المنزلية). وبينما يختبر UL 94 مقاومة الاشتعال المستمر، يقيم اختبار السلك المتوهج قابلية الاشتعال من عنصر تسخين متوهج عند 550–960 °C. وقد تجتاز مادة UL 94 V-0 لكنها تفشل في اختبار السلك المتوهج عند 850 °C—وهو متطلب IEC 62133 النموذجي لأغلفة البطاريات. وينبغي تحديد الاختبارين معًا في تأهيل المادة لأي تصميم غلاف بطارية.
ما هي تكلفة العلاوة لراتنجات قولبة الحقن UL 94 V-0 مقابل الدرجات القياسية؟
تفرض الراتنجات المعتمدة وفق UL 94 V-0 زيادة سعرية قدرها 1.50–6.00 دولارات لكل كغ مقارنةً بنظيراتها غير المحشوة من الدرجات السلعية، بحسب نظام مقاومة اللهب. وتحمل درجات V-0 الخالية من الهالوجين أعلى زيادة، عادةً 30–50% فوق النظيرات المحتوية على الهالوجين، لأن حزم إضافات الفوسفور والنيتروجين أغلى إنتاجًا وخلطًا. وبالنسبة إلى غلاف بطارية بوزن حقنة 200 غرام ودورة إنتاج 100,000 قطعة، تترجم زيادة تكلفة المادة إلى نحو 30,000–120,000 دولار سنويًا. ومع ذلك، فإن تكلفة استدعاء منتج أو مطالبة مسؤولية بسبب حريق بطارية كان يمكن منعه تتجاوز هذه الزيادة بكثير في معظم فئات المنتجات.
هل يمكن استخدام المواد المعاد تدويرها أو المطحونة في تشكيل غلاف البطارية UL 94 V-0؟
يمكن استخدام إعادة الطحن من مادة معتمدة من UL 94 V-0 بحدود صارمة: بما لا يزيد عن 20% من الوزن الإجمالي للطلقة، ويُقبل إعادة الطحن من نفس مجموعة المادة فقط. كل دورة حرارية إضافية خلال البرميل يمكن أن تقلل من تركيز مثبطات اللهب المضافة بنسبة 2-5%، لذلك لا ينبغي استخدام إعادة الطحن من أكثر من دورة إعادة معالجة واحدة. لا يمكن افتراض أن الراتينج المعاد تدويره (PCR) بعد الاستهلاك يحمل تصنيف UL 94 V-0 الأصلي ما لم يتم اعتماد مركب PCR بشكل مستقل وإدراجه في قائمة UL بسماكة الجدار المحددة. يتطلب أي تغيير في جزء إعادة الطحن إجراء اختبار حرق كامل مكون من 5 عينات لإعادة التحقق من الامتثال.
هل يضمن شهادة UL 94 V-0 على اللوحة أن ينجح الجزء المصبوب في الاختبار؟
لا. يختبر اعتماد لوح UL 94 V-0 عينات متجانسة في ظروف مضبوطة. أما القطعة المصبوبة بالحقن فلها سُمك جدار متغير وخطوط لحام وإجهاد متبقٍ ومناطق تحلل لمثبط اللهب ناتجة عن البوابة — ولا يوجد أي منها في لوح مسطح. ويمكن لخطوط اللحام خفض التركيز المحلي لإضافات مثبط اللهب بنسبة 5–15% مقارنة بكتلة المادة، مما قد يسبب احتراقًا نافذًا موضعيًا. والطريقة الوحيدة للتأكد من أن الغلاف المصبوب النهائي يستوفي UL 94 V-0 هي قطع عينات من القطعة الفعلية — بما فيها مقاطع قرب خطوط اللحام والجدران الرقيقة — واختبارها بصورة مستقلة. وتجري ZetarMold هذا التحقق للقطعة النهائية كخطوة قياسية في بروتوكول تأهيل منتجات FR لدينا.
UL 94: UL 94 هو معيار نشرته Underwriters Laboratories لقياس قابلية اشتعال المواد البلاستيكية المستخدمة في الأجهزة والمعدات، وتصنيفها بدءًا من HB (أبطأ معدل احتراق)، ثم V-2 وV-1 وV-0 (انطفاء ذاتي خلال 10 ثوانٍ)، وصولًا إلى 5VA و5VB. ↩
الانفلات الحراري: يشير الانفلات الحراري إلى تفاعل طارد للحرارة ذاتي التعزيز داخل خلايا بطاريات الليثيوم أيون، حيث يؤدي ارتفاع درجة الحرارة إلى تسريع توليد مزيد من الحرارة، وقد تصل الحرارة إلى 700–900 °C إذا لم يُحتوَ التفاعل بواسطة حاوية مقاومة للحريق. ↩
مثبط للهب: مثبط اللهب هو مادة كيميائية مضافة تُدمج في البوليمر—وتُقاس نسبتها المئوية بالوزن—فتعوق الاحتراق من خلال إطلاق الماء، أو تكوين طبقة متفحمة، أو إخماد الجذور الحرة في اللهب، مما يقلل معدل انتشار الحريق. ↩
مثبط لهب خالٍ من الهالوجين: مثبط اللهب الخالي من الهالوجين هو مادة مضافة تحقق تصنيفات UL 94 V-0 أو V-1 من دون مركبات البروم أو الكلور، وتعتمد بدلًا من ذلك على آليات الفوسفور أو النيتروجين أو الهيدروكسيدات المعدنية لتقليل سُمية غازات الاحتراق. ↩
اختبار السلك المتوهج: اختبار السلك المتوهج هو إجراء وفق IEC 60695-2، يُطبَّق فيه سلك مسخَّن بالمقاومة عند درجة حرارة تتراوح بين 550 و960 °C على عينة بلاستيكية لمدة 30 ثانية لتقييم ما إذا كانت المادة تنطفئ ذاتيًا ولا تتسبب في نشوب حريق في المعدات الإلكترونية عند الاستخدام النهائي. ↩
