ما النقاط المشتركة في قولبة المنتجات البلاستيكية الشفافة بالحقن؟

لماذا تتطلب عملية حقن البلاستيك الشفاف اهتمامًا خاصًا؟

تتطلب قولبة البلاستيك الشفاف بالحقن انضباطًا في العملية يفوق قولبة الأجزاء المعتمة بكثير، لأن كل عيب داخلي، من فقاعات وخطوط تدفق وتلوث وآثار إجهاد، يصبح مرئيًا للعين المجردة. ومن خلال أكثر من 20 عامًا من التصنيع في Zetar، تعلمنا أن الإنتاج المتسق لأجزاء صافية ومقبولة بصريًا من أصعب تحديات صناعة القولبة بالحقن¹.

يمتد السوق العالمي للمنتجات البلاستيكية الشفافة عبر عدسات إضاءة السيارات وأغلفة الأجهزة الطبية وشاشات الإلكترونيات الاستهلاكية وحاويات تعبئة الأغذية والمكونات البصرية. ولا تتطلب هذه التطبيقات الشفافية فحسب، بل الدقة الأبعادية وجودة السطح والسلامة الإنشائية أيضًا — وكلها تستلزم إتقان عدة متغيرات مترابطة في العملية.

ما يجعل قولبة الأجزاء الشفافة صعبة على نحو فريد هو أن العيوب غير المرئية في الأجزاء الملونة أو المعتمة تصبح واضحة فورًا. فقد تجعل فقاعة هواء صغيرة أو علامة تدفق خافتة أو ضبابية طفيفة ناتجة من الرطوبة الجزء الشفاف غير صالح للاستخدام. ولهذا يجب ضبط كل مرحلة من العملية — بدءًا من اختيار المادة وتجفيفها، مرورًا بتصميم القالب ومعلمات العملية، ووصولًا إلى المعالجة اللاحقة — بعناية وفق معيار أعلى من القولبة التقليدية.

ما المواد الأنسب للمنتجات الشفافة المصبوبة بالحقن؟

أكثر ثلاثة أنواع من البلاستيك الشفاف استخدامًا في القولبة بالحقن هي البولي كربونات (PC)²، وبولي ميثيل ميثاكريلات (PMMA، المعروف عادة بالأكريليك)³، والبوليسترين الشفاف (PS). وتوفر كل مادة توازنًا مختلفًا بين الصفاء البصري ومقاومة الصدمات والحرارة وقابلية المعالجة.

في Zetar، نعمل بانتظام مع المواد الثلاث كلها ونوجه عملاءنا إلى أفضل خيار وفق متطلبات تطبيقاتهم المحددة. وفيما يلي مقارنة مفصلة:

إلى جانب هذه المواد الأساسية الثلاث، تُستخدم درجات شفافة من PET وPETG وSAN ‏(ستايرين أكريلونيتريل)، وحتى بعض أنواع النايلون الشفاف، في تطبيقات متخصصة. والمهم هو مطابقة خصائص المادة مع المتطلبات الوظيفية لمنتجك — لا مجرد اختيار أوضح خيار متاح.

ما مدى أهمية تجفيف المادة للأجزاء البلاستيكية الشفافة؟

يمكن القول إن تجفيف المادة هو أهم خطوة تحضيرية منفردة في قولبة البلاستيك الشفاف بالحقن. ولو كان بإمكاني تقديم نصيحة واحدة لأي شخص جديد في قولبة المواد الشفافة، فستكون: لا تقلل أبدًا من تأثير الرطوبة في الصفاء البصري.

التجفيف المناسب، تقليل درجة حرارة الانصهار

فيما يلي معلمات التجفيف الموصى بها للمواد الشفافة الرئيسية الثلاث:

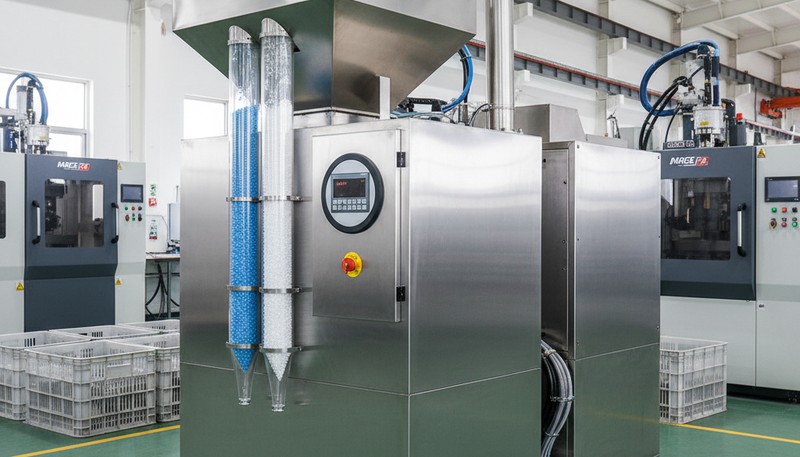

في Zetar، نستخدم مجففات تجفيف مخصصة لجميع عمليات المعالجة الشفافة للمواد والتحقق من محتوى الرطوبة من خلال اختبار المعايرة بالتحليل الحجمي Karl Fischer قبل كل عملية إنتاج. نحن نضمن أيضًا أن نظام التغذية من القادوس إلى البرميل مغلق ومعزول لمنع إعادة امتصاص الرطوبة أثناء المعالجة.

من الأخطاء الشائعة التي نراها في المصانع الأقل خبرة استخدام مجففات الهواء الساخن بدلًا من مجففات المواد المجففة مع PC وPMMA. فلا تستطيع مجففات الهواء الساخن تحقيق نقاط الندى المنخفضة اللازمة لتجفيف هذه الراتنجات الاسترطابية بشكل صحيح، ولا سيما في المناخات الرطبة مثل جنوب الصين.

ما ميزات تصميم القالب الأساسية للأجزاء الشفافة؟

يختلف تصميم قوالب الأجزاء البلاستيكية الشفافة عن القوالب التقليدية في جوانب جوهرية عدة، أهمها جودة تشطيب السطح وتصميم البوابة وتخطيط نظام التبريد. وفي Zetar، يطبق فريق تصميم القوالب⁴ لدينا قواعد تصميم محددة لكل مشروع لأجزاء شفافة.

تشطيب السطح: ينتقل سطح تجويف القالب مباشرة إلى سطح الجزء. وفي الأجزاء الشفافة، يجب صقل التجويف إلى تشطيب مرآتي، عادة SPI A1 ‏(صقل بالماس، Ra ≤ 0.012 μm) أو SPI A2 ‏(صقل عالٍ، Ra ≤ 0.025 μm). وسيظهر في الجزء الشفاف أي خدش أو أثر أداة أو خط تشغيل في التجويف. ونستخدم فولاذ S136 المقاوم للصدأ، أو ما يعادله، لتجاويف الأجزاء الشفافة لأنه يقبل صقلًا فائقًا ويقاوم التآكل الناتج عن التكاثف أثناء التبريد.

تصميم البوابة: يؤثر نوع البوابة وموضعها كثيرًا في الجودة البصرية للأجزاء الشفافة. وتشمل الاعتبارات الرئيسية ما يلي:

• تجنب البوابات المباشرة على الأسطح البصرية — فأثر البوابة واضطراب التدفق ينشئان علامات مرئية
• توفر البوابات المروحية أو البوابات الغشائية تدفقًا أكثر تجانسًا للألواح الشفافة المسطحة
• تعمل البوابات النقطية جيدًا مع القطع الشفافة الصغيرة، لكنها قد تترك آثارًا ظاهرة
• توفر أنظمة المجاري الساخنة ذات بوابات الصمامات أنظف أثر بوابة للقطع الشفافة

التنفيس: يؤدي ضعف التنفيس إلى احتجاز الهواء وتكوين فقاعات أو آثار احتراق مرئية في الأجزاء الشفافة. نصمم فتحات تنفيس عند كل نقطة تلتقي فيها جبهات التدفق، بعمق 0.02–0.03 mm عادة لمادة PC و0.03–0.04 mm لمادة PMMA.

التبريد: يمنع التبريد المتجانس الإجهاد الداخلي الذي يسبب الانكسار المزدوج، وهو تشوه بصري ناتج عن الإجهاد يظهر تحت الضوء المستقطب. وتوفر قنوات التبريد المطابقة، الممكن تصنيعها بإدخالات معدنية مطبوعة ثلاثي الأبعاد، أعلى تجانس في تبريد الأجزاء الشفافة المعقدة.

كيف تحسّن معلمات العملية لتحقيق الوضوح البصري؟

يتطلب تحقيق الشفافية البصرية في الأجزاء الشفافة المصبوبة بالحقن تحكمًا دقيقًا في عدة معلمات مترابطة للعملية. وتتفاعل سرعة الحقن وحرارة المصهور وحرارة القالب وضغط الحشو وزمن التبريد جميعًا لتحديد الجودة البصرية النهائية للجزء.

استنادًا إلى خبرتنا الواسعة في Zetar، فيما يلي اعتبارات العملية الحاسمة:

درجة حرارة المصهور: تتطلب المواد الشفافة عمومًا درجات حرارة مصهور أعلى من نظيراتها المعتمة لضمان الانصهار الكامل والتدفق المتجانس. نشغّل PC عادة عند 280–310°C، وPMMA عند 220–260°C، وPS الشفاف عند 190–230°C. ويؤدي انخفاض الحرارة إلى خطوط تدفق وضعف نسخ السطح، بينما تؤدي زيادتها إلى التحلل والاصفرار.

سرعة الحقن: تحقق سرعات الحقن المتوسطة إلى العالية أفضل نتائج بصرية لمعظم الأجزاء الشفافة. فالملء البطيء يسمح لجبهة المصهور بالتبرد مبكرًا، فتظهر خطوط التدفق واللحام، بينما تولد السرعة المفرطة حرارة قص وقد تسبب تدفقًا نفاثًا أو آثار احتراق. ونستخدم ملفات حقن متعددة المراحل تبدأ بسرعة أعلى لملء التجويف ثم تتباطأ قرب النهاية لمنع الحشو الزائد.

درجة حرارة القالب: تحسن درجات الحرارة الأعلى، 80–120°C لمادة PC و60–80°C لمادة PMMA، نسخ السطح وتقلل الإجهاد الداخلي، لكنها تزيد زمن الدورة. ونوازن في كل مشروع بين درجة حرارة القالب ومتطلبات زمن الدورة.

ضغط الحشو والتثبيت: ضغط الحشو الكافي ضروري لمنع علامات الغور والفراغات الداخلية التي تظهر بوضوح في الأجزاء الشفافة. نستخدم عادة 60–80% من ضغط الحقن كضغط تثبيت، مع حساب زمن تجمد البوابة حسابًا صحيحًا.

ما هي العيوب الشائعة التي تحدث في الأجزاء الشفافة وكيف يمكنك منعها؟

تتعرض الأجزاء الشفافة لمجموعة من العيوب التي لا تظهر في الأجزاء المعتمة. ويُعد فهم هذه العيوب وأسبابها الجذرية ضروريًا لتحقيق إنتاج عالي الجودة باستمرار. فيما يلي أكثر المشكلات شيوعًا التي نواجهها ونعالجها في Zetar:

في Zetar، نستخدم نهجًا منهجيًا لمنع العيوب يبدأ بتحليل تدفق القالب⁵ أثناء مرحلة التصميم للتنبؤ بمناطق المشكلات المحتملة، ثم نطبق منهجية القولبة العلمية أثناء تطوير العملية لتحديد نوافذ تشغيل متينة.

كيف ينبغي التعامل مع المنتجات الشفافة وتغليفها بعد القولبة؟

قد تضيع العناية المبذولة في تصنيع القطع الشفافة خلال ثوانٍ بسبب سوء المناولة بعد خروجها من القالب. وتُعد عمليات ما بعد القولبة وإجراءات التغليف مهمة بقدر أهمية عملية القولبة نفسها للحفاظ على الجودة البصرية.

يتضمن بروتوكولنا في Zetar لمناولة القطع الشفافة عدة خطوات حاسمة:

• الإزالة الآلية للأجزاء: نستخدم أذرعًا روبوتية لإزالة الأجزاء الشفافة من القالب تفاديًا لبصمات الأصابع والخدوش وأضرار المناولة.
• المعالجة المضادة للكهرباء الساكنة: تجذب المواد البلاستيكية الشفافة، ولا سيما PC وPMMA، الغبار بفعل الشحنة الساكنة. لذلك نستخدم بخاخات مضادة للكهرباء الساكنة أو قضبان هواء مؤين عند محطة القولبة.
• وضع الغشاء الواقي: نضع غشاء PE واقيًا على الأجزاء الشفافة مرتفعة القيمة فور قولبتها لمنع خدوش السطح أثناء المناولة والتجميع اللاحقين.
• التخمير، عند الحاجة: في أجزاء PC ذات المواصفات البصرية الدقيقة، يخفف التخمير بعد القولبة عند 120–130°C لمدة 1–4 ساعات الإجهاد الداخلي ويحسن الصفاء البصري. ويكتسب ذلك أهمية خاصة في العدسات والمكونات البصرية سميكة الجدار.
• التعبئة في غرفة نظيفة: تُعبأ الأجزاء التي تتطلب أعلى جودة بصرية في ظروف الغرف النظيفة، باستخدام أكياس خالية من الغبار وصوانٍ مبطنة لمنع الخدش أثناء النقل.

يجب أن يراعي تصميم عبوات المنتجات الشفافة عدة مخاطر أثناء الشحن: تلامس الأسطح الذي يسبب الخدش، وتلوث الغبار المشحون ساكنًا، والتعرض للأشعة فوق البنفسجية الذي يصفر بعض المواد، والصدمات المادية التي تسبب ابيضاض الإجهاد. ونصمم حلول تغليف مخصصة لكل منتج شفاف لمعالجة هذه المخاطر المحددة.

الأسئلة الشائعة (FAQ)

هل يمكن تحقيق أجزاء شفافة بصريًا بمعدات القولبة بالحقن القياسية؟

نعم، لكن يجب أن تكون المعدات نظيفة وجيدة الصيانة ومهيأة على نحو صحيح. لا تحتاج إلى آلات متخصصة للمواد الشفافة فقط، لكنك تحتاج إلى مجففات بمادة مجففة وأنظمة نظيفة لمناولة المواد وتحكم دقيق في درجة الحرارة. وفي Zetar، نخصص أسطوانات ولوالب محددة لمعالجة المواد الشفافة لمنع التلوث المتبادل من المواد الملونة.

ما درجة تشطيب السطح اللازمة لتجاويف قوالب الحقن الشفافة؟

بالنسبة إلى القطع الشفافة بصريًا، ينبغي تلميع تجويف القالب إلى SPI A1 ‏(Ra ≤ 0.012 μm) أو SPI A2 ‏(Ra ≤ 0.025 μm). تضمن درجات التشطيب المرآتي هذه ألا يضيف سطح القالب أي نسيج أو علامات مرئية إلى القطعة الشفافة. ويوصى باستخدام الفولاذ المقاوم للصدأ S136 أو ما يعادله لما يتمتع به من قابلية فائقة للتلميع ومقاومة للتآكل.

كيف تؤثر سماكة الجدار في شفافية القطع المقولبة بالحقن؟

تقلل الجدران الأكثر سماكة الشفافية عمومًا لأن الضوء يجب أن يعبر مادة أكثر، مما يزيد احتمال ظهور العيوب الداخلية. ويُعد تجانس سماكة الجدار بالغ الأهمية — إذ تُنشئ الاختلافات تبريدًا تفاضليًا يسبب انكسارًا مزدوجًا ناتجًا عن الإجهاد وتشوهًا مرئيًا. نوصي بالحفاظ على سماكة الجدار متجانسة قدر الإمكان وتجنب الانتقالات المفاجئة في السماكة.

هل يمكن قولبة أجزاء شفافة باستخدام مادة معاد تدويرها (مطحون معاد الاستخدام)؟

تشكيل الحقن للمنتجات البلاستيكية الشفافة: النقاط الرئيسية

ما فرق التكلفة بين القولبة بالحقن الشفافة والمعتمة؟

تكلف القولبة بالحقن الشفافة عادةً أكثر بنسبة 15–30% من الأجزاء المعتمة المكافئة بسبب ارتفاع تكاليف المواد (الدرجات الشفافة أعلى سعرًا)، وارتفاع تكلفة فولاذ القالب وتشطيب السطح (الصقل المرآتي)، ومتطلبات التجفيف والمعالجة الأكثر صرامة، وخطوات فحص الجودة الإضافية. ومع ذلك، تستحق هذه الزيادة في التطبيقات التي يكون فيها الوضوح البصري متطلبًا وظيفيًا أو جماليًا.

الملخص

تشترك قولبة المنتجات البلاستيكية الشفافة بالحقن في عدة متطلبات عملية بصرف النظر عن المادة المحددة المستخدمة: التجفيف الدقيق للمادة، وأسطح القالب المصقولة كالمرآة، ومعلمات الحقن المحسنة، والتعامل الحذر بعد القولبة. وتشكل هذه النقاط المشتركة أساس النجاح في إنتاج الأجزاء الشفافة.

في Zetar، علمتنا خبرتنا الممتدة لعقود مع منتجات PC وPMMA وPS الشفافة في تطبيقات السيارات والطب والإلكترونيات الاستهلاكية والتغليف أن الجودة المتسقة تأتي من انضباط صارم للعملية في كل خطوة. فمن استلام المواد والتحقق من التجفيف، مرورًا بتصميم القالب وتحسين العملية، وصولًا إلى الفحص النهائي والتغليف، يجب أن تلبي كل مرحلة معايير أعلى مقارنةً بإنتاج القطع المعتمة.

سواء كنت تحتاج إلى عدسات سيارات شفافة أو أغلفة أجهزة طبية أو أغطية إلكترونيات استهلاكية أو مكونات بصرية، فإن فريقنا الهندسي مستعد لتطبيق خبرته في القولبة الشفافة على مشروعك المقبل. تواصل مع Zetar للحصول على مراجعة DFM مجانية واستشارة في القولبة الشفافة. وراجع دليلنا الكامل للقولبة بالحقن للحصول على نظرة شاملة.

1. القولبة بالحقن: عملية تصنيع يُحقن فيها البلاستيك المنصهر تحت ضغط عالٍ داخل تجويف قالب مشغّل بدقة، ثم يبرد ويُقذف كجزء نهائي. وهي أكفأ طريقة للإنتاج الكمي للمكونات البلاستيكية المعقدة. ↩

2. البولي كربونات (PC): لدن حراري هندسي عالي الأداء، معروف بمقاومته الاستثنائية للصدمات وصفائه البصري ومقاومته للحرارة. ويستخدم على نطاق واسع في الزجاج الواقي وإضاءة السيارات والأجهزة الطبية. ↩

3. PMMA (بولي ميثيل ميثاكريلات): يُعرف أيضًا بالأكريليك، ويحقق أعلى نفاذية للضوء (91–93%) بين المواد البلاستيكية الشفافة الشائعة. كما يتمتع بمقاومة ممتازة للأشعة فوق البنفسجية والعوامل الجوية، لكن مقاومته للصدمات أقل من البولي كربونات. ↩

4. تصميم القالب: العملية الهندسية لتصميم أداة القالب، بما يشمل هندسة التجويف ونظام المجاري وقنوات التبريد وآلية القذف والتنفيس. والتصميم السليم حاسم لجودة الجزء وزمن الدورة وعمر القالب. ↩

5. تحليل تدفق القالب: محاكاة حاسوبية تتنبأ بسلوك تدفق البلاستيك وأنماط التبريد والعيوب المحتملة داخل تجويف القالب قبل التصنيع. وهو ضروري لتحسين مواضع البوابات ومنع المشكلات في الأجزاء الشفافة. ↩
