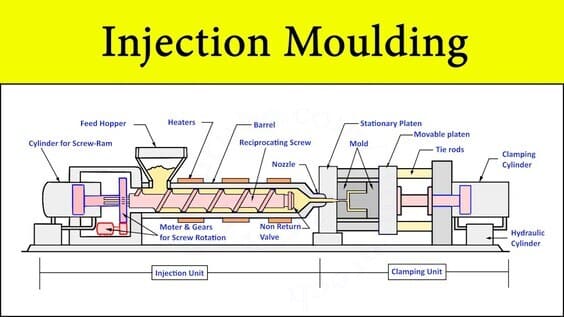

ما تصميم قالب الحقن؟

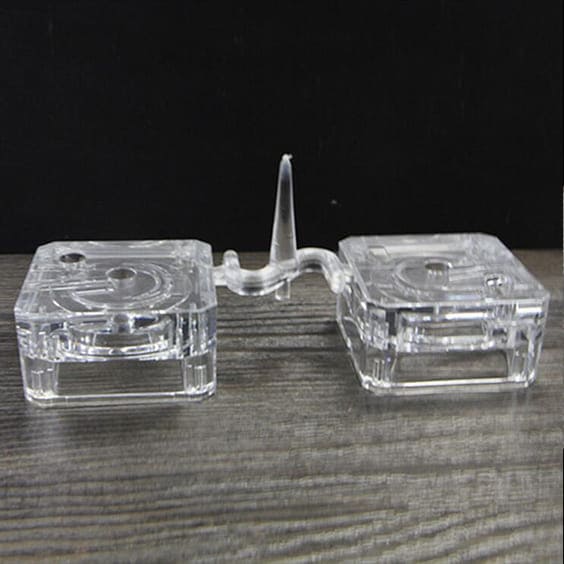

بوابات الحافة

البوابات الجانبية مكون شائع في تصميم قوالب الحقن. وهي سهلة الصنع ولها طيف واسع من التطبيقات. وغالباً ما تكون الحل المثالي للأجزاء الكبيرة ذات المقاطع السميكة الجدران.

ولأنها مصنوعة بمساحة مقطع عرضي أوسع من البوابات الأخرى، يمكن إعادة تشكيلها بسهولة لتناسب الشكل المطلوب. ومن المزايا الأخرى لبوابات الحواف أنها لا تتطلب أي راتنج خاص.

عند اختيار تصميم البوابة، يجب مراعاة عدة عوامل. وتشمل هذه العوامل حجم تجويف القالب والتشذيب التلقائي. بعض البوابات تعمل بشكل أفضل في القوالب ذات التجويف الواحد بينما البعض الآخر أفضل للقوالب متعددة التجاويف. يجب أن يكون عرض قسم البوابة أكبر من العداء الفرعي للقالب لتحقيق التوازن الأمثل لتدفق المواد.

جانب مهم آخر من تصميم البوابة هو وظيفتها. فهي تساعد في التحكم في تدفق البلاستيك عبر القالب، وتوفر أيضًا سطح قالب أكثر تجانسًا. ويقلل التوزيع الصحيح للبوابات المسافة بين المجرى والجزء المصبوب بالحقن. وهذا يحسن التهوية ويتيح التوزيع المتساوي لعلامات الانخساف الناتجة من الانصهار على الجزء البلاستيكي.

يعد اختيار البوابة المناسبة أمرًا ضروريًا لإنتاج المنتجات البلاستيكية. يجب أن يصل البلاستيك المصهور إلى جميع أجزاء القالب قبل التبريد، وإلا سيتصلب بسرعة كبيرة في بعض المناطق وينتج عنه جزء أكثر صعوبة في المعالجة. كما يجب أن يقلل التصميم الجيد أيضًا من فقدان الضغط والحرارة من نظام العداء.

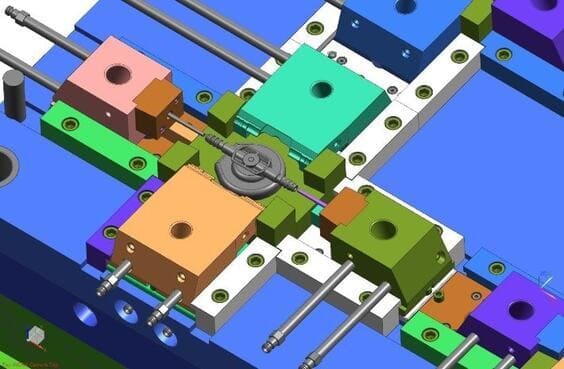

نوى الحركة الجانبية

من أكثر جوانب تطبيقات الحركة الجانبية تحديًا تصميم القوالب. ويتطلب تصميم قوالب الحقن هذه تفكيرًا إبداعيًا لكثرة متغيراتها ومتطلباتها.

تتضمن بعض هذه المتطلبات حجم مكبس وقاعدة أساسية أصغر، مما يجعل القالب أرخص في التصنيع والصيانة. وتشمل المتطلبات الأخرى تخطيطات القالب الأبسط، مما يجعل التصنيع أسهل، ويسمح بتقديم عطاءات تنافسية. غالبًا ما يتم إدخال القوالب ذات الحركة الجانبية من أسفل أو أعلى قالب الحقن. وهذا مفيد لتصنيع الأجزاء ذات الأجزاء المتدلية، ولكنه يضيف أيضًا تعقيدًا وتكلفة.

يرجع السبب في ذلك إلى أن 50% من دورة قالب الحقن مخصصة للتصلب والتبريد. وهذا يعني أن تقليل سماكة التصميم أمر حاسم لخفض التكاليف. وإضافةً إلى ذلك، قد يكون لقالب الحقن ذي القلب الجانبي سطح محبب، ما يزيد جاذبيته الجمالية.

ومن التصميمات الأخرى الشائعة للقالب ذي الحركة الجانبية نظام معياري يستخدم أسطوانة لضغط القالب قبل الحقن. يسمح هذا النظام بأن يكون القالب أصغر حجمًا وأكثر إحكامًا. قد تتطلب بعض التصميمات نظام ضغط جانبي لضغط القلب المعياري الذي يتم تركيبه خارجيًا على قاعدة القالب. ومع ذلك، في كثير من الحالات، تكون الأسطوانة ذات كتلة الكعب كافية.

يجب تصميم قلب العمل الجانبي بطريقة لا تتداخل مع المكونات والهياكل الأخرى. بالإضافة إلى ذلك، يجب أن يضمن تصميم القلب ذو الحركة الجانبية فتح القالب وإغلاقه بسلاسة.

العدائين الباردين

تشمل مزايا المجاري الباردة في تصميم قوالب الحقن انخفاض التكاليف الأولية وسهولة صيانة القالب. ومع ذلك، لا تخلو قوالب المجاري الباردة من العيوب. ومن هذه العيوب كمية هدر تدفق البلاستيك المنصهر أثناء التصنيع. ورغم إمكان إعادة استخدام المجاري الباردة، لا يمكن إعادة تدوير الراتنجات باهظة الثمن، مما يؤدي إلى تكاليف هدر كبيرة.

هناك عيب آخر في العدّادات الباردة وهو تكلفتها العالية. يجب فصلها يدويًا عن الجزء النهائي وإعادة طحنها بعد كل تشغيلة، مما يزيد من وقت الدورة الإجمالي ويبطئ الإنتاج الضخم. وبالإضافة إلى ذلك، تتطلب العدَّادات الباردة بصمة قالب أكبر من العدَّادات الساخنة. كما أن تجميعها أكثر تعقيدًا من العدَّادات الساخنة.

هناك جانب سلبي آخر للمدرجات الباردة وهو أن الجزء سوف يتشوه ويتشقق. لا ينبغي تشكيل المواد الحساسة للحرارة باستخدام هذا النوع من تصميم القوالب. وذلك لأنه يجب تبريد راتنج البلاستيك داخل القوالب الباردة قبل حقنه في تجويف الجزء.

إضافةً إلى ذلك، ينبغي عدم تسخين المجاري الباردة إلى ما يتجاوز درجات حرارة الانصهار الموصى بها. كما يمكن للمجاري المعزولة تقليل كمية الحرارة المفقودة إلى بقية قالب الحقن، مما يسهل تغيير الألوان.

وأخيرًا، يمكن إعادة استخدام المسارات الباردة كمصدر للراتنج لتصنيع الأجزاء. ومع ذلك، فإن النسبة المئوية لإعادة الطحن مقيدة بأوراق العملية ويجب تحديدها في ورقة العملية. يمكن أن تساعد العدَّاءات الباردة في تصميم قوالب الحقن في تحسين إنتاجية القالب. فهي خيار أفضل للإنتاج بكميات كبيرة.

يمكن للمجاري الباردة خفض التكاليف الإجمالية وتقليل زمن دورة القولبة بالحقن. وإضافة إلى تقليل زمن الدورة، تمتاز بمرونة كبيرة في موازنة التجاويف، كما يسهل استبدالها وإعادة تشكيلها، وإن كانت العملية تستغرق وقتًا.

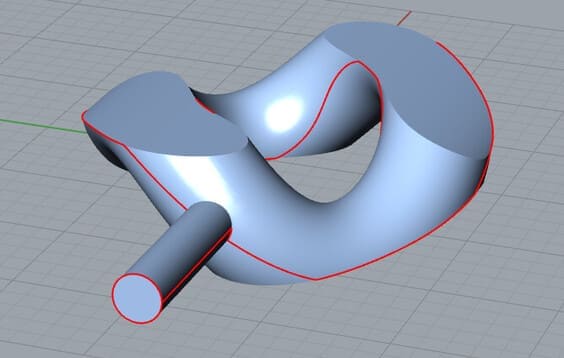

موقع خط الفراق

يُعد موقع خط الفصل اعتبارًا مهمًا في تصميم قالب الحقن، وقد يؤثر في ملاءمة المنتج النهائي ووظيفته. ويجب محاذاة خط الفصل على نحو صحيح لضمان الجودة. وهناك عدة عوامل ينبغي مراعاتها عند تصميمه. وفي الوضع المثالي، ينبغي أن يكون موازيًا لفتحة القالب.

يمكن أن يؤثر موقع خط الفراق على اتجاه الطرد واتجاه الفتح. كما أنه يؤثر على الآثار المتبقية من أنصاف القالب. وبالنظر إلى كل هذه العوامل، من الضروري اختيار موقع خط الفراق بعناية. بمجرد تحديد مكان خط الفراق، يمكنك بعد ذلك تحديد ما إذا كان يجب أن يكون عموديًا أو مشطوفًا أو منحنيًا.

يمثل موضع خط الفصل في تصميم قالب الحقن عاملًا مهمًا في منع الزائد. فإذا لم يُوضع خط الفصل بصورة صحيحة، فقد يتسرب البلاستيك من القالب ويسبب الزائد.

بالإضافة إلى ذلك، يمكن أن يكون لخط الفراق المصمم بشكل سيئ تأثير على جودة الجزء وقوته ومظهره. لذلك، يجب مراعاة موقع خط الفراق بعناية عند تصميم تصميم تصميم قالب الحقن.

يتم تحديد موقع خط الفراق في تصميم قالب الحقن من خلال تقاطع مخروط الفتح للقالب مع مخروط الاقتراب الشامل. ستحدد هذه النقطة أيضًا تصميم الجزء وكيفية ظهور الآثار. يمكن أن يكون موقع خط الفراق معقدًا إذا لم يتم تحديده بشكل صحيح. بل قد يزيد من تكلفة الأدوات.

تكاليف الأدوات

تكاليف العِدّة جزء مهم من أي تصميم لقالب حقن. وحسب تعقيد القالب، قد تتراوح التكاليف من $15K إلى $500K أو أكثر. ومن المهم معرفة تكلفة كل عملية بالضبط وكيف تجعل قالبك فعالًا قدر الإمكان من حيث التكلفة. وفيما يلي عدة تكاليف مرتبطة بتصميم القالب والعِدّة.

تكاليف العِدّة جزء مهم من استثمارك في قالب حقن البلاستيك. وقد تتباين تكاليف العِدّة كثيرًا حسب نوع البلاستيك والتطبيق.إذا كان قالبك كبيرًا، فسترتفع تكلفة الفولاذ. وإذا كنت تصمم جزءًا معقدًا، فيلزم قالب أكثر تفصيلًا. ويمكن لصانع القالب أن ينصحك بكيفية جعل جزئك ملائمًا للقالب.

يمكن أن يؤدي تعقيد الجزء ومتطلبات التجويف إلى زيادة تكلفة الأدوات. الضميمة الإلكترونية البسيطة ذات الثقوب بسيطة نسبيًا، ولكن مقبس الطاقة يتطلب موصل دائري. وهذا يتطلب إجراءً مختلفًا في الأداة. يتم تمرير هذه التكاليف الإضافية إليك. تختلف تكاليف الأدوات لتصميم قالب الحقن وفقًا لتعقيد وحجم الجزء الذي يتم تصنيعه.

عند النظر في تكاليف الأدوات، من المهم أن تفكر في كيفية استخدام القالب الخاص بك. عادة ما تكون أدوات قوالب الحقن مصنوعة من الفولاذ أو الألومنيوم. على الرغم من أن الألومنيوم مادة ميسورة التكلفة، إلا أنه أضعف ويجب استخدامه فقط في عمليات التشغيل ذات الحجم المنخفض. سوف يتشوه بعد بضعة آلاف من دورات العفن. ومع ذلك، فإن الفولاذ مادة متينة ويمكن أن ينتج أجزاء مصبوبة بالحقن لسنوات عديدة دون أي مشاكل.

نهج الهندسة المتزامنة

الهندسة المتزامنة هي عملية تطوير وتصميم منتج بأكمله بدءًا من الفكرة وحتى الإنتاج. وهي تشمل الدراسة المبكرة لجميع عناصر دورة الحياة، بما في ذلك التصميم والتسويق وعلاقات ما بعد البيع وسلسلة التوريد.

يمكن أن يقلل هذا النهج من التكاليف والوقت لجميع الأطراف المعنية. وبالنسبة للشركات الصغيرة، يمكن أن تكون هذه العملية شاقة بالنسبة للشركات الصغيرة، ولكن النموذج (ج) الذي ينص بوضوح على الأهداف والأدوار الرئيسية لكل عضو من أعضاء الفريق هو بداية رائعة.

تصميم قالب الحقن عملية معقدة تتضمن عدة تصميمات فرعية. وهي تتطلب مشاركة الإدارة وأعضاء الفريق، كما تتطلب الخبرة والفهم الشامل لعمليات التصنيع.

يُعد نهج الهندسة المتزامنة إحدى طرق تبسيط عملية تطوير قوالب الحقن، إذ يجمع في الوقت نفسه بين مراعاة تصميم القطعة البلاستيكية وتصميم القالب وجدولة الإنتاج وتكلفته.

في المرحلة الأولى من عملية تصميم القالب، يتم إنتاج نموذج CAD للجزء البلاستيكي باستخدام برامج النمذجة التجارية ثلاثية الأبعاد. ثم يُستخدم هذا النموذج لتحليل عملية الحقن وأداء الأجزاء البلاستيكية.

المرحلة التالية هي تصنيع عِدَد الإنتاج. وباتباع نهج الهندسة المتزامنة، يستطيع صانعو القوالب توفير الوقت والمال بمعالجة المشكلات المحتملة في المراحل المبكرة من عملية قولبة البلاستيك بالحقن.

في النهج الهندسي المتزامن، يتعاون ممثلو جميع الأقسام المشاركة في المشروع في وقت مبكر وفي كثير من الأحيان. ويسمح ذلك بالاكتشاف المبكر للمشاكل ويعزز الكفاءة من خلال السماح لأعضاء الفريق المتعددين بالعمل على مهمة محددة في نفس الوقت. ومع ذلك، من المهم أن نلاحظ أن الهندسة المتزامنة لا تعني أن الأمور يجب أن تتم بالترتيب.
