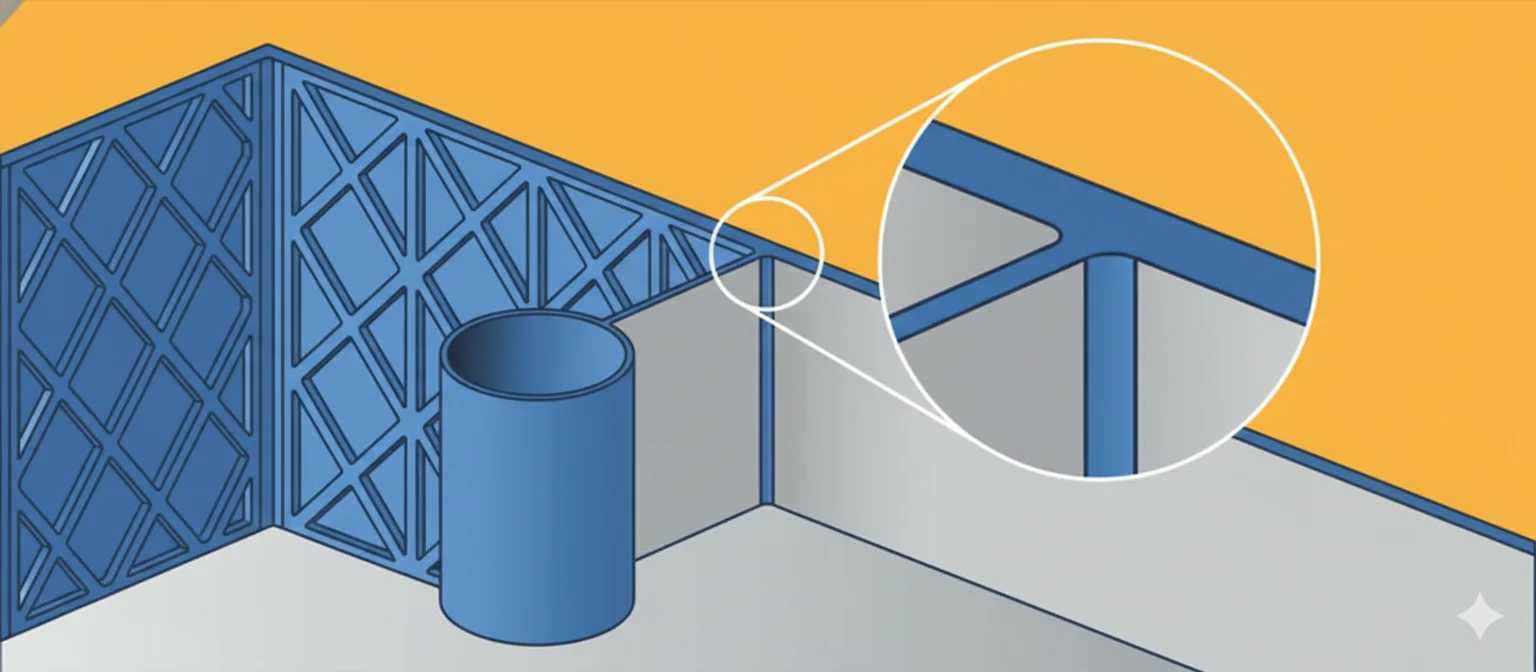

Enjeksiyon Kalıplamada Nervürlerin Tanımı Nedir?
Enjeksiyon Kalıplama bağlamında Nervür, yapısal bütünlüğü güçlendirmek için kullanılan işlevsel bir tasarım unsurudur. Rijitlik elde etmek amacıyla tüm parçanın kalınlığını artırmak yerine —ki bu ağırlığı, malzeme maliyetini ve çevrim süresini artırır— mühendisler eşit ve ince bir duvarı korurken parçanın eğilme rijitliğini (Atalet Momenti) artırmak için nervürlerden yararlanır.
Nervürler, otomotiv ve havacılık sektörlerinde kritik bir hedef olan Hafifletme için gereklidir. Plastiklerin daha düşük elastisite modülünü geometrik tasarımla telafi ederek metal bileşenlerin Poliamid 66 (PA66) veya Polikarbonat (PC) gibi Termoplastiklerle değiştirilmesini sağlarlar.
Nervür yapıları, parça duvarının tamamını kalınlaştırmadan yapısal rijitliği koruyarak önemli ağırlık azaltımı sağlar.True
Federler alan atalet momentini artırarak daha az malzemeyle ve daha kısa soğutma süresiyle kalın duvarlara yakın mukavemet sağlar.
Parça dayanımını en üst düzeye çıkarmak için nervürler ana etle aynı kalınlıkta tasarlanmalıdır.False
Eşit olmayan soğuma ve hacimsel çekmenin neden olduğu çökme izlerini ve boşlukları önlemek için ribler daha ince (genellikle duvarın %40-60'ı) olmalıdır.
Nervürler İçin Temel Tasarım Parametreleri Nelerdir?
Kozmetik veya yapısal arızalara yol açmadan ağırlık azaltımını en üst düzeye çıkarmak için belirli endüstri standartlarına (DFM veya Üretime Uygun Tasarım yönergeleri gibi) uyulmalıdır.
| Parametre | Önerilen Değer / Aralık | Anahtar Notlar |
|---|---|---|
| Kaburga Kalınlığı (w) | Nominal Cidarın (t) %40 – %60'ı | %60'ın aşılması, görünür yüzeydeki (A tarafı) çökme izleri1 riskini önemli ölçüde artırır. |
| Kaburga Yüksekliği (h) | ≤ 3.0 × Nominal Cidar (t) | Aşırı yükseklik, büyük çıkma açıları gerektirir ve kalıp dolumunda zorluklara (gaz sıkışmasına) yol açar. |
| Çekim Açısı | Her taraf için 0.5° – 1.5° | Parçanın çıkarılması için gereklidir; daha derin nervürler, sürüklenme izlerini önlemek amacıyla daha büyük kalıp çıkış açıları gerektirir. |
| Taban Yarıçapı (Fillet) | 0.25 × Nominal Et Kalınlığı (t) | Nervür tabanındaki gerilim yığılmalarını azaltır; çok büyük bir radyüs kalın duvar etkisi yaratarak çöküntülere neden olur. |
| Aralık (s) | ≥ 2.0 × Nominal Et Kalınlığı (t) | Soğutma kanalları ve yapısal dayanıklılık için kalıpta yeterli çelik durumunu sağlar. |
| Eşdeğer Rijitlik | ≥ %150 kalınlıktaki dolu duvarların yerini alır | Nervürlü ince bir duvar, %50 daha kalın dolu bir duvarın rijitliğine ulaşarak yaklaşık %30 ağırlık tasarrufu sağlayabilir. |
Nervür Kullanmanın Avantajları ve Dezavantajları Nelerdir?
| Özellik | Avantajlar | Dezavantajlar |
|---|---|---|
| Ağırlık Azaltma | Hammadde tüketimini (ör. Akrilonitril Bütadien Stiren (ABS) kullanımını) önemli ölçüde azaltır. | Toplam kütleyi azaltır; bu, yönetilmezse tüketim ürünlerinin algılanan kalitesini (ağırlık hissini) etkileyebilir. |
| Çevrim Süresi | Daha ince cidarlar daha hızlı soğur; kalın bir kesiti nervürlerle değiştirmek kritik soğutma yolunu kısaltır. | Karmaşık feder desenleri kalıp yüzey alanını artırarak daha fazla çıkarma kuvveti gerektirebilir. |
| Yapısal Bütünlük | Sertlik-ağırlık oranını ve yük taşıma kapasitesini artırır. | Kötü tasarım gerilim yığılmaları oluşturarak parçaları darbe altında kırılgan hâle getirir. |
| Akış Dinamiği | Malzeme dağılımına yardımcı olmak için iç akış yollukları olarak işlev görebilir. | Bozulan akış cepheleri, derin rib kesitlerinde birleşme çizgilerine veya hava ceplerine neden olabilir. |
Nervürlere taban yarıçapları (radyüsler) eklemek gerilim yoğunlaşmasını azaltır ve parçanın yorulma ömrünü artırır.True
Keskin köşeler gerilim yığılmalarına yol açar; bir radyüs mekanik gerilimi dağıtır ve kalıplama sırasında akışı iyileştirir.
Daha fazla nervür eklemek her zaman daha güçlü ve daha iyi bir plastik parça sağlar.False
Aşırı nervürleme, kalıp doldurma sorunlarına, gaz tuzaklarına ve artan iç gerilime yol açarak potansiyel olarak çarpıklığa neden olabilir.
Nervürler En Yaygın Olarak Nerelerde Kullanılır?
Nervürler, Mukavemet/Ağırlık oranına öncelik veren sektörlerin tamamında yaygındır:
-
Otomotiv Bileşenleri:
- Polipropilen (PP) kullanılan tampon kaplamalarında, gösterge panellerinde ve kapı döşemelerinde kullanılır.
- Hedef: Araç ağırlığını azaltarak CAFE (Kurumsal Ortalama Yakıt Ekonomisi) standartlarını karşılamak.
-
Tüketici Elektroniği:
- Polikarbonat/Akrilonitril Bütadien Stiren (PC/ABS) malzemeden dizüstü bilgisayar şasileri ve akıllı telefon iç çerçeveleri.
- Hedef: Hacmi artırmadan iç PCB’leri koruyacak rijitlik sağlamak.
-
Elektrikli El Aleti Gövdeleri:
- Cam Elyaf Dolgulu Naylon (PA6-GF30) kullanılan matkap gövdeleri ve batarya muhafazaları.
- Hedef: Hafif ve ergonomik tasarımı korurken yüksek darbe ve titreşime dayanmak.
-
Endüstriyel Konteynerler:
- Kasalar ve paletler.
- Hedef: Ağır istif yükleri altında burkulmayı önlemek.
Mühendisler Ağırlığı Azaltmak İçin Federleri Nasıl Uygulamalıdır (Adım Adım)?
Dolu kesitleri nervürlerle başarıyla değiştirmek için şu mühendislik iş akışını izleyin:
- Yapısal Gereklilikleri Belirleyin: Yük yolunu ve gerekli eğilme rijitliğini belirleyin. Gerilmeyi simüle etmek için Sonlu Elemanlar Analizi (FEA)2 kullanın.
- Nominal Duvar Kalınlığını Belirleyin: Malzemenin Eriyik Akış İndeksine (MFI) göre kalıp dolumu için gereken minimum duvar kalınlığını seçin.
- Nervür Kalınlığını Hesaplayın: 0.6 × t kuralını uygulayın. Malzeme yüksek parlaklıktaysa (ör. PC), kozmetik kusurları önlemek için 0.4 × t’ye düşürün.
-
Nervür Geometrisini Tasarlayın:
- Yükseklik sınırlarını belirleyin (<3t).
- Çıkma açıları uygulayın (tipik olarak 1°).
- Taban yarıçapları (0.25t) ekleyin.
- Aralığı Optimize Edin (İçini Boşaltma): Kalın kesitlerden malzemeyi çıkarıp yerine ızgara veya çapraz taramalı nervür deseni yerleştirin. Aralığın kalıbın uygun biçimde soğutulmasına izin verdiğinden emin olun.
- Çarpılma Analizi Yapın: Nervürler eşit olmayan çekmeye neden olabilir. Mümkünse nervürleri akış yönünde hizalayın veya çarpılmayı3 en aza indirmek için dengeli bir desen kullanın.
- Takım Doğrulaması: Dizel etkisini (yanmayı) önlemek için kalıp tasarımında derin nervür boşlukları için yeterli hava tahliyesi bulunduğunu doğrulayın.
Sıkça Sorulan Sorular (SSS) Nelerdir?
S1: Nervürler daha kalın duvarlara duyulan ihtiyacı tamamen ortadan kaldırabilir mi? Evet, çoğu eğilme yükü senaryosunda. Nervürlü bir parça, Atalet Momentini geometrik olarak artırarak 2–3 kat daha ağır dolu bir parçanın rijitliğine ulaşabilir.
S2: Nervürler neden parçanın karşı tarafında çökme izlerine yol açar? Çökme izleri, nervür ile duvarın kesişiminin yerel olarak kalın bir malzeme kütlesi oluşturması nedeniyle meydana gelir. Bu alan çevresindeki duvardan daha yavaş soğur ve çekme sırasında yüzeyi içeri doğru çeker. Nervürleri duvar kalınlığının %60’ının altında tutmak bunu en aza indirir.
S3: Yüksek rijitlik gerektiren nervürlü parçalar için en iyi malzeme hangisidir? %30 Cam Elyaflı Poliamid 66 (PA66-GF30) gibi cam elyaf dolgulu malzemeler idealdir. Elyaflar akış sırasında nervürler boyunca hizalanarak olağanüstü yapısal takviye sağlar.
S4: Nervür yüksekliği kalıplama çevrimini nasıl etkiler? Nervürler ince olsa da derin (yüksek) nervürler, kalıpla temas eden yüzey alanını artırır. Uygun şekilde soğutulmazsa nervürler arasındaki kalıp çeliğinde ısı birikerek çevrim süresini uzatabilir veya itme sorunlarına neden olabilir.
S5: “Ezilme nervürlerinin” görevi nedir? Ezilme nervürleri, eşleşen bir parça (rulman veya mil gibi) bastırıldığında şekil değiştirmek (ezilmek) üzere tasarlanmış küçük ve özel nervürlerdir. Ana deliğin çapında dar toleranslar gerektirmeden sıkı bir geçme sağlarlar.
Özet
Nervürler, verimli plastik parça tasarımının temel taşıdır ve yapısal bütünlükten ödün vermeden parça ağırlığı ile çevrim süresinde önemli azalmalar sağlar. Üreticiler, özellikle %40–60 nervür/duvar kalınlığı oranı ve uygun kalıptan çıkma açıları gibi kritik tasarım kurallarına uyarak çökme izleri ve çarpılma gibi kusurları önleyebilir. Sektörler sürdürülebilirliğe ve hafifletmeye yöneldikçe, enjeksiyon kalıplamada nervür tasarımına hâkim olmak uygun maliyetli ve yüksek performanslı üretim için vazgeçilmezdir. Kapsamlı bir genel bakış için Enjeksiyon Kalıplama Eksiksiz Kılavuzumuza bakın. Kapsamlı bir genel bakış için Enjeksiyon Kalıbı Eksiksiz Kılavuzumuza bakın.
-
Çökme izleri, enjeksiyonla kalıplanmış parçaların yüzeyinde kalın kesitlerdeki yerel çekmeden kaynaklanan çöküntülerdir; nedenlerini anlamak kozmetik kalite açısından hayati önem taşır. ↩
-
Moldflow gibi simülasyon yazılımları, mühendislerin çeliği işlemeden önce gerilme ve akışı görselleştirmesine olanak tanıyarak zamandan ve takım maliyetlerinden tasarruf sağlar. ↩
-
Çarpılma, parçanın tasarımdan sapmış bir şekil oluşturduğu deformasyondur; uygun şekilde dengelenmiş nervür desenleri bu iç gerilmeyi azaltmaya yardımcı olur. ↩
