Малосерийное литье под давлением - это производственный процесс, предназначенный для изготовления небольших партий пластиковых деталей, как правило, от 100 до 10 000 штук. Он служит экономически эффективным связующим звеном между созданием прототипов и крупносерийным производством, обеспечивая гибкость при проведении испытаний, работе на нишевых рынках и в условиях краткосрочного производства.
Мелкосерийное литьё под давлением позволяет выпускать от 100 до 10 000 пластиковых деталей с использованием экономичных пресс-форм1. Оно идеально подходит для создания прототипов, испытаний и мелкосерийного производства2 в медицине, автомобилестроении и потребительской электронике.Понимание особенностей мелкосерийного литья под давлением3 поможет принимать обоснованные решения о том, когда и как применять эту технологию в своих проектах. В руководстве подробно рассмотрены определения, области применения, технические аспекты и практические инструменты, поэтому оно станет полноценным источником информации как для начинающих, так и для специалистов.
Малосерийное литье под давлением идеально подходит для создания прототипов и мелкосерийного производства.True
Это позволяет экономически эффективно производить небольшие партии продукции, что дает возможность проводить испытания и итерации, прежде чем приступать к крупномасштабному производству.
Малосерийное литье под давлением используется только для изготовления простых пластиковых деталей.False
Он поддерживает сложные геометрические формы, включая подрезы и резьбу, что делает его пригодным для широкого спектра применений.
Что такое малосерийное литье под давлением?
Малосерийное литье под давлением, также известное как короткосерийное литье под давлением, - это специализированный производственный процесс, предназначенный для изготовления небольшого количества пластиковых деталей. Он включает в себя впрыск расплавленного термопласта в форму, обычно изготовленную из алюминия, под высоким давлением с последующим охлаждением для придания нужной формы. Этот метод отличается от крупносерийного литья под давлением, при котором используются стальные формы для больших партий, превышающих 10 000 деталей.
Основные характеристики
-
Объём производства: обычно от 100 до 10 000 деталей.
-
Материал пресс-формы: для снижения затрат и ускорения производства часто используют алюминий.
-
Срок изготовления: меньше, чем при крупносерийном литье, — обычно несколько недель вместо нескольких месяцев.
-
Области применения: прототипирование, испытания, нишевые изделия и мелкосерийное производство.
Малосерийное литье под давлением особенно ценно для отраслей, требующих гибкости, таких как медицинское оборудование, автомобильные компоненты и бытовая электроника, где крайне важны итерации дизайна и быстрый выход на рынок.
Каковы типичные области применения малосерийного литья под давлением?
Малосерийное литье под давлением широко используется в различных отраслях промышленности благодаря своей способности производить высококачественные детали в небольших количествах. Ниже приведены некоторые из наиболее распространенных областей применения:
| Промышленность | Примеры применения | Преимущества |
|---|---|---|
| Медицинские приборы | Хирургические инструменты, индивидуальные протезы | Быстрое прототипирование, биосовместимые материалы |
| Автомобили | Компоненты интерьера, детали на заказ | Проверка конструкции, мелкосерийное производство |

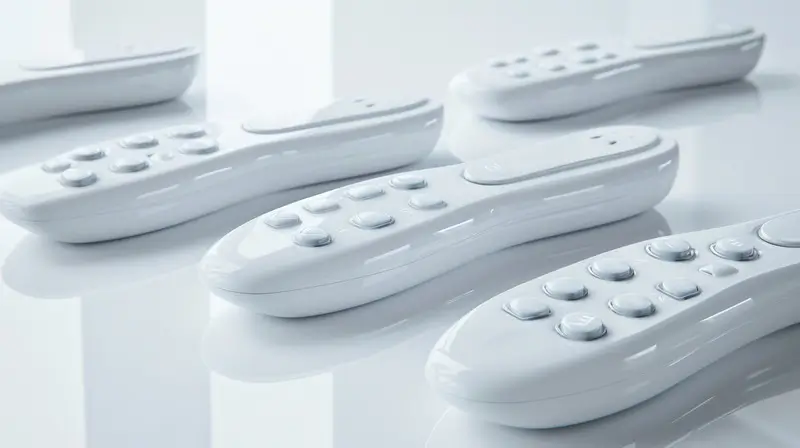

| Бытовая электроника | Корпуса, шкафы, изделия, выпускаемые ограниченным тиражом | Быстрый выход на рынок, экономически эффективный для нишевых продуктов |
Создание прототипов и тестирование
Малосерийное литье под давлением идеально подходит для создания функциональных прототипов, которые в точности повторяют конечный продукт. Оно позволяет производителям тестировать дизайн, материалы и характеристики в реальных условиях, прежде чем приступить к крупносерийному производству.
Краткосрочное производство
Для продукции с ограниченным спросом или нишевых рынков литье под давлением в малых объемах обеспечивает экономически эффективное решение без необходимости использования дорогостоящих стальных пресс-форм. Это особенно выгодно для начинающих и малых предприятий.
Использование в конкретной отрасли
-
Медицина: индивидуальные протезы, хирургические инструменты и диагностическое оборудование.
-
Автомобилестроение: мелкосерийные детали интерьера, нестандартные компоненты и продукция для вторичного рынка.
-

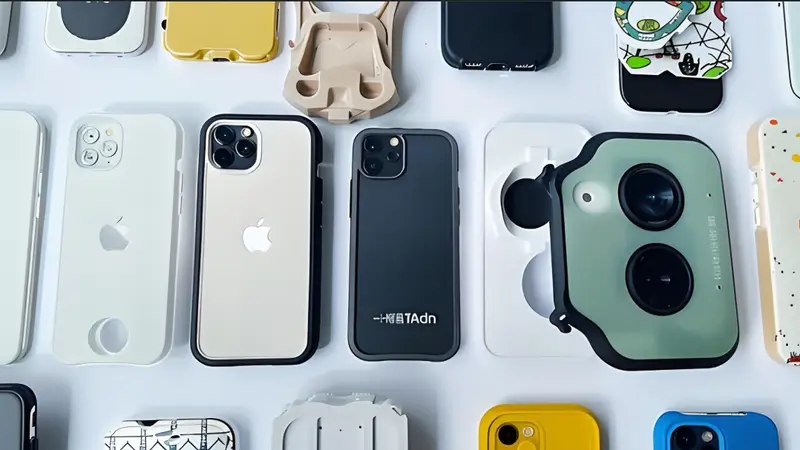

Потребительская электроника: корпуса ограниченных серий, носимые устройства и аксессуары.
Эти приложения подчеркивают универсальность малосерийного литья под давлением для поддержки инноваций и удовлетворения потребностей рынка.
Малосерийное литье под давлением используется в основном в медицинской промышленности.False
Несмотря на преобладание в медицинских устройствах, он также широко используется в автомобильной промышленности, бытовой электронике и других отраслях для создания прототипов и мелкосерийного производства.
Малосерийное литье под давлением сокращает время вывода новых продуктов на рынок.True
Более быстрые сроки изготовления и низкая стоимость оснастки позволяют быстрее проводить итерации и выходить на рынок по сравнению с крупносерийными методами.
Каковы преимущества и недостатки малосерийного литья под давлением?
Малосерийное литье под давлением обладает рядом преимуществ, но имеет и свои ограничения. Понимание этих ограничений поможет вам решить, когда этот метод производства лучше всего подходит для вашего проекта.
Преимущества
-
Экономичная оснастка4: алюминиевые пресс-формы дешевле и быстрее в изготовлении, чем стальные, что снижает первоначальные затраты.
-
Сокращённые сроки: пресс-формы можно изготовить за несколько недель, что ускоряет производство и внесение изменений.
-
Высокое качество деталей: технология обеспечивает превосходную чистоту поверхности и жёсткие допуски, поэтому подходит для изготовления конечных изделий.
- Универсальность материалов5: поддерживается широкий спектр термопластов — от массовых пластиков, таких как ABS, до конструкционных материалов, таких как PEEK.
Недостатки
- Более высокая стоимость одной детали6: при очень малых объёмах (<100 деталей) другие методы, например 3D-печать, могут быть экономичнее.
-
Долговечность пресс-формы: алюминиевые формы служат меньше стальных, что ограничивает общее количество изготовленных деталей.
-
Риск дефектов: требуется тщательный контроль процесса, чтобы избежать облоя, недолива и коробления.
Сравнение с другими методами производства
Чтобы получить более четкое представление, вот сравнение литья под давлением с другими распространенными технологиями производства небольших партий продукции:
| Метод производства | Количество Пригодность | Отделка поверхности | Сложность | Время выполнения | Стоимость |
|---|---|---|---|---|---|
| Малосерийное литье под давлением | 100-10 000 деталей | Превосходно | Высокая (поддерживает подрезы, резьбу) | Недели | Более высокая первоначальная стоимость пресс-формы, более низкая стоимость каждой детали |
| 3D-печать | <100 деталей | Непостоянный, часто требует доводки | Очень высокий | Дни | Низкая первоначальная стоимость, более высокая стоимость каждой детали |
| Вакуумная формовка | Небольшие тиражи, простые детали | Хорошо подходит для больших и тонких деталей | Ограничивается 2D-фигурами | От нескольких дней до нескольких недель | Низкая стоимость оснастки, умеренная стоимость каждой детали |
| Обработка на станках CNC7 | Отдельные детали или небольшие партии | Высокий, но может нуждаться в отделке | Высокий, но медленный при многократном использовании | От нескольких дней до нескольких недель | Высокая стоимость одной детали, не требуется оснастка |
Эта таблица показывает, что литье под давлением в небольших объемах особенно выгодно в тех случаях, когда оптимален баланс стоимости, качества и скорости.
Этап проектирования имеет решающее значение для успешного малосерийного литья под давлением.True
Правильное проектирование деталей и пресс-форм, включая такие моменты, как толщина стенок и углы осадки, напрямую влияют на качество и технологичность деталей.
Все термопласты могут использоваться для малосерийного литья под давлением.False
Хотя поддерживается широкий ассортимент, выбор материала должен соответствовать требованиям к детали и технологическим возможностям, поскольку некоторые материалы могут требовать особого обращения или оборудования.

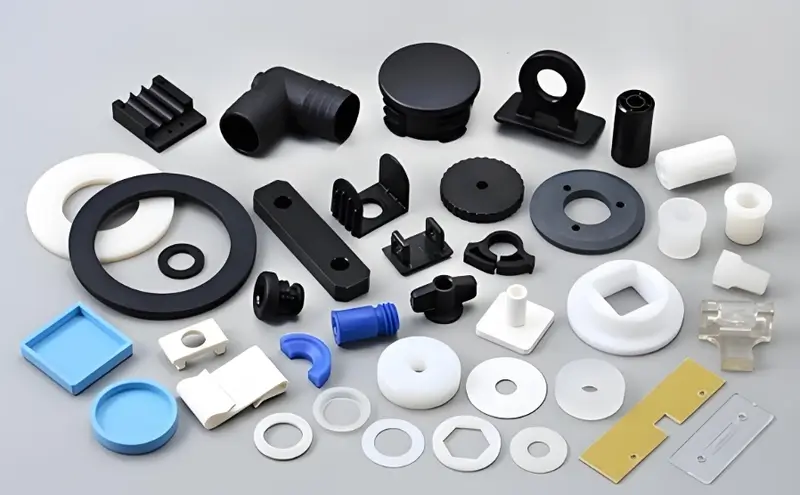

Какие материалы обычно используются при малосерийном литье под давлением?
Выбор материала имеет решающее значение при малосерийном литье под давлением, поскольку он влияет как на процесс, так и на свойства конечной детали. Ниже приведены некоторые из наиболее часто используемых термопластов:
| Материал | Свойства | Приложения | Примечания |
|---|---|---|---|
| ABS | Ударопрочный, жесткий | Потребительские товары, автомобилестроение | Умеренные температуры обработки (200-280°C) |
| Полипропилен (PP) | Легкий, химически стойкий | Упаковка, медицинские приборы | Более низкие температуры плавления (160-280°C) |
| Поликарбонат (PC) | Высокая прочность, прозрачность | Прозрачные детали, электроника | Более высокие температуры обработки (280-320°C) |

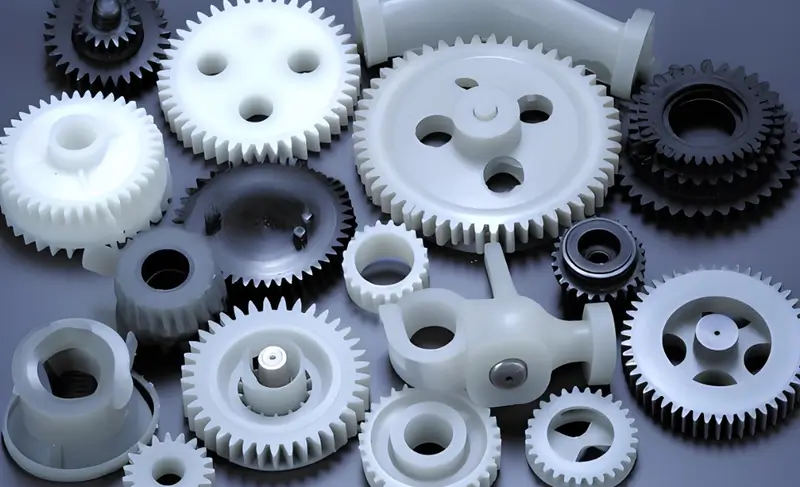

| Нейлон9 | Износостойкий, прочный | Механические детали, шестерни | Требуется сушка для предотвращения дефектов |
Совместимость материалов
-
ABS: сочетает прочность и ударостойкость, подходит для широкого спектра применений.
-
Полипропилен (PP): экономичен и химически стоек, но обладает меньшей прочностью.
-
Поликарбонат (PC): оптимален для деталей, которым необходимы прозрачность и высокая термостойкость.
Каждый материал имеет особые требования к обработке, такие как температура расплава и скорость охлаждения, которые необходимо учитывать, чтобы избежать таких дефектов, как коробление или пустоты.
Выбор материала влияет как на процесс, так и на характеристики детали.True
Различные материалы имеют уникальные требования к обработке и свойства, влияющие на такие факторы, как усадка, время цикла и прочность деталей.
Все материалы ведут себя одинаково при малосерийном литье под давлением.False
Каждый материал имеет свои особенности, требующие индивидуальных параметров процесса для достижения оптимальных результатов.
Что нужно учитывать при проектировании малосерийного литья под давлением?
Проектирование деталей для малосерийного литья под давлением требует соблюдения особых рекомендаций для обеспечения технологичности и качества. Ниже приведен контрольный список ключевых моментов:
При проектировании деталей для мелкосерийного литья под давлением важно обеспечить равномерную толщину стенок10, предусмотреть уклоны11 и свести к минимуму поднутрения, чтобы гарантировать качество деталей и возможность их формования.
Контрольный список для проектирования
-
Толщина стенок: сохраняйте равномерную толщину (0,5–4 мм), чтобы избежать утяжин и коробления.
-
Уклоны: предусмотрите 1–2 градуса для лёгкого извлечения детали.
-
Поднутрения: сведите их к минимуму или предусмотрите ползуны и наклонные выталкиватели, чтобы избежать сложной доработки пресс-формы.
-
Допуски: учитывайте достижимые значения (±0,001 дюйма для стали и ±0,005 дюйма для алюминия).
-
Расположение литника: спроектируйте его так, чтобы обеспечить равномерное заполнение и свести к минимуму линии спая.
-
Качество поверхности: укажите требуемую фактуру (например, SPI A-1 для высокого глянца).
Соблюдение этих рекомендаций помогает предотвратить типичные проблемы и обеспечивает эффективное производство детали в условиях ограниченного объема литья.
Равномерная толщина стенок имеет решающее значение при литье под давлением.True
Это обеспечивает равномерное охлаждение и снижает риск появления таких дефектов, как раковины или коробление.
При литье под давлением в небольших объемах черновые углы не нужны.False
Углы наклона необходимы для легкого выталкивания деталей, независимо от объема производства.
Как решить, подходит ли малосерийное литье под давлением для вашего проекта?
Выбор подходящего метода производства зависит от нескольких факторов. Ниже приведена схема принятия решений, которая поможет определить, является ли литье под давлением в малых объемах наилучшим выбором:
Мелкосерийное литьё под давлением целесообразно применять для партий от 100 до 10 000 деталей, изделий со сложной геометрией12, а также когда требуются высокое качество поверхности и жёсткие допуски13.
Дерево решений
-
Необходимое количество:
-
<100 деталей: рассмотрите 3D-печать или обработку на станках CNC.
-
100-10 000 деталей: Скорее всего, подойдет малосерийное литье под давлением.
-
10 000 деталей: литье под давлением в больших объемах может быть более рентабельным.
-
-
Часть сложности:
-
Простые формы: Достаточно вакуумной формовки или 3D-печати.
-
Сложные геометрические формы (подрезы, резьба): Предпочтительно литье под давлением.
-
-
Обработка поверхности и допуски:
-
Высокое качество обработки и жесткие допуски: Литье под давлением превосходит другие методы.
-
Менее критично: может подойти 3D-печать или обработка на станках с ЧПУ.
-
-
Время выполнения:
-
Срочно (несколько дней): 3D-печать стала быстрее.
-
Недели: Возможно литье под давлением в небольших объемах.
-
-
Стоимость:
- Сбалансируйте первоначальную стоимость пресс-формы и стоимость каждой детали. При небольших тиражах литье под давлением является экономически эффективным.
Эта система помогает пользователям оценить потребности своего проекта и выбрать наиболее подходящий метод производства.
Малосерийное литье под давлением - лучший выбор для всех малотиражных проектов.False
Это зависит от таких факторов, как количество, сложность и бюджет. Для очень маленьких партий могут быть более подходящими другие методы.
Малосерийное литье под давлением обеспечивает более быстрые сроки изготовления, чем крупносерийные методы.True
Ускоренное производство пресс-форм позволяет быстрее проводить итерации и выходить на рынок.
Какие технологии относятся к малосерийному литью под давлением?
Малосерийное литье под давлением - это часть более широкой производственной экосистемы, в которую входят технологии предшествующих и последующих этапов, расширяющие сферу его применения:
К сопутствующим технологиям относятся программное обеспечение для CAD-проектирования14, инструменты выбора материалов и методы постобработки, такие как сборка и финишная обработка, которые дополняют процесс мелкосерийного литья под давлением.
Технологии для разведки и добычи
-
Программное обеспечение для CAD-проектирования: такие инструменты, как SolidWorks или AutoCAD, для проектирования деталей и пресс-форм.
-
Инструменты выбора материалов: базы данных или программное обеспечение для подбора подходящего термопласта.
-
Проектирование и моделирование пресс-форм: программное обеспечение, такое как Moldflow, для оптимизации конструкции пресс-формы.
Технологии переработки и сбыта
- Сборочные процессы: такие методы, как ультразвуковая сварка или сборка на защёлках, для соединения деталей.
-
Финишные процессы: окрашивание, нанесение покрытий или текстурирование для улучшения внешнего вида или функциональных свойств.
-
Контроль качества: методы инспекции, такие как CMM (координатно-измерительная машина), для проверки точности деталей.
Эти технологии дополняют малосерийное литье под давлением, оптимизируя рабочий процесс от разработки до производства.
Программное обеспечение CAD необходимо для проектирования деталей для литья под давлением.True
Он позволяет точно спроектировать и смоделировать детали, обеспечивая их формовку и соответствие спецификациям.
Для деталей, изготовленных методом литья под давлением, постобработка не требуется.False
Многие детали требуют финишной обработки, например, обрезки или обработки поверхности, чтобы соответствовать окончательным требованиям.
Заключение
Малосерийное литье под давлением - это универсальный и экономически эффективный метод производства небольших партий высококачественных пластиковых деталей. Он позволяет преодолеть разрыв между созданием прототипов и крупносерийным производством, обеспечивая такие преимущества, как ускорение сроков изготовления, универсальность материалов и поддержка сложных конструкций. Понимая его применение, преимущества и конструктивные особенности, вы сможете использовать этот процесс для эффективного удовлетворения потребностей вашего проекта.
Независимо от того, работаете ли вы в медицинской, автомобильной отрасли или в сфере потребительской электроники, мелкосерийное литьё под давлением обеспечивает гибкость, необходимую для внедрения инноваций, испытаний и эффективного вывода продукции на рынок. Полный обзор приведён в нашем руководстве по поиску поставщиков.
-
