사출 성형의 한계 설명

상하이 공장에서 거의 20년간 사출성형기 47대를 운영하며 이 공정에서 발생할 수 있는 모든 한계를 경험했습니다. 사출성형은 여전히 대량 제조의 핵심 공정이지만 제약조건을 사전에 이해하면 수개월의 재설계 부담과 수천 달러의 툴링 비용을 줄일 수 있습니다.

사출 성형은 모든 문제에 적용되는 만능 해법이 아니다. 프로젝트마다 고유한 과제가 있으며, 개발 초기에 공정의 한계에 도달하고 있음을 인식하는지가 성공적인 출시와 값비싼 시행착오를 가른다. 현장에서 매일 마주치는 실제 제약을 설명한다.

사출성형의 주요 한계는 무엇입니까?

가장 큰 한계는 금형 제작에 상당한 초기 투자가 필요하다는 점입니다. 적층 제조나 기계 가공과 달리 기계를 켜자마자 부품을 만들 수는 없습니다. 모든 사출 성형 프로젝트¹에는 맞춤형 금형이 필요하며, 비용은 단순한 형상의 경우 $5,000부터 고급 기능을 갖춘 복잡한 다중 캐비티 금형의 경우 $100,000 이상까지 들 수 있습니다.

재료 선택도 주요 제약 사항입니다. 당사 시설에는 400종이 넘는 수지가 있지만 일부 재료군은 사출 성형에 적합하지 않습니다. 용융되지 않고 경화되는 열경화성 수지, 공격적인 섬유가 고충전된 복합재, 가공 온도에서 열화되는 재료는 모두 적용 가능 범위를 벗어납니다.

설계 자유도는 높지만 명확한 한계가 있습니다. 벽 두께 변화, 구배 요구사항, 복잡한 사이드 액션 없이 직선 취출 성형을 해야 한다는 조건은 모두 형상 제약을 유발해 상당한 설계 변경이 필요할 수 있습니다. 개념 설계 단계에서 이러한 한계를 이해하면 이후의 비용이 큰 재설계를 방지할 수 있습니다.

금형 비용이 소량 생산의 주요 장벽인 이유는 무엇입니까?

사출 성형의 경제성은 매우 단순하다. 금형 투자를 정당화하려면 생산량이 필요하다. 금형 가격이 $25,000이고 필요한 부품이 500개뿐이면 재료비와 가공비를 고려하기도 전에 금형비 상각만 개당 $50이다. 따라서 시제품 수량이나 생산량이 제한된 특수 용도에는 사출 성형의 경제성이 전혀 없다.

금형의 복잡성은 비용을 선형이 아니라 기하급수적으로 높입니다. 단순한 2단 금형은 $8,000 정도일 수 있지만, 언더컷 처리를 위한 사이드 액션, 효율을 위한 다중 캐비티, 엄격한 공차 요건을 추가하면 비용이 $60,000 이상으로 뛸 수 있습니다. 부품 복잡성과 금형 설계² 요건의 관계는 초기 설계 단계에서 항상 명확하게 드러나지는 않습니다.

납기는 시간에 민감한 프로젝트의 문제를 가중합니다. 8명의 숙련된 엔지니어와 구축된 공급업체 네트워크가 있어도 복잡한 툴링의 설계와 제작에는 8-12 weeks가 걸릴 수 있습니다. 긴급 작업도 가능하지만 추가 비용이 발생해 소량 생산의 경제적 이점을 더욱 줄입니다.

사출 성형에는 어떤 설계 제약이 있습니까?

균일한 벽 두께는 가장 중요한 설계 제약입니다. 인접 구간 간 차이가 25%를 넘으면 냉각 속도 차이로 인해 뒤틀림, 싱크 마크, 내부 응력 집중이 발생합니다. 대부분의 열가소성 수지는 벽 두께 1-4mm를 권장하며, 더 두꺼운 구간은 냉각 거동을 면밀히 분석해야 합니다.

구배각은 선택 사항이 아니라 부품 이형을 위한 필수 조건입니다. 최소 구배 요구치는 소재와 표면 마감에 따라 다르지만 일반적으로 면당 0.5~2도입니다. 깊은 캐비티나 텍스처 표면에는 더 큰 구배가 필요하며, 이는 초기 설계 의도와 비교해 최종 부품 형상에 큰 영향을 줄 수 있습니다.

사출 성형은 직선 인발 방식으로 금형을 열기 때문에 언더컷과 내부 형상 구현이 어렵습니다. 사이드 액션과 콜랩서블 코어로 복잡한 내부 형상을 만들 수 있지만 기구가 추가될 때마다 툴링 비용과 사이클 시간이 증가합니다. 당사는 언더컷을 완전히 없애거나 조립 공정으로 이전하는 설계 변경을 자주 권장합니다.

사출성형에 사용할 수 없는 재료는 무엇인가?

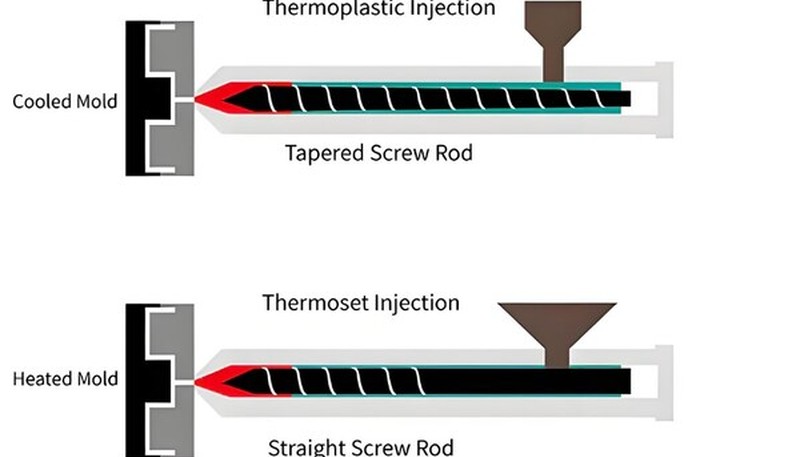

열경화성 플라스틱은 사출 성형에서 제외되는 가장 큰 소재 범주입니다. 가열하면 연화되는 열가소성 수지와 달리, 열경화성 수지는 경화 과정에서 비가역적인 화학적 가교결합을 형성합니다. 경화 후 재가열하면 녹지 않고 열화되므로 사출 성형의 용융·유동 공정과 맞지 않습니다. 에폭시, 페놀수지 및 대부분의 폴리우레탄이 이 범주에 속합니다.

공격적인 보강재가 다량 충전된 복합재는 가공이 매우 어렵습니다. 유리섬유 함량이 40%를 넘거나 탄소섬유로 보강된 컴파운드는 과도한 금형 마모, 불량한 유동 특성 및 표면 마감 문제를 유발할 수 있습니다. 이러한 재료는 마모성이 높아 특수 공구강과 가공 조건이 필요하지만 많은 시설이 이를 지원하지 못합니다.

PEEK 및 PEI와 같은 초고온 폴리머는 장비 성능을 한계까지 요구합니다. 400°C가 넘는 가공 온도에는 표준 사출 성형 장비³에는 없는 특수 스크루, 가열 시스템 및 핫 러너 기술이 필요합니다. 기술적으로 가공할 수는 있지만, 까다로운 장비 요건 때문에 재료 비용이 높고 선택할 수 있는 공급업체도 제한됩니다.

공정 한계로 인해 흔히 발생하는 품질 문제는 무엇입니까?

휨은 특히 크고 평평한 부품이나 비대칭 형상에서 가장 큰 품질 문제입니다. 불균일한 냉각은 내부 응력을 발생시키며, 이 응력은 취출 후 치수 변형으로 나타납니다. 냉각 채널 설계와 공정 매개변수를 최적화하더라도 일부 형상은 후공정 없이는 엄격한 평탄도 사양에 맞게 성형할 수 없습니다.

후육부가 주변보다 느리게 냉각되면 국부적인 수축 함몰이 생겨 싱크 마크와 표면 불량이 발생합니다. 설계 변경으로 이러한 문제를 최소화할 수 있지만 완전히 없애려면 제품 강도나 기능을 저해할 정도로 벽 두께를 줄여야 하는 경우가 많습니다. 표면 품질과 구조 성능의 절충은 지속적인 설계 고려사항입니다.

박육부나 복잡한 형상의 불완전 충전은 또 다른 근본적 한계입니다. 유동 길이 대 두께 비율에는 실질적인 한계가 있으며, 이를 초과하면 미충전이 발생하거나 과도한 사출 압력으로 금형이 손상됩니다. 유동 해석은 이러한 문제를 예측하는 데 도움이 되지만, 형상 제약 때문에 설계 변경 없이는 피할 수 없는 경우도 있습니다.

대체 제조 공정을 고려해야 하는 시점은 언제입니까?

1,000 pieces 미만의 소량 생산 요건에는 일반적으로 CNC 가공이나 적층 제조 같은 대체 공정이 더 적합합니다. 단순화된 금형 설계를 적용해도 이 수량에서는 금형 비용을 상각하기 어렵습니다. 3D 프린팅 기술은 다양한 용도에서 양산 등급 소재를 처리할 수 있을 만큼 발전하여 금형 비용을 완전히 없앴습니다.

시제품 개발 초기에는 대체 공법이 거의 항상 유리합니다. 사출성형은 금형 수정이 필요해 신속한 반복 설계와 변경 비용이 높습니다. CNC 가공, 광조형 또는 선택적 레이저 소결을 활용하면 사출성형 금형에 투자하기 전에 합리적인 비용으로 여러 차례 설계를 반복할 수 있습니다.

여러 언더컷, 내부 채널 또는 가공 불가능한 형상을 포함한 복잡한 내부 구조는 적층 제조에 더 적합할 수 있습니다. 사출 성형으로 복잡한 부품을 만들 수 있지만 형상 난도가 높아질수록 금형의 복잡성과 비용이 기하급수적으로 증가합니다. 3D 프린팅으로는 간단한 일부 형상도 사출 성형으로 구현하려면 비용이 지나치게 높은 다중 슬라이드 금형이 필요할 수 있습니다.

사출 성형의 한계에 대해 가장 자주 묻는 질문은 무엇입니까?

사출 성형의 최소 경제적 수량은 얼마입니까?

손익분기점은 일반적으로 부품 복잡도와 금형 비용에 따라 1,000-5,000개 사이입니다. 기본 2단 금형을 사용하는 단순 형상은 더 적은 수량에서도 경제적이지만, 고가 금형이 필요한 복잡한 부품은 투자 타당성을 확보하려면 10,000+개가 필요할 수 있습니다. 당사는 각 프로젝트의 금형 비용, 사이클 타임, 재료비, 대체 제조 방식을 개별 분석하여 특정 수량 요구에 가장 적합한 생산 방식을 결정합니다.

제로 드래프트 각도로 사출 성형 부품을 제작할 수 있나요?

기술적으로는 가능하지만 실제 적용에는 문제가 매우 많습니다. 구배가 0인 부품에는 극도로 정밀한 금형이 필요하며, 취출 곤란, 표면 긁힘 및 금형 손상이 발생하기 쉽습니다. 필요한 취출력으로 인해 얇은 벽 부품이 변형되거나 응력이 집중되어 조기 파손으로 이어질 수 있습니다. 외관면에도 최소 0.5도의 구배각을 적용하고, 기능면과 텍스처 영역에는 1-2도를 적용할 것을 강력히 권장합니다.

두꺼운 단면이 사출 성형에서 품질 문제를 일으키는 이유는 무엇인가요?

두꺼운 구간은 주변의 얇은 구간보다 훨씬 느리게 냉각되어 수축 차이가 발생하며, 이는 휨, 싱크 마크 및 내부 응력 집중을 유발합니다. 느린 냉각은 사이클 타임을 늘리고 열에 민감한 재료의 열화를 초래할 수도 있습니다. 또한 두꺼운 구간은 단면 전체가 균일하게 냉각되지 않아 부품 중심에 무르거나 약한 영역이 남을 수 있습니다. 벽 두께 편차를 25% 이내로 유지하고 가능한 경우 두꺼운 솔리드 구간 대신 리브 또는 중공 구조를 사용할 것을 권장합니다.

성형에 가장 어려운 재료는 무엇인가요?

PEEK, PPS 및 액정 고분자 같은 고온 엔지니어링 플라스틱은 공정 윈도우가 좁고 정밀한 온도 제어가 필요해 가장 까다롭습니다. 오염을 방지하려면 특수 장비, 긴 건조 시간 및 세심한 취급이 필요한 경우가 많습니다. 충전율 30%를 초과하는 유리섬유 충전 소재도 금형 마모, 유동 제한 및 섬유 배향 효과로 인한 이방성 물성과 휨 문제를 일으킵니다.

언더컷이나 내부 구조가 필요한 부품은 어떻게 처리하나요?

언더컷에는 사이드 액션, 리프터 또는 콜랩서블 코어 메커니즘이 필요해 금형의 복잡성과 비용이 증가합니다. 메커니즘이 추가될 때마다 사이클 타임이 늘고 잠재적 고장 지점이 생깁니다. 당사는 설계 변경으로 언더컷을 제거하거나 조립 공정으로 이전하거나 2차 가공으로 구현할 수 있는지 평가합니다. 언더컷을 피할 수 없으면 금형의 생산 수명 전체에서 신뢰성 있게 작동하도록 하면서 메커니즘 수를 최소화하도록 금형 설계를 최적화합니다.

사출 성형의 허용 오차 한계는 무엇인가요?

표준 사출 성형 공차는 일반적으로 부품 크기, 재료 선택 및 형상 복잡도에 따라 ±0.05mm~±0.15mm입니다. 더 엄격한 공차도 구현할 수 있지만 고급 금형, 공정 최적화 및 때로는 2차 작업이 필요합니다. 재료 수축 편차, 열 영향 및 금형 마모는 모두 달성 가능한 공차에 영향을 줍니다. 공차를 한 단계 높일 때마다 금형 비용과 생산 복잡도가 크게 증가하므로, 부품은 허용 가능한 가장 느슨한 공차로 설계하고 기능상 중요한 곳에만 엄격한 공차를 지정하는 것이 좋습니다.

사출 성형으로 광학적 왜곡 없이 투명한 부품을 생산할 수 있습니까?

광학적 투명성을 확보하려면 재료 선택, 가공 조건 및 금형 설계를 세심하게 관리해야 합니다. 게이트, 이젝터 핀 또는 냉각 편차로 인한 응력 집중은 편광 아래에서 보이는 복굴절 패턴을 만들 수 있습니다. 게이트 위치가 매우 중요하며, 최적화된 냉각과 연마된 금형 표면이 필수적입니다. 특히 두꺼운 단면이나 응력 집중이 있는 복잡한 형상은 가공 조건을 아무리 최적화해도 광학 품질을 달성하지 못할 수 있습니다. 중요한 광학 용도에는 후속 어닐링 공정을 권장하는 경우가 많습니다.

사출 성형에서 사이클 타임 제한의 원인은 무엇인가요?

냉각 시간은 사이클 타임에서 가장 큰 비중을 차지하며, 일반적으로 전체 사이클의 60-80%입니다. 두꺼운 단면, 부적절한 냉각 채널 설계, 고온 재료는 모두 필요한 냉각 시간을 늘립니다. 여러 측면 작동이나 복잡한 취출 순서가 필요한 부품도 시간이 더 걸립니다. 원가 절감을 위해 빠른 사이클이 바람직하지만 재료와 형상의 한계를 넘어서면 불완전 냉각, 취출 문제, 치수 불안정 같은 품질 문제가 발생하며, 결국 절감한 시간보다 더 큰 비용이 듭니다.

복잡한 사출 성형 프로젝트에 ZetarMold를 선택해야 하는 이유는 무엇입니까?

한계를 이해하는 것은 절반에 불과하며, 이를 다룰 줄 아는 제조업체와 협력해야 결과가 달라집니다. ZetarMold의 직원 120+명은 2005년부터 복잡한 사출성형 문제를 해결하며 다양한 산업과 용도에서 전문성을 쌓았습니다. 엔지니어링 팀은 문제를 식별하는 데 그치지 않고 설계 의도와 실제 제조 여건의 균형을 맞춘 실용적인 해법을 제안합니다.

47대의 사출 성형기와 ISO 9001, ISO 13485, ISO 14001 및 ISO 45001 표준을 포괄하는 종합 품질 시스템을 기반으로 당사는 기존 한계를 뛰어넘는 프로젝트를 수행할 역량과 공정을 갖추고 있습니다. 영어를 구사하는 팀원 30+명이 개발 과정 전반에서 명확한 의사소통을 보장하며, 폭넓은 수지 재고와 확립된 공급업체 관계를 통해 표준 재료로 요구사항을 충족할 수 없을 때도 유연하게 대응합니다.
