部品設計があります。射出成形サプライヤーを見つけました。見積は妥当に見えます。では、次は何でしょうか？スムーズな量産立ち上げと6か月に及ぶ苦労の差は通常、金型製作を始める前にサプライヤーが提供するエンジニアリングサポートという1点に左右されます。私たちの経験では、量産前のエンジニアリングレビューを省略した買い手は、金型修正とスケジュール遅延に30〜50%多く支払うことになります。本記事では、期待すべきエンジニアリングサポートと、それを得られない場合に避けるべき相手を詳しく説明します。
- CADモデル上に具体的な寸法を示した書面のDFMレポートを必ず求める
- 金型流動解析は鋼材を切削する前に充填不良を発見し、数週間の手直しを省く
- 設計上の前提に異議を唱えるサプライヤーは、すべてを承認するサプライヤーより価値が高い
- 量産前エンジニアリングの費用は金型修正1回分の一部にすぎないが、設計問題の大半を防ぐ

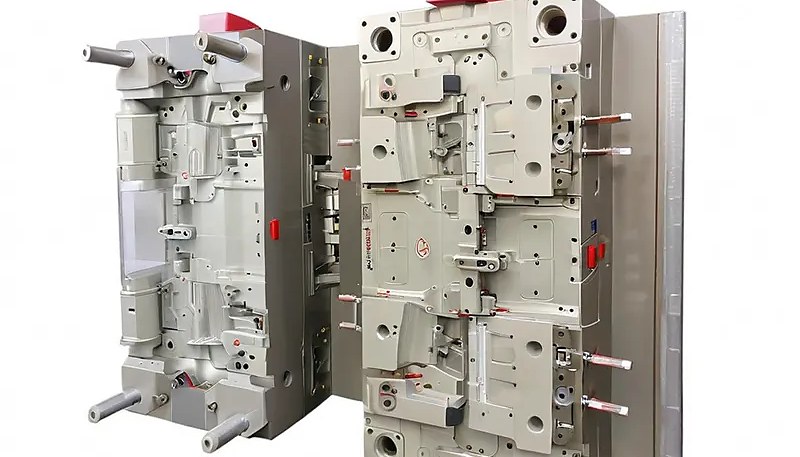

射出成形サプライヤーにどのようなエンジニアリングサポートを期待すべきですか？
DFMレビュー、金型流動解析、材料選定の助言は、資格あるすべてのサプライヤーが提供すべき3つの中核的なエンジニアリングサービスです。試作サンプリングと生産計画も期待すべきです。サプライヤーから価格見積だけが返ってきて技術的なフィードバックがない場合、それは危険信号です。優良サプライヤーは金型製作前の段階を共同エンジニアリングとして扱います。
優良サプライヤーが金型製作前の段階を共同エンジニアリングプロセスとして扱うのは、実際にそうだからです。サプライヤーは設計上の前提に異議を唱え、代替案を提案し、品質とコストの両方を最適化できるよう支援すべきです。この先行投資の時間が、後の数週間にわたる手直しを省きます。実務上、エンジニアリングサポートは、製造性設計（DFM）レビュー、金型流動解析、材料選定の助言、試作とサンプリング、生産計画という5つの中核領域を対象とします。それぞれの領域が異なるリスク区分に対処します。
DFMは、サイドコアが必要なアンダーカット、ヒケを生じさせる肉厚のばらつき、きれいに離型するには浅すぎる抜き勾配など、形状上の問題を発見します。金型流動解析は、溶融樹脂がキャビティをどのように充填するか、ウェルドラインがどこに形成されるか、ショートショットが生じるかを予測します。材料選定では収縮率と耐薬品性を評価します。試作では、量産用の射出成形金型に投資する前に、嵌合性と機能を検証します。
試作により、量産金型に投資する前に嵌合性と機能を検証できます。また、生産計画により、金型設計を生産数量の要件とサイクルタイムの目標に合わせられます。
金型製作前のDFM（製造性設計）レビューが重要なのはなぜですか？
DFMレビューは、サプライヤーが提供できる最も価値の高いエンジニアリングサービスです。これは、金型に投資する前に、経験豊富な金型エンジニアがCADモデルを調べ、量産時に問題を起こす形状を特定するプロセスです。私たちは、肉厚を0.5 mm変更しただけでヒケが完全になくなった設計や、抜き勾配を1度追加したことで離型力が40%低下した設計を見てきました。金型エンジニアでなければ、これらは明白ではありません。適切なDFMレポートでは、肉厚の均一性、抜き勾配、リブの比率、ボス設計、ゲート位置の実現可能性、アンダーカット解析を扱うべきです。
ここでは、買い手が不意を突かれやすい代表的なDFM問題を挙げます。均一な肉厚は重要であり、隣接する部分の差が10%を超えると、ほぼ必ずヒケや反りが生じます。片側1度未満の抜き勾配は離型を難しくし、サイクルタイムを延ばします。反対側の表面に外観不良が出るのを防ぐため、リブの厚さは基準肉厚の60%を超えないようにすべきです。ボスの強度にはガセットが必要ですが、大きすぎるガセット自体がヒケの問題を生みます。鋭い内角は応力を集中させるため、少なくとも半径0.5 mmのフィレットを付けるべきです。
CADモデル上に具体的な寸法を示した書面のDFMレポートをサプライヤーに求めてください。レポートでは懸念事項ごとに強調表示し、重要な理由を説明し、修正案を提示すべきです。一部の懸念事項は許容できるトレードオフかもしれないため、サプライヤーは何が重大で何があれば望ましい程度なのかを理解できるよう支援すべきです。同様の用途向けに数百個の金型を製作したエンジニアは、どの問題が実際に不合格品を生じさせ、どれが理論上のリスクにすぎないかを把握しています。その判断には、どのソフトウェアツールよりも価値があります。
金型流動解析は高額なミスをどのように防ぎますか？
金型流動解析は、鋼材を切削する前に不良を予測するため、溶融プラスチックが金型キャビティを充填する様子をシミュレーションします。充填パターン、圧力分布、温度勾配、エアトラップの位置、ウェルドラインの位置、収縮挙動が示されます。この解析がなければ、金型が許容できる部品を成形できるかを実質的に推測しているだけです。解析によって構造用ボスを横切るウェルドラインが判明したものの、それが数週間後のT1サンプリング1まで見えないプロジェクトを私たちは見てきました。
単一のゲート位置によって構造用ボスの真上にウェルドラインが生じると金型流動解析で判明したものの、製作開始から数週間後のT1サンプリングまで現れなかったはずのプロジェクトを私たちは見てきました。金型製作前にゲート位置を変更したことで、プロジェクト全体のスケジュールが守られました。徹底した解析では、キャビティが均等かつ完全に充填されるかを示す充填時間アニメーション、射出成形機に十分な型締力があることを確認する圧力分布、構造接合部が重要面に重ならないことを確認するウェルドラインマッピング、サイクルタイムと反りを予測する冷却解析という4つの主要な出力を扱うべきです。
すべての部品に完全な金型流動解析が必要なわけではありません。形状が均一な単純な開閉金型では、その費用を正当化できない場合があります。ただし、複雑な形状、複数のゲート、薄肉部、厳しい公差、高い外観要件のいずれかがある部品では、金型流動解析が費用の何倍もの効果をもたらします。解析費用は金型修正1回分の一部にすぎません。これは、6週間かけて製作した鋼製金型で充填問題に気付くより、コンピューター画面上で発見するための保険だと考えてください。
材料選定の助言はプロジェクトの成功にどのような役割を果たしますか？
ポリカーボネートのグレードは標準流動タイプから高流動タイプまであり、グレード間の耐衝撃性には最大50%の差があります。サプライヤーは少なくとも2つの代替材料を提示し、引張強度、耐衝撃性、荷重たわみ温度、1キログラム当たりのコストを比較表にまとめるべきです。サプライヤーが1つの材料しか見積もらない場合は、理由を尋ねてください。適切な選択には、性能、加工性、規制適合性のトレードオフが伴うことがよくあります。
サプライヤーは少なくとも2つか3つの代替材料を提示し、引張強度、耐衝撃性、荷重たわみ温度、収縮率、1キログラム当たりのコストという主要特性を比較すべきです。機械的特性だけでなく、材料選定にはサプライヤーが指摘すべき規制上の考慮事項があります。部品は食品に接触しますか？UL942 V-0難燃規格が必要ですか？医療グレードの生体適合性が必要ですか？こうした制約のそれぞれが材料の選択肢を大幅に狭めるため、サプライヤーは必要な認証を取得しているグレードを把握しているべきです。
着色性についても助言を受けるべきであり、一部の材料は他の材料より顔料との相性がよく、透明グレードには固有の制約があります。最後に、すべての性能要件を満たしていても、極めて高い射出圧力や狭い加工条件幅を必要とする材料は長期的に生産コストと不良率を高めるため、加工特性も考慮してください。
試作とサンプリングの支援はいつ依頼すべきですか？
試作サンプリングは、量産金型に投資する前に設計を検証できる最後の機会です。初期の嵌合確認に3DプリンティングまたはCNC加工を使うラピッドプロトタイピングと、機能試験に簡易金型またはアルミ金型を使う試作射出成形という2つの方法があります。適切な方法は、スケジュールとリスク許容度によって決まります。
未検証の形状を持つ新製品を立ち上げる場合、さらに2〜3週間を要しても試作金型には価値があります。異なる機械的特性を持つ3Dプリントの近似品ではなく、実際の射出成形材料を実際の条件下で試験できます。リビングヒンジ、スナップフィット、多重壁構造など、解析だけでは予測しにくい形状を見つけた場合、サプライヤーはサンプリングを積極的に推奨すべきです。
サンプリング段階では、サプライヤーが何を測定し、報告するかに注意してください。優れたサンプルレポートには、図面公差と比較した重要形状の寸法データ、外観不良の目視検査結果、材料証明書、サンプル間の重量の一貫性が含まれます。サプライヤーがデータを添えずに部品の箱だけを送ってくるなら、それはエンジニアリングサポートではなく、製造能力を提供しているにすぎません。量産用サプライヤーを認定する際、この違いは極めて重要です。
サプライヤーの能力は金型品質にどう影響しますか？
エンジニアリングサポートの品質は、サプライヤーが実際に社内で何を行えるかに直結します。金型設計、金型製作、二次加工を別々の業者に外注するサプライヤーでは、詳細が失われるコミュニケーション層が増えます。DFMエンジニアが金型設計者の隣に座り、その設計者がCNCプログラマーのところへ行って話せる環境なら、フィードバックループに数週間ではなく数時間しかかかりません。
金型を設計するチームが、毎日成形機を運転する担当者と一緒に働くとき、エンジニアリングサポートは最も強力になります。上海工場では、8人のシニアエンジニアと47台の射出成形機が同じ屋根の下にあるため、実際の設備能力に照らして設計判断を直ちに検証できます。
保有設備のトン数範囲はどの程度かをサプライヤーに具体的に尋ねてください。使用する材料系統の経験はありますか？過去のプロジェクトのDFMレポート見本を提示できますか？金型流動解析は社内で実施しますか、それとも外注しますか？その答えから、エンジニアリングの厚みを持つメーカーなのか、買い手と無名の工場との間でファイルを受け渡す商社なのかが分かります。90T〜1850Tの設備範囲は微細な医療部品から大型の自動車筐体まですべてをカバーし、私たちのエンジニアリングチームはこれらの用途で20年を超える専門知識を蓄積しています。
優良サプライヤーと不良サプライヤーを分けるコミュニケーション基準とは何ですか？
エンジニアリングサポートの成否はコミュニケーション品質にかかっています。技術的な専門知識も、明確かつ迅速に理解できる言語で伝えられなければ意味がありません。まさにこの理由から、私たちは30+人の英語に堪能なスタッフを配置しており、エンジニアがDFM上の懸念を説明するときは、問題の内容だけでなく、なぜ重要なのか、提案された各修正にどのようなトレードオフがあるかも理解する必要があります。
技術的な質問への応答時間は営業日なら24時間以内とし、進行を妨げる問題ならさらに速くすべきです。サプライヤーは、DFM完了、金型設計承認、金型製作の進捗、T1サンプリング、寸法レポートの提出という所定のマイルストーンで、プロジェクト状況を定期的に更新すべきです。各マイルストーンには関連資料を含め、単なる状況更新ではなく、作業中の写真、測定データ、計画からの逸脱事項を提示すべきです。更新を得るためにサプライヤーを追いかけなければならないなら、それは量産中に悪化する一方のコミュニケーション問題です。事前に連絡頻度を定め、サプライヤーに遵守させてください。
量産前エンジニアリングが長期的なコストを削減するのはなぜですか？
はい、量産前エンジニアリングは鋼材を切削する前に設計問題を発見し、測定可能な節約をもたらします。DFMレビューと金型流動解析を組み合わせることで、修正1回につき数千ドルの費用と数週間の遅延を招く金型手直しの主因を防げます。
対照的に、DFMレビューには1〜3日しかかからず、サプライヤーとの契約に含まれていれば費用はかかりません。金型流動解析は初期スケジュールに2〜5日を加えますが、T1サンプリング失敗の主因を取り除きます。典型的な状況として、買い手が時間を節約するためにDFMレビューを省略する例を考えてみましょう。金型が製作されます。T1サンプルでは、ボス裏側の厚肉部が原因で外観面にヒケが見られます。金型を修正し、厚肉部を肉抜きし、ガス抜きを追加し、影響を受けた表面を再研磨する必要があります。総コストは2週間の遅延と修正費用です。
適切なDFMレビューがあれば、エンジニアは厚肉部を指摘し、元の設計で肉抜きするよう推奨するため、金型は初日から正しく製作されていたはずです。量産前エンジニアリングの手法は遅いのではなく、修正サイクルを完全に省くため、実際には速くなります。SPI3の金型分類と公差に関する規格は、こうした協議に共通言語をもたらします。
優れた量産前エンジニアリングは本当に費用に見合いますか？
射出成形サプライヤーのエンジニアリングサポートについて、買い手によくある思い込みを示す次の記述で理解度を確認してください。
"DFMレビューは、金型製作開始前に設計問題の最大80%を解消できる。"True
徹底したDFMレビューは、肉厚の不均一、抜き勾配不足、不適切なリブ比率、ゲート配置の問題など、製造性に関する問題の大半を鋼材の切削前に発見します。
"技術的なフィードバックがない価格見積でも、十分なエンジニアリングサポートを示している。"False
DFMコメントや工程提案のない見積だけでは、サプライヤーが設計を解析していないことを意味します。その結果、サンプリングや量産時に高額な想定外の問題が生じます。
量産前エンジニアリングに投資するサプライヤーと省略するサプライヤーの違いは、T1サンプリング段階で最も明確になります。徹底したDFMレビューと金型流動解析を行ったサプライヤーは、初回成形から寸法精度が高く、外観もきれいな部品を成形します。これらの手順を省いたサプライヤーは、ヒケ、反り、充填不足のある部品を成形することが多く、数千ドルと数週間の遅延を伴う金型修正が必要になります。数百件のプロジェクトで一貫して見られる傾向として、量産前エンジニアリングへの取り組みは納期遵守と初回成形品質に直接相関します。サプライヤーを評価するときは、その量産前プロセスについて尋ねてください。
その答えから、相手がパートナーになるか問題の種になるかを判断するために必要なすべてが分かります。
"量産前エンジニアリングは、修正の回避によって費用の5〜10倍を節約できる。"True
DFMと金型流動解析に費やす1ドルごとに、金型完成後の修正にはるかに多くの費用がかかる金型変更、遅延、品質不合格を防げます。
"どの射出成形サプライヤーでも十分なエンジニアリングサポートを提供できる。"False
サポート品質は業界内で大きく異なります。外注する商社には、有意義なDFMレビューや金型流動解析を行う社内の専門知識がない場合があります。
射出成形サプライヤーのエンジニアリングサポートに関するよくある質問
よくある質問
射出成形サプライヤーのDFMレポートには何を含めるべきですか？
適切なDFMレポートには、肉厚の問題、抜き勾配の測定値、リブとボスの比率、ゲート位置の推奨事項、アンダーカット解析を強調表示した注釈付きCADスクリーンショットと、特定されたすべての懸念事項を重大度評価および修正案とともにまとめた表を含めるべきです。各問題は部品形状の具体的な寸法を参照し、エンジニアは各所見を詳しく説明できるようにすべきです。また、レポートには関係するトレードオフを明確に説明した設計変更の推奨事項を含め、どの修正を受け入れるかについて情報に基づく判断ができるようにすべきです。
一般的なDFMレビューにはどのくらい時間がかかりますか？
標準的なDFMレビューには、部品の複雑さに応じて1〜3営業日かかります。形状が単純明快な部品なら1日でレビューできる場合がありますが、サイドアクション、リフター、厳しい公差を伴う複雑な多数個取り金型では、徹底した解析に3〜5日を要する場合があります。サプライヤーは事前に具体的なスケジュールを確約し、予定どおりにレポートを提出すべきです。レビューが予定より長引く場合、サプライヤーは更新情報を出さずに待たせるのではなく、理由を伝えて修正後の提出日を提示すべきです。
金型流動解析は金型価格に含まれますか、それとも別料金ですか？
これはサプライヤーによって異なります。特に明らかに必要な複雑部品では、基本的な金型流動解析を金型パッケージに含めるサプライヤーもあれば、別項目として請求するサプライヤーもあります。解析が実際に行われ、理解できる形式で結果が共有される限り、どちらの方法でも問題ありません。思い込みを避けるため、見積の過程でこれを明確に確認してください。重要なのは無料か有料かではなく、解析が実施され、サプライヤーが結果を順に説明するかどうかです。
サプライヤーは自社で設計していない部品にもエンジニアリングサポートを提供できますか？
はい、実際、射出成形業界ではこれが最も一般的な状況です。大半のサプライヤーは、顧客または第三者の設計会社が作成した設計を受け取ります。サプライヤーのエンジニアの役割は、製造性の観点から設計をレビューし、最適化を提案し、要求される品質水準で金型が部品を安定して成形できるようにすることです。サプライヤーのエンジニアリング専門知識を活用するために、部品を一から設計してもらう必要はありません。実際、元の設計に関与していない人による独立したレビューでは、慣れによる偏りのために元の設計者が見落とした問題を発見できることがよくあります。
サプライヤーのエンジニアリング能力を評価するには何を質問すべきですか？
まず、過去のプロジェクトのDFMレポート見本を見せてもらい、解析の深さと形式を確認してください。金型流動解析を社内で行うか外注するかを尋ねてください。試作サンプリングのプロセスと、期待できる成果物の説明を求めてください。在籍するエンジニアの人数、専門分野、合計経験年数を尋ねてください。過去のプロジェクトで製造上の課題をどのように解決したか、具体例を求めてください。回答の深さと具体性から、マーケティング資料や営業プレゼンテーションよりはるかに多くのことが分かります。
サプライヤーからのフィードバックが正直かどうかを見分けるには？
正直なエンジニアリング上のフィードバックには、懸念事項、トレードオフ、ときには希望する方法に反対する推奨事項も含まれます。サプライヤーがすべての設計判断を無条件で承認するなら、設計を注意深くレビューしていないか、難しい話し合いを避けています。優れたエンジニアは、量産結果への責任を負うと分かっているため、リスクを見つけると異議を唱えます。最初の提出で正当な懸念を3つ指摘するサプライヤーは、すべて完璧に見えると言う相手より大きな助けになります。サンプリング中に買い手が発見するまで待つのではなく、問題を積極的に知らせるサプライヤーを信頼してください。
小ロット射出成形ではどのようなエンジニアリングサポートを期待すべきですか？
小ロットのプロジェクトでも、提供にかかるサプライヤーの費用はごくわずかで両者を高額なミスから守るため、最低限DFMレビューと材料の推奨を受けるべきです。単純な形状では金型流動解析を簡略化できる場合がありますが、複雑な形状については必ず充填検証を行うべきです。試作サンプリングは、生産数量にかかわらず、金型が仕様を満たす部品を成形できることを確認するため、引き続き価値があります。小ロット案件での主な違いは、費用対効果を保つために一部のエンジニアリングサービスで簡略化した方法を使う場合があることですが、基本的なレビューは依然として実施し、文書化すべきです。
射出成形サプライヤーの選定は価格だけではなく、部品を初回から正しく仕上げるのを支援するチームと提携することです。金型製作前のエンジニアリングサポートが、スムーズな立ち上げと数か月に及ぶ高額な修正を分けます。次のプロジェクトのサプライヤーを評価している場合は、包括的なDFMレビュー、金型流動解析、材料選定の助言、試作サンプリングを提供することを確認してください。プロジェクト要件を相談し、適切に行われる量産前サポートの姿を確かめるには、私たちのエンジニアリングチームにお問い合わせください。
