射出成形金型の収縮：計算方法と補正方法

理由は構造にあります。冷却中、非晶質プラスチックはよりランダムな分子配列で固化するため、体積変化は比較的限定的で均一です。一方、半結晶構造を持つ熱可塑性プラスチックは冷却時に秩序ある領域を形成し、これが収縮を増大させ、収縮がより方向性を持つ可能性があります。

簡単に聞こえますが、多くのプロジェクトがここでつまずきます。購入者は図面の厳しい公差と樹脂データシートの数値を比較し、初回成形から金型が基準寸法を達成できると思いがちです。実際の生産では、樹脂系統、肉厚、ゲートバランス、成形条件のすべてが最終部品寸法を変化させます。収縮¹

ZetarMoldでは、収縮を土壇場の試作で発覚する問題ではなく、金型設計上の課題として扱います。DFMでは、材料データ、部品形状、類似金型の経験を組み合わせ、鋼材修正を繰り返して目標を追うのではなく、最初の金型トライから目標値に近づけます。

射出成形における金型収縮とは何か、なぜ重要なのか？

射出成形の収縮とは、金型キャビティへの充填後、溶融プラスチックが冷却・固化し、内部応力が緩和される際に生じる寸法の減少です。金型キャビティの寸法がそのまま最終製品の寸法になるわけではなく、各樹脂の収縮特性を考慮してキャビティを意図的に大きく設計する必要があるため、重要です。

ほとんどのプラスチック部品では、総収縮率は0.1～3.0%の範囲に収まりますが、その幅の中には材料による大きな違いがあります。透明なPCカバーは比較的安定していても、同じサイズのPPハウジングははるかに大きく変化することがあります。そのため、収縮は射出成形金型設計と射出成形プロセス全体の双方に直結します。射出成形²

このテーマは2つの寸法で定義されます。Dmは金型寸法、Dpは冷却後の最終部品寸法です。両者の差は、必ずしも無駄や誤差ではありません。選定樹脂の冷却時および成形後安定化時の挙動に基づく、計画的な補正です。

収縮に関するよくある誤解

最大の誤りは、収縮率をデータシートから得た単一の数値として扱うことです。実際の成形品は、局所的な肉厚、ゲート位置、冷却効率、配向の影響を受けます。同じ樹脂ロットを同じ成形機で成形しても、平板とリブ付きボックスでは収縮率が異なる場合があります。

反りが発生するのもこのためです。収縮が均一なら、部品は単に小さくなります。方向や断面厚さによって収縮量が異なると、部品は曲がり、ねじれ、直角度を失います。実務では、寸法不良の多くは公差問題に見せかけた不均一冷却の問題です。収縮制御³

当社の上海工場では、後からキャビティ鋼材を修正すると高額になるため、金型製作の着手前に収縮を検討します。当社は90T～1850Tの射出成形機45台を稼働しており、最も多い認識のずれは、半結晶性PP部品に±0.05 mmを要求した顧客が、T1サンプルに0.3～0.5 mmのずれがある理由を問うケースです。これは通常、不注意な成形ではなく材料固有の挙動です。

金型収縮率はどのように計算するか？

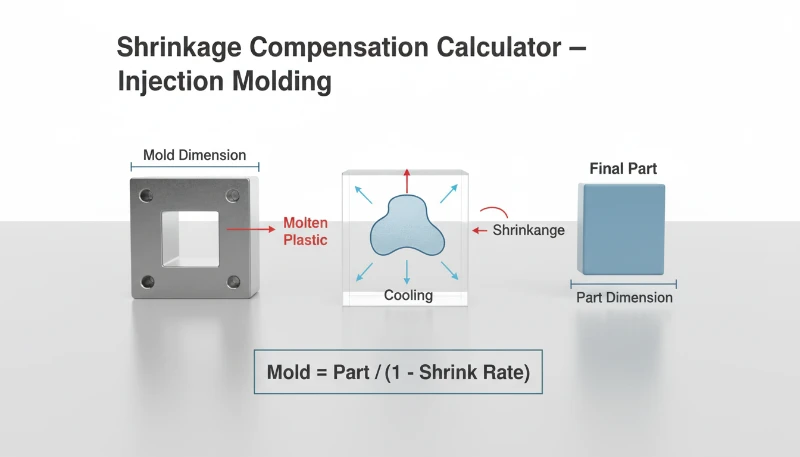

金型収縮率は、S = [(Dm – Dp) / Dm] × 100で計算します。この式で、Sは収縮率、Dmは金型寸法、Dpは成形後に測定した冷却済み部品の寸法です。

考え方は単純です。キャビティ寸法が100.00 mmで、冷却後に測定した部品が98.50 mmだったとします。計算はS = [(100.00 – 98.50) / 100.00] × 100 = 1.5%となります。つまり、部品はキャビティ寸法に対して1.5%収縮したことになります。

金型設計では、技術者がこの式を逆算することもあります。目標部品寸法が100.00 mm、予想収縮率が1.8%の場合、鋼材加工前のキャビティ寸法は約101.80 mmにします。つまり、金型寸法を1＋収縮率で拡大し、その後サンプリングで検証します。

その逆算は実用的ですが、判断は依然として必要です。同じ樹脂でも射出成形の工程条件によって挙動が異なるため、データシート値は範囲で示されることがよくあります。

実用的な収縮率測定

保圧プロファイル、冷却時間、ゲート固化、金型表面温度のすべてが、完成部品がその範囲内のどこに収まるかに影響します。

正確に測定するため、部品が離型された直後に寸法検査を急いではいけません。多くの材料は離型後も緩和が続き、特に厚肉材や半結晶性グレードで顕著です。一貫した検査方法は、計算式自体と同じくらい重要です。一方のチームが10分後、別のチームが24時間後に測定すれば、収縮結果を比較できない可能性があります。

優れた工程調査では、全体収縮と局所ばらつきを分けます。箱の外形寸法が許容範囲でも、穴、ボス、リブ周辺は冷却速度が異なるため不合格になる場合があります。そのため経験豊富な金型チームは、全長1点だけでなく複数の管理寸法を測定します。

量産金型では通常、まずサプライヤーの材料範囲を確認し、類似する過去の金型と比較したうえで、最も影響を受けやすい寸法を中心にサンプリング検査点を設定します。外観部品または機能部品の場合、1つの寸法を鋼材追加修正可能な調整の優先対象とし、その他の箇所は成形条件の最適化で調整可能な状態にすることがあります。

材料別の収縮率：半結晶性と非晶性

収縮率を最も大きく左右するのは材料系統であり、一般に半結晶性樹脂は非晶性樹脂より収縮率が高くなります。目安として、PC、ABS、PMMAなどの非晶性材料は通常0.4～0.8%程度ですが、PP、PE、PA、POMなどの半結晶性材料は1.0～3.0%となることが多く、グレードによってはさらに高くなります。

理由は構造にあります。冷却時、非晶性プラスチックは分子がよりランダムに配列した状態で固化するため、体積変化が比較的小さく均一です。半結晶構造の熱可塑性樹脂は冷却時に規則的な領域を形成するため、収縮が大きくなり、方向性も強くなることがあります。

優れた補償は、単なるスプレッドシートの作業ではありません。金型設計者はまた、重要な領域を最初に充填するゲート位置を選択し、圧力を維持するためにランナーをサイズ設定し、最も高温のゾーンがキャビティの他の部分から大きく遅れないように冷却ラインを構築します。より厳密な部品では、サンプリング後の調整が可能なように、鋼材安全寸法が意図的に計画されます。

この表は、樹脂変更が決して単純ではない理由を示しています。顧客がコスト削減のためABSからPPへ変更する場合、金型チームはキャビティ寸法、ゲートバランス、公差の前提を再検討しなければなりません。部品の外観は似ていても、寸法挙動は鋼材修正、または少なくとも新しい成形条件範囲が必要になるほど変化する可能性があります。

このため、材料レビューは早期に行う必要があります。ABSで良好に稼働する金型でも、冷却およびゲート戦略を再設計しなければ、POMやPAでは不安定になることがあります。材料費は見積書に明示されますが、隠れたコストは後になって金型調整、サイクルタイムの長期化、追加の寸法検査として現れることが少なくありません。金型レビューでは、低コストの材料代替が高額な寸法不安定性を生む可能性があるため、樹脂変更要求を当初のキャビティ戦略と照合します。単純な調達判断に見えても、ゲート寸法の変更、冷却の修正、または重要な嵌合部への追加のスチールセーフ代が必要になる場合があります。経験豊富な成形業者が、後期の材料変更を無害と見なさず問題提起する理由の一つです。

射出成形金型の収縮に影響する7つの要因とは？

射出成形金型の収縮に最も大きく影響するのは、材料の種類、肉厚、保圧、金型温度、樹脂温度、ゲート位置、部品形状です。この7つの変数が、キャビティに入る材料量、冷却の均一性、収縮が均一に保たれるか反りに転じるかを決定します。

• 1）材料の種類が基準を決めます。半結晶性樹脂は非晶性グレードより本質的に収縮が大きく、フィラー含有量によって収縮パターンはさらに変わります。公称部品サイズが同じでも、30%ガラス繊維強化PAの挙動は非強化PPとはまったく異なります。
• 2）肉厚は冷却速度と局所的な材料量を左右します。厚肉部は長時間高温を保ち、収縮も長く続くため、ヒケや周辺面の変形を起こしやすくなります。薄肉部と厚肉部の遷移は、部品が同時に異なる速度で冷却されるため、特に危険です。
• 3）保圧は、ゲートが固化する前の体積減少を直接補います。多くの金型では、有効な保圧範囲は射出圧力の約60～80%です。保圧が低すぎるとキャビティへの充填が不足します。高すぎるとバリが発生したり、後に寸法変動として現れる応力が生じたりします。

設計・金型要因

• 4）金型温度は、ポリマーがキャビティ壁で固化する速度を変えます。金型温度を高くすると表面仕上げと流動性を改善できますが、半結晶性樹脂では結晶化が進み、収縮率が高くなることがあります。温度を低くすると総収縮率を抑えられる場合がありますが、冷却が急すぎると残留応力が増加します。
• 5）樹脂温度は材料の初期状態を変えます。温度の高い溶融樹脂は通常、薄肉部へ流れやすくなりますが、部品から除去すべき熱量も増えます。それに合わせて冷却と保圧を調整しなければ、最終寸法が予想外に変化することがあります。
• 6）ゲート位置は流動経路と圧力分布を決めます。配置の悪いゲートは、充填、保圧、配向のばらつきを生じさせます。大型部品では、対角の隅で収縮量が異なる状態を生む最も直接的な原因の一つです。
• 7）部品形状は他のすべての影響を増幅します。平板、長いリブ、孤立したボス、非対称な壁はいずれも冷却バランスを悪化させます。ここで収縮は単なる樹脂の問題ではなくなり、射出成形材料、冷却配置、形状設計に関わる金型工学全体の問題になります。

これらの変数の均衡が取れていないと、単純な全体寸法の減少ではなく、偏収縮が生じることがよくあります。特にガラス繊維充填材料では、流動方向と直角方向で収縮が異なる場合があります。その不均一な収縮が、反り、壁面の湾曲、フレームのねじれ、組立界面での公差不良に直結します。

実務上の教訓は、形状判断の不備を1つの条件だけで救済することはできないという点です。大きな平坦壁につながる厚いリブがあり、ゲートが一端にある部品では、保圧を上げるだけで常に問題を解決できるわけではありません。よりよい修正は、リブ比の変更、ゲートの移設、ホットスポット周辺の冷却再設計かもしれません。

金型設計で収縮をどう補正しますか？

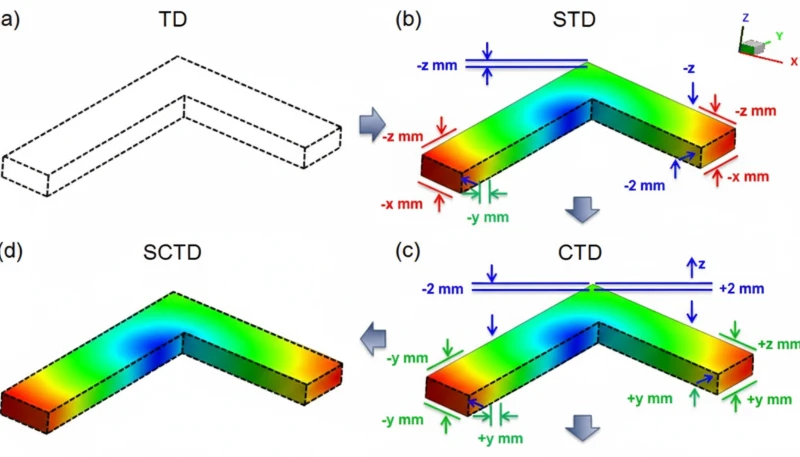

金型設計では、キャビティ寸法を目標部品寸法より拡大し、バランスの取れたゲート、冷却、鋼材余裕を残した調整によってその寸法設定を支えることで収縮を補償します。基本ルールは、目標寸法に1と予想収縮率の和を掛けることです。

例えば、必要な仕上がり幅が80.00 mm、予想収縮率が1.2%の場合、初期キャビティ幅は80.96 mmになります。これにより金型メーカーは現実的な初回加工寸法を得られます。その後、T1およびT2トライで、実際の樹脂ロット、冷却配管の実配置、部品形状が推定値を裏付けるか、わずかに上下させるかを判断します。

適切な補正は、単なる表計算上の作業ではありません。金型設計者は、重要領域から先に保圧できるゲート位置を選び、圧力を維持できるようランナー寸法を決め、最も高温になる領域がキャビティの他の部分より大幅に冷却遅れを起こさないよう冷却管を構成します。より厳しい公差の部品では、サンプリング後も調整できるよう、スチールセーフ寸法を意図的に設定します。

収縮計算

全体補正対局所補正

プロジェクトでPP、PE、PA、またはPOMを使用する場合、寸法変化が大きいと想定し、公差の実現可能性を早期にレビューします。ABSやPCなど低収縮材料を使用する金型では、キャビティの補正量を少なくできる場合がありますが、突出、冷却バランス、ベントが不十分なら寸法の一貫性は失われます。

全体補正と局所補正も分けます。ハウジング全体には1つの倍率が必要でも、ねじ周りのボスや位置決めタブには試験後の局所的な鋼材変更が必要な場合があります。これは正常です。一度で完璧に当てるのではなく、初版金型を賢く設計し、調整を小さく、速く、予測可能にすることが目標です。

DFMレビューでは、選定材料で現実的に実現できるより厳しい公差を期待している設計をよく指摘します。購入者が大型PPカバーに機械加工品に近い公差を求める場合、部品全体を不安定なプロセスウィンドウへ押し込むより、材料を変更する、組立クリアランスを設ける、または一つの重要形状を後加工面へ変える方が、工学的に適切な回答となる場合があります。

一般的な収縮問題とその解決方法

最も一般的な収縮問題は、寸法不足、ヒケ、反り、穴の楕円化、寸法間のばらつきです。各問題は異なる根本原因の組み合わせを示すため、対策は条件を闇雲に変えるのではなく、発生パターンを読み取ることから始まります。

部品全体が均一に小さい場合、最初に疑うべきは金型の収縮代が不適切なことです。通常、キャビティの拡大率が低すぎるか、実際の材料収縮率がデータシートの中央値を上回っていることを意味します。修正には鋼材の追加工が必要な場合がありますが、まず保圧プロファイルと測定タイミングが一貫していることを確認してください。

リブやボスの上にヒケが現れる場合、通常は局所的な肉厚集中が原因です。厚い内部形状は表皮が固化した後も収縮を続け、外側表面を内側へ引き込みます。一般的な対策には、リブ厚の縮小、保圧時間の延長、ゲート効率の改善、またはキャビティの保圧を長く維持できるようゲートを厚肉部の近くへ移動することがあります。

部品が弓なりになったりねじれたりする場合は、不均一な収縮による反り問題として扱います。非対称な肉厚、片側の冷却不足、片側ゲートによる材料配向を確認してください。成形条件の変更で改善することもありますが、形状自体が不均一な冷却を引き起こす場合、長期的な是正策は通常、金型または部品設計にあります。

流動方向と多個取りの問題

丸穴が楕円形になったり、嵌合タブの位置が合わなくなったりした場合は、流動方向の影響を確認してください。強化材料では強い配向が生じることがあり、非充填樹脂でも長い流動経路に沿って変位する場合があります。そのような場合は、単に圧力を上げるよりも、ゲート位置の変更や冷却レイアウトの修正の方が有効なことが多くあります。

キャビティごとに寸法が異なる場合、樹脂を原因と決めつける前に、実際の冷却回路性能、ベント、ゲートバランスを比較してください。多数個取り金型は小さな差を増幅します。1つのキャビティが他より3°C高いだけで、金型配置と照合するまでランダムに見える寸法傾向が生じることがあります。

最悪の対応は、手当たり次第の条件調整です。射出圧力を上げ、金型温度を下げ、冷却時間を延ばすことを同時に行えば結果は変わるかもしれませんが、根本原因も見えなくなります。よりよい方法は、1つの条件セットを固定し、変数を1つずつ変更して、各重要寸法がどう動くかを記録することです。これにより、デバッグが推測ではなくデータに基づくものになります。

これらすべての故障モードに共通する傾向は一貫しています。収縮問題は、初回成形後に修正するより、金型設計中に防ぐ方が容易です。最も高額な修正は鋼材変更を必要とするものであり、現実的な材料データと実績のある金型形状を使って収縮挙動を早期に検討すれば、通常は回避できます。

ZetarMoldの収縮管理手法

ZetarMold は、DFM レビュー、現実的な材料選定、スチールセーフ金型、測定に基づく試作フィードバックを組み合わせて収縮を管理します。収縮を一般的な数値として扱うのではなく、最初の射出成形金型設計レビューから金型に織り込むべき、予測可能な製造挙動として扱います。

当社が最初に行うのは、材料と公差の整合です。図面で大型の半結晶性部品に非常に厳しい公差が要求されている場合、後から金型ですべて解決できるふりをせず、早期に問題を提起します。この対話は、どのような金型調整よりも時間を節約することがよくあります。希望的な公称寸法ではなく、材料の現実に合わせてプロジェクトを立て直せるためです。

形状レビューとサンプリング

次に、厚肉から薄肉への遷移、孤立したボス、支持のない長い壁、重要寸法を一方向に流れるゲートといった典型的な収縮要因について部品形状を確認します。その結果に基づき、製造開始前にゲート変更、冷却変更、または影響を受けやすい箇所への鋼材余裕を提案します。

金型試作では、検査しやすい寸法だけでなく、嵌合と機能に最も重要な寸法を測定します。後で成形品の調整が必要になった場合も、管理された可逆的な手順で行えるようにします。そのため、当社の試作レポートでは合否だけを列挙せず、工程設定に対する実際の寸法変化を追跡します。

要点は単純です。DFM段階で収縮を検討すれば、大半の寸法問題は予測、補正、または少なくとも封じ込めが可能です。初回成形まで収縮を無視すると、通常、追加試作、金型修正、立ち上げの遅延という代償が生じます。

FAQ：金型収縮に関するよくある質問

射出成形における通常の収縮率は何ですか？

一般的な収縮率は、樹脂系統、充填材含有量、肉厚、加工条件に応じておよそ0.1%～3.0%です。ABSやPCなどの非晶性材料は通常1.0%未満ですが、PP、PE、PA、POMなどの半結晶性材料は1.0%を超えることが多く、用途によっては3.0%に近づくか上回る場合があります。金型に用いる適切な値は、一般的な平均値だけでなく、データシートと類似部品形状での実成形経験の両方から決定する必要があります。

PPはなぜABSよりも収縮しやすいのですか？

PPは半結晶性で、冷却中に規則的な領域を形成して体積収縮が大きくなるため、通常はABSより収縮率が高くなります。ABSは非晶性であるため、分子構造がより不規則な状態で固まり、成形後の寸法変化が小さく均一になる傾向があります。実際には、この差によってキャビティをどの程度大きく設計するか、また最終寸法が重要な場合に冷却と保圧をどの程度厳密に管理するかが変わります。

射出成形における収縮をどのように低減しますか？

適切な材料を選定し、肉厚をより均一に保ち、十分な保圧をかけ、冷却を均衡させ、最初からキャビティ寸法を正しく設定することで、収縮を低減できます。多くの金型では、凍結前により多くの材料を充填できるため、充填圧力とゲート効率の最適化が最も迅速な改善につながります。リブやボス周辺の局所的な肉厚を減らすことも有効です。厚肉部は外側のスキン層がすでに固化した後も収縮し続けるためです。

収縮は反りの原因になりますか？

はい。収縮が部品全体で均一でない場合、反りが生じます。片側がより速く冷却される、ある方向の収縮が大きい、または一部の形状が長時間高温のままだと、部品は均一に収縮せず曲がったりねじれたりします。そのため、反りは通常、単純な寸法の問題ではなく収縮差の問題です。強化材料は特に敏感で、繊維配向により流動方向と直交流方向の収縮挙動が大きく異なる場合があります。

金型開発時に収縮を考慮すべきタイミングはいつですか？

収縮は金型鋼材を切削する前、理想的にはDFMおよびゲートレビューの段階で考慮する必要があります。キャビティ加工後に誤った収縮率の想定を修正する場合、目標寸法を回復するために鋼材の溶接、加工変更、または繰り返しのサンプリングが必要となり、コストが大幅に増加します。早期に計画することで、選定した樹脂が、不安定または非効率な生産条件を強いることなく、図面公差を現実的に維持できるかも確認できます。

全体的収縮と差動収縮の違いは何ですか？

全体収縮は冷却後に部品全体の寸法が縮小することであり、差収縮は同じ部品の領域間または方向間で収縮が不均一になることです。全体収縮は主に寸法を変化させます。差収縮は形状を変化させ、反り、壁面の湾曲、組立形状の位置ずれを引き起こすことがよくあります。ガラス繊維強化材料、長い流動長を持つ部品、肉厚が不均一な部品では変形しやすいため、エンジニアは差収縮を注意深く監視します。T

>hat distinction matters because one issue is solved by cavity scaling, while the other often needs design or cooling changes.
