La scelta del giusto tonnellaggio per la vostra macchina di stampaggio a iniezione è fondamentale per ottimizzare l'efficienza produttiva, i costi e la qualità dei pezzi. La scelta giusta può far risparmiare tempo e materiale, migliorando il risultato del progetto.

Selezionare il tonnellaggio della macchina per lo stampaggio a iniezione in base alle dimensioni del pezzo, al materiale e alla complessità dello stampaggio. Una macchina con un tonnellaggio eccessivo può causare un'usura eccessiva, mentre un tonnellaggio insufficiente può causare difetti.

È fondamentale capire come il tonnellaggio influisca sul processo di stampaggio a iniezione. Scoprite come la scelta della dimensione giusta della macchina in base alle specifiche del progetto possa migliorare le prestazioni e ridurre al minimo i problemi.

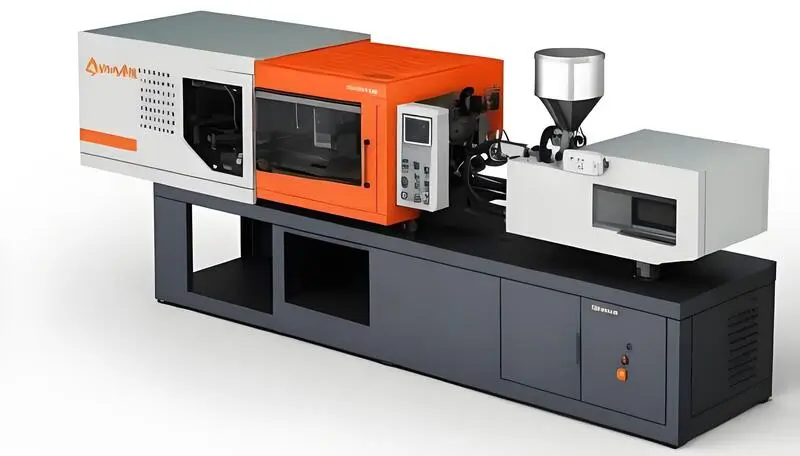

Qual è il concetto di base del tonnellaggio delle macchine per lo stampaggio a iniezione?

Il tonnellaggio delle presse a iniezione si riferisce alla forza di serraggio necessaria per mantenere chiuso lo stampo durante l'iniezione. È un fattore critico per garantire la qualità e la precisione dei pezzi stampati.

Il tonnellaggio delle presse a iniezione si misura in tonnellate e determina la forza necessaria per chiudere lo stampo. Un tonnellaggio sufficiente impedisce il danneggiamento dello stampo e garantisce pezzi precisi e di alta qualità durante il processo di iniezione.

Calcolo della forza di serraggio

F=A P

dove F è la forza di serraggio, A è l'area proiettata della cavità dello stampo e P è la pressione della colata plastica nella cavità.

La forza di chiusura di una pressa a iniezione, nota anche come tonnellaggio, è essenzialmente la pressione massima che la pressa a iniezione può applicare per mantenere lo stampo chiuso durante lo stampaggio del pezzo. La forza di chiusura viene solitamente misurata in tonnellate (T).

In breve, questa forza assicura che lo stampo rimanga chiuso per tutto il ciclo di iniezione, evitando che la colata di plastica fuoriesca dalla linea di divisione dello stampo.

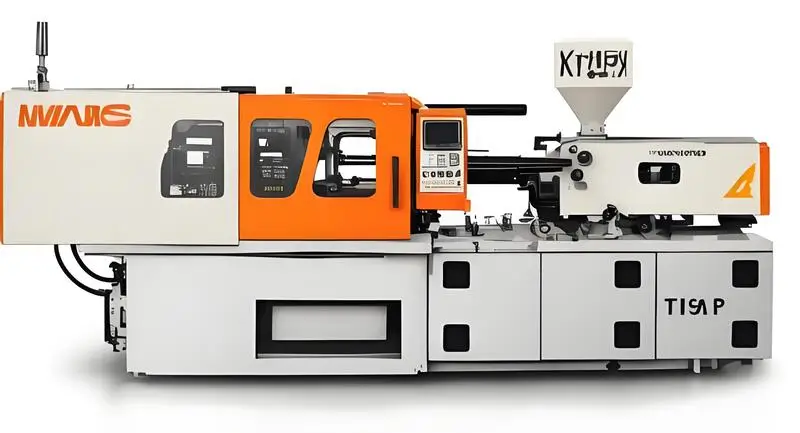

Componenti principali di una macchina per lo stampaggio a iniezione

Per capire perché tonnellaggio della macchina per lo stampaggio a iniezione¹ è importante, è necessario conoscere i componenti principali di una macchina per lo stampaggio a iniezione:

• Unità di iniezione: Questo comprende la vite, il cilindro, l'ugello, ecc. che fondono e iniettano i pellet di plastica nella cavità dello stampo.

• Unità di serraggio: Questo include la piastra mobile, la piastra fissa, il meccanismo di bloccaggio, ecc. che forniscono la forza di bloccaggio e mantengono lo stampo chiuso.

• Sistema di controllo: Questo include i computer, i sensori, i pannelli di controllo, ecc. che controllano i vari parametri del processo di iniezione e serraggio.

• Sistema di trasmissione: Ciò include i sistemi di azionamento idraulico o elettrico che forniscono la potenza necessaria per l'iniezione e il bloccaggio.

Principio di funzionamento della forza di serraggio

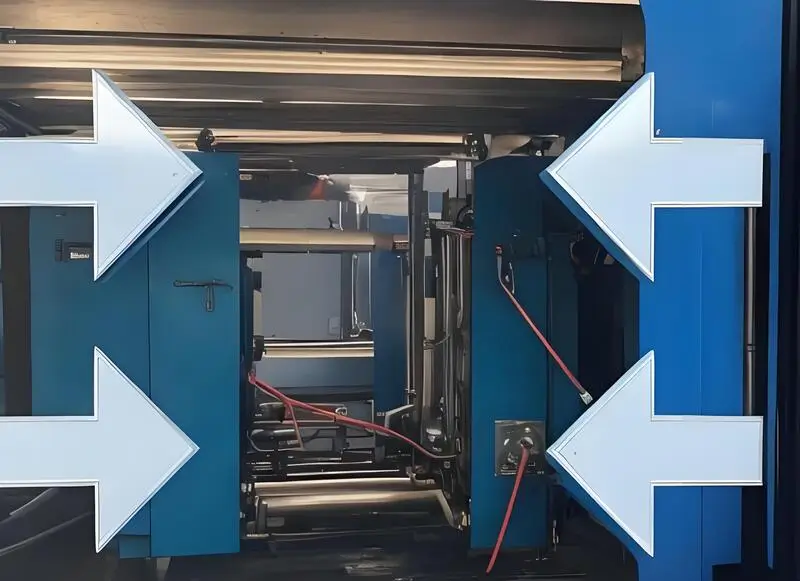

La forza di bloccaggio viene applicata dal dispositivo di bloccaggio della macchina per lo stampaggio a iniezione. Quando lo stampo è chiuso, il meccanismo di bloccaggio della macchina preme i piani mobili e fissi dello stampo in modo che possano resistere alla pressione del materiale plastico fuso nella cavità durante lo stampaggio a iniezione.

Il forza di serraggio² deve essere abbastanza forte da impedire la fuoriuscita della plastica fusa dalla linea di divisione dello stampo, ma non deve essere troppo grande per evitare danni inutili allo stampo e alle attrezzature.

Qual è l'importanza di scegliere il giusto tonnellaggio della macchina di stampaggio a iniezione?

La scelta del giusto tonnellaggio per la macchina di stampaggio a iniezione è fondamentale per massimizzare l'efficienza, la qualità del prodotto e ridurre al minimo i difetti durante la produzione.

La scelta del giusto tonnellaggio assicura la forza di chiusura adeguata per evitare difetti come colpi corti o flash. Bilancia i requisiti di pressione della cavità dello stampo, riducendo il consumo energetico e migliorando i tempi di ciclo.

Impatto sulla qualità del prodotto

La forza di serraggio influisce direttamente sulla qualità del prodotto. Se la forza di serraggio è insufficiente, lo stampo non può essere completamente chiuso durante il processo di stampaggio a iniezione e la colata di plastica fuoriesce da uno stampo all'altro.

Ciò causerà difetti come bave e bagliori sulla superficie del prodotto, compromettendo la finitura superficiale e il funzionamento del prodotto. Per i prodotti di alta precisione, una forza di serraggio insufficiente è ancora più grave, in quanto causa deviazioni dimensionali e compromette le prestazioni del prodotto.

Impatto sull'efficienza produttiva

Un tonnellaggio adeguato (forza di serraggio) garantisce la stabilità e la continuità del processo produttivo. Se la forza di serraggio è insufficiente o errata, può verificarsi quanto segue: lo stampo non può essere chiuso normalmente, con conseguenti interruzioni della produzione e ripercussioni sull'efficienza produttiva.

Al contrario, una forza di serraggio eccessiva aumenta l'usura dello stampo e della pressa a iniezione, ne riduce la durata e aumenta i costi di manutenzione e sostituzione.

Impatto sul controllo dei costi

La scelta corretta del tonnellaggio della pressa a iniezione è importante per controllare i costi di produzione. La scelta di una macchina con un tonnellaggio troppo elevato aumenterà i costi di acquisto delle attrezzature e dell'energia, incrementando le spese totali.

Al contrario, se il tonnellaggio della macchina selezionata è troppo basso, potrebbe non soddisfare i requisiti di produzione, con un ulteriore aumento delle spese per le attrezzature e dei costi di investimento. Pertanto, una selezione ragionevole del tonnellaggio della macchina per lo stampaggio a iniezione può massimizzare l'uso delle risorse e ridurre i costi di produzione.

Impatto sulla sicurezza della produzione

Una forza di serraggio eccessiva provoca un'inutile usura dello stampo e della macchina di stampaggio a iniezione, aumenta la possibilità di guasti e danni alle apparecchiature e influisce sulla sicurezza della produzione.

Inoltre, una forza di chiusura eccessiva può rappresentare una minaccia per la sicurezza degli operatori e delle macchine. Pertanto, la scelta del giusto tonnellaggio della pressa a iniezione può non solo migliorare l'efficienza produttiva e la qualità del prodotto, ma anche garantire la sicurezza del processo produttivo.

Quali sono i passaggi per determinare il tonnellaggio di una macchina di stampaggio a iniezione?

La determinazione del giusto tonnellaggio per una macchina di stampaggio a iniezione è fondamentale per garantire una produzione efficiente ed evitare danni alla macchina. Questo processo comporta il calcolo della forza di serraggio in base alle dimensioni del pezzo e al materiale.

Per determinare il tonnellaggio di una pressa a iniezione, calcolare la forza di chiusura necessaria moltiplicando l'area della superficie del pezzo stampato per la pressione di iniezione del materiale. La formula aiuta a garantire una selezione accurata della macchina e uno stampaggio efficiente.

Comprensione dei requisiti specifici del prodotto e dello stampo

Innanzitutto, è necessario conoscere in dettaglio le dimensioni, la forma e il materiale del prodotto da realizzare e il suo comportamento durante il processo di stampaggio. Quindi, in base al progetto del prodotto e ai requisiti di produzione, si determinano le dimensioni dello stampo, il numero di cavità e la loro disposizione.

• Dimensioni e forma del prodotto:Le dimensioni e la forma del prodotto influiscono direttamente sulla progettazione dello stampo e sul calcolo della forza di chiusura. Ad esempio, i prodotti di grandi dimensioni richiedono solitamente stampi più grandi e forze di serraggio più elevate. Inoltre, i prodotti con forme complesse possono richiedere una maggiore precisione e forze di serraggio.

• Caratteristiche del materiale:I diversi materiali hanno caratteristiche di flusso e pressione diverse durante il processo di stampaggio a iniezione. Ad esempio, l'ABS richiede una pressione di iniezione più elevata durante lo stampaggio a iniezione rispetto al PP. Alcuni tecnopolimeri richiedono una pressione di iniezione più elevata e un'adeguata progettazione del rapporto di compressione della vite per ottenere migliori effetti di stampaggio. Pertanto, la comprensione di questi comportamenti di ciascun materiale è importante per determinare la forza di serraggio necessaria.

• Design dello stampo: Le dimensioni dello stampo, il numero di cavità e la loro disposizione influiscono direttamente sul calcolo della forza di serraggio. Se lo stampo ha più cavità, anche la loro disposizione deve essere presa in considerazione nel calcolo della forza di chiusura, mentre per uno stampo a cavità singola questo è relativamente facile. Inoltre, la progettazione dello stampo deve considerare il sistema di raffreddamento, il design della porta e altri fattori che possono influenzare il calcolo della forza di chiusura.

Calcolo dell'area proiettata della cavità dello stampo

Per calcolare il tonnellaggio dello stampaggio a iniezione, è necessario conoscere l'area di proiezione della cavità. In particolare, l'area di proiezione si riferisce all'area di proiezione verticale della cavità sulla linea di divisione. Per il calcolo, è necessario sommare le aree di proiezione di tutte le cavità e considerare il layout degli stampi a più cavità.

• Calcolo dell'area proiettata per stampi a cavità singola:Per gli stampi a cavità singola, il calcolo dell'area proiettata è piuttosto semplice. È sufficiente calcolare l'area verticale proiettata del prodotto sulla linea di divisione. Ad esempio, se un prodotto misura 100 mm 50 mm, l'area proiettata è 100 mm 50 mm = 5000 mm².

• Calcolo dell'area proiettata per stampi a più cavità:Per gli stampi a più cavità, è necessario calcolare il valore di area totale proiettata di tutte le cavità³. Ad esempio, se un prodotto è di 100 mm 50 mm e lo stampo ha quattro cavità disposte a 22, l'area proiettata di una singola cavità è 100 mm 50 mm = 5000 mm². L'area totale proiettata delle quattro cavità è 5000mm² 4 = 20000mm².

Determinazione della pressione della massa plastica fusa nella cavità

Materiali diversi hanno caratteristiche di flusso e pressione diverse durante lo stampaggio a iniezione. In genere, è possibile fare riferimento ai dati forniti dal fornitore del materiale o determinarli in base all'esperienza passata. In generale, per i materiali termoplastici, la pressione in cavità è solitamente di 20-40 MPa.

• Caratteristiche di pressione dei materiali più comuni:Ecco i intervalli di pressione di cavità per diversi materiali plastici comuni⁴:

• ABS: 30-40MPa

• PP: 20-30MPa

• PE: 20-25MPa

• PVC: 25-35MPa

• PC: 30-40MPa

• Fattori che influenzano le caratteristiche di pressione:La pressione della colata plastica nella cavità è influenzata da diversi fattori, tra cui:

• Fluidità del materiale

• Velocità di iniezione

• Temperatura dello stampo

• Spessore del prodotto

Pertanto, quando si determina la pressione di cavità, questi fattori devono essere considerati in modo completo per garantire l'accuratezza del calcolo.

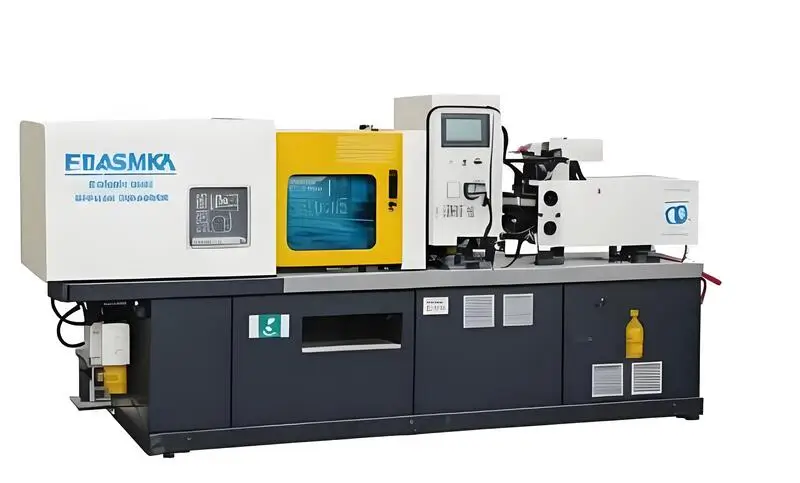

Calcolo della forza di serraggio richiesta

Per determinare il forza di serraggio richiesta⁵applicare la formula di cui sopra F=A * P. Ricordare che per garantire la stabilità e la sicurezza del processo di produzione, alla forza di serraggio calcolata viene solitamente aggiunto un margine di sicurezza di 10-20%.

• Esempio di calcolo della forza di serraggio:Facciamo l'esempio di un prodotto con dimensioni di 100 mm 50 mm. Il materiale utilizzato è ABS e la pressione della cavità è di 30MPa. Il design dello stampo è a cavità singola. Innanzitutto, calcoliamo l'area proiettata della cavità dello stampo. L'area proiettata è di 100 mm 50mm = 5000mm².Quindi, calcoliamo il tonnellaggio. La forza di serraggio è uguale all'area proiettata moltiplicata per la pressione della cavità, che è 5000mm² * 30MPa = 150000N, pari a circa 15 tonnellate. Aggiungendo un margine di sicurezza di 20%, la forza di serraggio richiesta è di circa 18 tonnellate. Pertanto, la scelta di una macchina per lo stampaggio a iniezione con forza di serraggio di 20 tonnellate è più appropriata.

• Scelta del margine di sicurezza:Nella produzione reale, per garantire la stabilità e la sicurezza della produzione, alla forza di serraggio calcolata viene solitamente aggiunto un certo margine di sicurezza. In genere, il margine di sicurezza è di 10-20%. La scelta specifica del margine di sicurezza può essere determinata in base ai requisiti del prodotto e alla situazione di produzione effettiva.

Considerare i requisiti di produzione speciali

Per alcuni prodotti speciali e requisiti di produzione, dobbiamo considerare anche altri fattori. Ad esempio:

Stampi a più cavità: Se utilizziamo stampi a più cavità, dobbiamo considerare l'impatto della disposizione delle cavità sulla forza di serraggio.

Prodotti di precisione: Per i prodotti che richiedono un'elevata precisione e qualità, potrebbe essere necessario utilizzare una macchina per lo stampaggio a iniezione con una forza di serraggio maggiore.

Prodotti a parete sottile di grandi dimensioni: Poiché il materiale plastico fuso scorre e si raffredda rapidamente, questi prodotti possono richiedere una forza di serraggio maggiore durante il processo di stampaggio.

• Requisiti speciali degli stampi multicavità:La disposizione delle cavità in uno stampo multicavità ha un effetto significativo sulla forza da applicare durante il serraggio. Ad esempio, se ci sono due file e due colonne (2×2), la forza di serraggio richiesta è diversa da quella di una fila e quattro colonne (4×1). Gli stampi del secondo tipo (chiamati 4×1 perché ci sono quattro cavità in una fila) sono più lunghi degli stampi con due cavità affiancate, quindi richiedono una pressione relativamente maggiore durante la chiusura. Pertanto, quando si progetta uno stampo a più cavità, è necessario scegliere la disposizione appropriata delle cavità per garantire una distribuzione uniforme della forza di chiusura.

• Requisiti speciali dei prodotti di precisione:Per i prodotti di precisione che richiedono precisione e alta qualità, è necessario scegliere una pressa a iniezione con una forza di chiusura maggiore per garantire la chiusura completa dello stampo durante il processo di stampaggio a iniezione. Prendiamo ad esempio un'azienda che produce componenti elettronici, le cui tolleranze sono molto sottili: fino a ±.01 mm. Se vuole produrre in modo affidabile prodotti di qualità, deve scegliere una pressa a iniezione con una forza di chiusura maggiore per garantire la stabilità della produzione e la qualità del prodotto.

• Requisiti speciali dei prodotti a parete sottile di grandi dimensioni:Quando si producono oggetti a parete sottile di grandi dimensioni mediante stampaggio a iniezione, è necessaria una forza di serraggio maggiore perché la plastica fusa scorre e si raffredda molto rapidamente. Ad esempio, quando si producono paraurti per auto, le dimensioni del prodotto sono grandi e lo spessore della parete è sottile, quindi è necessaria una pressa a iniezione con una forza di serraggio maggiore per garantire la qualità del prodotto.

Quali sono i casi di studio?

La scelta del tonnellaggio corretto per una macchina di stampaggio a iniezione è fondamentale per ottimizzare l'efficienza e prevenire i difetti. Esamineremo casi reali per evidenziare le considerazioni chiave.

La scelta del giusto tonnellaggio assicura una forza di chiusura sufficiente a prevenire l'apertura dello stampo durante l'iniezione. Influisce sulla qualità del prodotto e sul tempo di ciclo. I fattori chiave sono il tipo di materiale, il design dello stampo e le dimensioni del pezzo.

Caso 1: Piccoli prodotti elettronici di precisione

Un'azienda vuole realizzare un piccolo prodotto elettronico di precisione di 30 mm 20 mm 10 mm, realizzato in plastica ABS. Lo stampo è stato progettato con quattro cavità disposte a 2*2.

• Trovare l'area proiettata della cavità dello stampo: L'area proiettata di ciascuna cavità è 30mm 20mm = 600mm², e l'area proiettata totale delle quattro cavità è 600mm² 4 = 2400mm².

• Trovare la pressione della cavità: Secondo la guida allo stampaggio del materiale ABS, la pressione della cavità è di circa 30MPa.

• Calcolare la forza di serraggio necessaria: Forza di serraggio = 2400mm² * 30MPa = 72000N, pari a circa 7,2 tonnellate. Se si aggiunge un margine di sicurezza di 20%, la forza di serraggio richiesta è di circa 8,6 tonnellate. Pertanto, è meglio scegliere una macchina per lo stampaggio a iniezione con forza di serraggio di 10 tonnellate.

Caso 2: Paraurti dell'auto

Un'azienda vuole realizzare un paraurti per auto da 1500 mm 400 mm 200 mm, in plastica PP. Lo stampo è a cavità singola.

• Trovare l'area proiettata della cavità dello stampo: L'area proiettata è di 1500mm * 400mm = 600000mm².

• Trovare la pressione della cavità: Secondo la guida allo stampaggio del materiale PP, la pressione della cavità è di circa 25MPa.

• Trovare la forza di serraggio necessaria: Forza di serraggio = 600000mm² * 25MPa = 150000N, ovvero circa 1500 tonnellate. Se si aggiunge un fattore di sicurezza 20%, la forza di serraggio necessaria è di circa 1800 tonnellate. Pertanto, una macchina per lo stampaggio a iniezione con forza di serraggio di 2000 tonnellate è più adatta.

Caso 3: Grande contenitore a parete sottile

Un'azienda vuole realizzare un grande contenitore a pareti sottili di 200 mm. 200 mm 200 mm, in plastica PE. Lo stampo è a cavità singola.

• Calcolare l'area proiettata della cavità dello stampo: L'area proiettata è 200mm * 200mm = 40000mm².

• Determinare la pressione della cavità: Secondo la guida allo stampaggio del materiale PE, la pressione della cavità è di circa 20MPa.

• Determinare la forza di serraggio necessaria: Forza di serraggio = 40000mm² * 20MPa = 800000N, pari a circa 80 tonnellate. Se si aggiunge un fattore di sicurezza di 20%, sono necessarie circa 96 tonnellate di forza di serraggio. Pertanto, si dovrebbe utilizzare una macchina per lo stampaggio a iniezione con forza di serraggio di 100 tonnellate.

Quali sono i problemi comuni e le soluzioni per la scelta del tonnellaggio di una pressa a iniezione?

La scelta del giusto tonnellaggio per la vostra macchina di stampaggio a iniezione è essenziale per ottimizzare le prestazioni e prevenire i difetti. La comprensione dei fattori chiave può portare a processi produttivi più fluidi.

La scelta del giusto tonnellaggio della macchina per lo stampaggio a iniezione è fondamentale per evitare il sotto o il sovraccarico. I fattori chiave sono le dimensioni dei pezzi, il tipo di materiale e la velocità di iniezione. Il tonnellaggio corretto garantisce pezzi di alta qualità ed efficienza, prevenendo al contempo le sollecitazioni della macchina.

Forza di serraggio insufficiente

Problema: se la forza di serraggio non è sufficiente, lo stampo non sarà completamente chiuso durante il processo di iniezione e ciò causerà bolle e sbavature, compromettendo la qualità del prodotto.

• Soluzione:Ricalcolare la forza di serraggio e considerare tutti i fattori rilevanti nel calcolo.

• Soluzione: Ottimizzare la disposizione delle cavità durante la progettazione dello stampo per ridurre la forza di serraggio richiesta.

• Soluzione: Nella scelta dell'attrezzatura, considerare un certo fattore di sicurezza per evitare una forza di serraggio insufficiente.

Forza di serraggio eccessiva

Problema: una forza di serraggio eccessiva può aumentare i costi delle attrezzature e causare un'inutile usura dello stampo e delle attrezzature.

• Soluzione: Calcolare accuratamente il tonnellaggio richiesto (forza di serraggio) per evitare margini di sicurezza eccessivi.

• Soluzione: Scegliete le macchine per lo stampaggio a iniezione giuste e non inseguite ciecamente le attrezzature ad alto tonnellaggio.

• Soluzione:Ottimizzare la progettazione dello stampo per ridurre la necessità di un'elevata forza di serraggio.

Calcolo della forza di serraggio per stampi a più cavità

Problema: la disposizione delle cavità degli stampi a più cavità ha un impatto significativo sulla forza di serraggio ed è facile commettere errori nel calcolo.

• Soluzione: Scegliere la giusta disposizione delle cavità in base alla situazione reale per assicurarsi che la forza di serraggio sia distribuita in modo uniforme.

• Soluzione: Utilizzare un software professionale per la simulazione e il calcolo per assicurarsi che la forza di serraggio sia calcolata correttamente.

• Soluzione: Quando si progettano stampi a più cavità, bisogna considerare l'impatto della disposizione delle cavità sulla forza di chiusura e ottimizzare il piano di progettazione.

Conclusione

Scegliere il giusto tonnellaggio quando si utilizza un macchina per lo stampaggio a iniezione⁶ è fondamentale per il successo di qualsiasi progetto.

Comprendendo i concetti di base del tonnellaggio delle presse a iniezione, l'importanza di scegliere il tonnellaggio giusto, le fasi di determinazione del tonnellaggio, l'analisi di casi reali, i problemi comuni e le relative soluzioni, sarete in grado di guidarvi meglio nella scelta del tonnellaggio e delle dimensioni della macchina per lo stampaggio a iniezione.

Scegliendo la macchina per stampaggio a iniezione del giusto tonnellaggio nel processo di produzione, è possibile migliorare l'efficienza e il controllo della qualità, controllando rigorosamente i costi e garantendo la sicurezza del processo produttivo.

In questo articolo abbiamo raccolto alcuni casi di studio dettagliati, sperando che possano fornire validi riferimenti per la selezione del tonnellaggio delle presse a iniezione e aiutare il vostro progetto di stampaggio a iniezione ad avere successo.
