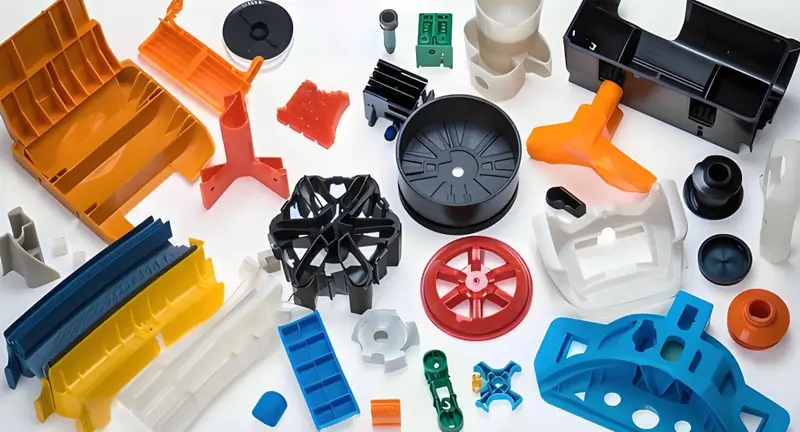

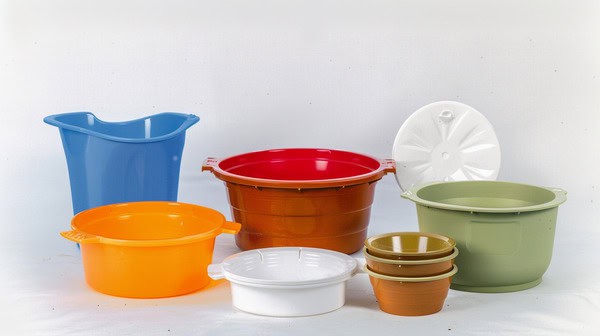

Lo stampaggio a iniezione di bassi volumi è un processo di produzione adatto a produrre piccole quantità di pezzi in plastica, in genere da 100 a 10.000 unità. È un ponte economicamente vantaggioso tra la prototipazione e la produzione su larga scala, che offre flessibilità per i test, i mercati di nicchia e le esigenze di produzione a bassa tiratura.

Lo stampaggio a iniezione a basso volume produce da 100 a 10.000 pezzi in plastica utilizzando stampi convenienti¹ideale per la prototipazione, il collaudo e l'analisi. produzione in piccoli lotti² in settori come quello medico, automobilistico e dell'elettronica di consumo.

Comprendere le sfumature di stampaggio a iniezione a basso volume³ può aiutarvi a decidere con cognizione di causa quando e come utilizzarlo nei vostri progetti. Questa guida ne approfondisce le definizioni, le applicazioni, i dettagli tecnici e gli strumenti pratici, fornendo una risorsa completa sia per i principianti che per i professionisti.

Che cos'è lo stampaggio a iniezione a basso volume?

Lo stampaggio a iniezione a basso volume, noto anche come stampaggio a iniezione a bassa tiratura, è un processo di produzione specializzato progettato per produrre piccole quantità di parti in plastica. Consiste nell'iniettare termoplastica fusa in uno stampo, in genere di alluminio, ad alta pressione, seguito da un raffreddamento per formare la forma desiderata. Questo metodo si distingue dallo stampaggio a iniezione per grandi volumi, che utilizza stampi in acciaio per grandi produzioni che superano i 10.000 pezzi.

Caratteristiche principali

• Volume di produzione: In genere da 100 a 10.000 pezzi.

• Materiale dello stampo: Spesso in alluminio per risparmiare sui costi e velocizzare la produzione.

• Tempi di consegna: Tempi più brevi rispetto allo stampaggio di grandi volumi, di solito settimane anziché mesi.

• Applicazioni: Prototipi, test, prodotti di nicchia e produzione di piccoli lotti.

Lo stampaggio a iniezione di bassi volumi è particolarmente prezioso per i settori che richiedono flessibilità, come i dispositivi medici, i componenti automobilistici e l'elettronica di consumo, dove le iterazioni di progettazione e il rapido ingresso sul mercato sono fondamentali.

Quali sono le applicazioni tipiche dello stampaggio a iniezione a basso volume?

Lo stampaggio a iniezione di bassi volumi è ampiamente utilizzato in diversi settori per la sua capacità di produrre pezzi di alta qualità in piccole quantità. Di seguito sono riportate alcune delle applicazioni più comuni:

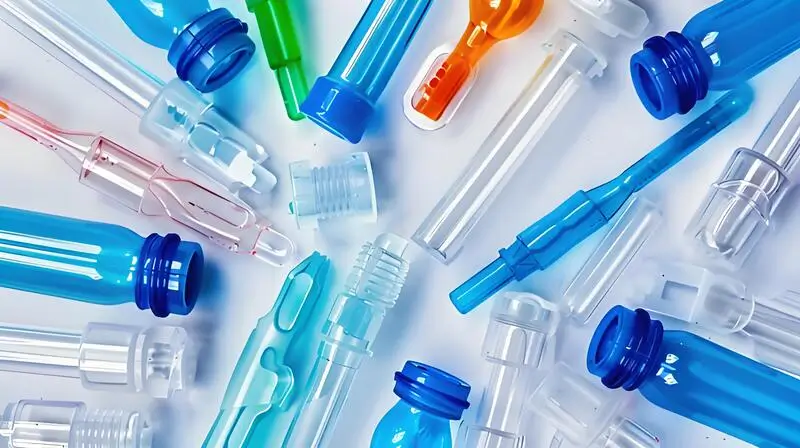

Lo stampaggio a iniezione di bassi volumi è comunemente utilizzato nei dispositivi medici, nei componenti automobilistici e nell'elettronica di consumo per la prototipazione, il collaudo e la produzione di piccole serie, offrendo flessibilità e risparmio di costi.

Industria	Esempi di applicazione	Vantaggi
Dispositivi medici	Strumenti chirurgici, protesi personalizzate	Prototipazione rapida, materiali biocompatibili
Automotive	Componenti interni, parti personalizzate	Convalida del progetto, produzione in piccoli lotti

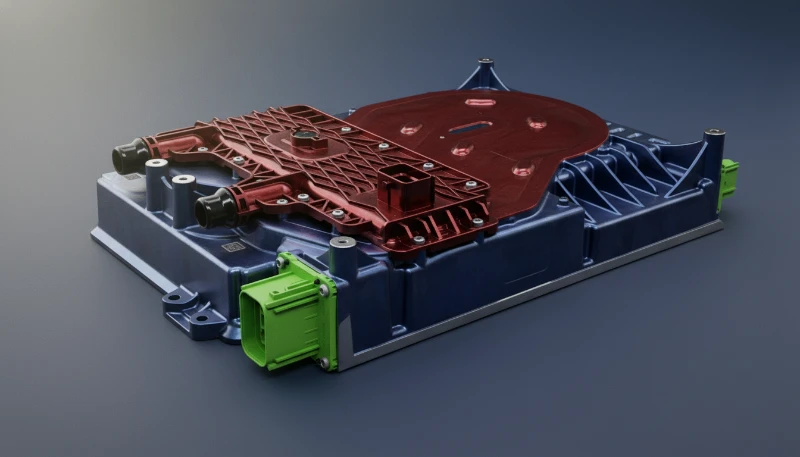

Elettronica di consumo	Involucri, involucri, prodotti a tiratura limitata	Ingresso rapido nel mercato, efficace dal punto di vista dei costi per i prodotti di nicchia

Prototipazione e test

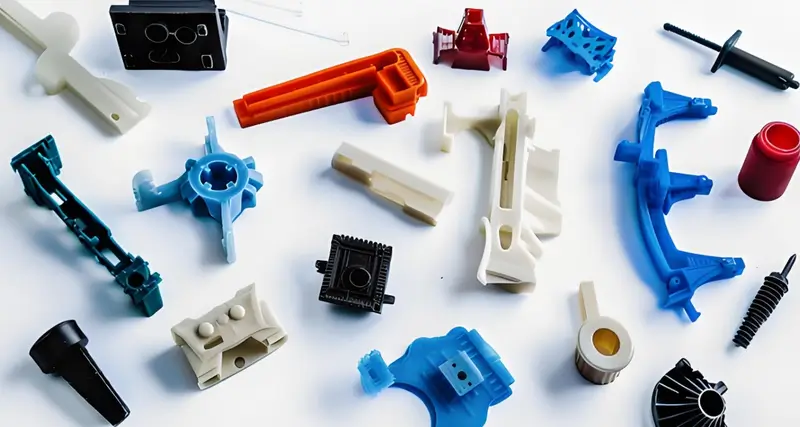

Lo stampaggio a iniezione a basso volume è ideale per creare prototipi funzionali che imitano fedelmente il prodotto finale. Consente ai produttori di testare i progetti, i materiali e le prestazioni in condizioni reali prima di passare alla produzione in grandi volumi.

Produzione a breve termine

Per i prodotti con una domanda limitata o per i mercati di nicchia, lo stampaggio a iniezione di bassi volumi offre una soluzione economica senza la necessità di costosi stampi in acciaio. Ciò è particolarmente vantaggioso per le start-up e le piccole imprese.

Usi specifici del settore

• Medico: Protesi personalizzate, strumenti chirurgici e apparecchiature diagnostiche.

• Automobile: Componenti interni a basso volume, componenti personalizzati e prodotti aftermarket.

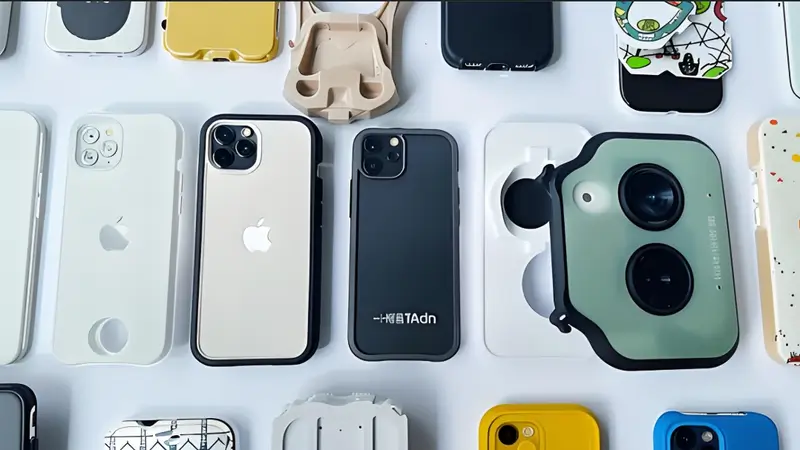

• Elettronica di consumo: Involucri, dispositivi indossabili e accessori a tiratura limitata.

Queste applicazioni evidenziano la versatilità dello stampaggio a iniezione a basso volume nel supportare l'innovazione e soddisfare le richieste del mercato.

Quali sono i vantaggi e gli svantaggi dello stampaggio a iniezione a basso volume?

Lo stampaggio a iniezione di bassi volumi offre diversi vantaggi, ma presenta anche dei limiti. Comprenderli può aiutarvi a decidere quando è il metodo di produzione migliore per il vostro progetto.

Vantaggi

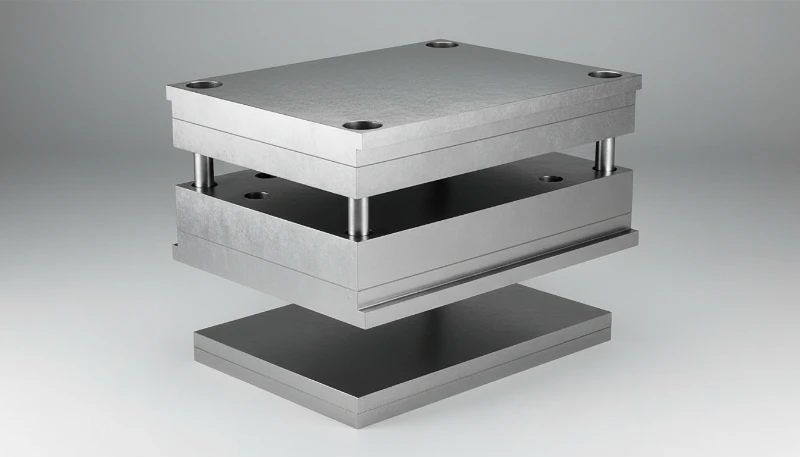

• Utensili a costi contenuti⁴: Gli stampi in alluminio sono più economici e veloci da produrre rispetto a quelli in acciaio, riducendo i costi iniziali.

• Tempi di consegna più rapidi: Gli stampi possono essere realizzati in poche settimane, consentendo una produzione e un'iterazione più rapide.

• Parti di alta qualità: Produce pezzi con un'eccellente finitura superficiale e tolleranze ristrette, adatti alle applicazioni finali.

• Versatilità dei materiali⁵: Supporta un'ampia gamma di materiali termoplastici, dalle plastiche di base come l'ABS ai materiali di grado ingegneristico come il PEEK.

Svantaggi

• Costo per parte più elevato⁶: Per quantità molto piccole (<100 pezzi), altri metodi come la stampa 3D possono essere più economici.

• Durata dello stampo: Gli stampi in alluminio hanno una durata inferiore rispetto a quelli in acciaio, limitando il numero totale di pezzi prodotti.

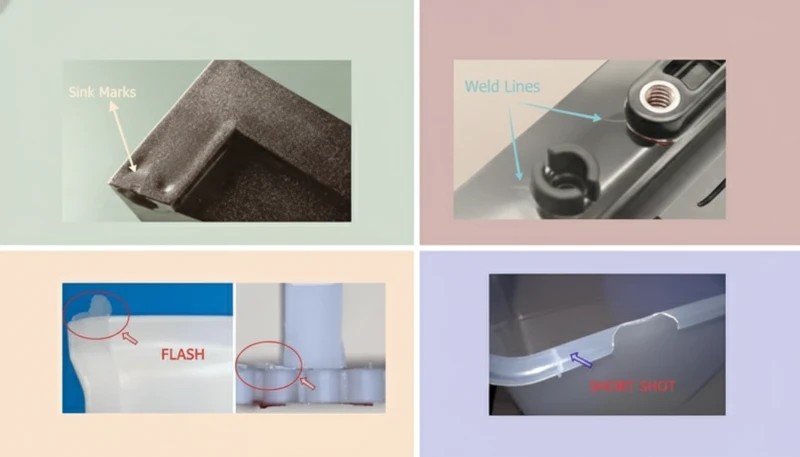

• Potenziale di difetti: Richiede un controllo accurato del processo per evitare problemi come flash, scatti brevi o deformazioni.

Confronto con altri metodi di produzione

Per avere un quadro più chiaro, ecco un confronto tra lo stampaggio a iniezione per bassi volumi e altre tecnologie di produzione comuni per piccole quantità:

Metodo di produzione	Quantità Idoneità	Finitura superficiale	Complessità	Tempi di consegna	Costo
Stampaggio a iniezione a basso volume	100-10.000 parti	Eccellente	Alto (supporta sottosquadri, filettature)	Settimane	Costo iniziale dello stampo più elevato, costo per pezzo più basso
Stampa 3D	<100 parti	Variabile, spesso richiede una rifinitura	Molto alto	Giorni	Basso costo iniziale, maggiore costo per pezzo
Formatura sotto vuoto	Piccole tirature, pezzi semplici	Ottimo per parti grandi e sottili	Limitato alle forme 2D	Da giorni a settimane	Basso costo degli utensili, costo moderato per pezzo
Lavorazione CNC7	Pezzi singoli o piccole tirature	Alto, ma potrebbe richiedere una rifinitura	Alto, ma più lento per i multipli	Da giorni a settimane	Elevato costo per pezzo, non sono necessari utensili

Questa tabella illustra che lo stampaggio a iniezione di bassi volumi è particolarmente vantaggioso per le quantità in cui l'equilibrio tra costi, qualità e velocità è ottimale.

Quali materiali sono comunemente utilizzati nello stampaggio a iniezione a basso volume?

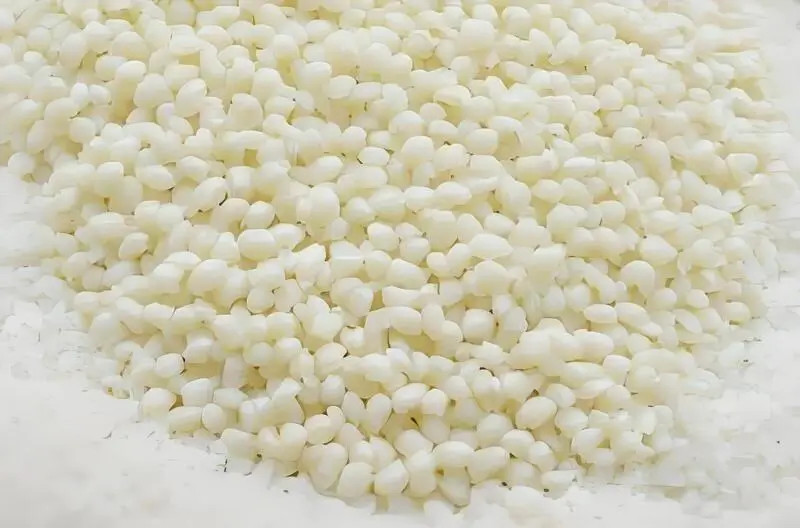

La scelta del materiale è fondamentale nello stampaggio a iniezione di bassi volumi, poiché influisce sia sul processo che sulle proprietà del pezzo finale. Di seguito sono riportati alcuni dei materiali termoplastici più comunemente utilizzati:

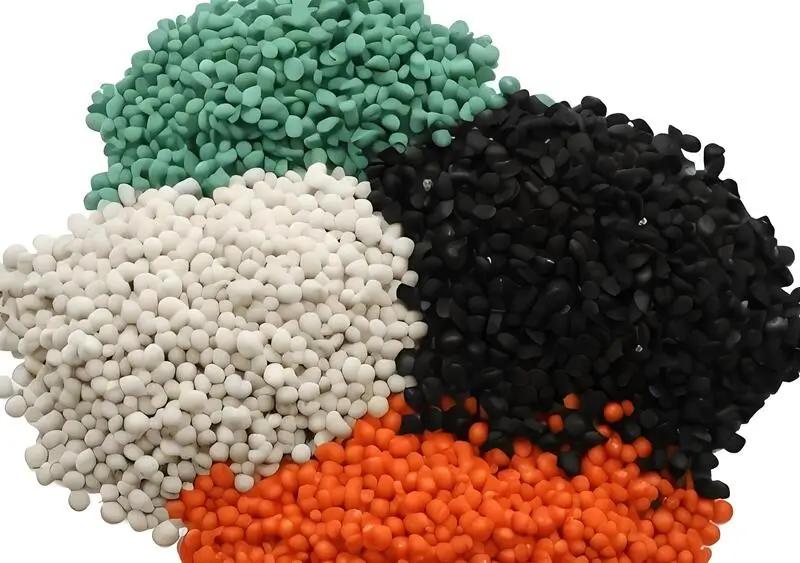

Materiali comuni nello stampaggio a iniezione di bassi volumi⁸ Tra i materiali utilizzati vi sono l'ABS, il polipropilene (PP), il policarbonato (PC) e il nylon, ognuno dei quali offre proprietà uniche come la forza, la flessibilità o la resistenza al calore.

Materiale	Proprietà	Applicazioni	Note
ABS	Resistente agli urti, rigido	Prodotti di consumo, automotive	Temperature di lavorazione moderate (200-280°C)
Polipropilene (PP)	Leggero, resistente agli agenti chimici	Imballaggio, dispositivi medici	Temperature di fusione più basse (160-280°C)
Policarbonato (PC)	Alta resistenza, chiarezza	Parti trasparenti, elettronica	Temperature di lavorazione più elevate (280-320°C)

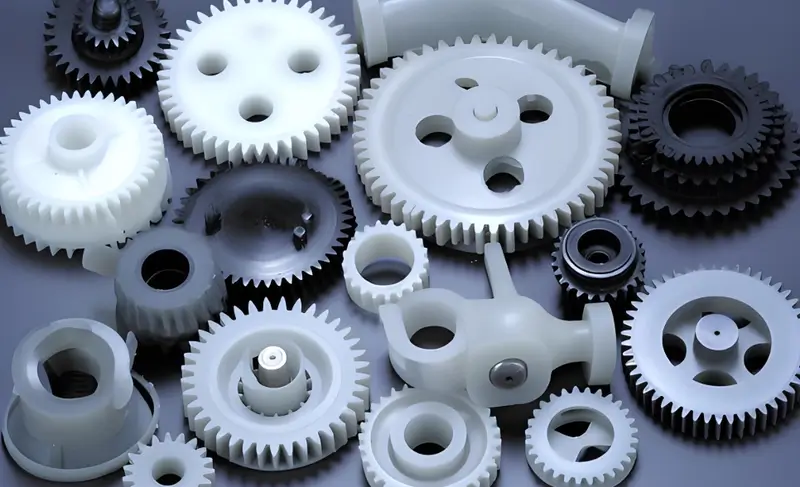

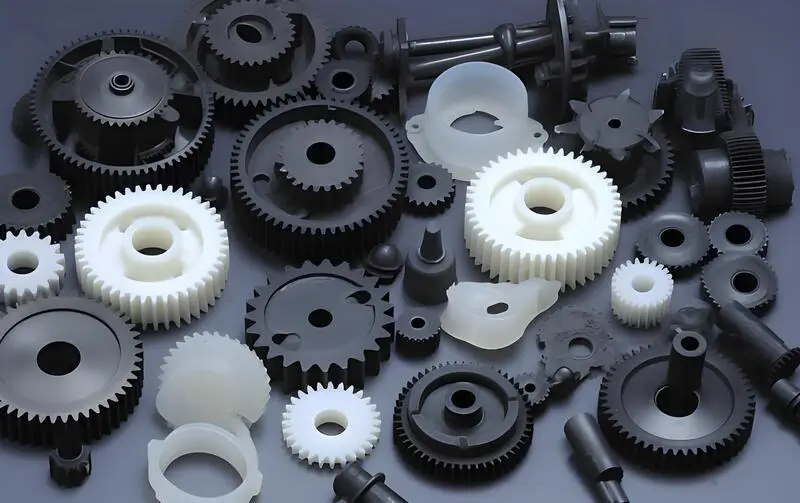

Nylon9	Resistente all'usura, forte	Parti meccaniche, ingranaggi	Richiede l'essiccazione per evitare difetti

Compatibilità dei materiali

• ABS: Bilanciamento della forza e della resistenza agli urti, adatto a un'ampia gamma di applicazioni.

• Polipropilene (PP): Economico e resistente agli agenti chimici, ma con una resistenza inferiore.

• Policarbonato (PC): Ideale per i pezzi che richiedono trasparenza e alta resistenza al calore.

Ogni materiale ha requisiti di lavorazione specifici, come la temperatura di fusione e la velocità di raffreddamento, che devono essere considerati per evitare difetti come deformazioni o vuoti.

Quali sono le considerazioni di progettazione per lo stampaggio a iniezione a basso volume?

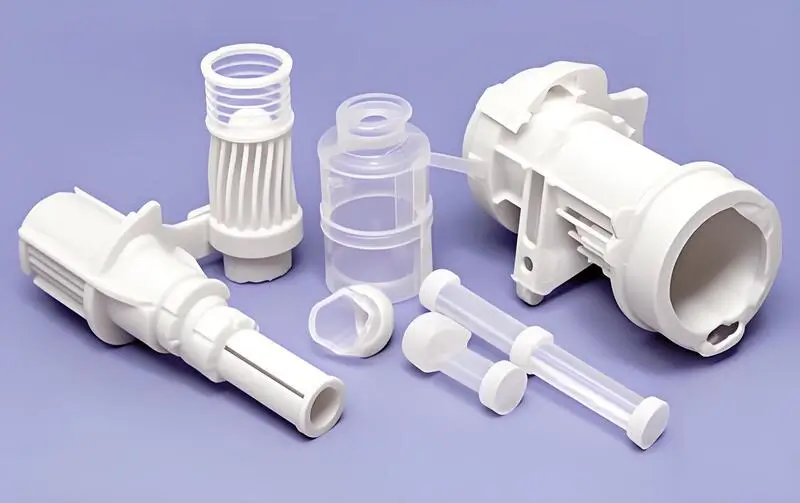

La progettazione di pezzi per lo stampaggio a iniezione di bassi volumi richiede l'attenzione a linee guida specifiche per garantire la producibilità e la qualità. Di seguito è riportata una lista di controllo di considerazioni chiave:

Le considerazioni principali sulla progettazione per lo stampaggio a iniezione di bassi volumi includono spessore uniforme della parete¹⁰, angoli di sformo¹¹e ridurre al minimo i sottosquadri per garantire la qualità e la stampabilità dei pezzi.

Lista di controllo per la progettazione

• Spessore della parete: Mantenere uno spessore uniforme (0,5-4 mm) per evitare segni di affossamento e deformazioni.

• Angoli di sformo: Includere 1-2 gradi per facilitare l'espulsione dei pezzi.

• Sottosquadri: Ridurre al minimo o progettare con guide/sollevatori per evitare complesse modifiche allo stampo.

• Tolleranze: Considerare le tolleranze ottenibili (±0,001 pollici per l'acciaio, ±0,005 per l'alluminio).

• Posizione del cancello: Pianificare un riempimento uniforme e linee di saldatura minime.

• Finitura superficiale: Specificare la finitura desiderata (ad esempio, SPI A-1 per un'elevata brillantezza).

Seguire queste linee guida aiuta a prevenire i problemi più comuni e garantisce che il pezzo possa essere prodotto in modo efficiente entro i limiti dello stampaggio a basso volume.

Come decidere se lo stampaggio a iniezione a basso volume è adatto al vostro progetto?

La scelta del metodo di produzione appropriato dipende da diversi fattori. Di seguito è riportato un quadro decisionale che aiuta a determinare se lo stampaggio a iniezione di bassi volumi è la scelta migliore:

Considerate lo stampaggio a iniezione di bassi volumi per quantità di 100-10.000 pezzi, geometrie complesse¹², e quando elevata finitura superficiale e tolleranze ristrette¹³ sono necessari.

Albero decisionale

1. Quantità necessaria:

   • <100 pezzi: Considerare la stampa 3D o la lavorazione CNC.

   • 100-10.000 pezzi: È probabile che sia adatto lo stampaggio a iniezione per bassi volumi.

   • 10.000 pezzi: lo stampaggio a iniezione per grandi volumi può essere più conveniente.

2. Parte Complessità:

   • Forme semplici: Può essere sufficiente la formatura sotto vuoto o la stampa 3D.

   • Geometrie complesse (sottosquadri, filettature): È preferibile lo stampaggio a iniezione.

3. Finitura superficiale e tolleranze:

   • Elevata finitura e tolleranze ristrette: Lo stampaggio a iniezione supera gli altri metodi.

   • Meno critico: la stampa 3D o la lavorazione CNC possono essere adeguate.

4. Tempi di consegna:

   • Urgente (giorni): La stampa 3D è più veloce.

   • Settimane: Lo stampaggio a iniezione di bassi volumi è fattibile.

5. Costo:

   • Bilanciare il costo iniziale dello stampo con il costo per pezzo. Per le piccole tirature, lo stampaggio a iniezione è conveniente.

Questo quadro aiuta gli utenti a valutare le esigenze del progetto e a selezionare il metodo di produzione più appropriato.

Quali tecnologie sono correlate allo stampaggio a iniezione a basso volume?

Lo stampaggio a iniezione di bassi volumi fa parte di un ecosistema produttivo più ampio, con tecnologie a monte e a valle che ne potenziano l'applicazione:

Le tecnologie correlate includono Software di progettazione CAD¹⁴strumenti di selezione dei materiali e metodi di post-produzione come l'assemblaggio e la finitura, che supportano il processo di stampaggio a iniezione a basso volume.

Tecnologie a monte

• Software di progettazione CAD: Strumenti come SolidWorks o AutoCAD per la progettazione di pezzi e stampi.

• Strumenti di selezione dei materiali: Banche dati o software per la scelta del termoplastico giusto.

• Progettazione e simulazione di stampi: Software come Moldflow per ottimizzare la progettazione degli stampi.

Tecnologie a valle

• Processi di assemblaggio: Metodi come la saldatura a ultrasuoni o l'assemblaggio a scatto per integrare le parti.

• Processi di finitura: Verniciatura, placcatura o testurizzazione per miglioramenti estetici o funzionali.

• Controllo qualità: Tecniche di ispezione come la CMM (Coordinate Measuring Machine) per garantire l'accuratezza dei pezzi.

Queste tecnologie sono complementari allo stampaggio a iniezione di bassi volumi, semplificando il flusso di lavoro dalla progettazione alla produzione.

Conclusione

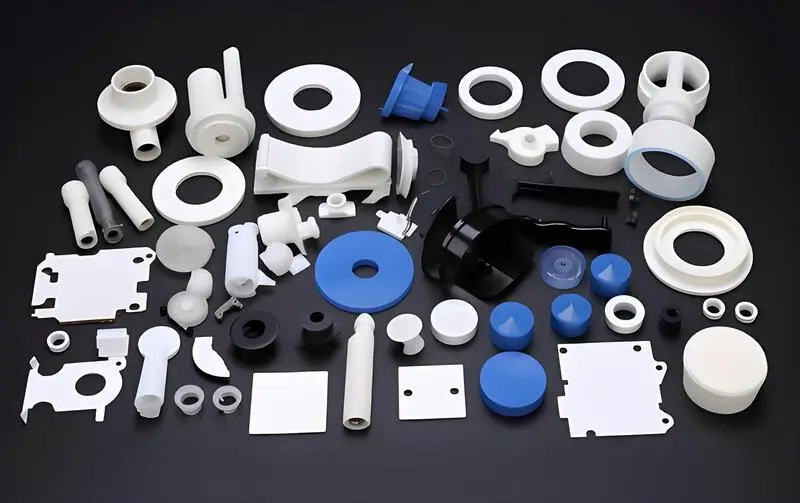

Lo stampaggio a iniezione di bassi volumi è un metodo di produzione versatile ed economico per produrre piccole quantità di pezzi in plastica di alta qualità. Colma il divario tra la prototipazione e la produzione su larga scala, offrendo vantaggi quali tempi di consegna più rapidi, versatilità dei materiali e supporto per progetti complessi. Comprendendone le applicazioni, i vantaggi e le considerazioni sulla progettazione, è possibile sfruttare questo processo per soddisfare efficacemente le esigenze del progetto.

Che si tratti del settore medico, automobilistico o dell'elettronica di consumo, lo stampaggio a iniezione di bassi volumi offre la flessibilità necessaria per innovare, testare e immettere sul mercato i prodotti in modo efficiente.
