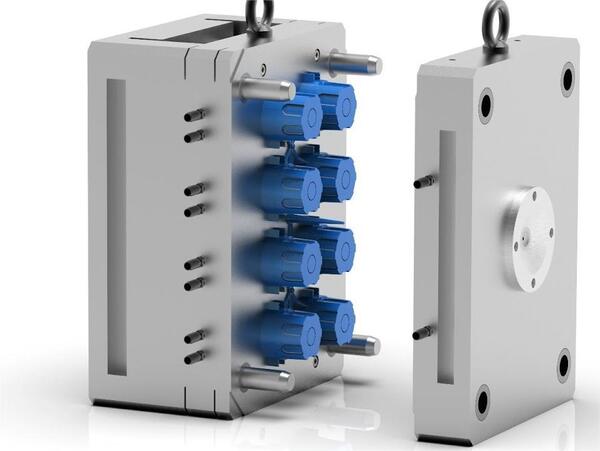

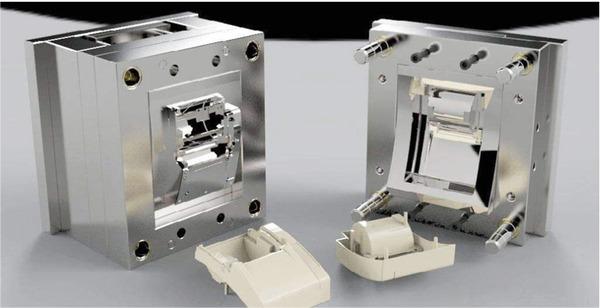

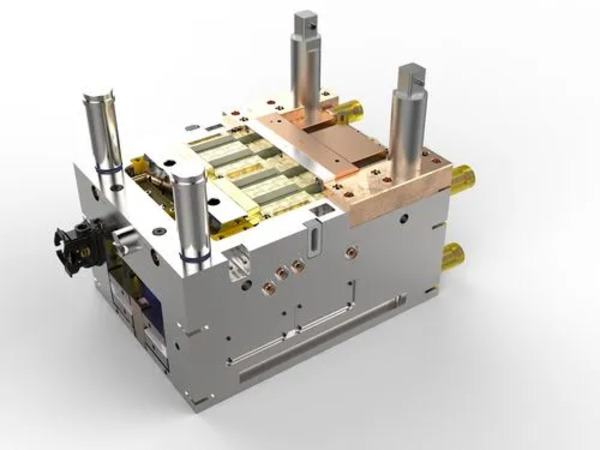

Gli stampi a iniezione sono uno degli strumenti più importanti utilizzati oggi nelle industrie manifatturiere, in particolare nei settori automobilistico, dei prodotti per la casa, dell'elettronica, dei prodotti medicali e altri. Il design del canale principale è un'altra importante caratteristica di progettazione dello stampo a iniezione, che influenza il flusso del materiale plastico, la velocità di iniezione, il tempo del ciclo di stampaggio e la qualità del prodotto finale. Questo articolo introdurrà anche il design e i punti fondamentali del canale principale degli stampi a iniezione e offrirà ai lettori i dettagli e i riferimenti pratici per la progettazione.

Qual è il concetto di base del canale principale dello stampo a iniezione?

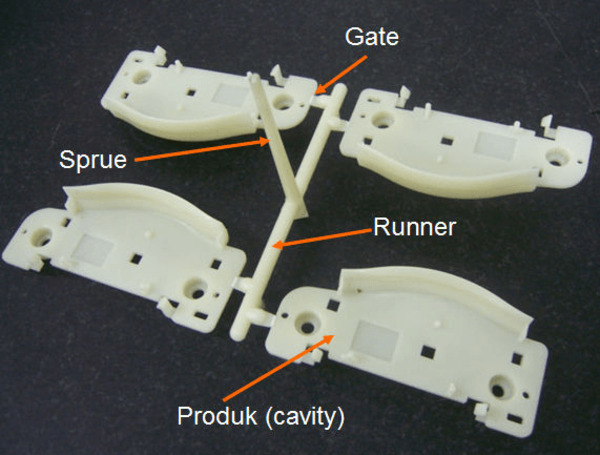

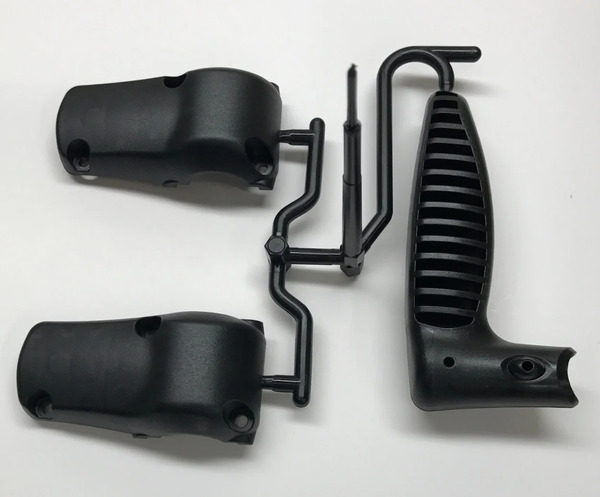

Il canale principale nello stampaggio a iniezione è il passaggio principale attraverso il quale il materiale plastico fluisce nello stampo. È progettato per garantire un flusso uniforme, ottimizzando il riempimento delle cavità. Le sue dimensioni, la sua forma e il suo posizionamento sono fondamentali per ottenere una qualità costante del pezzo e ridurre al minimo i difetti.

Il canale principale è un altro componente degli stampi a iniezione che modella il percorso attraverso il quale il materiale plastico fuso iniettato viene alimentato dall'ugello della macchina a iniezione nella cavità dello stampo. Funziona in modo simile a una strada principale, assicurando che la plastica fusa dalla macchina a iniezione raggiunga le cavità dello stampo senza complicazioni. La progettazione del canale principale svolge un ruolo fondamentale nel determinare la qualità del prodotto stampato a iniezione, la produttività del processo e la durata dello stampo.

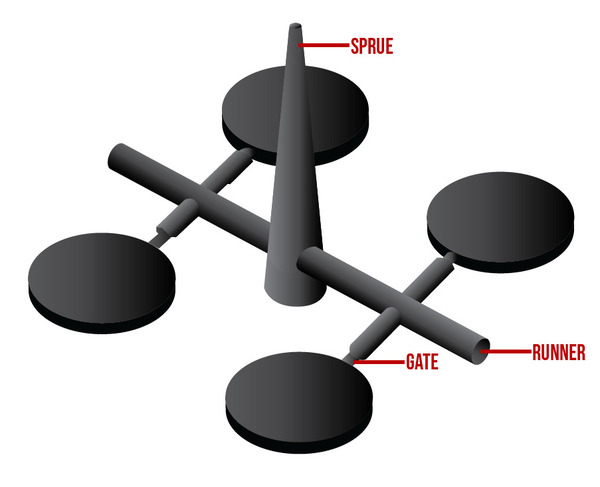

Il canale principale nello stampaggio a iniezione collega il canale di colata al sistema di canali, dirigendo la plastica fusa nella cavità dello stampo. Un canale principale ben progettato assicura un flusso regolare del materiale, evitando difetti come colpi corti o flash. I principi chiave sono il diametro ottimale, le transizioni morbide e il riscaldamento adeguato per mantenere costante il flusso e la temperatura del materiale.

Flusso regolare: La plastica fusa a scorrimento veloce deve essere uniforme e consistente, senza brusche variazioni di flusso o aree tappate che il canale principale può causare. Ciò può essere ottenuto rendendo le pareti interne piane e utilizzando specifiche superfici curve per passare da un'area all'altra.

Perdita di pressione minima: Per iniettare efficacemente il materiale nelle cavità, il design del canale principale deve ridurre le perdite per consentire una pressione di iniezione ideale. La perdita di pressione è direttamente correlata alla resistenza del flusso e all'attrito, pertanto la progettazione dell'orifizio primario è fondamentale.

Bilancio termico: Un altro fattore che deve essere tenuto in considerazione nella progettazione è la perdita di calore che si verifica durante il processo di flusso della plastica, per evitare che il materiale diventi troppo freddo o al contrario troppo caldo. Alcuni accorgimenti per la gestione del calore sono la tecnologia di raffreddamento e le geometrie dei canali caldi.

Facilità di produzione: Per motivi pratici, la forma e le dimensioni della sezione trasversale del canale principale devono poter essere prodotte e riparate a basso costo per ridurre al minimo i costi di costruzione e manutenzione degli stampi. Ciò comporta la scelta di metodi di lavorazione appropriati e la considerazione dei materiali da utilizzare per la creazione degli stampi.

Quali sono i tipi e le opzioni dei canali di flusso principali?

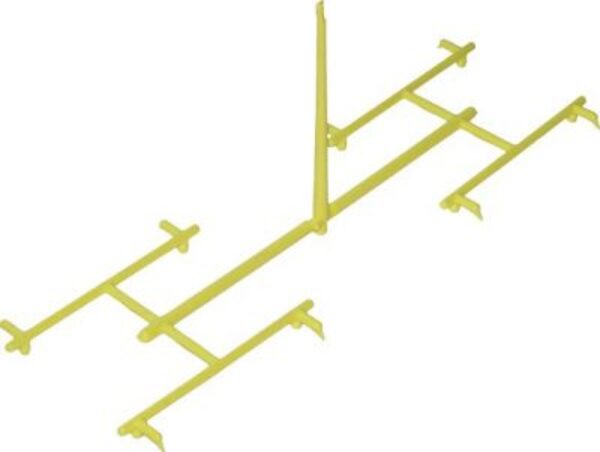

I canali di flusso principali sono fondamentali per dirigere la plastica fusa nello stampo. I tipi più comuni sono i sistemi di canali di scorrimento, che comprendono canali a freddo, canali a caldo e sistemi a saracinesca. Ciascun sistema offre vantaggi quali la riduzione degli scarti, il miglioramento dei tempi di ciclo e la migliore consistenza dei pezzi. La scelta dipende dal volume di produzione e dalla complessità del pezzo.

I principali tipi di guide includono principalmente guide circolari e trapezoidali. I diversi tipi hanno caratteristiche e campi di applicazione distinti.

Corridoio principale circolare

Caratteristiche: Per quanto riguarda la sezione trasversale, il tubo è circolare e presenta una bassa resistenza al flusso, particolarmente adatta alla movimentazione di materiali plastici ad alta portata.

Vantaggi: Facile da lavorare, ha un flusso e una perdita di pressione uniformi.

Svantaggi: Arrivare facilmente allo stato di stagnazione o addirittura di ristagno a freddo per i liquidi a bassa portata o ad alta viscosità.

Pista principale trapezoidale

Caratteristiche: La sezione trasversale semplificata è trapezoidale, con una maggiore area di sezione trasversale che consente di condurre plastiche a basso flusso o ad alta viscosità.

Vantaggi: La resistenza al flusso è più bassa ed è utile quando è necessario iniettare un volume elevato.

Svantaggi: È più resistente in termini di lavorazione e cambia frequentemente lo stampo.

Quali sono le fasi di progettazione del canale principale?

Le principali fasi di progettazione del canale comprendono il calcolo della posizione corretta della porta, la scelta del giusto percorso del flusso di materiale e la garanzia di uno sfiato adeguato. Queste fasi aiutano a ottenere un riempimento uniforme, a ridurre il tempo di ciclo e a migliorare la qualità dei pezzi. Una progettazione efficiente riduce al minimo gli scarti e i costi di produzione.

Determinare la posizione del corridore principale

La posizione deve essere determinata in base al layout della cavità, al metodo di alimentazione e alla posizione dell'ugello della macchina di iniezione.

In generale, il canale principale dovrebbe essere posizionato al centro dello stampo per bilanciare il riempimento di ogni cavità.

Selezionare il tipo di corridore principale

Scegliere il tipo appropriato in base alla fluidità, alla viscosità e al volume di iniezione della plastica.

Determinare le dimensioni della pista principale

Il diametro o la larghezza devono essere determinati in base alle proprietà di flusso e alla pressione di iniezione della plastica. Le materie plastiche ad alto flusso possono utilizzare diametri più piccoli, mentre quelle a basso flusso o ad alta viscosità richiedono diametri più grandi.

Design Forma del corridore principale

Evitare angoli acuti e variazioni improvvise di diametro per ridurre la resistenza al flusso e la perdita di pressione.

Per le guide circolari, la sezione trasversale deve essere circolare o quasi circolare; per le guide trapezoidali, la sezione trasversale deve essere trapezoidale isoscele o quasi isoscele.

Collegare il canale principale all'ugello

L'ingresso deve corrispondere all'ugello della macchina di iniezione per garantire un ingresso regolare della plastica fusa.

L'ingresso deve essere progettato con transizioni morbide per evitare spigoli vivi e cambiamenti improvvisi di diametro.

Come ottimizzare la progettazione del canale di flusso principale?

L'ottimizzazione del design del canale di flusso principale assicura una distribuzione efficiente del materiale, riducendo i tempi di ciclo e minimizzando i difetti. Le tecniche chiave includono il bilanciamento dei percorsi di flusso, il mantenimento di una pressione costante e la riduzione delle curve strette per evitare la degradazione del materiale. Una progettazione adeguata può migliorare la consistenza dei pezzi e ridurre gli scarti.

In pratica, l'ottimizzazione del design del canale principale è un processo complesso che richiede la considerazione di molteplici fattori. Ecco alcuni metodi di ottimizzazione comuni:

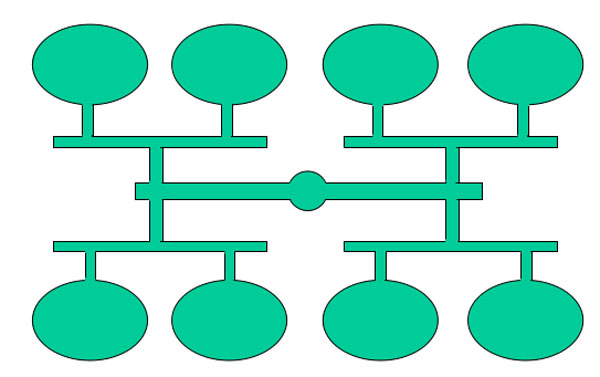

Bilanciamento del flusso

Per assicurarsi che ogni cavità si riempia in modo uniforme, regolare la lunghezza e la sezione trasversale della guida principale.

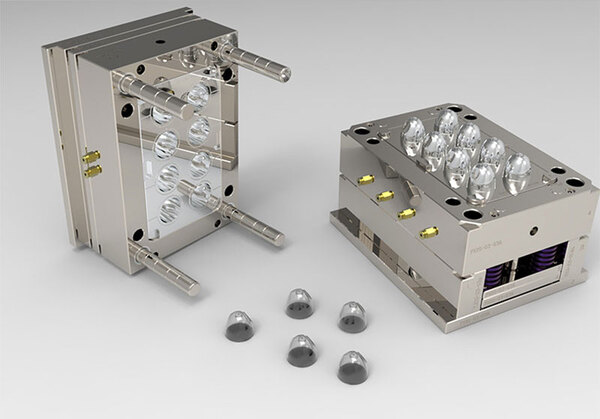

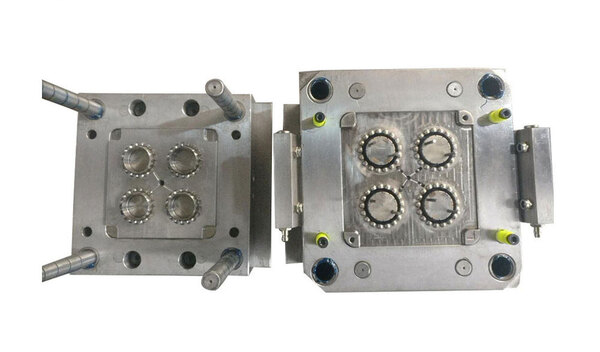

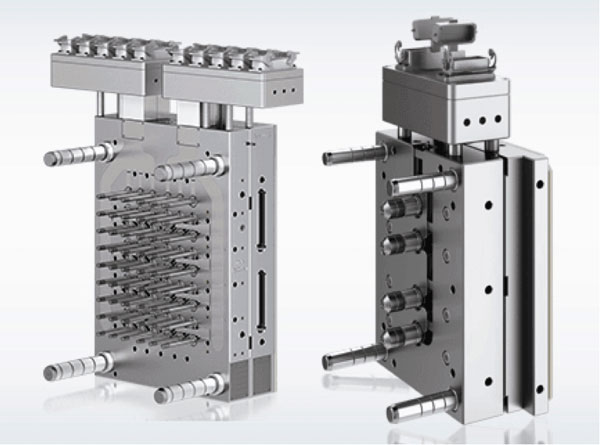

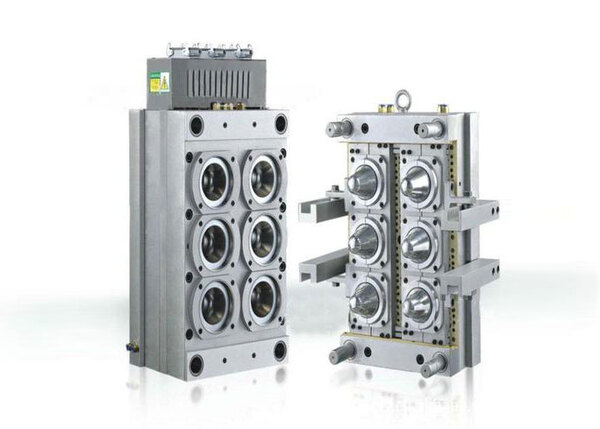

Ad esempio, negli stampi a più cavità, è possibile utilizzare un layout simmetrico per assicurarsi che il canale principale si trovi alla stessa distanza da ciascuna cavità, in modo da riempirla uniformemente.

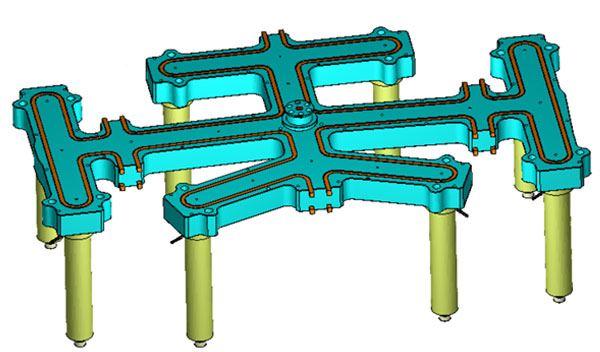

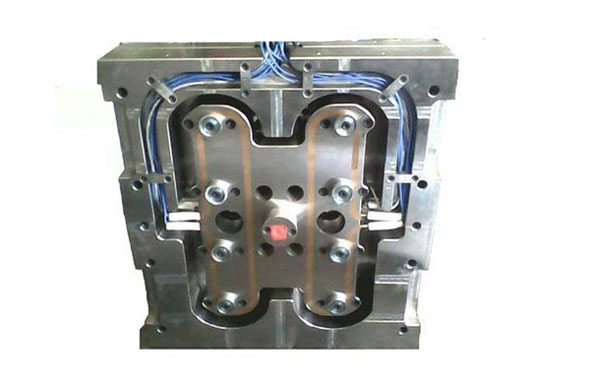

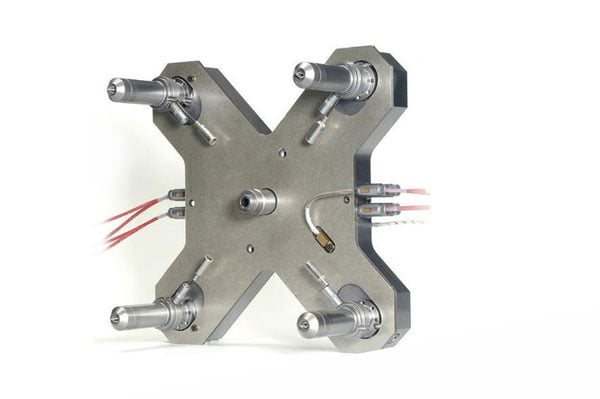

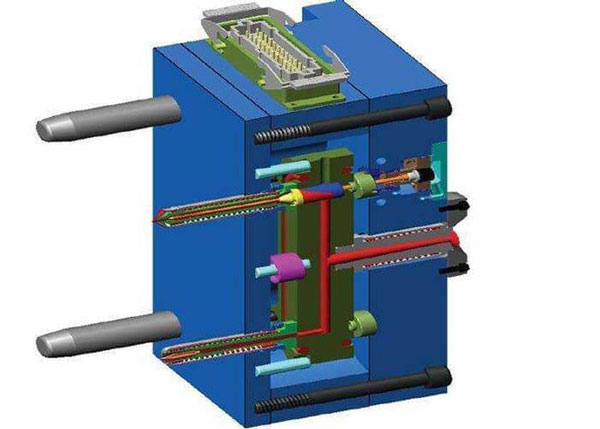

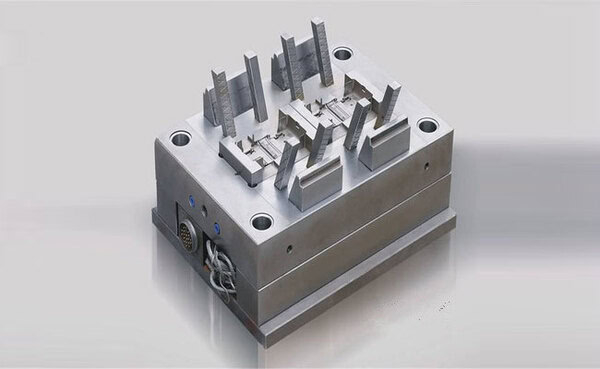

Design del corridore caldo

I sistemi a canale caldo mantengono la plastica fusa, in modo da evitare la formazione di bolle fredde, rendendo il processo di stampaggio più efficiente e migliorando la qualità dei pezzi.

I sistemi a canale caldo sono solitamente dotati di riscaldatori, sensori di temperatura e controlli che consentono di controllare la temperatura in modo molto preciso, in modo che la plastica si riempia uniformemente.

Design del raffreddamento

Progettate i canali di raffreddamento intorno al canale principale in base alla plastica che utilizzate e al modo in cui lo stampo deve essere raffreddato. Una buona progettazione del raffreddamento rende la produzione più efficiente e riduce i tempi di produzione di ciascun pezzo.

Ad esempio, è possibile inserire dei canali di raffreddamento attorno al canale principale che utilizzano l'acqua o altri mezzi di raffreddamento per sottrarre rapidamente il calore alla plastica e controllare la velocità di raffreddamento.

Simulazione al computer

Al giorno d'oggi, le persone usano la simulazione al computer per aiutarsi progettazione di stampi a iniezione. È possibile simulare il flusso della plastica, individuare i problemi e risolverli prima di realizzare lo stampo.

La simulazione al computer aiuta a individuare i punti in cui la plastica non scorre, dove è

Quali sono i problemi e le soluzioni più comuni nella progettazione di un canale principale?

I problemi più comuni nella progettazione dei canali principali includono il riempimento non uniforme, la degradazione del materiale e la scarsa qualità dei pezzi. Le soluzioni prevedono l'ottimizzazione dei canali di flusso, il controllo della temperatura del materiale fuso e la regolazione della posizione delle porte per garantire un flusso uniforme e bilanciato. Una progettazione adeguata può ridurre al minimo i difetti e migliorare i tempi di ciclo, soprattutto nella produzione di grandi volumi.

Flusso sbilanciato

Fenomeno: Gli stampi multicavità presentano un tempo di riempimento diseguale nella cavità e quindi producono prodotti di qualità variabile.

Soluzione: Ottimizzare la lunghezza del canale principale e l'area della sezione trasversale; adottare il sistema di taglio a freddo con canale caldo.

Caso di studio: Anche lo stampo utilizzato per la produzione di un alloggiamento per prodotti elettronici presentava uno squilibrio di riempimento. Le principali modifiche applicate hanno comportato la modifica della lunghezza del canale principale e dell'area della sezione trasversale, che hanno contribuito a ottenere un riempimento uniforme.

Perdita di pressione elevata

Fenomeno: Grande perdita di pressione durante la fase stabile della deformazione plastica - cavità non riempita al livello desiderato o pressione insufficiente per il riempimento quando è il momento.

Soluzione: Spianare il profilo del canale principale per evitare aree in cui il diametro e gli angoli cambiano drasticamente; aumentare la sezione trasversale del canale principale per ridurre l'opposizione del flusso.

Caso di studio: Una volta è stato rilevato che lo stampo di un componente automobilistico presentava un'elevata perdita di pressione nella fase iniziale. Questo risultato è stato ottenuto principalmente ottimizzando la forma del canale principale e aumentando il diametro del corpo principale del canale.

Perdita di calore

Fenomeno: La plastica fusa si raffredda troppo rapidamente nel canale di scorrimento, riducendo così la fluidità e il riempimento.

Soluzione: Utilizzare un sistema a canale caldo per consentire alla plastica di rimanere allo stato fuso; raffreddare il pezzo con un'adeguata canalizzazione per controllare l'entità della velocità di raffreddamento.

Caso di studio: Ad esempio, l'alloggiamento di un elettrodomestico con muffa è stato efficace nel ridurre i livelli di perdita di calore e nel migliorare la qualità del prodotto grazie all'innovazione di un sistema a canale caldo.

Blocco del canale principale

Fenomeno: Il ristagno di materiale o la formazione di bolle fredde nel canale, che causano blocchi e interrompono il processo di iniezione.

Soluzione: Pulire regolarmente il canale principale per evitare accumuli; ottimizzare la forma del canale per ridurre i punti di ristagno e le zone morte.

Caso di studio: Uno stampo per dispositivi medici ha impedito l'ostruzione del canale principale pulendolo regolarmente e ottimizzando la forma del canale.

Quali sono alcuni esempi di progettazione di canale di colata?

Il design del canale di colata si riferisce al canale che consente alla plastica fusa di fluire dalla macchina di stampaggio a iniezione nella cavità dello stampo. Esempi comuni sono il canale di colata diretto, il canale di colata a ventaglio e il canale di colata caldo, ciascuno con applicazioni specifiche. Una progettazione efficace del canale di colata riduce al minimo lo spreco di materiale, riduce il tempo di ciclo e assicura una distribuzione uniforme del materiale nello stampo.

Ecco un tipico esempio di progettazione del canale principale, che illustra le fasi di progettazione e i metodi specifici per una progettazione ottimale del canale principale.

Sfondo del design

Tipo di prodotto: Custodia per prodotti elettronici

Tipo di plastica: ABS

Tipo di stampo: Stampo multicavità

Fasi di progettazione

Determinare la posizione del canale principale: Scegliere la posizione centrale nello stampo in base alle dimensioni dell'alloggiamento e alla disposizione delle cavità.

Selezionare il tipo di canale principale: Scegliere un canale principale circolare considerando la media fluidità della plastica ABS.

Determinare le dimensioni del canale principale: Determinare il diametro di 8 mm in base alle proprietà di scorrimento della plastica e alla pressione di iniezione.

Progettazione della forma della pista principale: Progettare la sezione trasversale in modo che sia circolare con transizioni morbide all'ingresso e all'uscita.

Collegare il canale principale all'ugello: assicurarsi che l'ingresso del canale principale corrisponda all'ugello della macchina di iniezione con transizioni fluide.

Ottimizzazione

Bilanciamento del flusso: Regolare la lunghezza e le dimensioni della sezione trasversale per garantire il riempimento simultaneo delle cavità.

Design del canale caldo: Utilizzare un sistema a canale caldo per mantenere lo stato fuso della plastica ABS, riducendo la formazione di bava fredda.

Progettazione del raffreddamento: Progettare canali di raffreddamento adeguati intorno al canale principale per controllare la velocità di raffreddamento e migliorare l'efficienza produttiva.

Simulazione e convalida

Utilizzare la simulazione al computer: Eseguire l'analisi del flusso per prevedere i potenziali problemi e ottimizzare il progetto.

Esecuzione di prove di iniezione: Convalidare il progetto attraverso prove di iniezione reali per garantire la conformità ai requisiti di produzione.

Quali sono le tecnologie avanzate per la progettazione dei canali principali?

I design avanzati dei canali principali utilizzano tecnologie come percorsi di flusso ottimizzati, sistemi di separazione e canali di raffreddamento per migliorare l'efficienza dello stampaggio a iniezione. Garantendo una distribuzione uniforme del materiale e il controllo della temperatura, riducono al minimo i difetti e gli scarti. I vantaggi principali sono tempi di ciclo più rapidi, pezzi di qualità superiore e risparmio energetico.

Con il progresso della tecnologia di stampaggio a iniezione, anche il design del canale principale si sta evolvendo. Ecco alcune tecnologie e tendenze avanzate nella progettazione dei canali principali.

Tecnologia CAE (ComputerAided Engineering)

La progettazione di stampi a iniezione utilizza ampiamente la tecnologia CAE. Questa consente la simulazione e l'analisi di vari processi, tra cui il ritiro, il raffreddamento e il flusso di plastica fusa. Ottimizzando la progettazione del canale principale con la tecnologia CAE, è possibile ridurre i costi associati a tentativi ed errori.

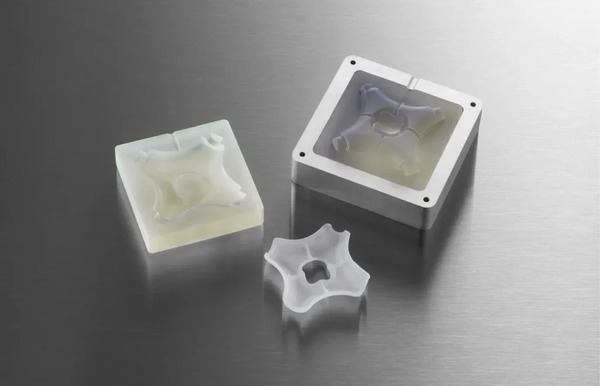

Tecnologia di stampa 3D

L'uso della stampa 3D apre nuove strade per la creazione di stampi. Diventa possibile produrre stampi intricati a velocità elevata, rendendo il processo complessivamente più flessibile ed efficiente.

Design adattivo del canale principale

La progettazione adattiva è intelligente e utilizza continuamente le informazioni sulla produzione in tempo reale per regolare e migliorare il canale principale, sempre nell'ottica dell'efficienza e dell'aumento della stabilità.

Tecnologia di microstampaggio

Ampiamente utilizzato nei settori dell'elettronica e della medicina, lo stampaggio a microiniezione richiede un'elevata precisione e accuratezza nella progettazione del canale principale. Grazie alle tecnologie di lavorazione e controllo di precisione, è possibile ottenere una progettazione efficiente per i microstampi a iniezione.

Quali sono i casi di applicazione pratica della progettazione dei canali mainstream?

La progettazione dei canali mainstream è essenziale per migliorare l'efficienza del flusso di materiale e garantire una qualità costante dei prodotti. È ampiamente utilizzata in settori come quello automobilistico, dei beni di consumo e dell'elettronica. I vantaggi principali sono la riduzione del consumo energetico, il miglioramento della produttività e la riduzione dei costi operativi.

I casi di applicazione pratica aiutano a comprendere meglio le operazioni specifiche e gli effetti della progettazione del canale principale.

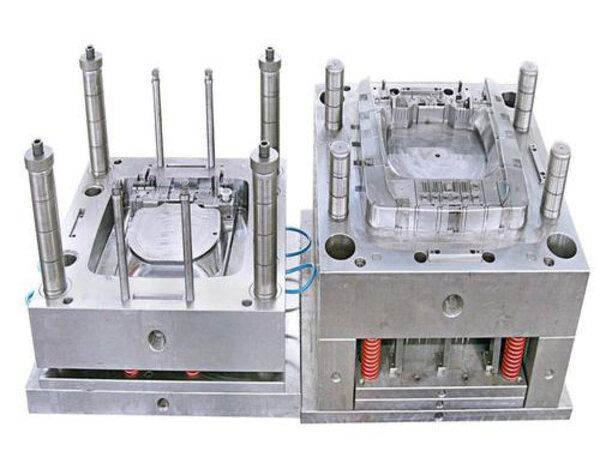

Caso 1: Progettazione della pista principale dello stampo per paraurti automobilistico

Contesto: L'elemento principale dei paraurti automobilistici è di grandi dimensioni e di natura strutturale, il che richiede elevati standard di progettazione.

Piano di progettazione: Impiegare un design spazioso e complesso del canale principale a flusso parallelo per l'alimentazione forzata; ridurre al minimo le perdite di sezione trasversale e la lunghezza totale; predisporre un sistema di canali caldi per mantenere il polimero fuso.

Effetto: Aumento delle prestazioni di produzione e riduzione del tasso di perdita dei prodotti grazie a una progettazione efficiente del layout.

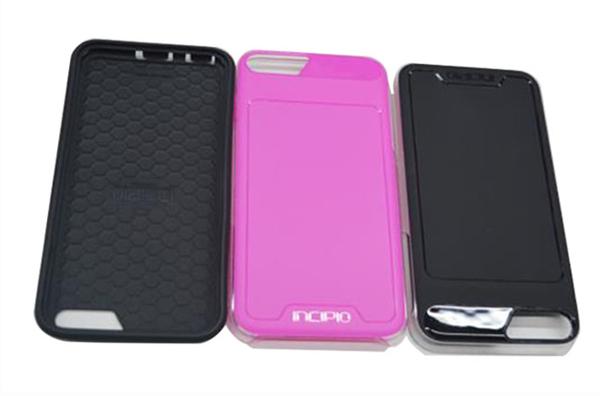

Caso 2: Design dell'alloggiamento del telefono cellulare per il corridore principale

Contesto: Le custodie dei telefoni cellulari sono di dimensioni ridotte e il loro principale utilizzatore ha bisogno di una maggiore precisione, quindi devono essere molto accurate.

Piano di progettazione: Per ottenere un flusso regolare, utilizzare sempre un unico schema circolare di alimentazione del canale principale; utilizzare il software di simulazione CAE per l'analisi delle dimensioni e della forma.

Effetto: Garantire una produzione efficiente, con elevata precisione e standard di qualità, come richiesto dalle esigenze dei prodotti.

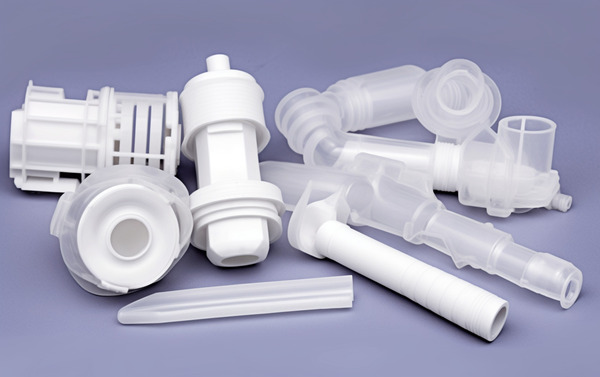

Caso 3: Progettazione dello stampo per siringa medicale a canale principale

Contesto: Le siringhe mediche vengono utilizzate per somministrare farmaci e devono quindi avere elevati standard igienici Anche il design della siringa medica e la scelta dei materiali utilizzati devono soddisfare standard rigorosi.

Piano di progettazione: Non progettare lo stampo con angoli morti per ridurre le possibilità di deposito del materiale; utilizzare materiali resistenti alla corrosione per prolungarne la durata; pulirlo spesso e sottoporlo a una buona manutenzione per garantire che lo stampo rimanga pulito.

Effetto: Questo ha permesso di mantenere la pulizia del prodotto e di ottenere una precisione che era costosa per le esigenze mediche.

Conclusione

La progettazione del canale principale negli stampi a iniezione è uno degli elementi più cruciali nella produzione di prodotti stampati a iniezione, in quanto determina la maggior parte delle difficoltà nel processo di stampaggio, come illustrato di seguito. Pertanto, utilizzando una progettazione razionale per la distribuzione del flusso e l'ottimizzazione delle portate e dell'area di flusso, è possibile ridurre al minimo le perdite di pressione e di calore e migliorare l'affidabilità del processo di iniezione.

In questo articolo vengono presentate diverse sezioni come introduzione ai principi della progettazione del canale principale, alla selezione del tipo, alle fasi di progettazione, agli approcci di ottimizzazione, ai problemi principali, alle soluzioni e all'esperienza di progettazione. Inoltre, vengono presentate anche le nuove tecnologie e le nuove tendenze della progettazione dei canali principali, al fine di fornire un'efficienza ottimale e una soluzione accurata per la progettazione e la produzione dello stampo a iniezione nel suo complesso.

Con lo sviluppo della tecnologia in futuro, la progettazione del canale principale dello stampo a iniezione sarà più intelligente e precisa, offrendo soluzioni più efficienti e accurate per la progettazione e la produzione dello stampo a iniezione. Riteniamo che questo articolo possa fornire riferimenti e discussioni utili per ottenere una produzione a iniezione migliore e competente.
