Qu’est-ce que le moulage par injection du nylon et comment fonctionne-t-il ?

Qu’est-ce que le moulage par injection du nylon ?

Le moulage par injection du nylon est un procédé de fabrication dans lequel une résine de polyamide¹ thermoplastique⁴ est fondue, injectée dans un moule en acier sous une pression de 750 à 1 250 bar, puis refroidie pour former des pièces de précision dont la résistance à la traction varie généralement de 60 à 170 MPa selon le grade et le renfort.

Le nylon — connu commercialement sous le nom de polyamide (PA) — a été le premier thermoplastique technique synthétique au monde, introduit par DuPont en 1935. Il reste aujourd’hui l’une des résines techniques les plus largement moulées, appréciée pour sa résistance exceptionnelle à la fatigue, sa surface autolubrifiante et ses performances économiques dans les applications structurelles.

La caractéristique déterminante du nylon est sa structure moléculaire semi-cristalline : pendant le refroidissement, les chaînes polymères s’organisent en régions cristallines ordonnées, ce qui lui confère une rigidité et une résistance élevées par rapport aux résines amorphes comme l’ABS ou le PC. Toutefois, cette même cristallinité entraîne un retrait relativement élevé et variable, qui constitue le principal défi de la conception des pièces en nylon.

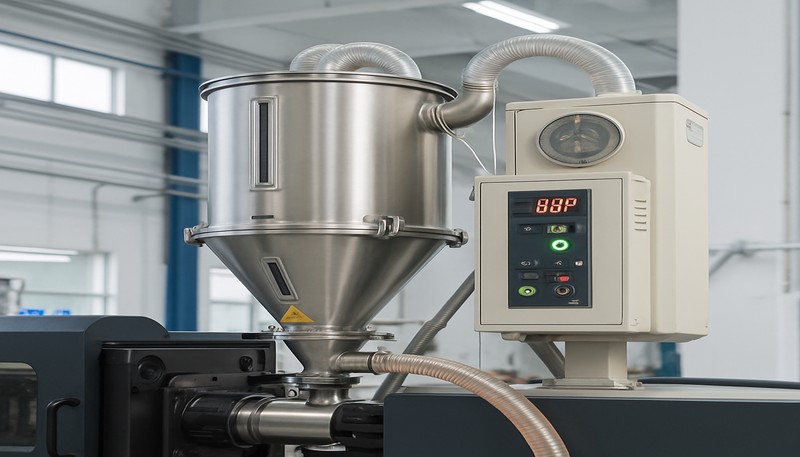

Dans notre usine, nous transformons le nylon sur des presses à vis alternative standard équipées de fourreaux ventilés et de sécheurs déshumidificateurs. L’étape amont essentielle — le séchage — est incontournable : le nylon est fortement hygroscopique² et doit parvenir au fourreau avec une teneur en humidité inférieure à 0,2 % en poids. Sans séchage, des marbrures et des bulles apparaissent, et les propriétés mécaniques restent de 20 à 30 % inférieures aux valeurs de la fiche technique.

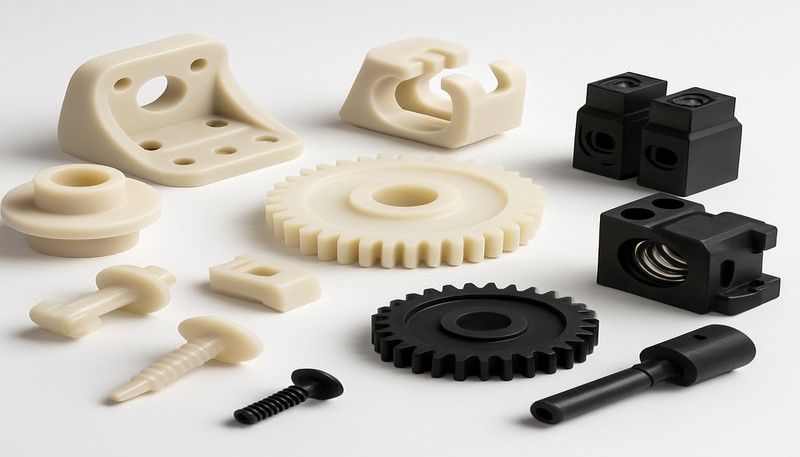

La ténacité, la résistance chimique et la stabilité dimensionnelle sous charge du nylon en font le choix privilégié pour les engrenages, cages de roulements, connecteurs électriques, colliers de serrage et composants automobiles sous capot — des applications où les métaux sont trop lourds et les plastiques courants standards insuffisamment résistants.

Par rapport aux autres résines techniques, le nylon offre un rapport résistance/coût exceptionnel. Les granulés de PA6 coûtent environ un tiers du prix du PEEK et la moitié de celui du PPS, tout en assurant une résistance à la traction, à la fatigue et une compatibilité chimique qui répondent à la majorité des applications structurelles en plastique dans la plage de 80 à 130 °C.

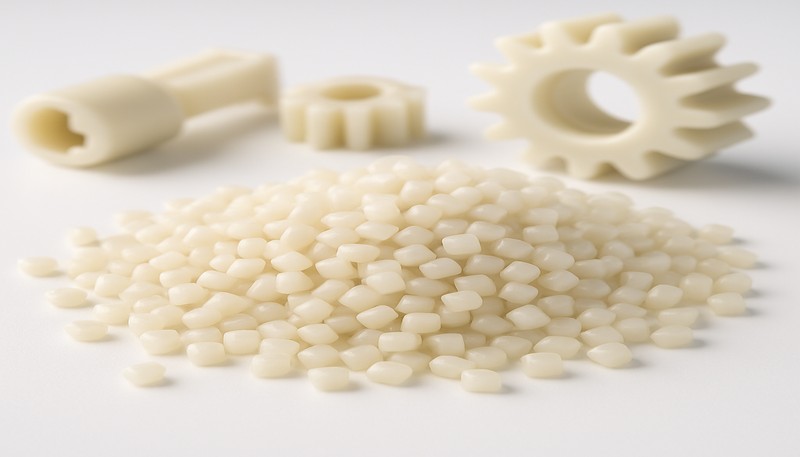

Types de nylon utilisés en moulage par injection

Le PA6, le PA66 et le PA12 couvrent plus de 90% des applications du nylon moulé par injection ; la nuance appropriée dépend de la température de service, de l’exposition à l’humidité et des performances mécaniques requises.

Le nylon doit être séché à 80–90°C pendant 4–8 heures dans un séchoir à trémie déshumidifiant pour réduire l’humidité en dessous de 0,2% en poids ; l’absence de séchage entraîne une dégradation hydrolytique de la chaîne polymère lors du traitement, provoquant une réduction du poids moléculaire, des éclaboussures, des bulles et des pertes de propriétés mécaniques de 20–30%.

Le PA12 occupe une niche spécialisée : sa très faible absorption d’humidité (0.25% contre 2.5–3.5% pour le PA6) en fait la référence pour les tubes de transfert de fluides, les conduites de carburant et les flexibles pneumatiques. Lorsque la stabilité dimensionnelle en environnement humide est critique, le PA12 surpasse largement le PA6 et le PA66 malgré sa rigidité inférieure.

Les grades renforcés de fibres de verre (GF15, GF30, GF50) multiplient la résistance à la traction et réduisent fortement le fluage, mais introduisent un retrait anisotrope : le retrait dans le sens de l’écoulement peut être de 0,2 à 0,5 %, tandis que le retrait transversal reste de 0,8 à 1,5 %. Une analyse d’écoulement du moule^[3] avant l’usinage de l’acier est indispensable pour les pièces en nylon chargé verre à tolérances serrées.

Paramètres du procédé de moulage par injection du nylon

La température de fusion du nylon doit être réglée entre 230°C et 295°C selon le grade, avec des zones de fourreau croissantes de l’arrière vers l’avant — zone arrière 10–20°C sous la zone médiane, buse 5–10°C au-dessus de la zone avant — afin d’assurer une matière fondue homogène et d’éviter les bouchons froids.

Le tableau ci-dessous résume la fenêtre de procédé essentielle pour les grades de nylon les plus courants. Ces valeurs constituent des points de départ ; l’optimisation réelle doit être guidée par la géométrie de la pièce, l’épaisseur des parois et la conception du système d’alimentation. Les fenêtres de procédé sont volontairement prudentes — nous recommandons de réaliser des essais de moule avant d’adopter des réglages de production à grande échelle.

La température du moule influe fortement sur la cristallinité et la finition de surface. Pour le PA6 non renforcé, une température de moule de 60 à 80 °C offre un bon équilibre entre temps de cycle et qualité de pièce. Abaisser la température du moule sous 40 °C pour accélérer le cycle réduit la cristallinité de surface, ce qui diminue en réalité la résistance à la fatigue et peut créer des contraintes internes entraînant un fluage dimensionnel à long terme.

Pour les nuances chargées de fibres de verre, nous recommandons une température de moule de 80 à 100 °C. Des moules plus chauds permettent aux fibres de verre de se réorienter plus librement et atténuent leur aspect entrelacé au niveau des lignes de soudure. Dans notre usine, nous utilisons des régulateurs chauffants de température de moule d’une précision de ±2 °C pour les pièces en nylon chargé de fibres de verre, et non de l’huile au niveau de la presse.

La vitesse d’injection doit être modérée : la faible viscosité fondue du nylon lui permet de remplir rapidement. Une vitesse excessive génère une chaleur de friction susceptible de dégrader le polymère et de produire une décoloration ou des brûlures de gaz en fin de remplissage. Pour le nylon, nous réglons généralement la vitesse à 60–80% du maximum de la machine, puis l’affinons selon l’équilibre de remplissage des outillages multi-empreintes.

La contre-pression de la vis pour le nylon doit rester faible — 5–15 bar pour les grades non renforcés, jusqu’à 20 bar pour les grades chargés de fibres de verre — car la faible viscosité du nylon signifie qu’une contre-pression excessive augmente le temps de séjour sans améliorer la qualité de la matière fondue. Un temps de séjour prolongé à la température du fourreau accélère la scission hydrolytique des chaînes et réduit la masse moléculaire de la pièce finie.

Exigences de séchage et maîtrise de l’humidité

Le nylon doit être séché à 80–90°C pendant 4–8 heures dans un sécheur à trémie déshumidificateur afin de ramener l’humidité à moins de 0.2% en poids ; l’absence de séchage entraîne une dégradation hydrolytique de la chaîne polymère pendant la transformation, provoquant une baisse de la masse moléculaire, des stries, des bulles et des pertes de propriétés mécaniques de 20–30%.

Le nylon est l’une des résines techniques hygroscopiques les plus courantes. À l’équilibre dans des conditions ambiantes de 50 % HR et 23 °C, le PA6 contient 2,5 à 3,5 % d’humidité en poids ; à la température du fourreau, chaque molécule d’eau absorbée attaque la liaison amide, rompt les chaînes polymères et réduit définitivement la masse moléculaire. Contrairement à l’ABS ou au PP, pour lesquels l’humidité ne provoque que des stries argentées en surface, le nylon humide subit une dégradation moléculaire irréversible.

La spécification minimale de séchage est la suivante : sécheur déshumidificateur avec un point de rosée inférieur à −30°C, température de 80°C, débit d’air ≥1 m³/h par kg/h de débit matière, durée de 4–6 heures pour le PA6/PA66 et de 3–4 heures pour le PA12. Une étuve à air chaud standard ne suffit pas pour le nylon : un système de déshumidification à dessiccant est nécessaire pour atteindre un point de rosée assez bas afin d’extraire les derniers pourcentages d’humidité.

En production, nous contrôlons l’humidité avec un titrateur Karl Fischer avant la première injection et à chaque changement de matière. Si l’humidité dépasse 0,3 %, nous prolongeons le séchage d’une heure puis effectuons un nouvel essai. Une fois dans la trémie chauffée, la matière peut absorber l’humidité de l’air comprimé dans la zone de plastification de la machine ; nous veillons donc également à la bonne étanchéité de la protection de purge et à ce que la vis ne reste jamais immobile avec du nylon dans le fourreau au-dessus de 200 °C.

Le surséchage est également préoccupant : le PA6 maintenu à 90°C pendant plus de 12 heures commence à présenter une teinte jaunâtre due à l’oxydation thermique et une légère fragilisation. Le PA12, qui absorbe moins d’humidité, nécessite un temps de séchage plus court. Les opérateurs définissent parfois un cycle uniforme de 8 heures pour tous les nylons — ce qui risque d’endommager le PA12. La bonne pratique consiste à programmer dans le contrôleur du sécheur des recettes de séchage propres à chaque grade.

Le stockage après séchage est tout aussi important. Les granulés de nylon séchés qui sont exposés à l’air ambiant réabsorbent l’humidité en 30 minutes ; nous les transférons directement de la trémie du sécheur au fourreau de la machine par une conduite de transport étanche. Pour les petites séries, nous utilisons des sacs hermétiques résistants à l’humidité et procédons à un nouveau séchage si le sac est resté ouvert plus de 2 heures.

Défauts courants du moulage par injection du nylon et prévention

Les défauts les plus fréquents du nylon sont le gauchissement, dû à l’asymétrie du retrait, les stries argentées, dues à l’humidité ou à une matière dégradée, et les retassures, dues à une pression de maintien insuffisante ou à des sections épaisses ; chacun possède une cause profonde et une correction propre au procédé.

Le gauchissement est le défaut que nous combattons le plus avec le polyamide, surtout pour les pièces plates et minces comme les plaques de protection et les boîtiers. Son retrait de 1,0 à 2,5 % est trois à cinq fois supérieur à celui du PC et intrinsèquement plus variable, car le front de cristallisation ne se fige pas simultanément dans toutes les sections de paroi. Dans notre usine, nous y remédions au moyen de canaux de refroidissement conformes qui uniformisent la température dans tout l’outil et en privilégiant les nervures plutôt que des sections épaisses uniformes pour les pièces structurelles.

Les marbrures et les stries argentées sont presque toujours dues à l’humidité. Lorsque nous en observons pendant une série, notre première action consiste systématiquement à prélever un échantillon dans la trémie du sécheur et à mesurer son humidité, et non à régler la machine. Neuf fois sur dix, le sécheur est défaillant, les billes déshydratantes sont saturées ou quelqu’un a ouvert le couvercle de la trémie lors d’un changement d’équipe.

Les lignes de soudure dans le nylon sont plus résistantes que dans de nombreuses résines (la faible viscosité du nylon favorise une bonne fusion des lignes de jonction), mais elles restent un point faible dans les grades renforcés de fibres de verre, où les fibres s’orientent parallèlement à la surface de soudure. Pour les pièces structurelles comportant des lignes de soudure, nous spécifions une résistance à la traction de ces lignes égale à 60–70 % de celle du matériau de base et positionnons les seuils pour éloigner les lignes de soudure des zones fortement sollicitées.

La résistance chimique est un autre facteur de prévention des défauts : le nylon résiste parfaitement aux huiles, aux graisses et aux hydrocarbures aliphatiques, mais gonfle dans les acides forts et est attaqué par les phénols. Les pièces exposées à des produits chimiques doivent être testées avec le fluide de service réel avant de finaliser l’épaisseur de paroi, car un gonflement de seulement 0.5% peut fermer des interfaces emmanchées et bloquer des assemblages mécaniques.

Un conditionnement à l’humidité après moulage est recommandé pour les pièces structurelles en nylon. Immerger des pièces PA6 fraîchement moulées dans de l’eau à 80°C pendant 2–4 heures (cycle de l’état sec au conditionné) libère les contraintes de moulage et présature la pièce au taux d’humidité de son environnement de service — supprimant la variation dimensionnelle qui se produirait autrement progressivement pendant les 3–6 premiers mois d’utilisation.

Applications du nylon par secteur

L’association de la résistance mécanique, de la résistance à la fatigue, de la compatibilité chimique et de la rentabilité fait du nylon la résine technique dominante pour les composants automobiles sous capot, les connecteurs électriques, les engrenages industriels et les biens de consommation nécessitant des pièces plastiques porteuses.

L’automobile représente environ 40% de la consommation de nylon technique. Les applications sous capot — collecteurs d’admission, conduits d’air, ventilateurs de refroidissement, serre-câbles et carters de transmission — exigent la résistance durable à la chaleur du PA66-GF30, qui conserve 50% de sa résistance à température ambiante à 130°C. Les pièces structurelles extérieures, telles que les poignées de porte et les supports de rétroviseur, utilisent du PA6 non renforcé pour sa ténacité et la qualité de sa surface stabilisée aux UV.

L’électricité et l’électronique constituent le deuxième marché final. Le nylon 66 est le matériau standard des boîtiers de connecteurs, borniers, socles de relais et corps de disjoncteurs. Son classement UL94 V-2 sans renfort et V-0 à 0,4 mm avec des additifs ignifuges le rend largement accepté dans les assemblages certifiés pour la sécurité. Les grades chargés de fibres de verre sont utilisés pour les boîtiers de connecteurs de précision qui doivent conserver leur stabilité dimensionnelle aux températures de soudage par refusion.

Les applications de machines industrielles exploitent les propriétés autolubrifiantes du nylon : les engrenages, bagues, galets suiveurs de came et maillons de chaîne de convoyeur en PA6 et PA66 fonctionnent sans lubrification externe sous des charges modérées, ce qui réduit considérablement les coûts de maintenance par rapport aux solutions métalliques. Dans notre usine, nous moulons régulièrement des engrenages en PA6 de module 1–4 dans des moules de 4 à 16 empreintes, conformément aux tolérances de qualité AGMA 8 (±0.025 mm sur le diamètre primitif).

Les biens de consommation et les articles de sport représentent un segment en croissance : les fixations de ski, composants de vélos, boîtiers d’outils électriques et composants d’appareils utilisent tous le nylon pour son rapport résistance/poids élevé, sa résistance aux chocs et sa capacité à obtenir des états de surface de classe A avec un polissage du moule et des conditions de traitement appropriés.

Règles de conception des pièces en nylon moulées par injection

L’épaisseur de paroi optimale des pièces en nylon moulées par injection est comprise entre 1,5 et 3,5 mm. Des parois plus fines peuvent provoquer des remplissages incomplets et une orientation excessive des fibres dans les nuances chargées de fibres de verre, tandis que des parois plus épaisses allongent le temps de cycle et créent des retassures au-dessus des nervures internes.

Le retrait élevé du nylon exige de maintenir la variation d’épaisseur de paroi en dessous de 3:1 dans toute section. Lorsque des sections épaisses sont nécessaires pour la résistance, ajoutez des structures creuses ou des nervures plutôt que des parois pleines. Une nervure de 3 mm correspondant à 60% de l’épaisseur de paroi (1.8 mm) procure une rigidité presque équivalente, avec beaucoup moins de gauchissement dû au retrait qu’une paroi uniforme de 3 mm prolongeant une section de 2 mm.

Les angles de dépouille du nylon doivent être d’au moins 0,5–1,0° sur les parois latérales et atteindre 1,5–2,0° pour les surfaces texturées ou mates. La nature semi-cristalline du nylon signifie qu’à certaines températures de moule, il peut adhérer aux surfaces en acier poli plus fortement que les résines amorphes — une dépouille insuffisante provoque des traces de frottement et des erreurs dimensionnelles même lorsque la force d’éjection est suffisante.

L’emplacement du point d’injection est déterminant pour maîtriser les lignes de soudure et le sens du retrait. Pour le nylon chargé verre, nous utilisons une simulation de conception du moule d’injection⁵ afin d’optimiser cet emplacement et d’aligner les fibres sur la direction principale des charges. Les points latéraux conviennent aux pièces planes ; les points capillaires ou sous-marins sont préférés pour les surfaces d’aspect où le vestige doit être réduit. Selon notre expérience, sur un engrenage circulaire en nylon, un point central surpasse systématiquement un point latéral en homogénéité du retrait et permet un faux-rond inférieur à 0,05 mm.

La conception des nervures est particulièrement importante pour le nylon : leur épaisseur ne doit pas dépasser 50–60% de celle de la paroi adjacente afin d’éviter les retassures. Leur hauteur doit être ≤3× l’épaisseur de paroi et l’angle de dépouille ≥0.5° par côté. Utilisez des congés à la base des nervures (rayon ≥0.5 mm) afin de réduire la concentration des contraintes — la sensibilité du nylon aux entailles signifie qu’un angle intérieur vif peut réduire la résistance aux chocs de 30–50%.

Questions fréquemment posées

Quelle est la différence entre le PA6 et le PA66 pour le moulage par injection ?

Le PA6 (polycaprolactame) présente un point de fusion de 215–225°C et se transforme à 230–260°C ; le PA66 (polyhexaméthylène adipamide) fond à 255–265°C et exige des températures de fourreau de 260–290°C. Le PA66 offre une température de fléchissement sous charge plus élevée (90°C contre 65°C à 1.8 MPa) et conserve mieux ses propriétés mécaniques à haute température, ce qui le rend préférable pour les applications automobiles sous capot. Le PA6 est plus facile à transformer, moins coûteux et suffisant pour la plupart des applications structurelles à température ambiante. Les deux grades exigent des protocoles de séchage similaires (80°C, 4–6 heures) et présentent un comportement de retrait comparable, de l’ordre de 1.0–2.5 %.

Combien de temps le nylon doit-il être séché avant le moulage par injection ?

Le PA6 et le PA66 doivent être séchés à 80°C pendant 4–6 heures dans un sécheur déshumidificateur dont le point de rosée est inférieur à −30°C, afin de ramener l’humidité sous 0.2% en poids. Le PA12, dont l’humidité d’équilibre est plus faible (0.25%), peut être séché en 3–4 heures à 85°C. Une matière exposée à l’humidité ambiante pendant plus de 8 heures après le séchage doit être séchée à nouveau. Les étuves à air chaud ne conviennent pas : seuls les systèmes de déshumidification par dessiccant atteignent le faible point de rosée requis. Un séchage excessif du PA6 pendant plus de 12 heures à 90°C risque de provoquer une oxydation thermique et un léger jaunissement.

Quelles sont les causes du gauchissement dans les pièces injectées en nylon ?

Moulage par injection de nylon : guide pour PA6, PA66 et chargé de verre

Le nylon peut-il être moulé par injection avec un renforcement en fibres de verre ?

Oui — le PA6-GF30 et le PA66-GF30 figurent parmi les matières techniques les plus couramment moulées. Une teneur en fibres de verre de 30 wt% augmente la résistance à la traction d’environ 80 MPa à environ 170 MPa et réduit considérablement le fluage, mais exige des températures de transformation plus élevées (fourreau à 240–295°C), une pression d’injection plus élevée (900–1,300 bar) et une température de moule de 80–100°C. Le moule doit utiliser du H13 ou un acier à outils trempé équivalent (≥HRC 50) dans les zones critiques d’usure en raison de l’abrasivité des fibres de verre. La ventilation doit être généreuse, car les nylons renforcés de verre dégazent davantage. Le diamètre du point d’injection et du canal doit être supérieur de 20–30% à celui des grades non chargés afin de réduire la rupture des fibres induite par le cisaillement.

Quel matériau de moule est le meilleur pour le moulage par injection de nylon ?

Pour le nylon non chargé (PA6, PA66, PA12), l’acier P20 prétraité convient aux séries moyennes allant jusqu’à 200 000 injections. Pour les qualités chargées de verre, l’acier à outils H13 trempé à HRC 48–52 est recommandé en raison de l’usure abrasive due aux fibres de verre — l’utilisation de P20 pour du nylon chargé de verre entraîne généralement une érosion de l’empreinte avant 50 000 injections. Pour les productions en grand volume dépassant 1 million d’injections, l’acier inoxydable S136 ou 2316 est privilégié dans le système de seuils et de canaux, où l’usure est la plus forte. Toutes les surfaces du moule doivent présenter une dépouille d’au moins 0,5° et être polies à SPI A2 ou mieux pour les pièces esthétiques.

Quel est le taux de retrait du nylon 6 et du nylon 66 ?

Le retrait du PA6 est de 1.0–2.0 % dans le sens de l’écoulement et de 1.2–2.5 % dans le sens transversal ; le PA66 présente un retrait de 1.5–2.5 % dans le sens de l’écoulement et de 1.8–3.0 % dans le sens transversal. Les fibres de verre réduisent fortement le retrait : le PA6-GF30 affiche 0.2–0.5 % dans le sens de l’écoulement et 0.8–1.5 % dans le sens transversal. L’absorption d’humidité après moulage entraîne également une variation dimensionnelle : le PA6 absorbe jusqu’à 2.5 % d’humidité à 50 % HR, ce qui produit une dilatation linéaire d’environ 0.7 % sur 24 heures. Les pièces soumises à des tolérances dimensionnelles serrées doivent être mesurées après un conditionnement de 48 heures à 50 % HR, et non immédiatement après le moulage.

Quelles industries utilisent des pièces moulées par injection en nylon ?

L’automobile est le premier secteur consommateur — le PA66-GF30 domine les pièces structurelles sous capot (collecteurs d’admission d’air, boîtes à eau de radiateur, pales de ventilateur). L’électricité et l’électronique utilisent largement le PA66 pour les boîtiers de connecteurs, borniers et socles de relais en raison de son classement UL94 et de sa stabilité dimensionnelle. Les machines industrielles emploient le PA6 pour les engrenages autolubrifiants, les paliers et les composants de convoyeurs. Les biens de consommation et équipements sportifs (fixations de ski, carters d’outils électriques) utilisent le PA6 pour sa ténacité et sa qualité de surface. Les boîtiers de dispositifs médicaux font appel à du nylon de qualité médicale certifié biocompatible.
