Quelle est la différence entre le moulage par injection et le moulage par soufflage ?

Chaque semaine, des développeurs de produits viennent dans notre usine avec la même question : « Dois-je utiliser l’injection ou le soufflage pour cette pièce ? » Elle paraît simple, mais la réponse détermine le coût d’outillage, les performances, l’économie de production et le délai. Un mauvais choix vous fait payer un outil incapable de produire ce qu’il faut. Ce guide reprend les deux procédés depuis leurs principes fondamentaux et présente le cadre utilisé en interne chez ZetarMold pour décider.

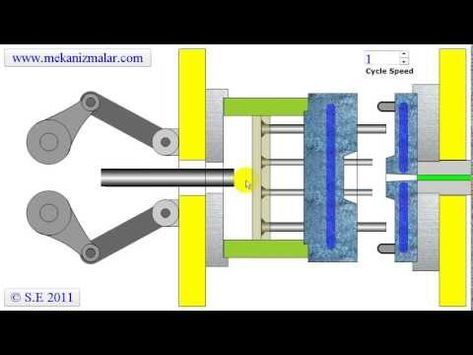

Qu’est-ce que le moulage par injection et comment fonctionne-t-il ?

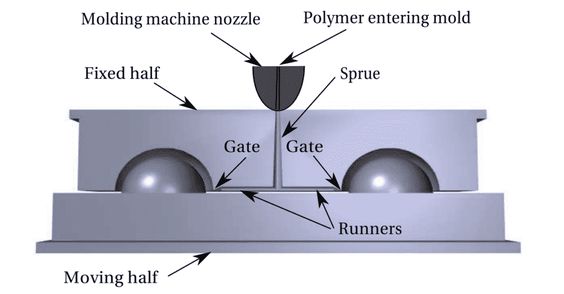

Le moulage par injection est un procédé dans lequel des granulés thermoplastiques¹ fondent dans un fourreau chauffé, puis sont injectés sous une pression de 10 000 à 30 000 psi, à travers un seuil, dans l’empreinte fermée d’un moule en acier. Le plastique remplit l’empreinte, refroidit au contact des parois, se solidifie en reproduisant exactement sa forme, puis est éjecté sous forme de pièce finie. Le cycle recommence ensuite — souvent en moins de 30 secondes pour les petites pièces de consommation.

Dans notre usine, les presses à injecter offrent une force de fermeture de 50 à 850 tonnes. Le procédé est extrêmement polyvalent : nous moulons des pièces allant de 0.1 g à 500 g selon le même principe fondamental. La caractéristique essentielle du moulage par injection est que la pièce finie est pleine — le plastique remplit entièrement l’empreinte et épouse chaque détail de sa surface intérieure, notamment les bossages, nervures, clips et charnières intégrées.

Le moulage par injection est le procédé de choix lorsqu’il faut des tolérances dimensionnelles serrées (±0.05 mm est couramment réalisable), une géométrie complexe dont les contre-dépouilles sont gérées par des tiroirs et des éjecteurs inclinés, des états de surface allant du poli miroir (SPI A1) à une texture prononcée (SPI D3), et des volumes de production de quelques milliers à plusieurs dizaines de millions d’unités par an. Nous l’avons utilisé pour produire des poignées d’instruments chirurgicaux, des boîtiers de connecteurs automobiles et des enjoliveurs d’appareils électroniques grand public — tous issus du même procédé fondamental.

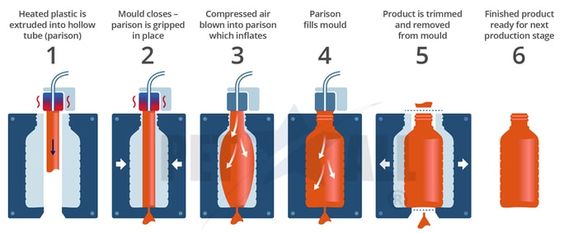

Qu’est-ce que l’extrusion-soufflage et comment fonctionne-t-elle ?

Le moulage par soufflage est un procédé fondamentalement différent, conçu pour un type précis de géométrie : les contenants creux à parois minces et uniformes. Le procédé commence par l’extrusion ou l’injection d’un tube creux de plastique fondu appelé paraison ou préforme. Ce tube est serré dans un moule, puis de l’air comprimé y est insufflé afin de plaquer le plastique contre les parois de l’empreinte. Le plastique refroidit, le moule s’ouvre et la pièce creuse est éjectée.

Il existe trois grandes variantes du moulage par soufflage² : le moulage par extrusion-soufflage (EBM), le moulage par injection-soufflage (IBM) et le moulage par injection-étirage-soufflage (ISBM). L’EBM est la technique la plus simple et la plus courante, utilisée pour les conteneurs industriels et les réservoirs de fluides automobiles. L’IBM produit de petits flacons pharmaceutiques précis. L’ISBM — le procédé employé pour les bouteilles de boissons en PET — étire la préforme à la fois axialement et radialement afin d’obtenir une transparence et des propriétés barrières exceptionnelles.

Lorsque des clients nous présentent des pièces creuses — surtout celles destinées à contenir un liquide — le soufflage est presque toujours la bonne solution. Le procédé produit des épaisseurs de paroi aussi uniformes que 0.5 mm sur des surfaces courbes complexes, résultat que le moulage par injection ne peut tout simplement pas reproduire pour des géométries creuses fermées sans souder deux demi-coques.

Comment la géométrie de la pièce détermine-t-elle le procédé à utiliser ?

La géométrie de la pièce est le facteur déterminant dans le choix du procédé. Comprendre les possibilités et les limites de chaque procédé évite aux ingénieurs de coûteuses erreurs d’outillage.

Le moulage par injection accepte presque toutes les géométries solides à intérieur ouvert ou complexe : contre-dépouilles réalisées par coulisseaux et éjecteurs inclinés, filetages internes obtenus par noyaux dévissants, constructions multimatériaux par double injection ou moulage avec insert, et détails de surface jusqu’à 0.02 mm. La seule contrainte est que le moule puisse s’ouvrir et la pièce s’éjecter proprement, ce qui exige une conception attentive des angles de dépouille et une planification des contre-dépouilles.

Le moulage par soufflage est limité, sur le plan géométrique, aux formes creuses fermées. Il ne permet pas de mouler une pièce pleine, une pièce à fond plat sans ligne de pincement, ni une pièce présentant des détails extérieurs complexes tels que des filetages fins ou des bossages de précision. Cependant, dans son domaine — bouteilles, réservoirs, contenants et pièces structurelles creuses —, le moulage par soufflage peut produire des géométries qui seraient impossibles ou d’un coût prohibitif en moulage par injection.

Comment les coûts d’outillage et les délais se comparent-ils entre les deux procédés ?

Le coût de l’outillage est souvent le facteur décisif au début d’un projet de développement de produit. Voici comment le moulage par injection et le moulage par soufflage se comparent en matière d’investissement initial et de délai.

Les moules d’injection sont des outils de précision en acier dotés d’empreintes polies, de canaux de refroidissement conformes, de systèmes de canaux d’alimentation et de mécanismes d’éjection. Un moule simple à une empreinte pour une petite pièce grand public coûte entre 5 000 et 15 000 $. Les outils de production complexes à plusieurs empreintes peuvent dépasser 100 000 $. Les délais sont généralement de 4 à 8 semaines pour les outils standard fabriqués selon les spécifications DIN 16901.

Les moules de soufflage sont généralement moins chers que les moules d’injection pour des pièces de taille équivalente. Un moule d’extrusion-soufflage pour un récipient standard coûte $3,000–$10,000 avec un délai de 3–5 semaines. Toutefois, l’outillage ISBM pour des préformes de précision peut coûter autant qu’un moule d’injection comparable. Le coût moyen inférieur des moules de soufflage s’explique par une géométrie d’empreinte plus simple — surfaces intérieures lisses sans nervures, bossages ni caractéristiques complexes.

Nous avons constaté que, lorsque les clients comparent le coût total du projet plutôt que le seul coût du moule, le moulage par injection l’emporte pour les pièces pleines à tout volume, tandis que le moulage par soufflage l’emporte pour les pièces creuses dans la plupart des volumes de production supérieurs à 10 000 unités par an. Nous élaborons des modèles de coûts détaillés avant tout engagement dans l’outillage afin de vérifier que l’économie du projet correspond à l’analyse de rentabilité.

Quel procédé offre la meilleure précision dimensionnelle et la meilleure finition de surface ?

Le contrôle dimensionnel est un facteur de différenciation essentiel, notamment pour les pièces qui doivent s’intégrer dans des assemblages ou satisfaire aux spécifications réglementaires des applications médicales ou automobiles.

Le moulage par injection offre les tolérances les plus serrées de la fabrication plastique. Les tolérances commerciales standard sont de ±0,2 mm ; avec un outillage de précision et un procédé maîtrisé, nous atteignons régulièrement ±0,05 mm. La raison est simple : pendant la solidification, les deux moitiés du moule contraignent précisément le plastique sur toutes ses faces, ce qui laisse très peu de possibilités de variation dimensionnelle.

Les tolérances du moulage par soufflage sont intrinsèquement plus larges — généralement ±0.3–0.5 mm. La pression d’air qui dilate la paraison ne permet pas de contrôler précisément la répartition de l’épaisseur de paroi, notamment dans les angles, les épaulements et les zones à courbure complexe. Une variation d’épaisseur de paroi de ±20–30% est courante et acceptable dans la plupart des applications moulées par soufflage, car ces pièces servent à contenir des liquides plutôt qu’à réaliser des assemblages de précision.

L’état de surface suit la même logique. Le moulage par injection reproduit la surface du moule sur les parois intérieures et extérieures, permettant des finitions miroir (Ra < 0.025 μm) ou des textures contrôlées sur chaque surface. Le soufflage produit un excellent état de surface extérieur là où le plastique touche le moule, mais la surface intérieure n’est pas maîtrisée — acceptable pour l’intérieur d’un contenant, mais inadapté aux interfaces mécaniques de précision.

Quels matériaux chaque procédé peut-il utiliser ?

Le moulage par injection et le moulage par soufflage utilisent tous deux des thermoplastiques, mais les choix de matières diffèrent considérablement en raison des exigences distinctes de transformation aux étapes de fusion et de formage.

Le moulage par injection est compatible avec pratiquement tous les thermoplastiques, des résines courantes comme le PP, le PE et l’ABS aux nuances techniques telles que le PEEK, le PEI et le LCP. Nous transformons plus de 50 matériaux différents dans notre usine. Le procédé accepte les composés fortement chargés, avec 30 à 50 % de fibres de verre, de fibres de carbone ou de charges minérales, ainsi que des matériaux à rhéologie complexe qu’il serait impossible de mouler par soufflage.

Le moulage par soufflage est plus sélectif quant aux matières. Les plus courantes sont le HDPE, le PP, le PET et le PVC. La matière doit présenter une résistance à l’état fondu suffisante pour former une paraison stable qui conserve sa forme sans s’affaisser ni se déchirer avant la fermeture du moule. Cette exigence limite le moulage par soufflage aux matières présentant une viscosité relativement élevée à l’état fondu pendant la formation de la paraison. Les plastiques techniques et les composés fortement chargés sont généralement inadaptés.

Le PET mérite une mention particulière : c’est la matière dominante pour les bouteilles de boissons, transformée presque exclusivement par ISBM — un procédé en deux étapes dans lequel une préforme moulée par injection est réchauffée puis étirée-soufflée jusqu’à sa forme finale. Ce procédé hybride combine la précision du moulage par injection pour la préforme et l’économie du moulage par soufflage pour le contenant final.

: La durée totale nécessaire pour accomplir un cycle de moulage par injection, comprenant les phases d’injection, de refroidissement et d’éjection. Réduire le temps de cycle améliore directement le débit de production et diminue le coût par pièce.

L’économie de production détermine en définitive le procédé le plus adapté à un projet donné. Le temps de cycle³ est la variable économique la plus importante, avec le nombre d’empreintes de l’outillage.

Les temps de cycle du moulage par injection vont de moins de 10 secondes pour les petites pièces à parois minces à plusieurs minutes pour les grands composants à parois épaisses. Les moules multi-empreintes à 8, 16, 32 ou jusqu’à 128 empreintes multiplient considérablement le rendement horaire d’une machine. Dans notre usine, la production en grand volume de fermetures dépasse 10 000 pièces par heure avec des outillages à 48 empreintes.

À taille de pièce équivalente, les cycles de soufflage sont généralement plus longs : 10 à 60 secondes pour l’EBM et 20 à 40 secondes pour l’ISBM. Les moules de soufflage multi-empreintes peuvent exploiter simultanément de nombreuses empreintes. Pour les récipients simples, le rendement horaire d’une machine de soufflage peut égaler celui du moulage par injection, surtout lorsque les deux procédés utilisent des outillages multi-empreintes.

Le seuil de rentabilité comparatif dépend de la complexité et du volume des pièces. Pour les emballages creux de produits de consommation dépassant 50,000 unités par an, le moulage par soufflage offre presque toujours un coût total inférieur. Pour les pièces de précision pleines dépassant 5,000 unités, le moulage par injection est systématiquement plus avantageux. En dessous de 5,000 unités pour l’un ou l’autre procédé, l’amortissement de l’outillage rend les deux solutions coûteuses par rapport à des solutions comme l’usinage ou le moulage.

Questions fréquentes sur le moulage par injection et le moulage par soufflage

Le moulage par injection permet-il de fabriquer une bouteille ? Pas en une seule étape : une bouteille est une forme creuse fermée qui ne peut pas être éjectée d’un moule d’injection classique. Le moulage par injection-soufflage (IBM) utilise toutefois une préforme moulée par injection comme point de départ d’une bouteille moulée par soufflage, combinant ainsi les deux procédés sur une même ligne de production.

Quel procédé convient le mieux aux applications en contact avec les aliments ? Les deux sont largement utilisés pour ces applications et peuvent employer des matériaux conformes aux exigences de la FDA. Le moulage par soufflage domine pour les emballages alimentaires liquides (bouteilles, bidons, récipients), tandis que le moulage par injection prédomine pour les articles solides en contact avec les aliments (ustensiles, bouchons, couvercles, couverts). Le choix dépend de la géométrie, et non de la conformité réglementaire.

Les pièces moulées par soufflage peuvent-elles offrir un bon état de surface pour le marquage et la décoration ? Oui. Elles peuvent être décorées par étiquetage dans le moule (IML), marquage à chaud, tampographie et sérigraphie. La qualité de la surface extérieure est bonne puisqu’elle est en contact avec le moule. En revanche, le moulage par injection convient mieux aux fines lettres en relief, aux arêtes nettes et aux finitions miroir.

Quelle est l’épaisseur de paroi minimale pour chaque procédé ? Le moulage par injection permet d’obtenir des parois de seulement 0,4 mm sur les petites pièces, la plage pratique étant de 1,0 à 3,0 mm pour la plupart des applications. En moulage par soufflage, les parois mesurent généralement de 0,5 à 3,0 mm, avec des variations d’épaisseur inhérentes au procédé. Pour une pièce creuse à parois très fines et uniformes, on préfère parfois deux demi-coques moulées par injection puis soudées par ultrasons.

Comment choisir entre moulage par injection et moulage par soufflage pour mon projet ? Appliquez cette règle simple : si la pièce est pleine, choisissez le moulage par injection. Si elle est creuse et contient un liquide ou de l’air, choisissez le moulage par soufflage. Si elle est creuse mais exige des formes extérieures complexes ou des dimensions précises, envisagez deux demi-coques moulées par injection et soudées par ultrasons. Envoyez-nous vos fichiers de conception : nous vous fournirons gratuitement, sous 24 heures, une recommandation de procédé accompagnée d’une estimation des coûts. Consultez notre guide complet du moulage par injection pour une vue d’ensemble détaillée.

1. Thermoplastique : matériau polymère qui se ramollit lorsqu’il est chauffé au-dessus de sa température de transition vitreuse ou de fusion, puis se solidifie en refroidissant. Il peut ainsi être transformé par moulage par injection comme par moulage par soufflage, puis recyclé en fin de vie. ↩

2. Moulage par soufflage : procédé de fabrication dans lequel une paraison ou une préforme creuse en plastique est gonflée à l’air comprimé dans l’empreinte d’un moule, afin de produire des pièces creuses sans joint telles que des bouteilles, des récipients et des réservoirs de fluides. ↩

3. Temps de cycle : durée totale nécessaire à un cycle de moulage par injection, comprenant les phases d’injection, de refroidissement et d’éjection. Réduire le temps de cycle augmente directement le débit de production et diminue le coût unitaire. ↩
