Comment améliorer la précision des moules d’injection ?

Pourquoi la précision du moule est-elle plus importante que celle de la machine ?

La précision du moule constitue la principale limite à celle de la pièce moulée. Une machine précise ne peut compenser une empreinte, un noyau, un ajustage ou un circuit de refroidissement mal conçu ou mal usiné. Dans notre usine, nous avons vu des machines coûteuses produire des dimensions instables lorsque la qualité de l’outillage était reléguée au second plan, car c’est lui qui définit la géométrie reproduite à chaque cycle. Comprendre le procédé de moulage par injection permet de savoir exactement où la précision est déterminée — et où elle peut se perdre.

La précision dimensionnelle d’une pièce moulée par injection repose sur l’action conjointe de trois facteurs : la précision dimensionnelle du moule — les dimensions physiques de l’empreinte —, les propriétés du matériau — notamment la compensation du retrait¹ et l’anisotropie — et la régularité du procédé — répétabilité de la pression d’injection, de la température de la matière et du temps de refroidissement. Si l’un de ces trois facteurs fait défaut, la maîtrise dimensionnelle se dégrade.

La référence industrielle du moulage par injection de précision consiste à atteindre des tolérances conformes aux normes dimensionnelles DIN 16901 ou ISO 20457. Par exemple, la classe M1 de l’ISO 20457 — la plus précise — exige une tolérance de ±0,05 mm pour les dimensions allant jusqu’à 50 mm. Ce niveau ne dépend pas seulement de tolérances d’usinage serrées : il exige des coefficients de retrait validés, un refroidissement équilibré et un procédé de production sous contrôle statistique (Cpk² ≥ 1,67).

Comment une compensation précise du retrait améliore-t-elle la précision dimensionnelle ?

La compensation du retrait est la correction des dimensions de l’empreinte qui compense la contraction du plastique après refroidissement. Tout thermoplastique se rétracte lorsqu’il passe de l’état fondu à l’état solide ; l’empreinte du moule doit donc être agrandie par rapport à la pièce finale selon une valeur maîtrisée. Dans notre atelier, cette décision est prise avant l’usinage de l’acier, puis vérifiée par la mesure des premiers échantillons.

Les taux de retrait nominaux sont publiés par les fabricants de résines — généralement 0.4–0.7% pour l’ABS, 1.0–2.5% pour le PP, 0.5–0.8% pour le PC et 1.5–2.2% pour le PA 6/6. Ces valeurs publiées sont toutefois des moyennes. Le retrait réel dans un moule donné dépend de l’épaisseur de paroi (les sections épaisses se rétractent davantage), de la distance au seuil (les zones proches du seuil sont davantage compactées et se rétractent moins), du niveau de pression de maintien, de la vitesse de refroidissement et de la teneur en fibres de verre (qui réduit le retrait et le rend anisotrope).

Pour les pièces de précision, nous ne nous fions jamais uniquement aux valeurs de retrait publiées. Nous réalisons une analyse d’écoulement dans le moule pour prédire le retrait propre à chaque zone de la pièce, puis nous le validons par des essais de moulage réels et ajustons les dimensions de l’empreinte en fonction des écarts mesurés sur la pièce. Cette approche empirique nécessite généralement 1–2 cycles de correction dimensionnelle avant l’approbation finale.

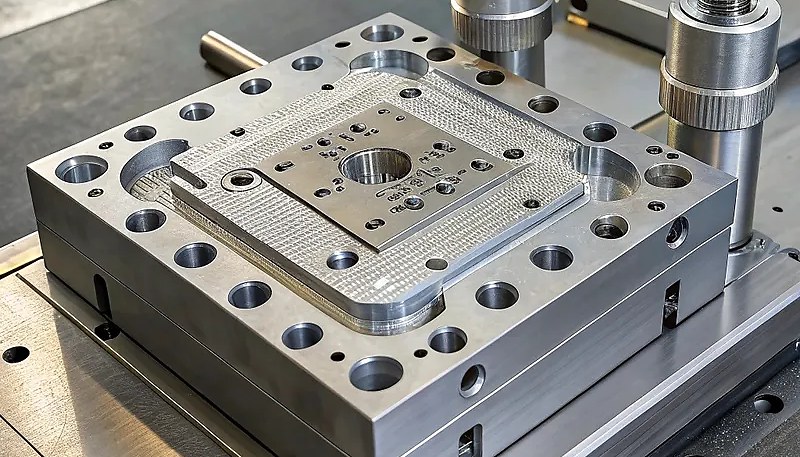

Quelles pratiques d’usinage permettent d’obtenir les tolérances de moule les plus serrées ?

Une tolérance serrée du moule s’obtient par un usinage stable, des mesures et des passes de correction. L’exigence fondamentale n’est pas une coupe CNC parfaite, mais une boucle maîtrisée associant stabilité thermique, rigueur des trajectoires d’outil, palpage en cours de processus et vérification dimensionnelle finale par rapport au modèle CAD.

Notre méthode d’usinage CNC des moules de précision repose sur plusieurs pratiques clés. Stabilisation thermique : la machine chauffe pendant 30 minutes avant l’usinage des éléments de précision. La dilatation thermique de la broche est mesurée et compensée automatiquement. Les pièces en acier sont portées à la température ambiante de 22 °C avant les passes de précision.

Optimisation de la charge par dent selon la dureté de l’acier : nous programmons des vitesses de coupe plus élevées — 150 à 200 m/min — pour le P20 à 28–32 HRC et plus faibles — 80 à 120 m/min — pour le H13 à 44–48 HRC, tout en maintenant une épaisseur de copeau constante par dent. Une charge régulière produit des efforts de coupe réguliers et, par conséquent, une position de surface toujours précise.

La mesure en cours d’usinage est notre outil de contrôle de précision le plus performant. Nous interrompons les passes de finition lorsqu’il reste 0,05 mm de surépaisseur, mesurons les dimensions critiques sur la machine avec des palpeurs, calculons l’écart réel par rapport à la cible, puis programmons une passe de correction finale pour chaque dimension hors cible. Cette méthode de mesure et de correction atteint régulièrement ±0,005 mm, contre ±0,015 à 0,020 mm pour une coupe en une seule passe.

Comment la conception du système de refroidissement influe-t-elle sur la précision dimensionnelle des pièces ?

La conception du refroidissement détermine largement la précision dimensionnelle, car les gradients de température créent un retrait inégal. Lorsqu’une zone refroidit plus vite qu’une autre, un gauchissement et une dérive dimensionnelle apparaissent même si la pression d’injection et la température de fusion sont stables. Dans nos diagnostics, un mauvais refroidissement est l’une des causes cachées les plus fréquentes de perte de précision.

L’objectif du moulage de précision est un refroidissement uniforme : chaque surface de la pièce doit atteindre simultanément la température d’éjection. Cela exige des canaux placés à une profondeur constante sous l’empreinte — généralement 15 à 20 mm —, un entraxe uniforme de 25 à 30 mm, des débits équilibrés entre les circuits parallèles et, pour les géométries complexes, des inserts de refroidissement conformes qui réduisent le temps de refroidissement dans les zones que des canaux rectilignes ne peuvent refroidir correctement.

Le contrôle de la température du moule est tout aussi important. Nous utilisons des unités de régulation thermique (TCU) dédiées, réglées avec une précision de ±1°C pour les moules de précision, avec des circuits distincts côté empreinte et côté noyau. La température du noyau est généralement réglée 5–10°C plus bas que celle de l’empreinte afin de compenser l’asymétrie du flux thermique dans la plupart des géométries de pièces.

Quel rôle la précision d’assemblage du moule joue-t-elle dans l’exactitude finale de la pièce ?

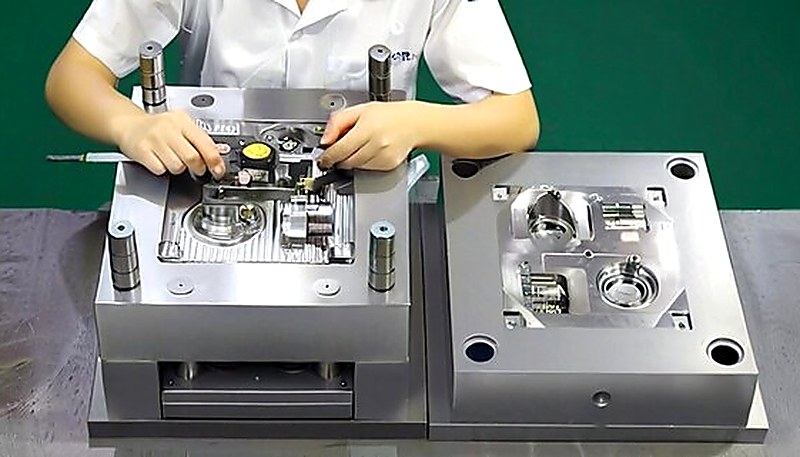

La précision d’assemblage du moule désigne la maîtrise de l’alignement qui garantit la répétabilité de la géométrie de l’empreinte et du noyau lors de la fermeture. Même des inserts usinés avec précision peuvent provoquer des bavures, des erreurs d’épaisseur de paroi ou des décalages de formes si les colonnes de guidage, les bagues, les plans de joint, les coulisseaux ou les logements d’inserts ne sont pas ajustés et contrôlés correctement.

Les facteurs critiques d’assemblage des moules de précision sont : l’ajustement des colonnes et bagues de guidage (nous utilisons des ajustements H7/h6 offrant un jeu de 0.010–0.020 mm par côté), la planéité du plan de joint (rodée à 0.005 mm près sur toute la face du moule), l’assise des inserts (logements d’inserts rectifiés avec précision pour assurer un contact porteur de 100 % sans basculement) et les ajustements des éjecteurs inclinés et coulisseaux (jeu de 0.02–0.05 mm pour permettre le mouvement tout en empêchant les bavures).

Nous accordons également une attention particulière au système de retour de la plaque d’éjection. Si les broches d’éjection ne reviennent pas exactement à la même position au début du cycle, des variations dimensionnelles apparaissent dans les caractéristiques de la pièce situées au-dessus de ces broches. Nous utilisons des plaques d’éjection guidées par quatre colonnes avec ressorts de rappel et vérifions que toutes les broches affleurent la face de l’empreinte (±0,02 mm) avant d’approuver un moule pour la production.

Comment la maîtrise du procédé contribue-t-elle à la constance dimensionnelle ?

Le contrôle du procédé est le système de répétabilité qui stabilise les dimensions moulées d’un cycle à l’autre. Il maintient dans une fenêtre maîtrisée la température de la matière, la vitesse d’injection, la pression de maintien, le temps de refroidissement, le moment de l’éjection et la fréquence des contrôles, afin que les dimensions ne dépendent ni d’un réglage opérateur ni d’un unique bon échantillon. Ces paramètres font partie du cycle de production par moulage par injection, dans lequel la régularité des temps se traduit directement par celle des dimensions.

Les presses à injecter modernes tout électriques offrent la meilleure répétabilité — les profils de vitesse d’injection se répètent à ±0,1 mm/s et la pression d’injection à ±1 bar. Les machines hydrauliques conviennent aux pièces sans exigences de précision, mais présentent une répétabilité de pression de ±3–5 bar qui s’accumule en variation dimensionnelle dans les travaux à tolérances serrées.

Nous appliquons la maîtrise statistique des procédés (SPC) à toutes les dimensions de précision des moules, en mesurant 5 à 10 pièces par équipe et en traçant des cartes Xbar-R pour les dimensions critiques. Notre critère d’acceptation est Cpk ≥ 1,67 pour les caractéristiques critiques (soit ± 5 sigma) avant la mise en production complète d’un nouveau moule. Cela exige généralement d’ajuster les paramètres du procédé afin de centrer la distribution dans les tolérances, et pas seulement de confirmer que les pièces sont conformes à un point de fonctionnement unique.

Questions fréquemment posées

Quelle est la première étape pour améliorer la précision des moules d’injection ?

La première étape consiste à distinguer les problèmes de précision du moule de ceux de stabilité du procédé. Mesurez les positions de l’empreinte, du noyau, des fermetures, des coulisseaux et des inserts par rapport au modèle CAD et au plan de contrôle approuvés avant de modifier les paramètres. Si l’acier est incorrect, les changements de pression ou de température ne font que masquer brièvement le problème. Nous confirmons d’abord les cotes critiques, puis validons les hypothèses de retrait, l’équilibre du refroidissement, les besoins de contrôle CMM et les données SPC avant d’approuver une correction. Cela évite les essais-erreurs qui compliquent le diagnostic de la série suivante.

Comment réduisez-vous la variation dimensionnelle dans les pièces moulées ?

La variation dimensionnelle est réduite en maîtrisant toute la chaîne : séchage du matériau, température de fusion, vitesse d’injection, pression de maintien, temps de refroidissement, température du moule et moment de l’éjection. Le moule exige aussi un refroidissement équilibré, un alignement stable et un dégazage répétable. En pratique, nous utilisons des fenêtres de procédé et des objectifs Cpk plutôt qu’un seul bon échantillon. Lorsque le procédé reste centré et la variation faible, le même moule peut tenir les tolérances pendant de longues séries, au lieu de réussir uniquement le premier lot d’essai. C’est la différence entre l’approbation d’un échantillon et la capacité de production.

Pourquoi la compensation du retrait échoue-t-elle sur les moules de précision ?

La compensation du retrait échoue lorsque la conception utilise des valeurs génériques de fiches techniques sans tenir compte de l’épaisseur de paroi, de l’emplacement du point d’injection, de l’orientation des fibres de verre, de la pression de maintien et de la vitesse de refroidissement. Deux zones d’une même pièce peuvent présenter des retraits différents, en particulier avec les matériaux semi-cristallins. Une méthode plus sûre consiste à simuler le retrait propre à chaque zone, à usiner l’acier avec une réserve de correction, à mesurer les premiers échantillons, puis à appliquer une correction dimensionnelle maîtrisée plutôt que d’estimer un facteur de retrait global unique pour tout le moule. Le travail de correction reste ainsi mesurable et le surusinage de l’acier est évité.

À quelle fréquence les moulets de précision doivent-ils être inspectés après le début de la production ?

La fréquence d’inspection dépend de la nuance d’acier, de l’abrasivité de la résine, du risque lié aux tolérances et du volume de production. Pour les caractéristiques critiques, une base pratique consiste à effectuer un contrôle dimensionnel au lancement, après la première production stable, puis à chaque intervalle défini de nombre d’injections. Les moules P20 peuvent nécessiter des contrôles plus fréquents que les inserts H13 ou en acier inoxydable trempé. Les signaux SPC comptent aussi : si les pièces dérivent tout en restant dans les tolérances, inspectez le moule avant que le lot suivant ne produise des pièces hors spécifications ou une réclamation client. L’inspection devient ainsi préventive plutôt qu’un tri tardif.

Un moule existant peut-il être amélioré sans construire un nouvel outil ?

Oui, de nombreux moules existants peuvent être améliorés si la cause racine est mesurable et s’il reste assez de matière pour effectuer des corrections sans risque pour l’acier. Les améliorations courantes comprennent le réusinage des détails de l’empreinte, l’amélioration du contact des obturateurs, le polissage ou la reprise des évents, l’équilibrage du refroidissement, la correction de l’assise des inserts et le resserrement des ajustements des coulisseaux ou des éjecteurs inclinés. Si le problème provient d’une mauvaise conception de la pièce, d’un emplacement inadéquat du point d’injection ou d’une usure excessive, une reconstruction partielle ou un nouvel insert peut être plus fiable que des réglages répétés du procédé qui ne font que déplacer le problème. La décision doit reposer sur un écart mesuré, et non sur des suppositions.

Comment garantir une précision constante de vos moules d’injection ?

Améliorer la précision d’un moule d’injection ne repose pas sur une intervention unique : c’est un processus systématique couvrant la conception, l’outillage et la production. Chaque élément renforce les autres : une excellente compensation du retrait est inutile sans usinage précis ; un usinage précis est compromis par un refroidissement déséquilibré ; un refroidissement équilibré ne sert à rien si le procédé dérive. Ce n’est que lorsque tous les éléments fonctionnent ensemble qu’un véritable moulage par injection de précision devient réalisable de façon constante.

Dans notre usine, nous avons constaté que les investissements ayant le plus d’impact sur la précision sont : une modélisation validée du retrait (qui évite plusieurs cycles de correction dimensionnelle), la mesure en cours d’usinage (qui réduit directement les reprises après découpe) et un SPC rigoureux en production (qui détecte la dérive dimensionnelle avant que les pièces ne sortent des tolérances). Ces trois pratiques offrent le meilleur retour sur investissement à tout fabricant visant des tolérances plus serrées sur les pièces moulées.

Si vos pièces ne respectent pas actuellement les tolérances, le diagnostic doit être méthodique : vérifiez d’abord les dimensions du moule par rapport à la conception d’origine, puis la justesse de la compensation du retrait, et analysez enfin les données SPC du procédé. D’après notre expérience, ce diagnostic en trois étapes identifie la cause profonde de 90 % des défauts de précision. Si vous évaluez des fournisseurs de moules de précision, notre guide de sélection d’un fournisseur de moulage par injection couvre la préparation de l’appel d’offres, la qualification de l’usine et l’évaluation des risques commerciaux.
