소개

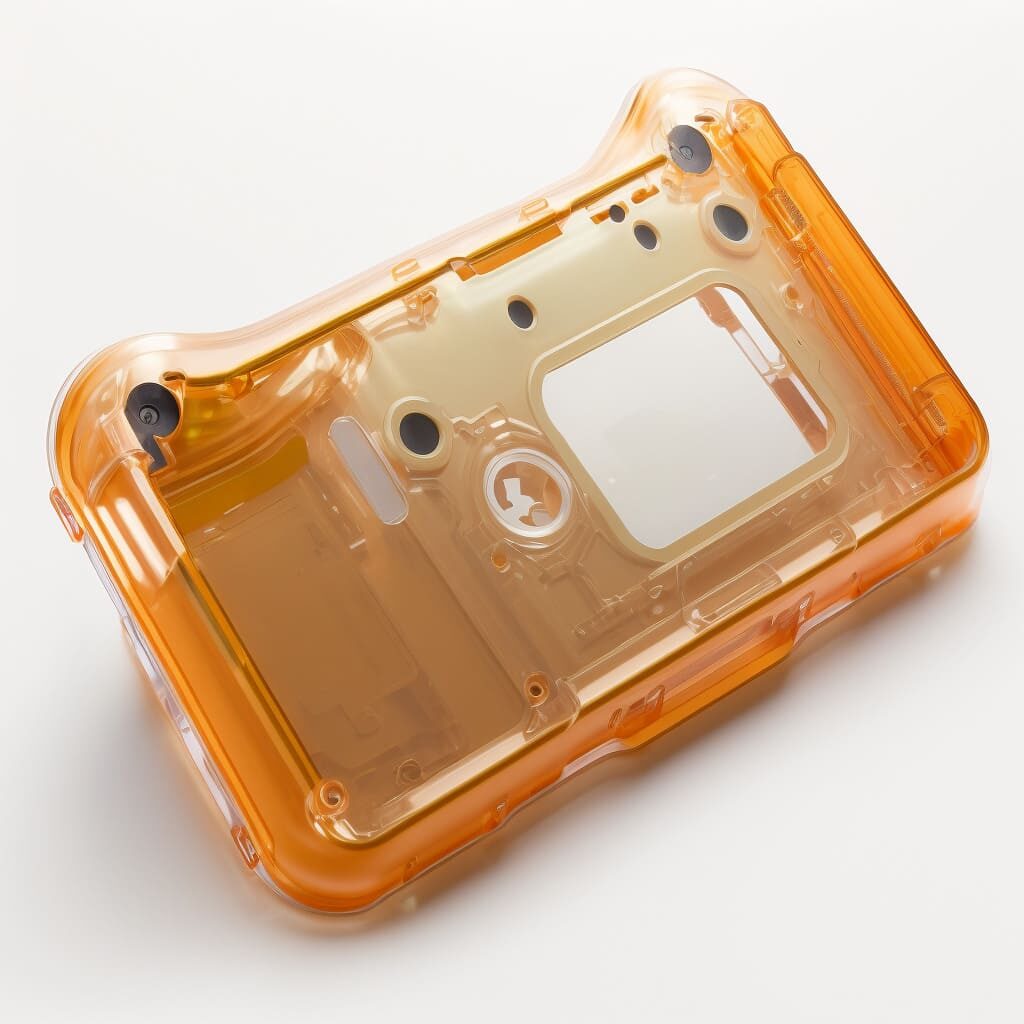

설계는 고품질 플라스틱 부품 생산의 기초가 되는 사출 성형에서 매우 중요한 요소입니다. 사출 성형 설계 시에는 최적의 결과를 얻기 위해 다양한 요소를 신중하게 고려해야 합니다. 이 글에서는 설계의 중요성을 살펴보고 설계 프로세스를 개선할 수 있는 몇 가지 주요 단계를 제공합니다.

설계 단계에서는 최종 제품의 제조 가능성, 기능 및 비용 효율성에 궁극적으로 영향을 미치는 재료 선택, 부품 형상, 툴링 설계 및 공정 파라미터에 대한 주요 결정을 내려야 합니다. 사출 성형 설계 과정에서 모범 사례를 활용하고 체계적인 전략 접근 방식을 따르면 효율성과 효과를 높일 수 있습니다.

이 글의 목적은 사출 성형 설계 프로세스를 개선하기 위한 귀중한 인사이트와 지침을 제공하는 것입니다. 성공적인 사출 성형을 위해 설계를 최적화하는 데 활용할 수 있는 주요 단계와 전략을 간략하게 설명하여 부품 품질을 개선하고 생산 비용을 절감하며 제조 운영 전반을 간소화할 수 있습니다.

A이 기사를 진행하면서 사출 성형과의 협업과 같은 주요 고려 사항을 다룰 것입니다. 프로젝트 제작자, 제조 가능성을 고려한 설계, 시뮬레이션 도구 사용, 재료 선택 및 도구 설계 최적화, 엄격한 설계 반복 및 테스트 수행, 철저한 설계 반복/테스트 주기 수행. 이러한 핵심 단계를 숙지하고 적용하면 사출 성형 설계 프로세스를 개선하고 더 나은 결과를 도출할 수 있는 역량을 갖추게 됩니다.

다음 섹션에서는 각 단계를 심층적으로 살펴보고 다음과 같은 실용적인 팁과 인사이트를 제공할 예정이니 기대해 주세요. 사출 성형 설계 프로세스.

II. 금형 제작자와 협업

A. 설계 프로세스에 금형 제작자의 조기 참여

금형 제작사와의 협업은 사출 성형 설계 프로세스를 개선하는 데 있어 매우 중요한 요소입니다. 사출 성형 부품 설계 단계 초기에 금형 제작자를 참여시키면 전문 지식과 경험을 활용하여 부품의 제조 가능성을 향상시킬 수 있습니다. 다음은 금형 제작자의 초기 참여가 유익한 몇 가지 주요 이유입니다:

1. 성형성 고려 사항: 금형 제작자 사출 성형 공정에 대한 심층적인 지식을 갖추고 있으며 디자인의 성형 가능성에 대한 귀중한 통찰력을 제공할 수 있습니다. 생산 과정에서 발생할 수 있는 잠재적인 문제나 문제를 파악하고 개선을 위한 제안을 제공할 수 있습니다.
2. 툴링 요구 사항: 금형 제작사와 협업하면 설계에 필요한 특정 툴링 요구 사항을 파악할 수 있습니다. 최적의 금형 구성, 게이팅 옵션 및 이젝션 시스템 설계에 대한 조언을 제공하여 원활한 생산을 보장할 수 있습니다.
3. 디자인 개선: 금형 제작자는 다양한 디자인과 재료로 작업한 경험이 풍부한 경우가 많습니다. 이들의 의견을 통해 공칭 벽 두께 최적화, 구배 각도 추가, 언더컷 제거와 같은 설계 개선 기회를 파악하여 더 쉬운 탈형을 촉진하고 생산 비용을 절감할 수 있습니다.

B. 성형성 고려 사항 및 설계 개선을 위한 전문성 활용

금형 제작자는 귀사의 성공에 크게 기여할 수 있는 전문 지식과 전문성을 보유하고 있습니다. 사출 성형 설계 프로세스. 이들의 전문 지식을 활용하는 방법은 다음과 같습니다:

1. 협업 디자인 검토: 금형 제작자와 함께 설계 검토를 수행하여 설계의 제조 가능성을 평가하세요. 성형 과정에서 문제가 될 수 있는 기능에 대한 귀중한 피드백을 제공하고 성형성을 개선하기 위한 수정을 제안할 수 있습니다.
2. 툴링을 위한 설계: 금형 제작자는 금형 설계 및 제작의 복잡성을 잘 이해하고 있습니다. 설계 프로세스 초기에 이들을 참여시키면 설계가 선택한 금형의 기능과 한계에 부합하는지 확인할 수 있습니다. 이러한 협업은 잠재적인 재작업이나 지연을 방지하는 데 도움이 됩니다.
3. 반복적 피드백: 디자인 프로세스 전반에 걸쳐 금형 제작자와 열린 커뮤니케이션 라인을 구축하세요. 정기적으로 의견을 구하고 피드백을 설계 반복에 반영합니다. 이러한 반복적인 접근 방식을 통해 지속적인 개선이 가능하므로 성형성과 전반적인 제품 품질이 향상됩니다.

금형 제작사와의 협업은 지속적인 프로세스여야 한다는 점을 기억하세요. 설계 초기 단계부터 적극적으로 참여하면 전문 지식을 활용하고 사출 성형 공정을 최적화하여 궁극적으로 더 나은 결과를 얻을 수 있습니다.

III. 제조 가능성을 고려한 설계

A. 벽 두께, 파팅 라인, 구배 각도 등의 요소 고려하기

사출 성형 설계 시 제조 가능성에 영향을 미치는 몇 가지 요소를 고려하는 것이 필수적입니다. 설계 단계에서 이러한 요소를 해결하면 효율적인 생산을 위해 설계를 최적화하고 잠재적인 결함을 최소화할 수 있습니다. 다음은 염두에 두어야 할 주요 고려 사항입니다:

1. 벽 두께: 최적의 벽 두께는 성공적인 사출 성형에 매우 중요합니다. 벽 두께가 균일한 부품을 설계하여 성형 공정 중 일관된 충진 및 냉각을 촉진합니다. 벽 두께에 큰 차이가 있으면 싱크 자국, 뒤틀림 또는 고르지 않은 수축과 같은 문제가 발생할 수 있으므로 이를 피해야 합니다.
2. 파팅 라인: 파팅 라인은 금형 반쪽 사이의 분리 지점입니다. 파팅 라인의 위치를 신중하게 계획하여 최종 제품의 의도된 기능 및 미학에 부합하도록 하십시오. 파팅 라인은 부품 성능에 영향을 주거나 눈에 띄는 파팅 라인 표시를 만들 수 있는 중요한 영역에 배치하지 않도록 합니다.
3. 구배 각도: 구배 각도를 설계에 통합하면 금형 캐비티에서 부품을 쉽게 배출할 수 있습니다. 구배 앵글은 수직 벽이나 피처에 적용되는 약간의 테이퍼입니다. 구배 각도는 표면 결함을 방지하고, 배출 시 마찰을 줄이며, 금형 손상을 방지하는 데 도움이 됩니다. 일반적으로 1~2도의 구배 각도가 시작점으로 권장됩니다.

B. 결함을 최소화하고 제조 및 조립의 용이성을 보장하기 위한 설계 최적화

설계 최적화는 결함을 최소화하고 원활한 제조 및 조립 프로세스를 보장하는 데 필수적입니다. 다음은 설계 최적화를 위한 몇 가지 전략입니다:

1. 부품 형상 간소화: 성형 또는 조립 시 문제를 일으킬 수 있는 복잡한 형상을 최소화합니다. 부품 형상을 단순화하면 성형성을 개선하고 생산 비용을 절감할 수 있습니다.
2. 조립 기능을 고려하세요: 제품에 조립이 필요한 경우 스냅 핏 또는 연동 메커니즘과 같은 기능을 설계하여 쉽고 안전하게 조립할 수 있도록 하세요. 조립 기능이 사출 성형 공정의 기능에 부합하는지 확인합니다.
3. 언더컷 제거: 언더컷은 금형에서 부품이 똑바로 배출되지 않도록 하는 기능입니다. 언더컷을 최소화하거나 제거하여 다음을 간소화합니다. 금형 설계 를 사용하여 디몰딩 중 부품 릴리스를 향상시킵니다.
4. 화장품을 염두에 둔 설계: 부품의 외관이 중요한 경우 화장품 표면에 주의를 기울입니다. 게이트 위치와 용융물 흐름 경로를 최적화하여 니트 라인이나 싱크 자국이 눈에 띄지 않도록 합니다. 적절한 텍스처 또는 표면 마감을 통합하여 원하는 외관 결과를 얻습니다.

벽 두께, 파팅 라인, 구배 각도 등의 요소를 고려하고 제조 가능성을 위해 설계를 최적화하면 결함 가능성을 줄이고 제조 및 조립의 용이성을 보장할 수 있습니다. 이러한 설계 고려 사항은 다음을 달성하는 데 중요한 역할을 합니다. 고품질 사출 성형 부품.

IV. 시뮬레이션 도구 활용

A. 설계 동작을 예측하는 시뮬레이션 도구의 이점

시뮬레이션 도구는 사출 성형 설계 프로세스. 이를 통해 실제 제조 단계로 넘어가기 전에 설계의 동작을 가상으로 시뮬레이션하고 분석할 수 있습니다. 시뮬레이션 툴 활용의 주요 이점은 다음과 같습니다:

1. 예측 분석: 시뮬레이션 도구를 사용하면 사출 성형 공정 중에 설계가 어떻게 작동할지 예측하고 시각화할 수 있습니다. 재료 흐름, 냉각, 부품 충진 등의 요소를 시뮬레이션하여 잠재적인 문제를 파악하고 설계 파라미터를 최적화할 수 있습니다.
2. 문제 조기 발견: 시뮬레이션을 실행하면 설계 단계 초기에 잠재적인 설계 결함이나 제조 문제를 파악할 수 있습니다. 이를 통해 이러한 문제를 선제적으로 해결하여 실제 프로토타입이나 시행착오를 반복하는 데 소요되는 시간과 리소스를 절약할 수 있습니다.
3. 프로세스 매개변수 최적화: 시뮬레이션 도구를 사용하면 사출 속도, 용융 온도 또는 냉각 시간과 같은 다양한 공정 파라미터를 실험할 수 있습니다. 이러한 파라미터의 효과를 분석하여 제조 공정을 최적화함으로써 부품 품질을 개선하고 사이클 시간을 단축하며 비용 효율성을 높일 수 있습니다.

B. 제조 전 잠재적 문제 식별 및 해결

시뮬레이션 툴은 사출 성형 과정에서 발생할 수 있는 잠재적인 문제를 식별하고 해결하는 데 도움이 됩니다. 이 과정에서 시뮬레이션 툴이 어떻게 도움이 되는지 알아보세요:

1. 부품 충진 분석: 시뮬레이션을 통해 에어 트랩, 부적절한 흐름 또는 과도한 압력 등 부품 충진과 관련된 잠재적 문제를 파악할 수 있습니다. 이러한 문제를 미리 분석하여 게이트 위치를 최적화하거나 러너 설계를 수정하거나 사출 파라미터를 조정하여 완전하고 일관된 부품 충전을 보장할 수 있습니다.
2. 냉각 분석: 시뮬레이션을 통해 냉각 프로세스를 분석하고 불균일 냉각이나 뒤틀림과 같은 잠재적인 냉각 관련 문제를 예측할 수 있습니다. 냉각 채널 레이아웃을 최적화하고 냉각 시간을 조정하여 적절한 냉각을 보장하고 결함의 위험을 줄일 수 있습니다.
3. 뒤틀림 예측: 시뮬레이션은 잔류 응력이나 고르지 않은 냉각으로 인한 부품 뒤틀림 가능성을 예측하는 데 도움이 됩니다. 뒤틀림이 발생하기 쉬운 부분을 식별하여 설계를 수정하고 냉각 전략을 조정하거나 리브 또는 거셋과 같은 기능을 통합하여 위험을 최소화할 수 있습니다.

시뮬레이션 도구를 활용하면 설계의 동작에 대한 귀중한 인사이트를 얻고 제조 전에 정보에 입각한 결정을 내릴 수 있습니다. 이러한 도구를 사용하면 설계를 최적화하여 성능을 개선하고 결함 위험을 줄이며 실제 프로토타입 제작 및 시행착오 반복과 관련된 시간과 비용을 절약할 수 있습니다.

V. 자료 선택 고려 사항

A. 사출 성형에 적합한 재료 선택의 중요성

적절한 재료의 선택은 다음과 같은 경우에 매우 중요합니다. 사출 성형 설계. 재료 선택은 사출 성형된 용융 플라스틱 부품의 성능, 기능 및 전반적인 품질에 영향을 미칩니다. 적합한 소재를 선택하는 것이 중요한 이유는 다음과 같습니다:

1. 재료 속성: 소재마다 기계적, 열적, 화학적 특성이 다릅니다. 재료를 선택할 때는 강도, 유연성, 온도 저항성 또는 화학적 호환성과 같은 애플리케이션의 특정 요구 사항을 고려해야 합니다. 올바른 재료를 선택하면 부품이 원하는 성능 기준을 충족할 수 있습니다.
2. 성형성: 각 소재에는 고유한 성형성 특성이 있습니다. 일부 소재는 흐름 특성이 우수한 반면, 다른 소재는 사출 온도가 높거나 냉각 시간이 더 길어야 할 수 있습니다. 사출 성형 공정에 적합한 소재를 선택하면 부품 품질 향상, 사이클 시간 단축, 제조 효율성 향상을 달성할 수 있습니다.
3. 비용 고려 사항: 재료 비용은 크게 달라질 수 있으며, 성능 요구 사항과 예산 제약 사이의 균형을 맞추는 것이 중요합니다. 재료의 성능, 가용성, 성형 후 필요한 2차 작업 등을 고려하여 재료의 전반적인 비용 효율성을 고려해야 합니다.

B. 재료 특성과 성형 공정에 미치는 영향에 대한 이해

정보에 입각한 소재 선택을 하려면 소재 특성이 사출 성형 공정에 어떤 영향을 미칠 수 있는지 이해하는 것이 중요합니다. 다음은 주요 고려 사항입니다:

1. 용융 흐름 특성: 재료의 용융 유속(MFR)에 따라 사출 시 금형 캐비티를 흐르고 채우는 능력이 결정됩니다. MFR이 높은 재료는 더 쉽게 흐르고, 낮은 재료는 더 높은 사출 압력이 필요할 수 있습니다. 다양한 재료의 용융 흐름 특성을 이해하면 성공적인 성형을 위해 공정 파라미터를 최적화하는 데 도움이 됩니다.
2. 수축: 재료마다 냉각 및 고형화 과정에서 다양한 수축 정도를 나타냅니다. 정확한 부품 치수를 보장하려면 디자인 단계에서 재료의 수축률을 고려하는 것이 중요합니다. 다음을 조정할 수 있습니다. 금형 설계적절한 수축 허용치를 통합하거나 치수 안정성을 고려한 설계를 통해 수축의 영향을 완화할 수 있습니다.
3. 뒤틀림 경향: 일부 소재는 분자 구조나 냉각 특성으로 인해 다른 소재보다 뒤틀림이 발생하기 쉽습니다. 소재의 뒤틀림 경향을 이해하면 냉각 공정, 금형 설계 및 부품 형상을 최적화하여 뒤틀림을 최소화하고 치수 정확도를 달성할 수 있습니다.
4. 2차 작업과의 호환성: 부품에 필요한 도장, 인쇄 또는 조립과 같은 성형 후 공정을 고려하세요. 선택한 소재가 이러한 2차 작업과 호환되는지 확인하여 호환성 문제나 품질 문제를 방지하세요.

소재의 특성과 성형 공정에 미치는 영향을 이해하면 소재 선택 시 정보에 입각한 결정을 내릴 수 있습니다. 용융 흐름 특성, 수축, 뒤틀림 경향, 2차 작업과의 호환성 등의 요소를 고려해야 합니다. 이러한 지식을 바탕으로 최종 부품의 성능과 효율성을 모두 최적화하는 적합한 소재를 선택할 수 있습니다. 사출 성형 공정.

결론:

결론적으로 사출 성형 설계 프로세스를 개선하려면 협업, 설계 최적화, 시뮬레이션 도구 활용, 재료 선택 고려 사항 등을 포괄하는 총체적인 접근 방식이 필요합니다. 이러한 주요 단계와 전략을 구현함으로써 사출 성형 프로젝트의 효율성, 품질, 비용 효율성을 향상시킬 수 있습니다.
