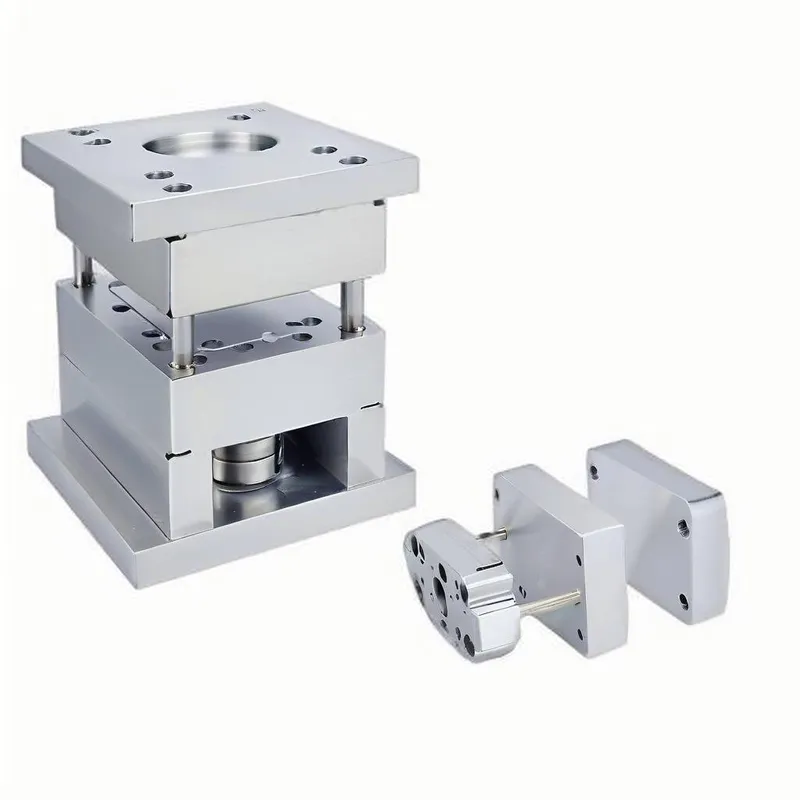

사출 금형강 소개
사출 금형강은 사출 성형 공정의 초석으로, 자동차에서 의료 기기에 이르기까지 다양한 산업에서 사용되는 정밀한 고품질 플라스틱 부품을 생산할 수 있게 해줍니다. 이러한 강재는 고압, 고온, 반복적인 사이클 등 사출 성형의 극한 조건을 견딜 수 있도록 특별히 설계되었습니다. 올바른 금형강은 내구성, 정밀성, 비용 효율성을 보장하며 최종 제품의 품질에 직접적인 영향을 미칩니다.
금형강은 용융 플라스틱 사출 및 냉각 사이클의 응력을 견딜 수 있도록 경도, 인성, 내마모성, 열전도성 등의 특성을 복합적으로 갖춰야 합니다. 예를 들어, 충격을 흡수하고 균열을 방지하여 금형이 수백만 사이클 동안 지속될 수 있도록 하기 위해 S7 또는 H13과 같은 내충격강이 선택됩니다. 금형강의 역할을 이해하는 것은 생산을 최적화하고 가동 중단 시간을 최소화하려는 제조업체에게 매우 중요합니다.
1. 사출 금형강이 중요한 이유는?
올바른 강철은 시간이 지나도 금형이 효과적으로 작동하도록 보장합니다. 주요 이유는 다음과 같습니다:
내구성: H13 또는 S7과 같은 강철은 마모성 플라스틱과 대량 생산으로 인한 마모에 강해 금형 수명을 연장합니다.
정확성: P20과 같은 옵션은 뛰어난 가공성을 제공하여 복잡한 금형 설계가 가능합니다.
비용 효율성: 소량 생산에 적합한 4140과 같은 적절한 강재를 선택하면 초기 비용과 장기적인 성능의 균형을 맞출 수 있습니다.
2. 일반적인 사출 금형 강재 유형:
각기 다른 강철은 각기 다른 요구에 적합합니다. 다음은 널리 사용되는 몇 가지 유형입니다:
① P20: 가공하기 쉬운 경제적인 범용 강철로, 간단한 금형이나 저예산 프로젝트에 이상적입니다.
② H13: 내열성과 내마모성이 뛰어난 열간 가공용 공구강으로, 대량 생산 또는 고온을 수반하는 응용 분야에 적합합니다.
③ S7: 충격이 심한 금형에 적합한 내충격성 강철로, 견고함과 신뢰성을 제공합니다.
3. 적합한 스틸을 선택하시나요?
사출 금형 강재 선택은 여러 가지 요인에 따라 달라집니다:
플라스틱 유형: 마모성이 있거나 부식성이 있는 플라스틱에는 내구성이 더 강한 강재가 필요할 수 있습니다.
생산량: 대량 실행에는 H13과 같은 내마모성 강철이 적합하며, 저용량 실행에는 P20 또는 4140을 사용할 수 있습니다.
금형 디자인: 복잡한 디자인에는 가공성이 우수한 강재가 필요합니다.
예산: 비용 고려 사항에 따라 프리미엄 스틸과 경제적인 스틸 중 어떤 것을 선택할지 결정할 수 있습니다.
금형강에서 내충격성 및 인성의 중요성
내충격성과 인성은 사출 금형강에서 중요한 특성으로 금형의 내구성, 성능 및 성형 부품의 품질에 직접적인 영향을 미칩니다. 이러한 특성은 금형이 사출 성형 공정의 열악한 조건을 견딜 수 있도록 보장하므로 효율적이고 비용 효율적인 제조에 필수적입니다.
1. 내충격성 및 인성 이해:
내충격성: 이는 금형강이 균열이나 변형 없이 갑작스러운 고강도 충격을 견딜 수 있는 능력입니다. 사출 성형에서 금형은 용융된 플라스틱을 주입할 때 강한 압력을 받게 되는데, 제대로 관리하지 않으면 해머 타격과 같은 역할을 할 수 있습니다.
인성: 인성은 에너지를 흡수하고 파단 없이 소성 변형되는 강철의 능력을 말합니다. 인성은 금형이 시간이 지나도 고장 나지 않고 반복되는 응력 사이클을 견딜 수 있도록 보장합니다.
이러한 특성이 결합되어 사출 성형의 기계적 및 열적 문제를 처리할 수 있는 금형강을 갖추게 됩니다.
2. 사출 성형에서 이러한 특성이 중요한 이유:
사출 성형은 금형의 복원력을 테스트하는 다양한 응력의 조합에 금형을 노출시킵니다:
높은 클램핑력: 금형 반쪽은 사출 중 누출을 방지하기 위해 상당한 힘으로 함께 고정됩니다. 약한 강철은 이 압력으로 인해 균열이 생길 수 있습니다.
급격한 온도 변화: 금형은 용융 플라스틱이 주입될 때 가열되고 부품이 배출되는 동안 냉각되어 열팽창과 수축을 일으켜 피로를 유발할 수 있습니다.
연마성 플라스틱 ③ 연마성 플라스틱: 유리섬유 강화 플라스틱과 같은 소재는 금형 표면을 침식할 수 있으므로 마모에 강한 강철이 필요합니다.
내충격성이 충분하지 않으면 금형이 깨지거나 균열이 생겨 부품에 결함이 생기거나 완전히 고장날 수 있습니다. 인성이 낮으면 더 적은 주기로 금형이 열화되어 수명이 저하될 수 있습니다. 이러한 특성은 시간이 지남에 따라 금형이 안정적으로 작동하는 능력의 근간이 됩니다.
3. 내충격성 및 인성의 주요 이점:
금형 수명 연장: 내충격성과 인성이 높은 강철은 마모 징후가 나타나기 전까지 수천 또는 수백만 번의 성형 사이클을 견딜 수 있습니다. 따라서 금형 교체 빈도가 줄어듭니다.
일관된 부품 품질: 이러한 특성은 변형과 균열을 방지하여 생산되는 모든 부품이 정확한 사양을 충족하도록 보장하며, 이는 의료 기기나 항공 우주와 같이 정밀성이 요구되는 산업에 매우 중요합니다.
비용 효율성: 내구성이 뛰어난 금형은 수리를 위한 가동 중단 시간을 최소화하고 유지보수 비용을 절감하여 특히 대량 생산 시 수익성을 높여줍니다.
다용도성: 견고하고 충격에 강한 강철은 부드러운 폴리머부터 마모성이 있는 고온 소재까지 다양한 플라스틱을 처리할 수 있어 적용 범위가 넓습니다.
내충격성 및 인성을 위한 금형강의 주요 특성
사출 금형 강재는 구조적 무결성과 수명을 유지하면서 고압, 온도, 반복적인 사이클을 견뎌야 합니다. 내충격성(파단 없이 에너지를 흡수하는 능력)과 인성(균열 전파에 저항하는 능력)이라는 두 가지 중요한 특성은 고성능 금형에 필수적입니다. 다음은 사출 성형 공정에서 이러한 특성에 기여하는 주요 특성과 그 중요성에 대한 설명입니다.
1. 경도:
설명: 경도는 고압 하에서 마모, 변형, 함몰에 대한 강철의 저항력을 의미합니다.
기여도: 마모성 플라스틱과 높은 클램핑력으로부터 금형을 보호하여 내구성을 보장합니다.
균형: 경도가 지나치게 높으면 취성이 증가할 수 있으므로 인성을 유지하기 위해 최적화(예: H13 강철의 경우 48-52 HRC)하는 경우가 많습니다.
중요성: 시간이 지나도 금형의 모양과 표면 마감이 유지되도록 합니다.
2. 연성:
설명: 연성은 강철이 스트레스를 받으면 부러지지 않고 약간 변형되는 것을 허용합니다.
기여도: 고속 주입 시 충격 에너지를 흡수하여 갑작스러운 골절의 위험을 줄여줍니다.
중요성: 예상치 못한 스트레스나 오정렬을 수용하여 치명적인 장애를 방지합니다.
3. 강인함:
설명: 인성은 강도와 연성을 결합하여 강철이 에너지를 흡수하고 균열이 생기는 것을 방지할 수 있도록 합니다.
측정: 응력-변형률 곡선 또는 충격 테스트(예: 샤르피 테스트)를 통해 평가합니다.
중요성: 대량 생산에 필수적인 미세 균열 없이 금형이 반복되는 사이클을 견딜 수 있도록 보장합니다.
4. 피로 저항:
설명: 내피로성은 강철이 균열 없이 반복되는 응력 사이클을 견딜 수 있도록 합니다.
기여도: 수천 또는 수백만 주기를 거치는 금형에 매우 중요합니다.
중요성: 금형 수명을 연장하여 유지보수 및 교체 비용을 절감합니다.
5. 합금 원소:
설명: 크롬, 몰리브덴, 니켈, 바나듐과 같은 원소는 강철의 특성을 향상시킵니다.
크롬/몰리브덴: 경도, 내마모성, 내식성을 강화합니다. 니켈: 인성과 내충격성을 향상시킵니다.
바나듐: 입자 구조를 개선하여 강도와 견고성을 높입니다.
중요성: 고충격 또는 고온 조건과 같은 특정 성형 요구 사항에 맞게 강철을 맞춤 제작합니다.
6. 열처리:
설명: 담금질 및 템퍼링과 같은 공정은 강철의 미세 구조를 최적화합니다.
담금질: 빠른 냉각을 통해 경도를 높입니다.
템퍼링: 강도는 유지하면서 취성을 감소시킵니다.
기여도: 기계적 및 열적 스트레스를 견딜 수 있도록 경도와 인성의 균형을 맞춥니다.
중요성: 작동 중 균열이나 변형을 방지합니다.
7. 표면 처리:
설명: 질화 또는 PVD 코팅과 같은 처리로 표면 경도를 높이고 마찰을 줄입니다.
기여도: 마모성 플라스틱이나 고속 사출로 인한 침식을 방지합니다.
중요성: 금형 수명을 연장하고 부품 품질을 유지합니다.
8. 치수 안정성:
설명: 다양한 온도와 압력에서도 모양과 크기를 유지할 수 있습니다.
기여도: 엄격한 공차로 일관된 부품 생산을 보장합니다.
중요성: 결함 및 생산 낭비를 줄입니다.
9. 열 전도성:
설명: 효율적인 열 전달로 금형 온도를 균일하게 유지합니다.
기여도: 열 스트레스를 줄이고 냉각 시간을 단축합니다.
중요성: 주기 효율성과 생산성을 향상시킵니다.
10. 내식성:
설명: 부식성 플라스틱(예: PVC) 또는 습한 환경으로 인한 성능 저하에 대한 내성.
기여도: 녹과 표면 피팅을 방지합니다.
중요성: 공격적인 환경의 곰팡이에 필수적입니다.
11. 기계 가공성:
설명: 복잡한 금형 디자인으로 강철을 쉽게 성형할 수 있습니다.
기여도: 제작 시간과 비용을 절감합니다.
중요성: 금형 제작 속도를 높여 촉박한 마감 기한을 준수합니다.

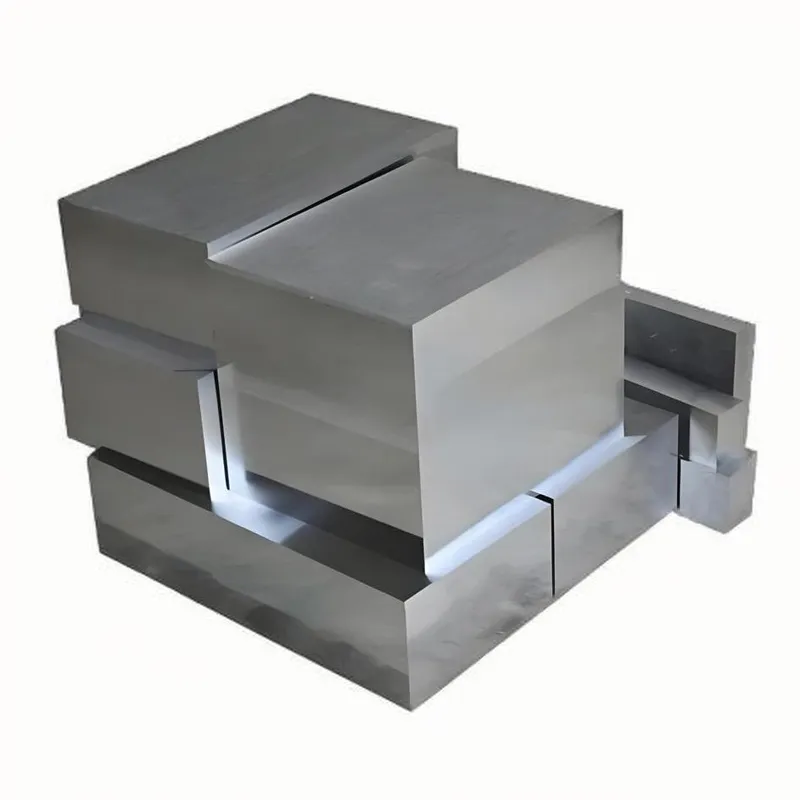

높은 내충격성과 인성을 위한 금형강 종류
사출 성형은 고압, 열 순환 및 기계적 응력을 견뎌야 하는 금형을 사용하여 용융된 플라스틱을 부품으로 성형하는 작업입니다. 높은 내충격성과 인성이 요구되는 용도의 경우, 금형강은 균열에 강하고 충격을 흡수하며 반복 사용 시에도 내구성을 유지해야 합니다. 일반적인 금형강을 분석한 결과 다음과 같은 옵션이 두드러집니다:

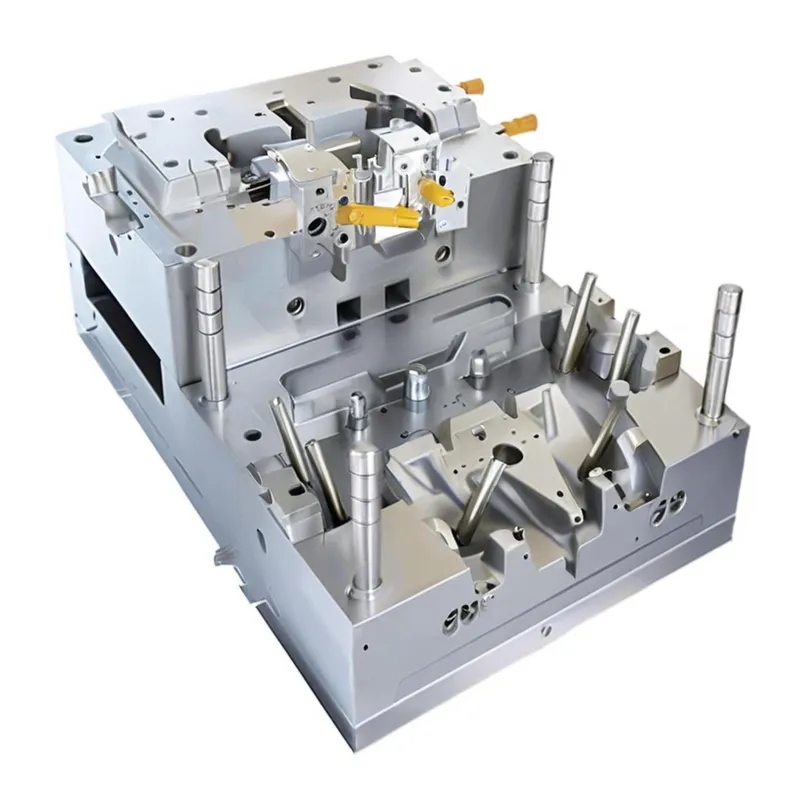

1. S7 공구강:
속성: S7은 뛰어난 인성과 기계적 충격을 견디는 능력으로 잘 알려진 내충격성 공구강입니다. 크롬, 몰리브덴, 바나듐이 함유되어 있어 강도와 내구성이 높습니다.
장점:
- 내충격성이 뛰어나 이젝터 핀, 슬라이드 또는 높은 사출 압력 등 기계적 충격이 큰 금형에 이상적입니다.
- 열처리하여 경도(일반적으로 54-58 HRC)와 인성의 균형을 맞출 수 있습니다.
애플리케이션: 움직이는 부품, 얇은 단면 또는 날카로운 모서리가 있는 금형에 적합하며 응력에 의해 균열이 발생하기 쉽습니다.
제한 사항 ④ 제한 사항: 최대 약 425°C(800°F)의 온도까지 견딜 수 있지만, 열 피로 저항성은 다른 대체품보다 낮기 때문에 열 순환이 많은 대량 생산에서 중요할 수 있습니다.
2. H13 공구강:
속성: H13은 높은 인성, 열 피로 저항성, 고온(최대 540°C 또는 1000°F)에서의 성능으로 유명한 크롬-몰리브덴-바나듐 열간 가공강입니다.
장점:
- 열 순환에 대한 내성이 뛰어나 용융 플라스틱으로 인해 금형이 뜨거워지는 대량 사출 성형에 적합합니다.
- 전반적인 인성과 열전도율이 우수하여 효율적인 금형 냉각에 도움이 됩니다.
- 금형 제작자에게 널리 사용되고 친숙하여 실용성을 높입니다.
애플리케이션 ③ 애플리케이션: 고속 생산 금형 또는 반복 가열 및 냉각 시 내구성이 요구되는 금형에 이상적입니다.
제한 사항 ④ 제한 사항: 견고하지만 열 스트레스보다는 기계적 충격이 지배적인 시나리오에서 내충격성은 S7보다 약간 낮습니다.
기타 주목할 만한 옵션:
니맥스(독점 스틸): 사출 금형용으로 설계된 우데홀름의 고인성 강철입니다. S7의 내충격성이나 H13의 열적 특성에는 미치지 못하지만 우수한 연마성과 인성을 제공합니다.
NAK55/NAK80: 강도와 인성이 높은 침전 경화강입니다. 가공 및 연마가 쉽지만 S7 또는 H13에 비해 극한의 충격에 대한 내성은 떨어집니다.

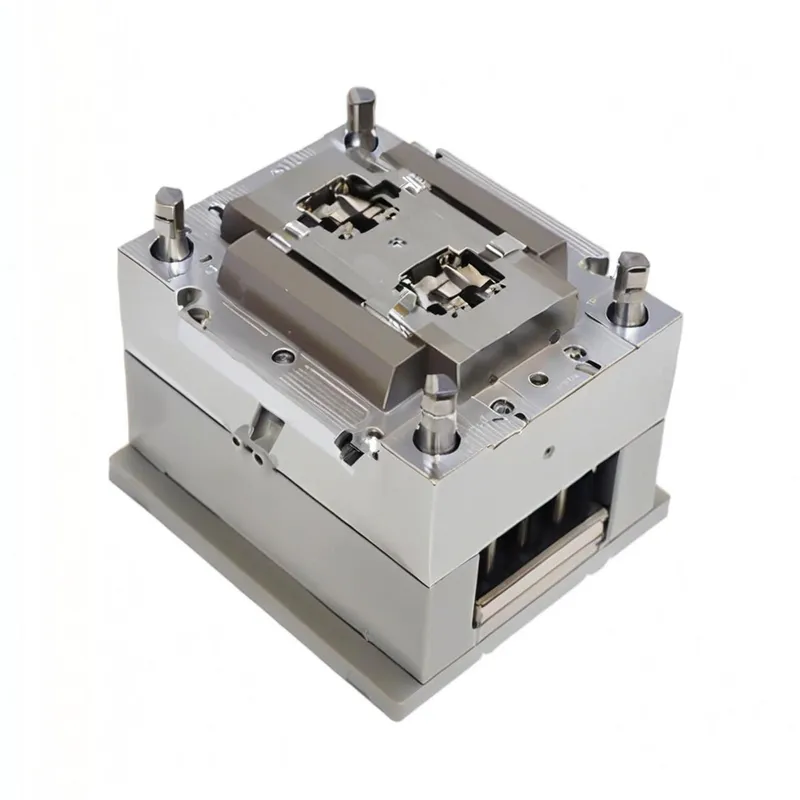

4140 스틸: 적당한 인성을 가진 크롬-몰리브덴 합금으로, S7 또는 H13에 비해 경도가 낮아 캐비티가 아닌 금형 베이스에 주로 사용됩니다.
S7과 H13 중에서 선택하기:
① S7: 높은 사출 압력이나 움직이는 부품으로 인한 동적 응력 등 금형에 심각한 기계적 충격이 가해지는 경우 S7을 사용하십시오. 내충격성이 뛰어나 이러한 조건에 적합한 제품입니다.
② H13: 내열성과 인성이 뛰어난 H13은 대량 생산 또는 열 순환이 많은 애플리케이션의 금형에 사용합니다.
추가 고려 사항:
부품 디자인: 복잡한 부품(예: 언더컷 또는 얇은 벽)을 위한 금형은 균열을 방지하는 S7의 인성을 활용할 수 있습니다.
플라스틱 유형: 폴리카보네이트나 나일론과 같은 엔지니어링 플라스틱은 더 높은 압력을 가할 수 있으므로 S7의 내충격성이나 H13의 내구성을 활용할 수 있습니다.
비용 및 가용성: H13은 사출 성형에 더 일반적으로 사용되므로 비용 효율성이 높고 조달이 더 쉬울 수 있습니다.
내충격성은 금형 설계 및 성능에 어떤 영향을 미칠까요?
사출 금형 설계에서 내충격성은 금형과 최종 제품의 내구성을 보장하는 핵심 요소 중 하나입니다. 특히 고성능 애플리케이션에서 더 강하고 내구성이 뛰어난 소재에 대한 수요가 증가함에 따라 금형의 내충격성은 생산 효율성, 부품 품질 및 금형의 수명에 직접적인 영향을 미칩니다. 자동차 부품부터 산업 장비에 이르기까지 내충격성이 강한 금형은 제품의 물리적 특성을 향상시킬 뿐만 아니라 까다로운 생산 환경에서도 높은 성능을 유지합니다.
내충격성은 금형 설계에 어떤 영향을 미칠까요?
사출 금형을 설계할 때는 공정의 기계적 및 열적 요구 사항을 처리할 수 있도록 강철의 내충격성을 신중하게 고려해야 합니다. 내충격성이 주요 설계 측면에 미치는 영향은 다음과 같습니다:
1. 스틸 선택: 강철 선택은 기본입니다. S7과 같은 강재는 충격 흡수력이 뛰어나 움직이는 부품이나 기계적 충격을 받기 쉬운 얇은 섹션이 있는 금형에 적합합니다. H13은 내충격성은 약간 떨어지지만 열 피로에 대한 저항성이 뛰어나 열 순환이 많은 대량 생산에 이상적입니다. 내충격성이 높은 강재를 선택하면 금형이 공정의 스트레스를 견딜 수 있습니다.
2. 열처리: 열처리는 강철의 인성과 내충격성을 최적화합니다. 담금질(급속 냉각)과 같은 공정은 경도를 높이고 템퍼링은 취성을 감소시켜 균열 없이 충격을 흡수하는 강철의 능력을 향상시킵니다. 적절한 열처리는 금형이 너무 부서지는 것을 방지하여 스트레스로 인한 고장 위험을 줄여줍니다.
3. 스트레스 완화를 위한 디자인 기능: 내충격성은 균열이나 변형을 최소화하기 위해 금형을 설계하는 방식을 형성합니다:
- 반경과 필렛: 날카로운 모서리 대신 둥근 모서리와 넉넉한 필렛을 사용하면 충격 시 균열을 유발할 수 있는 응력 집중을 줄일 수 있습니다.
- 얇은 섹션 피하기: 두껍고 견고한 섹션은 얇은 부분보다 변형과 균열에 더 잘 견디며 전반적인 내구성을 향상시킵니다.
- 보강: 응력이 높은 영역에 리브나 지지대를 추가하면 힘이 고르게 분산되어 충격에 대한 저항력이 높아집니다.
4. 표면 처리: 질화 또는 코팅과 같은 처리는 표면 경도를 높이고 마모를 줄입니다. 내충격성을 직접적으로 향상시키지는 않지만, 충격으로 인해 전파될 수 있는 표면 미세 균열을 방지하여 간접적으로 금형의 복원력을 향상시킵니다.
내충격성은 금형 성능에 어떤 영향을 미칠까요?
금형의 충격 저항 능력은 여러 가지 방식으로 금형의 성능에 직접적인 영향을 미칩니다:
1. 금형 수명 연장: S7 또는 H13과 같은 내충격성 강철로 제작된 금형은 수천 또는 수백만 사이클을 큰 손상 없이 견딜 수 있습니다. 이러한 내구성 덕분에 수리 또는 교체 빈도가 줄어들어 장기적인 비용이 절감되고 금형의 수명이 연장됩니다.
2. 일관된 부품 품질: 충격에 견디는 금형은 모양과 표면 무결성을 유지하여 일관된 부품 생산을 보장합니다. 내충격성이 떨어지면 다음과 같은 결과를 초래할 수 있습니다:
- 플래시: 손상된 금형에서 과도한 플라스틱이 새어 나옵니다.
- 뒤틀림: 금형 변형으로 인한 치수 부정확성.
- 표면 결함: 부품 마감에 영향을 미치는 균열 또는 마모. 높은 내충격성으로 금형 정밀도를 유지하여 결함 없는 부품을 제공합니다.
3. 생산 효율성 향상: 내충격성 금형은 고장이 적기 때문에 수리 또는 유지보수를 위한 가동 중단 시간이 최소화됩니다. 또한 열 순환을 효과적으로 처리하여 사이클 시간을 단축하고 생산성을 높입니다. 이러한 신뢰성은 연속적인 고속 생산에 매우 중요합니다.
4. 애플리케이션의 다양성: 내충격성이 강한 금형은 다음과 같은 다양한 조건을 관리할 수 있습니다:
- 크거나 복잡한 부품을 위한 고압 사출.
- 마모를 증가시키는 마모성 플라스틱(예: 유리로 채워진 폴리머).
- 고속 생산에서 신속한 사이클링. 이러한 적응성은 자동차, 의료 및 전자 제품과 같은 까다로운 산업에 적합합니다.
내충격성 금형강 선택 기준
고응력 사출 성형에 사용되는 금형의 내구성, 성능 및 수명을 보장하기 위해서는 내충격성 사출 금형강을 선택하는 것이 중요합니다. 금형강의 내충격성은 갑작스러운 힘, 기계적 충격 및 고압 조건을 균열, 변형 또는 고장 없이 견딜 수 있는 능력을 말합니다. 이 특성은 반복적인 사이클, 높은 사출 압력 및 열 응력을 받는 금형에 필수적입니다. 다음은 내충격성 사출 금형에 적합한 강재를 선택하기 위한 주요 기준에 대한 자세한 가이드입니다.
1. 강인함:
정의: 강철이 에너지를 흡수하고 파손되지 않고 변형되는 능력입니다.
중요성: 금형은 클램핑, 사출 및 사출력으로 인한 기계적 충격을 받습니다. 인성이 높으면 특히 형상이 복잡하거나 단면이 얇은 금형에서 균열이 발생하는 것을 방지할 수 있습니다.
고려 사항: S7 및 H13과 같은 강철은 인성이 뛰어나 충격이 심한 용도에 이상적입니다.
2. 경도:
정의: 마모, 변형 및 함몰에 대한 내성.
중요성: 경도는 금형이 마모성 플라스틱(예: 유리로 채워진 폴리머)을 견디고 고압에서도 모양을 유지할 수 있도록 보장합니다.
균형: 경도는 취성을 피하기 위해 인성과 균형을 이루어야 합니다. 금형강의 일반적인 경도 범위는 48-58 HRC(로크웰 경도)입니다.
3. 피로 저항:
정의: 균열이 발생하지 않고 반복되는 스트레스 주기를 견딜 수 있는 능력.
중요성: 금형이 수천 또는 수백만 주기를 거치는 대량 생산에 필수적입니다.
고려 사항: H13과 같이 내피로성이 높은 강재는 장시간 작동하는 생산 금형에 선호됩니다.
4. 열 안정성:
정의: 고온에서 연화 또는 치수 변화에 대한 내성.
중요성: 금형은 녹은 플라스틱의 고온에 노출되기 때문에 모양과 강도를 유지해야 합니다.
고려 사항: H13은 열 안정성이 뛰어나 고온에서 작동하는 금형에 적합합니다.
5. 내식성:
정의: 부식성 플라스틱(예: PVC) 또는 습한 환경에 노출되어 성능이 저하되지 않도록 보호합니다.
중요성: 금형 무결성을 손상시킬 수 있는 녹과 표면 패임을 방지합니다.
고려 사항: 420 스테인리스 스틸은 내식성이 우수하지만 S7 또는 H13보다 내충격성이 낮을 수 있습니다.
거친 금형강을 위한 열처리 및 경화 공정
S7 및 H13과 같은 사출 금형강은 인성과 내충격성을 위해 선택되지만 특정 열처리 및 경화 공정을 통해 그 성능이 최적화됩니다. 이러한 공정은 사출 성형의 기계적 및 열적 응력을 견딜 수 있는 강철의 능력을 향상시켜 내구성과 수명을 보장합니다. 다음은 견고한 금형강에 사용되는 주요 열처리 및 경화 기술에 대한 자세한 설명입니다.
1. 열처리 프로세스
열처리에는 강철의 미세 구조를 변경하여 기계적 특성을 개선하기 위해 가열 및 냉각을 제어하는 과정이 포함됩니다. 견고한 금형강의 경우 경도, 인성 및 치수 안정성의 균형을 맞추는 것이 목표입니다.
어닐링:
목적: 강철을 부드럽게 만들어 가공을 용이하게 하고 내부 응력을 완화합니다.
프로세스:
- 특정 온도(예: S7의 경우 845-870°C)로 가열합니다.
- 일정 시간 동안 기다린 다음 용광로에서 천천히 식힙니다.
결과: 입자 구조를 개선하고 연성을 개선하며 추가 처리를 위해 강철을 준비합니다.
담금질:
목적: 고온에서 급속 냉각하여 경도와 강도를 높입니다.
프로세스:
- 오스테나이트화 온도(예: S7의 경우 940~980°C)로 가열합니다.
- 기름이나 공기 중에서 빠르게 냉각하여 단단하고 부서지기 쉬운 마르텐사이트 구조를 형성합니다.
결과: 미세 구조를 마르텐사이트로 변환하여 취성을 줄이기 위해 템퍼링이 필요합니다.
템퍼링:
목적: 경도를 유지하고 인성을 향상시키면서 취성을 감소시킵니다.
프로세스:
- 담금질된 강철을 더 낮은 온도(예: S7의 경우 200-600°C)로 재가열합니다.
- 원하는 속성의 균형을 맞추기 위해 기다렸다가 식힙니다.
결과: 강철이 균열 없이 충격을 흡수할 수 있을 만큼 튼튼한지 확인합니다.
2. 경화 프로세스
경화 공정은 강철의 표면 경도를 높이는 동시에 마모와 마모에 견디는 데 필수적인 견고한 코어를 유지합니다.
유도 경화:
목적: 특정 영역(예: 캐비티 또는 코어)을 선택적으로 경화합니다.
프로세스:
- 고주파 전류를 사용하여 표면을 가열합니다.
- 담금질하여 굳은 층을 만듭니다.
결과: 코어 인성을 유지하면서 내마모성 표면을 만듭니다.
화염 강화:
목적: 인덕션 경화와 유사하게 특정 부위를 경화합니다.
프로세스:
- 불꽃을 가해 표면을 오스테나이트화 온도까지 가열합니다.
- 담금질하여 해당 영역을 굳힙니다.
결과: 대형 또는 불규칙한 모양의 금형에 비용 효율적입니다.
질화:
목적: 질소를 도입하여 단단하고 내마모성이 강한 표면을 만듭니다.
프로세스:
- 500-550°C의 질소가 풍부한 환경에 강철을 노출시킵니다.
- 질소는 표면으로 확산되어 단단한 질화물을 형성합니다.
결과: 코어 인성에 영향을 주지 않으면서 내마모성과 피로 강도를 향상시킵니다.
견고한 금형강의 유지보수 및 수명 연장
견고한 사출 금형강은 사출 성형 공정에 내재된 극한의 압력, 온도 및 반복적인 사이클을 견딜 수 있도록 설계되었습니다. 파단 없이 에너지를 흡수하는 능력으로 정의되는 인성은 구조적 무결성을 유지하면서 대량의 플라스틱 부품을 생산하는 데 이상적입니다. 그러나 아무리 견고한 금형강이라도 수명을 극대화하고 일관된 성능을 보장하기 위해서는 적절한 유지보수가 필요합니다.
1. 거친 사출 금형강에 대한 유지보수 사례:
정기 청소:
Why: 표면 손상이나 부식을 유발할 수 있는 플라스틱 잔여물, 파편, 오염 물질을 제거합니다.
방법: 순한 용제나 초음파 세척 시스템을 사용하여 금형 표면이 긁히지 않도록 합니다. 강철을 열화시킬 수 있는 강한 화학 물질은 피하세요.
정기 검사:
Why: 금형 고장으로 이어지기 전에 마모, 균열 또는 변형의 조기 징후를 감지합니다.
방법: 각 생산 실행 후 분리 라인, 이젝터 핀, 냉각 채널과 같이 응력이 높은 부분을 중심으로 육안 검사를 수행합니다. 손이 닿기 어려운 부분에는 보어스코프와 같은 도구를 사용하세요.
윤활 및 부식 방지:
Why: 움직이는 부품(예: 슬라이드, 이젝터 핀)의 마찰을 줄이고 습한 환경에서 녹이 슬지 않도록 보호합니다.
방법: 움직이는 부품에 금형 전용 윤활제를 바르고 특히 습기나 부식성 플라스틱(예: PVC)에 노출된 금형에는 부식 억제제나 보호 코팅을 사용하세요.
온도 제어:
Why: 금형 온도를 일정하게 유지하여 열 피로를 방지합니다.
방법: 효율적인 냉각 시스템을 사용하고 생산 중 온도 변동을 모니터링하여 극심한 열 순환을 방지하세요.
적절한 보관:
Why: 금형을 사용하지 않을 때 환경 손상을 방지합니다.
방법: 곰팡이는 건조하고 통제된 환경에 보관하며, 녹 방지 스프레이나 오일로 코팅하는 것이 가장 이상적입니다.
2. 터프 사출 금형강의 수명에 영향을 미치는 요인:
강철 품질: H13 또는 S7과 같은 고급 강재는 P20과 같은 범용 강재에 비해 인성과 내마모성이 뛰어납니다. 프리미엄 스틸에 투자하면 금형 수명을 크게 연장할 수 있습니다.
금형 디자인: 넉넉한 필렛 사용, 날카로운 모서리 방지, 균일한 벽 두께 보장 등 응력 집중을 최소화하는 설계는 균열의 위험을 줄이고 수명을 연장합니다.
플라스틱 유형: 마모성 플라스틱(예: 유리 충전 폴리머)은 마모를 가속화하고 부식성 플라스틱(예: PVC)은 강철을 열화시킬 수 있습니다. 수명을 늘리려면 강철과 플라스틱 유형을 일치시키는 것이 중요합니다.
작동 조건 ④: 높은 사출 압력, 빠른 사이클 시간, 극한의 온도는 금형에 가해지는 스트레스를 증가시킵니다. 스틸의 권장 한도 내에서 작동하면 수명을 보존할 수 있습니다.
유지 관리 빈도: 정기적이고 사전 예방적인 유지보수를 통해 작은 문제가 큰 고장으로 확대되어 금형 수명에 직접적인 영향을 미치는 것을 방지할 수 있습니다.
3. 견고한 사출 금형 강재의 수명 향상:
표면 처리:
- 질화: 강철 표면에 질소를 도입하여 코어 인성을 손상시키지 않으면서 내구성을 향상시키는 단단하고 내마모성 있는 층을 만듭니다.
- PVD 코팅: 질화 티타늄(TiN)과 같은 물리적 기상 증착(PVD) 코팅은 특히 고속 또는 마모성 애플리케이션에서 마찰과 마모를 줄여줍니다.
고급 냉각 기술: 컨포멀 냉각: 3D 프린팅된 냉각 채널은 금형의 윤곽을 따라 열 방출을 개선하고 열 스트레스를 줄여 금형 수명을 연장합니다.
샷 피닝: 이 공정은 작은 금속 구슬로 금형 표면을 폭격하여 압축 응력을 유도하여 피로 저항성을 개선하고 균열 형성을 지연시킵니다.
정기적인 리컨디셔닝: 주기적으로 금형 표면을 연마하거나 다시 연마하면 미세한 균열이나 마모 자국을 제거하여 금형을 거의 원래 상태에 가깝게 복원할 수 있습니다.
고성능 금형강을 위한 비용 고려 사항
S7, H13, P20과 같은 고성능 사출 금형강은 수많은 생산 주기에 걸쳐 탁월한 내구성, 내마모성, 정밀성을 제공하도록 설계되었습니다. 이러한 특성으로 인해 까다로운 성형 분야에 이상적이지만 초기 구매 가격을 넘어서는 다양한 비용 고려 사항이 따릅니다.
1. 강철의 초기 비용:
고성능 강재는 일반적으로 고급 합금 구성과 제조 공정으로 인해 가격이 더 비쌉니다.
예를 들어 내열성이 뛰어난 크롬-몰리브덴강인 H13은 범용 금형강인 P20보다 가격이 더 비쌉니다.

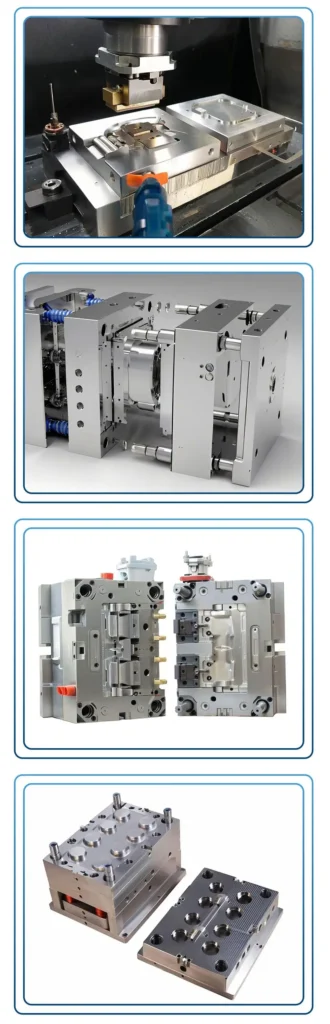

2. 가공 및 열처리 비용:
가공: S7과 같은 강재는 가공하기가 더 어렵고 힘들기 때문에 인건비와 툴링 비용이 증가합니다.
열처리: 고성능 강재는 종종 특수 공정(예: H13의 경우 담금질 및 템퍼링)이 필요하기 때문에 외부 설비가 필요한 경우 비용이 증가할 수 있습니다.
3. 수명 및 교체 빈도:
오래 지속되는 금형은 교체 빈도를 줄여 초기 비용 증가를 상쇄합니다.
예를 들어 H13은 수백만 사이클을 견딜 수 있는 반면, 더 저렴한 강철은 더 빨리 교체해야 하므로 장기적으로 비용이 증가할 수 있습니다.
4. 유지보수 및 수리 비용:
H13과 같은 내마모성 강철은 유지보수 빈도가 낮아 지속적인 비용이 절감됩니다.
일부 강철은 수리하기도 쉬워 시간이 지남에 따라 비용이 더욱 절감됩니다.
5. 특정 플라스틱에 대한 적합성:
마모성 플라스틱(예: 유리로 채워진 나일론)은 초기 비용이 더 들 수 있지만 조기 마모를 방지하는 H13과 같은 내마모성 강철을 필요로 합니다.
부적합한 강철을 사용하면 성능이 더 빨리 저하되고 교체 비용이 높아질 수 있습니다.
6. 생산 효율성에 미치는 영향:
열 전도성: 열 방출이 우수한 H13과 같은 강재는 냉각 시간을 단축하여 사이클 시간을 줄이고 생산량을 높일 수 있습니다.
부품 품질: 정밀한 유지로 결함을 최소화하여 낭비와 재작업 비용을 줄입니다.
추가 고려 사항:
생산량: 대량 생산의 경우 다운타임과 교체를 줄여주는 내구성이 뛰어난 스틸이 유리하며, 저용량 프로젝트의 경우 P20과 같은 저렴한 옵션을 선호할 수 있습니다.
금형 복잡성: 복잡한 디자인에는 가공성 또는 치수 안정성이 우수한 강재(예: P20 또는 NAK55)가 필요할 수 있으며, 이는 비용에 영향을 미칩니다.
표면 마감: 고광택 부품에는 광택성이 뛰어나지만 가격이 다양한 420 스테인리스 스틸과 같은 강재가 필요할 수 있습니다.
금형 강종 비교 분석
금형 강재의 선택은 금형의 성능, 내구성 및 비용 효율성에 큰 영향을 미칩니다. 강종에 따라 다양한 특성을 제공하므로 부품 복잡성, 생산량 및 성형되는 플라스틱 유형과 같은 요소에 따라 특정 용도에 적합합니다.
1. 비교 기준:
다음 속성은 금형강을 선택할 때 필수적이며 이 비교의 기초를 형성합니다:
경도: 마모 및 변형에 대한 내성은 일반적으로 로크웰 경도 척도(HRC)로 측정됩니다.
인성: 스트레스나 충격에도 에너지를 흡수하고 균열을 견디는 능력.
내마모성: 성형 공정 및 플라스틱 소재로 인한 마모에 견딜 수 있습니다.
내식성: 특히 PVC와 같은 부식성 플라스틱을 성형할 때 녹과 열화를 방지합니다.
가공성: 생산 시간과 비용에 영향을 미치는 금형 가공 및 제작의 용이성.
비용: 재료비와 가공비를 모두 포함한 철강의 상대적 비용입니다.
2. 비교 분석 표:
| 강철 등급 | 경도(HRC) | 인성 | 내마모성 | 내식성 | 기계 가공성 | 비용 |
|---|---|---|---|---|---|---|
| P20 | 28-32 | 보통 | 보통 | 낮음 | Good | 보통 |
| H13 | 48-52 | 높음 | 높음 | 보통 | 보통 | 높음 |
| S7 | 54-58 | 매우 높음 | 높음 | 낮음 | 보통 | 높음 |
| 420 스테인리스 스틸 | 48-52 | 낮음 | 보통 | 높음 | 보통 | 높음 |
3. 각 강종에 대한 상세 분석:
P20 스틸:
개요: P20은 범용 사출 금형에 널리 사용되는 사전 경화 저탄소 강입니다. 물성과 비용 효율성의 균형을 위해 종종 선택됩니다.
강점:
- 우수한 가공성: 가공이 용이하여 금형 제작 시간과 비용이 절감됩니다.
- 적당한 비용: H13 또는 S7과 같은 고성능 강철보다 저렴합니다.
약점:
- 낮은 경도 및 내마모성: 대량 생산 또는 마모성 플라스틱에는 적합하지 않습니다.
- 낮은 내식성: 부식성 재료와 함께 사용하려면 추가 표면 처리가 필요합니다.
최상의 대상: 중소규모 생산량, 단순한 부품 형상, 비마모성 플라스틱.
H13 스틸:
개요: H13은 인성, 내마모성 및 열 피로 저항성이 뛰어난 크롬 기반 열간 가공 공구강으로 잘 알려져 있습니다.
강점:
- 높은 내마모성: 연마성 플라스틱 성형 또는 대량 생산에 이상적입니다.
- 높은 인성: 열 및 기계적 스트레스에 의한 균열을 방지합니다.
- 중간 정도의 내식성: P20보다 우수하지만 스테인리스 스틸만큼 높지는 않습니다.
약점:
- 더 높은 비용: 고급 속성으로 인해 P20보다 더 비쌉니다.
- 보통의 가공성: P20보다 가공에 더 많은 노력이 필요합니다.
최상의 대상: 대량 생산, 연마성 플라스틱용 금형, 열 순환이 많은 애플리케이션.
S7 스틸:
개요: S7은 매우 높은 인성과 내충격성이 필요한 응용 분야를 위해 설계된 내충격성 공구강입니다.
강점:
- 매우 높은 인성: 복잡한 형상, 얇은 단면 또는 높은 충격력을 받는 금형에 탁월합니다.
- 높은 내마모성: 까다로운 성형 조건에 적합합니다.
약점:
- 낮은 내식성: 추가 처리 없이 부식성이 있는 환경에는 적합하지 않습니다.
- 높은 비용: H13과 마찬가지로 범용 강재보다 비쌉니다.
최상의 대상: 복잡한 디자인, 응력이 높은 영역 또는 기계적 충격이 우려되는 애플리케이션이 있는 금형.
420 스테인리스 스틸:
개요: 420은 내식성이 뛰어난 마르텐사이트계 스테인리스강으로 부식성 플라스틱 성형이나 습한 환경에서의 작업에 적합합니다.
강점:
- 높은 내식성: PVC와 같은 부식성 플라스틱의 녹과 성능 저하를 방지합니다.
- 적당한 경도와 내마모성: 다양한 성형 분야에 적합합니다.
약점:
- 낮은 인성: H13 또는 S7보다 부서지기 쉬워 충격이 심한 애플리케이션에는 적합하지 않습니다.
- 높은 비용: H13 및 S7과 비슷하지만 다른 속성 집합이 있습니다.
최상의 대상: 부식성 플라스틱, 의료용 또는 식품용 애플리케이션, 녹 방지가 중요한 환경에 사용되는 금형.
내충격성 금형강 기술의 혁신
사출 금형강은 성형 공정 중 고압, 급속 냉각 및 기계적 충격을 견뎌야 하므로 내충격성은 사출 금형강에 매우 중요한 특성입니다. 이 분야의 최근 혁신은 이러한 소재의 내구성과 성능을 향상시키는 데 초점을 맞추고 있습니다.
1. 고급 합금 구성:
인성과 내충격성을 높이기 위해 바나듐, 몰리브덴, 크롬과 같은 원소를 사용한 새로운 강철 합금이 개발되고 있습니다. 이러한 원소들은 강철의 입자 구조를 개선하고 강화 탄화물을 형성하여 응력 하에서 연성을 유지합니다. H13 및 S7과 같은 고성능 공구강은 사출 성형에 적합한 경도와 내충격성의 탁월한 균형을 제공하는 이러한 트렌드의 대표적인 예입니다.
2. 최적화된 열처리 프로세스:
극저온 가공, 정밀한 담금질 및 템퍼링 사이클을 포함한 혁신적인 열처리는 금형강의 미세 구조를 개선합니다. 이러한 방법은 미세하고 균일한 입자 구조를 생성하여 내부 응력을 줄이고 충격을 흡수하고 균열에 저항하는 강철의 능력을 향상시켜 까다로운 응용 분야에서 더욱 탄력적으로 만듭니다.
3. 표면 처리 및 코팅:
질화, 물리 기상 증착(PVD), 화학 기상 증착(CVD) 코팅과 같은 표면 강화 기술이 금형강에 점점 더 많이 적용되고 있습니다. 이러한 처리는 내마모성을 개선하고 충격에 의한 표면 균열을 줄여 마모 조건에서 금형의 수명을 연장하는 단단한 보호 층을 생성합니다.
4. 분말 야금(PM) 기법:
분말 야금은 균일도가 우수하고 내포물이 적은 소재를 제공함으로써 금형강 생산에 혁신을 가져왔습니다. 열간 등방성 프레스(HIP)와 같은 혁신 기술은 다공성을 제거하여 전체 밀도를 달성하고 인성 및 내충격성을 향상시켰습니다. 이러한 발전 덕분에 PM 강재는 고응력 사출 성형 환경에 매우 적합합니다.
5. 적층 제조(3D 프린팅):
아직 초기 단계이지만, 복잡한 형상과 통합 냉각 채널을 갖춘 금형을 제작하기 위해 적층 제조가 모색되고 있습니다. 현재 진행 중인 연구는 최적화된 재료 특성과 디자인을 통해 3D 프린팅 금형의 내충격성을 개선하여 기존 방식을 보완할 수 있는 미래 유망한 방법을 제시하는 것을 목표로 하고 있습니다.
6. 스마트 몰드 기술:
센서와 실시간 모니터링 시스템을 금형에 통합하는 것은 새로운 접근 방식입니다. 이러한 '스마트' 기술은 과도한 응력이나 충격을 감지하여 성형 파라미터를 조정하여 손상을 방지할 수 있습니다. 강철의 특성을 직접적으로 변경하지는 않지만 충격 관련 위험을 완화하여 전반적인 복원력과 수명을 향상시킵니다.

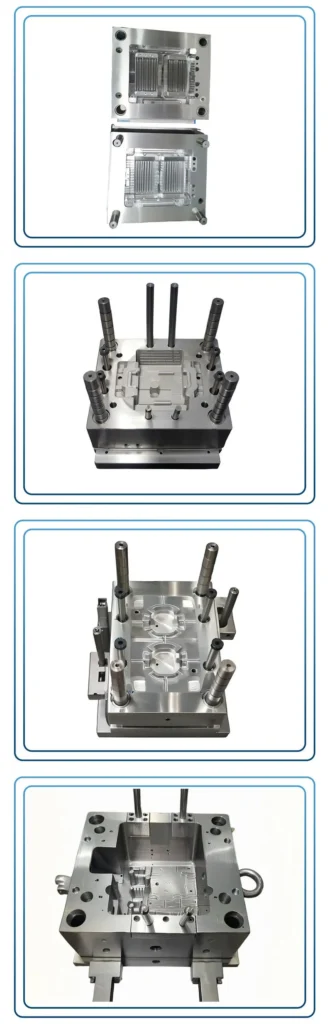

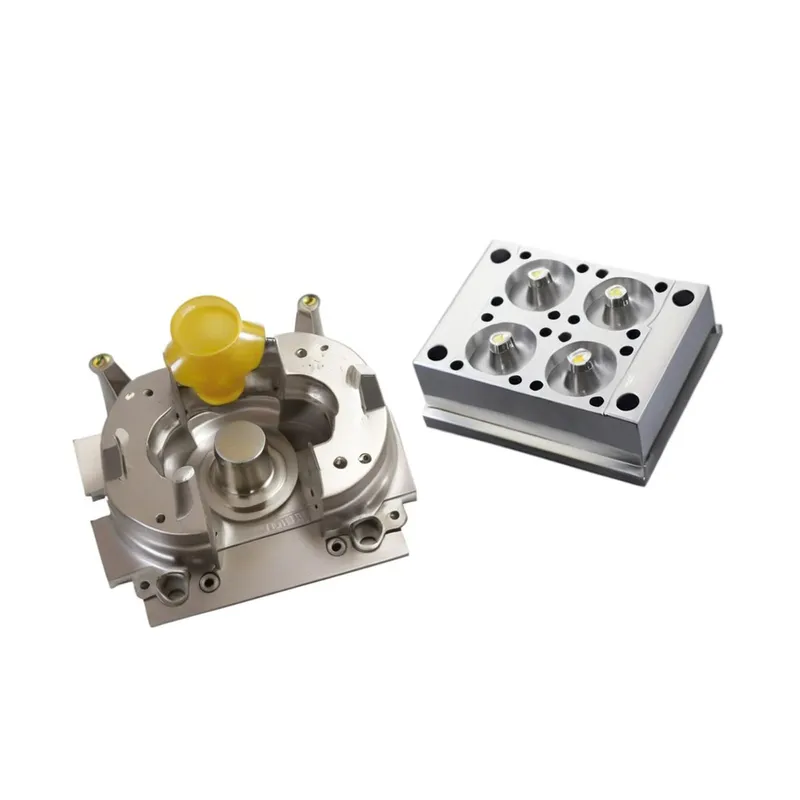

다양한 산업 분야에서 터프 몰드 스틸의 실제 적용 사례
견고한 사출 금형강은 내구성, 정밀성, 대량 생산의 스트레스를 견디는 능력으로 인해 여러 산업 분야에서 필수적인 소재입니다.

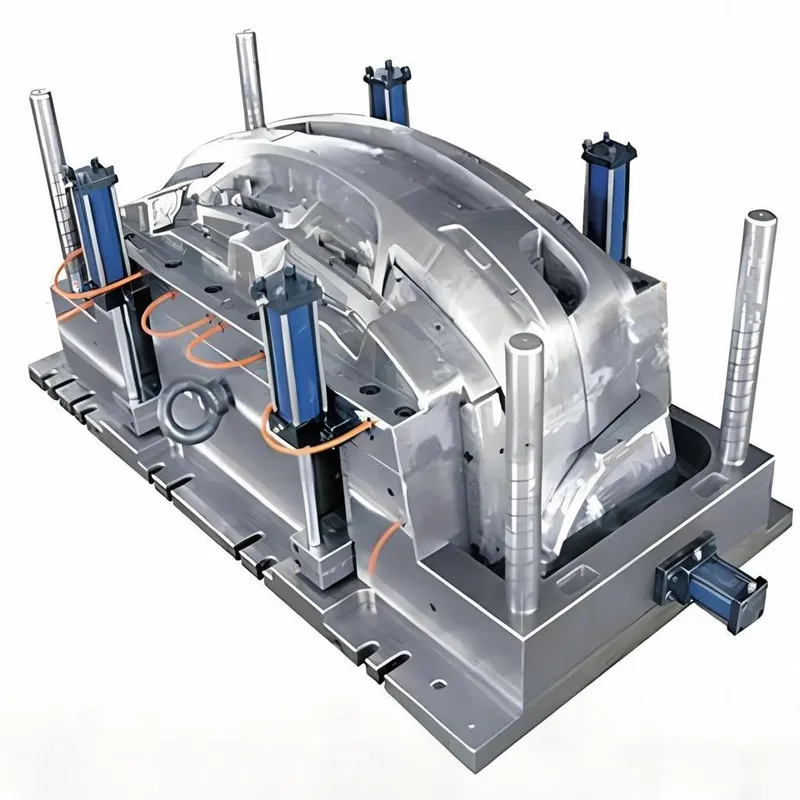

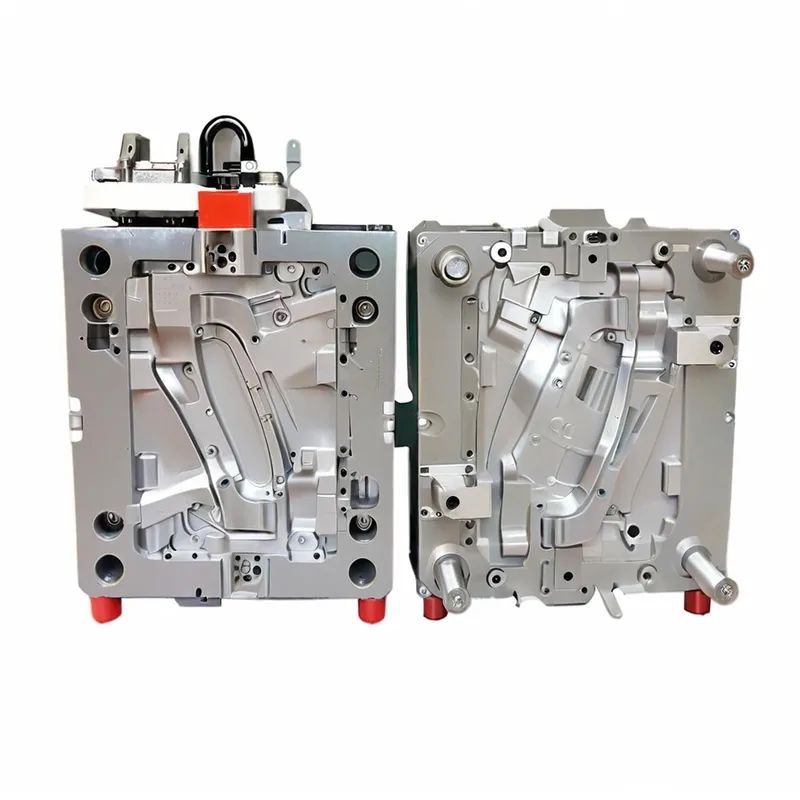

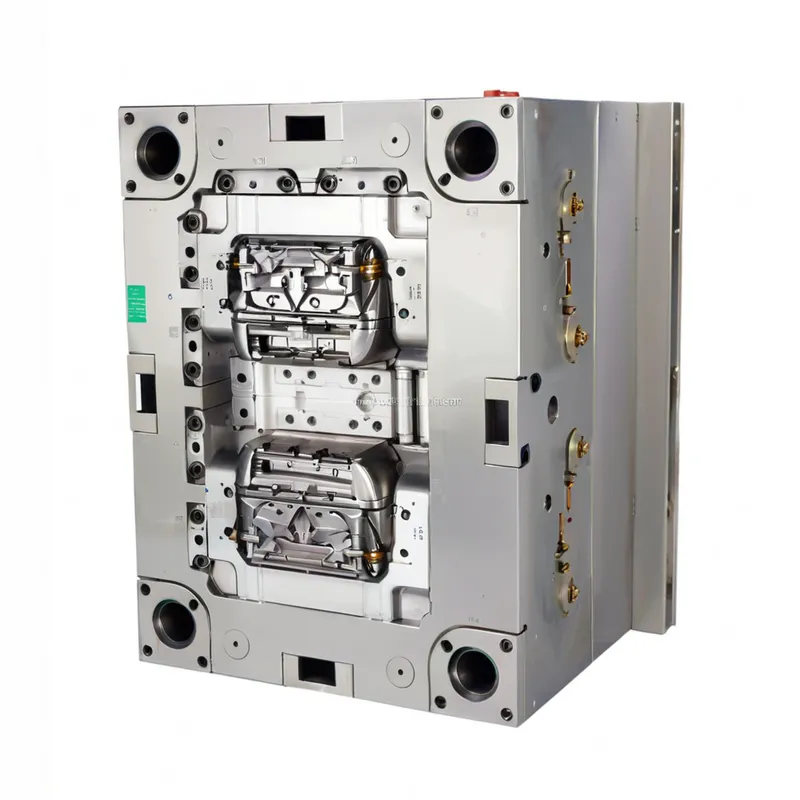

1. 자동차 산업:
자동차 산업은 대시보드, 범퍼, 엔진 부품과 같은 복잡한 고품질 부품을 생산하기 위해 사출 성형에 크게 의존하고 있습니다.
신청: 내부 패널, 외부 그릴 및 언더후드 부품용 금형입니다.
주요 속성: 강한 압력과 온도를 견딜 수 있는 높은 인성, 유리 충전 폴리머와 같은 마모성 소재로 인한 마모에 대한 내구성.
혜택 ③ 혜택: 부품 일관성을 유지하여 오래 지속되는 금형을 보장하고 대량 생산 시 가동 중단 시간을 최소화합니다.
2. 의료 산업:
의료 분야에서는 엄격한 규제 기준을 충족해야 하는 기기 및 장비에 있어 정밀도와 신뢰성은 타협할 수 없는 요소입니다.
신청: 수술 기구, 주사기, 진단 도구, 이식형 기기용 금형입니다.
주요 속성: 엄격한 공차를 위한 내마모성 및 치수 안정성, 복잡한 디자인을 위한 인성.
혜택 ③ 혜택: 안전 및 성능 요구 사항을 준수하는 결함 없는 멸균 부품을 생산합니다.

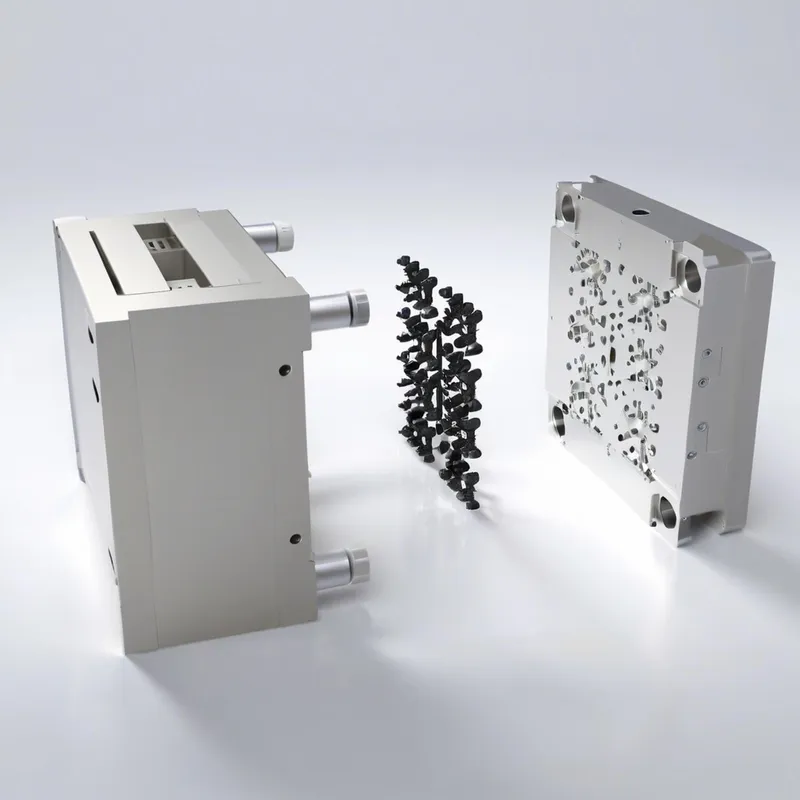

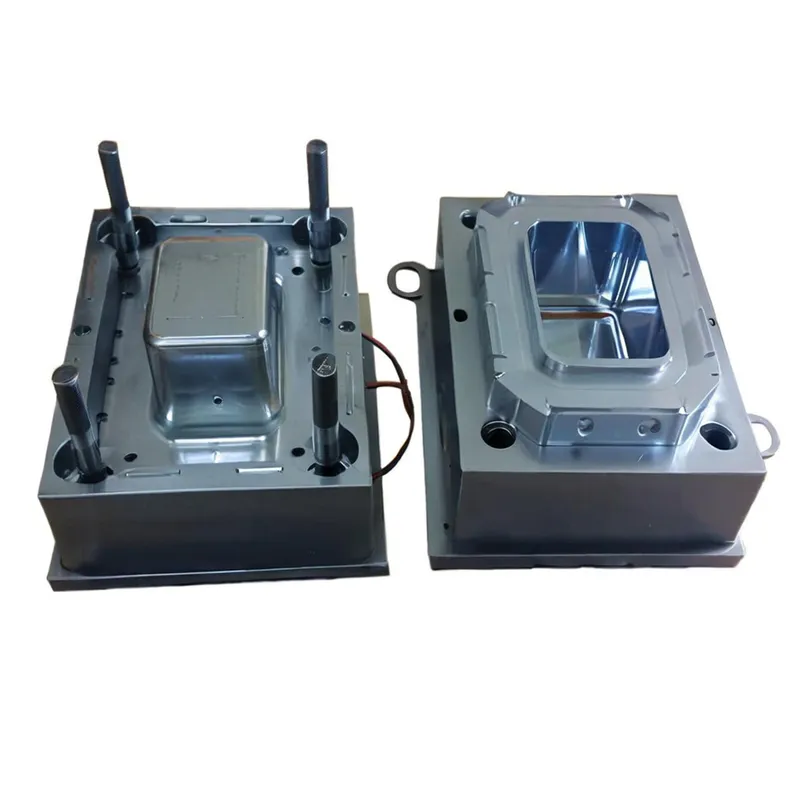

3. 소비재 부문:
주방 가전부터 장난감에 이르기까지 소비재는 경제적인 대량 생산을 위해 사출 성형에 의존하고 있습니다.
신청: 전자 제품 하우징, 가정용품 및 어린이 장난감용 금형.
주요 속성: 고속 성형에 견딜 수 있는 내구성, 연마성 필러로 인한 마모에 대한 내구성.
혜택 ③ 혜택: 일관된 품질과 금형 유지보수 감소로 비용 효율적인 생산이 가능합니다.
4. 항공우주 산업:
항공우주 제조에는 엄격한 안전 표준을 충족하면서 극한의 조건을 견딜 수 있는 금형이 필요합니다.
신청: 터빈 블레이드, 구조 부품 및 캐빈 요소용 금형.
주요 속성: 고온 공정을 위한 강도 및 열 피로 저항성, 복잡한 형상을 위한 인성.
혜택 ③ 혜택: 항공우주 안전과 효율성에 필수적인 신뢰할 수 있는 고성능 부품을 제공합니다.

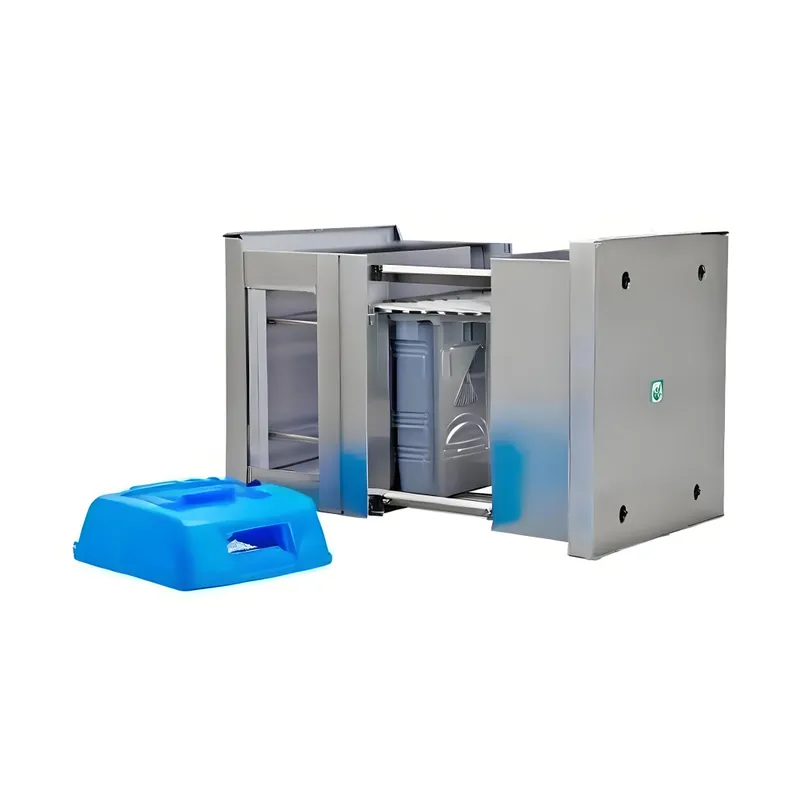

5. 포장 산업:
패키징 분야에는 병이나 용기 같은 품목의 신속한 대량 생산을 지원하는 금형이 필요합니다.
신청: 식품 용기, 화장품 포장 및 의약품 병용 금형.
주요 속성: 수백만 사이클을 견디는 견고함과 내마모성, 얇은 벽면 설계를 위한 정밀도.
혜택 ③ 혜택: 다운타임과 비용을 줄여 효율적이고 지속적인 생산을 보장합니다.
6. 전자 산업:
전자 제품 제조에는 최신 기기에 사용되는 작고 복잡한 부품을 위한 정밀 금형이 필요합니다.
신청: 커넥터, 스위치 및 스마트폰 케이스용 금형.
주요 속성: 미세한 디테일을 유지하는 능력, 고속 생산 중에도 마모에 견딜 수 있는 내구성.
혜택 ③ 혜택: 디바이스 기능에 필수적인 고정밀 부품의 일관성을 보장합니다.
How to Reduce the Cost of Injection Molded Products?
Reducing the cost of injection molded products requires strategic material selection, optimized mold design, and efficient production processes to minimize waste and maximize efficiency. To reduce injection molding costs, focus
What is Mold Flow Analysis?
Mold flow analysis simulates the injection molding process to predict potential defects and optimize part design, enhancing efficiency and quality in production. Mold flow analysis aids engineers in detecting issues
How to Improve the Precision of Injection Molds?
Achieving high precision in injection molding is key to ensuring product quality. Fine-tuning mold design, material choice, and processing parameters can all enhance mold accuracy. Improving precision in injection molds
제공되는 최적화 솔루션 무료
- 디자인 피드백 및 최적화 솔루션 제공
- 구조 최적화 및 금형 비용 절감
- 엔지니어와 일대일로 직접 상담하기
KO
EN
ES
FR
DE
PT
AR
RU
JA
IT
NL
TR
PL
