사출 성형은 플라스틱 부품을 대량으로 생산하는 데 사용되는 가장 유연한 공정 중 하나입니다. 사출 성형기를 사용하여 용융된 플라스틱을 금형에 주입하고 냉각하여 캐비티의 모양과 크기를 가진 물체를 생산합니다. 사출 성형기는 플라스틱 제품을 정확하고 균일하게 제조하기 위해 여러 구성 요소가 포함된 전문적이고 복잡한 장비입니다. 사출 성형기의 복잡한 구성 요소 중 로드(또는 타이로드)는 기계의 구조적 무결성과 작동 효율을 보장하는 데 중요한 역할을 합니다.

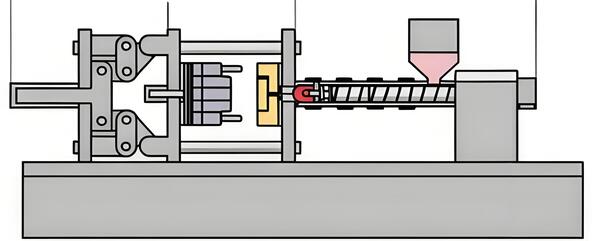

사출 성형기의 구성 요소
봉의 기능을 설명하기 전에 사출 성형기의 기본 구성 요소에 대해 설명할 필요가 있습니다. 이러한 구성 요소에는 다음이 포함됩니다:

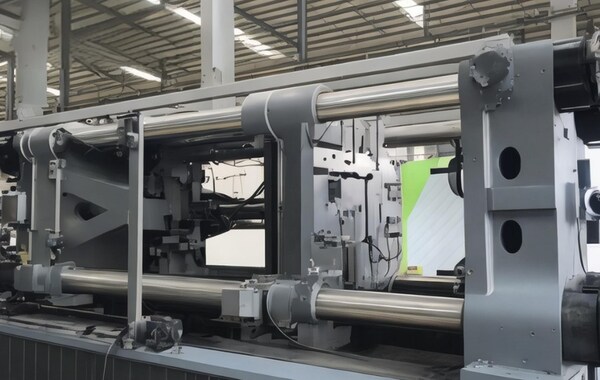

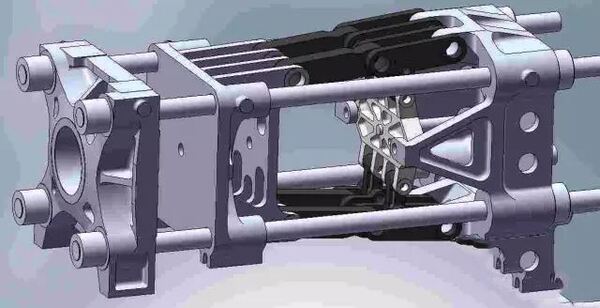

1. 형체 장치: 금형을 제자리에 고정하고 사출 중 닫힌 상태를 유지하도록 적절한 압력을 가합니다. 이동 및 고정 플래튼, 타이로드, 형체 기구로 구성됩니다.

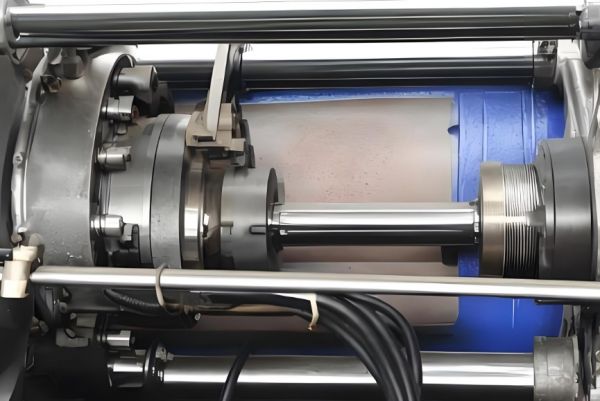

2. 사출 장치/사출 시스템: 플라스틱 재료를 가열해 금형에 주입합니다. 호퍼, 배럴, 스크루, 노즐이라는 네 가지 주요 부품으로 구성됩니다.

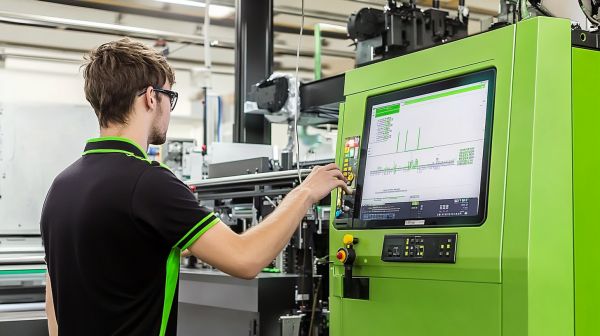

3. 제어 시스템: 현대식 사출 성형기는 온도, 사출 압력, 시간 제어 등 장비의 모든 기능을 조절할 수 있는 첨단 컨트롤러로 설계됩니다.
4. 유압 또는 전기 구동: 유압식 또는 전기식 구동 장치를 사용해 사출 장치와 형체 장치를 작동하는 데 필요한 힘과 움직임을 제공합니다.
사출 성형기에서 로드의 역할

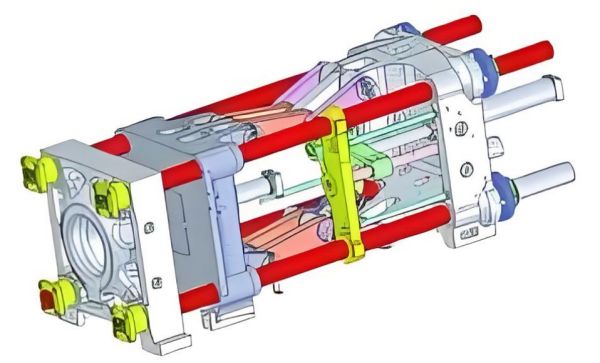

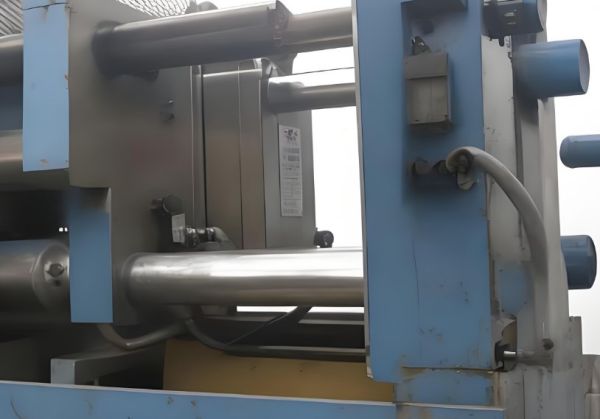

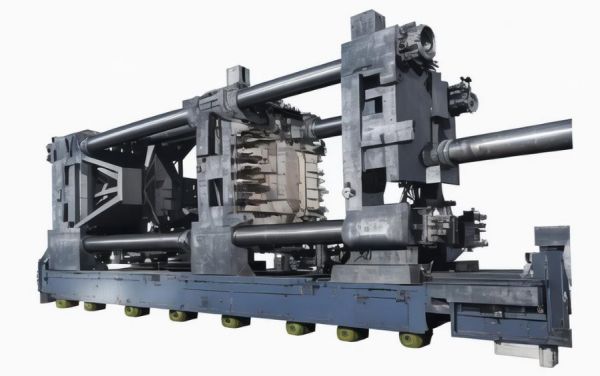

타이로드 또는 타이바라고도 하는 커넥팅로드는 클램핑 장치의 핵심 구성 요소입니다. 플라스틱 사출기의 전반적인 성능과 신뢰성을 향상시키는 데 도움이 됩니다.
구조적 지원

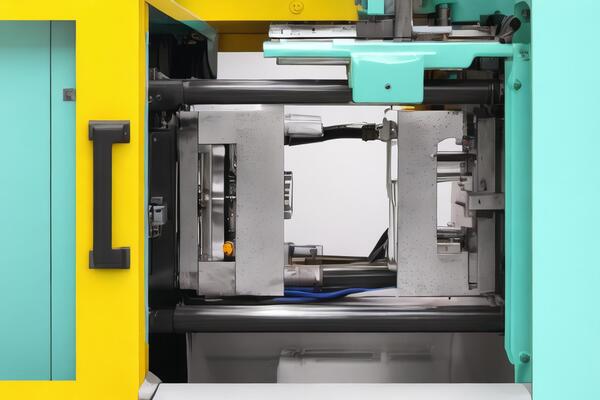

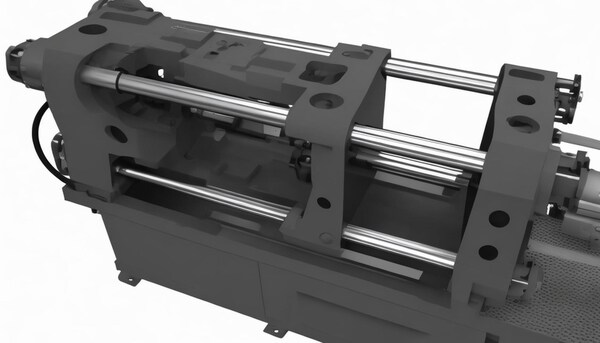

타이로드는 클램핑 유닛을 적절히 지지하는 데 도움이 됩니다. 타이로드는 고정 및 이동식 플래튼을 연결하여 사출이 진행되는 동안 금형이 단단히 닫힌 상태를 유지하도록 합니다. 이 지지대는 금형의 정렬과 안정성을 유지하여 성형 부품에 결함을 유발할 수 있는 오정렬을 방지하는 데 필수적입니다.
힘 분산
사출 공정 중에는 금형이 닫힌 상태를 유지하기 위해 높은 클램핑력이 가해집니다. 타이로드는 이 힘을 금형 전체에 고르게 분산시켜 금형이 변형되거나 손상되지 않도록 합니다. 이렇게 균일한 힘 분배는 또한 금형 캐비티가 균일하게 채워짐을 의미하므로 결과 부품의 품질이 우수하고 치수와 성능이 우수합니다.
정밀도 및 정확성
타이 바는 사출 성형 시스템에서 매우 중요한 구성 요소로, 시스템을 매우 정확하게 유지하는 데 도움이 되기 때문입니다. 타이 바는 금형을 올바른 위치에 고정하고 금형이 어떤 식으로든 움직이거나 휘어지지 않도록 함으로써 성형된 부품이 필요한 사양을 충족하도록 보장합니다. 이러한 정밀도는 복잡하거나 더 정밀한 부품을 제조할 때 더욱 중요합니다.
내구성 및 수명
타이로드는 사출 성형기 수명 기간 동안 매우 높은 클램핑력을 받고 자주 교체됩니다. 타이로드의 내구성과 강도는 기계의 장기적인 신뢰성과 성능에 매우 중요합니다. 타이로드가 예상대로 작동하는지 확인하기 위해 타이로드를 정기적으로 검사해야 합니다.
안전
타이 바는 사출 성형 공정의 전반적인 안전성을 개선하는 데 도움이 됩니다. 타이 바는 금형을 제자리에 적절히 고정하여 사용 중에 금형이 열리거나 움직일 가능성을 방지합니다. 이 안전 기능은 기계 작업자와 성형 부품의 무결성을 보호하는 데 매우 중요합니다.
타이로드의 재료 및 디자인 고려 사항
타이로드의 소재와 디자인은 이러한 부품의 전반적인 효율성과 견고성을 결정하는 주요 요소입니다. 타이로드가 사출 성형 공정의 요구 사항을 충족하려면 몇 가지 요소를 고려해야 합니다:
1. 재료 선택: 타이로드는 보통 합금강이나 경화강과 같은 고장력강으로 제작합니다. 이 재료는 인장 강도와 피로 수명이 우수하고 내구성도 높습니다. 사출 성형 공정의 높은 형체력과 반복 하중을 견디려면 재료 선택이 핵심입니다.
2. 표면 처리: 질화 처리나 크롬 도금 등의 방법으로 타이로드의 내구성과 통상적인 마모 특성을 개선할 수 있습니다. 이러한 처리는 표면 손상을 방지하는 데 매우 중요한 표면 경도를 높여 타이로드 수명을 연장합니다.
3. 설계 사양: 타이로드의 직경, 길이, 단면 형상 선택은 설계에서 매우 중요합니다. 이러한 사양은 사출 성형기의 톤수와 필요한 형체력에 따라 달라집니다. 타이로드가 변형되거나 파손되지 않고 필요한 하중을 지탱하려면 적절한 설계가 중요합니다.
4. 유지보수 및 검사: 타이로드의 성능을 유지하려면 정기적인 유지보수와 검사가 필요합니다. 마모, 부식 또는 손상 징후를 확인하고 손상되었을 가능성이 있으면 타이로드를 교체해야 합니다. 윤활과 보정도 마모를 최소화하고 원활한 작동을 돕습니다.
타이로드 성능이 사출 성형 품질에 미치는 영향
타이 바의 성능은 성형 부품의 품질과 일관성에 직접적인 영향을 줍니다. 타이 바 성능의 몇 가지 핵심 측면은 고품질 사출 성형을 달성하는 데 기여합니다:
1. 치수 정확도: 타이로드는 사출 공정 중 금형이 올바른 위치를 유지하도록 합니다. 이러한 위치 안정성 덕분에 성형품이 정확한 치수를 갖게 됩니다. 금형이 조금만 움직이거나 기울어도 치수 편차와 결함이 발생할 수 있습니다.
2. 표면 마감: 타이로드가 형체력을 균일하게 분산하면 금형 캐비티가 고르게 충전됩니다. 이러한 균일한 충전은 성형품 표면 마감의 일관성을 확보하는 데 필수적입니다. 힘의 분포가 불균형하면 싱크 마크, 뒤틀림, 플로 라인 등의 표면 결함이 생길 수 있습니다.
3. 사이클 타임: 우수한 타이로드는 사출 성형 공정의 사이클 타임을 최적화하는 데 도움이 됩니다. 금형의 정렬과 안정성을 유지해 개폐, 냉각, 취출에 필요한 시간을 줄입니다. 이러한 최적화는 생산량을 극대화하고 최종 제조 비용을 최소화하는 데 필수적입니다.
4. 부품 강도 및 건전성: 타이로드는 성형품이 뒤틀리거나 갈라지거나 미충전되는 등의 결함이 생기지 않도록 구조를 지지합니다. 이러한 구조적 건전성은 필요한 강도와 내구성을 갖춘 부품을 생산하는 데 필수적입니다. 타이로드 성능이 저하되면 필요한 기계적 특성을 충족하지 못하는 부품이 생산될 수 있습니다.
5. 일관성 및 반복성: 타이로드는 사출 성형 공정에서 금형의 최적 일관성과 반복성을 확보하는 핵심 역할을 합니다. 금형을 올바른 위치에 유지하고 형체력을 고르게 분산해 생산 사이클마다 요구 품질의 부품을 얻도록 합니다. 고객 요구 사항을 충족하고 높은 고객 만족도를 달성하려면 이러한 일관성이 필요합니다.
타이로드 기술의 발전
타이로드 재료 과학 및 제조 기술의 발전으로 타이로드의 성능과 신뢰성이 크게 변화했습니다. 플라스틱 사출 성형기에서 타이로드의 성능을 개선하기 위해 몇 가지 혁신적인 방법이 모색되고 있습니다.
1. 고강도 합금: 타이로드 제작에 고강도 합금을 사용하면 인장 강도와 피로 성능이 향상됩니다. 이러한 재료는 더 큰 형체력을 견디며 타이로드의 사용 수명을 늘립니다.
2. 복합재: 연구자들은 탄소섬유 강화 폴리머를 비롯해 타이로드에 사용할 새로운 재료를 연구하고 있습니다. 이 재료들은 매우 강하면서 가볍고 피로 저항성이 높은 등 다양한 특성을 갖습니다. 따라서 복합재 타이로드는 최소한 동일한 성능을 제공하면서 형체 장치의 전체 중량을 줄이는 데 도움이 될 수 있습니다.

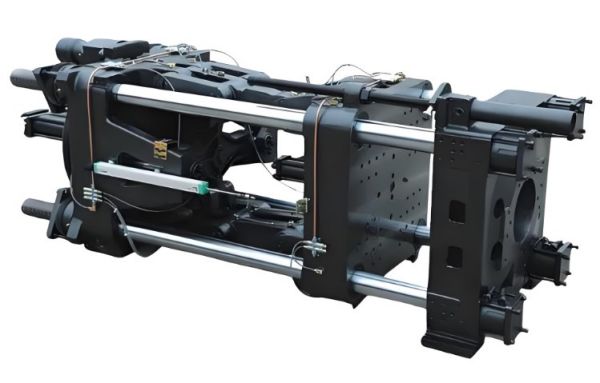

3. 스마트 타이로드: 센서와 모니터링 시스템을 타이로드에 직접 통합하면 형체력, 응력, 온도를 실시간으로 측정할 수 있습니다. 스마트 타이로드는 적절한 검사에 필요한 기본 정보를 제공해 치명적인 고장을 줄이고 사출 성형기 활용도를 높일 수 있습니다.
4. 표면 코팅: DLC(다이아몬드 유사 탄소)나 세라믹 코팅을 적용하면 타이로드의 내마모성을 높이고 마찰을 제어할 수 있습니다. 이러한 코팅은 타이로드의 수명과 효율을 높여 잦은 유지보수와 생산 중단을 줄입니다.
타이로드의 유지 관리 및 문제 해결
타이로드 유지보수 및 수리 작업은 사출 성형기에서 이러한 부품의 효율성과 내구성을 극대화하는 데 매우 중요합니다. 다음은 타이로드 유지보수 및 문제 해결을 위한 몇 가지 주요 관행입니다:
1. 정기 검사: 타이로드에 마모, 부식 또는 손상 징후가 있는지 정기적으로 육안 검사합니다. 균열, 표면 불규칙, 비정상적인 마모 패턴을 중점적으로 확인하는 것이 좋습니다. 문제를 조기에 발견하면 더 심각한 문제나 가동 중단으로 이어지기 전에 해결할 수 있습니다.

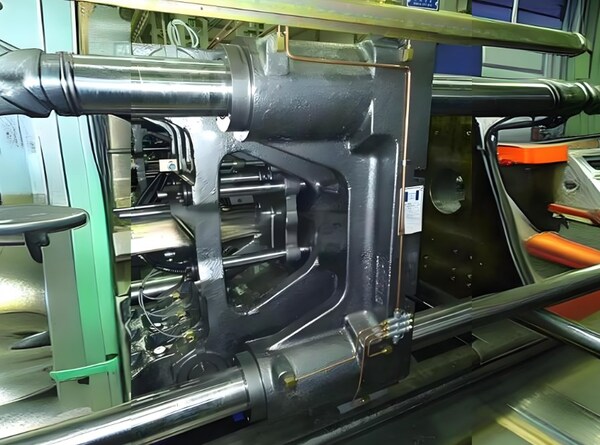

2. 윤활: 마찰과 그에 따른 마모를 최소화하도록 타이로드에 충분히 그리스를 도포합니다. 윤활제를 사용할 때는 제조업체의 권장 사항을 따릅니다. 윤활은 원활한 작동을 보장하고 마모를 크게 줄이는 중요한 요소입니다.
3. 정렬 점검: 타이로드와 형체 장치의 정렬 상태를 정기적으로 점검합니다. 정렬이 어긋나면 힘이 고르게 분산되지 않아 조기 마모와 손상이 발생할 수 있습니다. 정밀 측정 도구로 정렬 상태를 확인하고 필요한 조정을 수행합니다.
4. 토크 모니터링: 타이로드를 조일 때 적용되는 토크를 면밀히 확인합니다. 토크가 너무 높거나 낮으면 타이로드에 가해지는 힘과 형체력에 영향을 줄 수 있습니다. 적절한 토크가 적용되도록 토크 센서나 모니터링 시스템을 사용하는 것이 좋습니다.
5. 마모되거나 손상된 타이로드 교체: 타이로드에 상당한 마모, 부식 또는 손상이 있으면 가능한 한 빨리 교체하는 것이 좋습니다. 손상된 타이로드를 사용하면 장비 성능과 성형품 품질에 악영향을 줍니다.
6. 교육 및 모범 사례: 장비 작업자와 유지보수 담당자가 타이로드 유지보수 및 문제 해결의 모범 사례를 교육받도록 합니다. 적절한 교육은 흔한 문제를 예방하고 유지보수 작업을 정확하고 안전하게 수행하도록 돕습니다.
결론
유압 전달 시스템의 필수 부품 인 사출 성형기의로드는 사출 실린더와 유압 시스템을 연결하여 스크류 사출 성형기 내에서 중요한 동력 전달 장치 역할을하며 다양한 유압 부품과 안전 보호 메커니즘을 통합하여 사출 성형기의 원활하고 안전한 작동을 전반적으로 보장합니다.
사출 성형기의 로드, 즉 타이로드는 사출 성형 공정의 구조적 건전성, 정밀도, 신뢰성을 보장하는 데 핵심적인 역할을 합니다. 타이로드는 필수적인 지지력, 힘의 분산, 안정성을 제공해 치수와 특성이 일관된 고품질 플라스틱 부품 생산에 기여합니다. 타이로드 성능을 최적화하고 효율적이며 안정적인 사출 성형 작업을 달성하려면 재료 선택, 설계 고려 사항, 정기 유지보수가 매우 중요합니다.
