射出成形のコールドランナーシステム：完全技術ガイド

射出成形部品を調達し金型方式を評価する際、コールドランナーシステム¹は最初に直面する選択肢の一つです。より単純で安価かつ広く使われていますが、常に最適とは限りません。コールドランナーが適する条件、適切な設計方法、相性の良い材料を理解すれば、金型1台当たり数千ドルと数週間のデバッグ時間を節約できます。本ガイドでは、基本機構から20年にわたる金型製作経験に基づく実践的な設計のヒントまで、技術者や調達責任者が知るべきコールドランナーシステムのすべてを解説します。

射出成形のコールドランナーシステムとは？

射出成形のコールドランナーシステムは、本節で説明する機能、制約、トレードオフによって定義されます。コールドランナーシステムとは、成形機のノズルからキャビティゲートへ溶融プラスチックを供給し、成形サイクルごとに固化する、射出成形金型内部の非加熱流路網です。

実際には、コールド ランナーは世界中のほとんどの射出成形金型のデフォルト構成です。機械的にシンプルで、温度コントローラーや加熱コンポーネントを必要とせず、幅広い熱可塑性プラスチックで確実に動作します。その代償として材料の無駄が発生します。固化したランナーを部品から分離して廃棄するか、再研磨^{して再処理する必要があります。樹脂コストが低い大量生産部品の場合、この廃棄物は経済的に許容できることがよくあります。 再研磨XXQLINK1QXZ が制限されているエンジニアリング グレードの樹脂や医療用途の場合、経済性はホット ランナーに移行します。2}

コールドランナーシステムの仕組みとは？

動作原理は単純です。射出工程では、成形機のスクリューが溶融樹脂をノズルから金型のスプルーブッシュへ押し込みます。溶融樹脂はスプルーから一次ランナーへ流れ、そこから分岐した二次ランナーを通り、それぞれキャビティにつながるゲートに達します。金型はポリマーの融点を大幅に下回る温度（材料に応じて通常20–80 °C）に維持されるため、ランナー内の樹脂は鋼壁に接触した瞬間から冷却し始めます。

充填・保圧が完了し、部品が十分に冷却されると、金型が開き、エジェクタ機構が完成部品と固化したランナーの両方を金型外へ押し出します。2プレート金型では、ランナーは部品と同じ側から突き出されます。3プレート金型ではランナーが別に取り外されるため、手作業を介さずに自動分離できます。その後、同じサイクルを繰り返します。

コールドランナーの性能を左右する主な変数には、ランナー径（通常は部品サイズと材料粘度に応じて3–12 mm）、ランナー長（圧力損失の観点では短いほど有利）、ゲートの種類と寸法（サイドゲート、サブマリンゲート、ピンゲートが最も一般的）、レイアウト内のキャビティ数があります。適切に設計されたコールドランナーは、圧力損失と廃材量を許容範囲に抑えながら、すべてのキャビティを均一に充填します。

コールドランナー金型にはどのような種類がありますか？

コールドランナーには、2プレート金型と3プレート金型という2つの主要構成があります。第3の形式として断熱ランナー金型もありますが、現代の生産ではまれです。

2プレート・コールドランナー金型

二枚型は最も単純で経済的な構成です。パーティングラインは1本で、金型はキャビティ側（A側）とコア側（B側）の2つに分割されます。ランナーは、パーティングラインを構成する片側または両側に加工されます。金型が開くと、製品と固化したランナーが同じ側から落下します。この設計は片面にゲートを設ける製品に適しており、手作業によるゲート除去が許容される場合や、ロボット取出機でランナーを自動分離できる場合の少量から中量生産に適しています。

3プレート式コールドランナー金型

3プレート金型は第2のパーティングラインを追加し、ストリッパープレート、Aプレート、Bプレートの3枚で構成されます。ランナーは第1パーティングライン（ストリッパープレートとAプレートの間）に配置され、成形品は第2パーティングライン（AプレートとBプレートの間）で形成されます。突き出し時には両方のパーティングラインが順番に開き、ランナーが成形品から自動的に分離されます。これにより、成形品のエッジだけでなく任意の面にゲートを配置でき、自動ゲート切断も可能になります。これは大量生産や自動化された生産環境で大きな利点となります。

その代償は複雑さです。3プレート金型は製作費と保守費が高く、金型高さも大きいため（より大型の成形機が必要）、可動部品が増えて摩耗も進みます。当社の経験では、部品形状上センターゲートが必要な場合、生産量が100,000サイクルを超える場合、または手作業によるゲート切断の人件費が過大になる場合に、3プレート金型が妥当です。

ホットランナーではなくコールドランナーを選ぶべき状況とは？

これは、金型の選択肢を評価するお客様から最もよく寄せられる質問です。答えは、生産量、材料費、部品形状、色替え頻度という4つの要因によって決まります。

コールド ランナーは、次の場合に適した選択肢です。 (1) 生産量が少量から中程度 (部品数 500,000 個未満) — コールド ランナー金型の 射出成形金型 コストが低いため、ROI が速くなります。 (2) 材料コストが低い - PP、PE、または PS を 1 キログラムあたり数ドルで成形する場合、ランナーの廃棄によるペナルティは最小限で済みます。 (3) 色の変化が頻繁に発生します。フラッシュする加熱マニホールドがないため、コールド ランナーは即座にパージします。 (4) 単純な部品形状の複数キャビティ生産が必要です。

ホットランナーは、生産量が多い場合（100万個超）、ランナー廃材の排除によって材料費を大幅に削減できる高価なエンジニアリング樹脂を使用する場合、またはサイクルタイムの最適化が重要な場合に、より有力な選択肢となります。ホットランナーは、ランナーの冷却と排出に必要な時間をなくすことで、サイクルタイムを短縮できます。

コールドランナーシステムに最適な材料は何ですか？

ほとんどの熱可塑性樹脂はコールドランナーで良好に成形できますが、材料によって適性に差があります。コールドランナー性能に影響する主要な材料特性は、溶融粘度、熱安定性、収縮挙動です。

ポリプロピレン（PP）とポリエチレン（PE）は、使用量で最も一般的なコールドランナー用材料です。低コスト、低粘度、広い成形条件範囲という特性により、非加熱式流路システムに最適です。PPのコールドランナーは、包装用キャップから自動車用バッテリーケースまで幅広く使用されています。

ナイロン（PA6、PA66）はコールドランナーで良好に成形できますが、含水率には十分な注意が必要です。ナイロンは吸湿性があり、空気中の水分を吸収するため、シルバーストリークや脆弱なウェルドラインを防ぐには、成形前に十分乾燥させる必要があります。コールドランナーはホットランナーより流動距離が長いため、早期固化を防げるだけの温度を材料が維持しなければなりません。ガラス繊維強化ナイロン（PA6-GF30、PA66-GF30）では、粘度が高いことに対応するため、ランナー径を20-30%大きくする必要があります。

エンジニアリング樹脂および特殊材料

ポリカーボネート（PC）とアクリル（PMMA）もコールドランナーに適しています。これらの材料は溶融温度が高い（PCでは280-320 °C）ものの熱安定性に優れているため、非加熱流路内でも早期に固化せず良好に流動します。特にPCは、材料の純度と表面仕上げの一貫性が不可欠な光学レンズや電子機器筐体の用途で、コールドランナーの簡素さが利点となります。アクリル（PMMA）のコールドランナー金型は、自動車照明やディスプレイ用途で一般的です。

コールド ランナーで困難な材料としては、PVC (ランナーが長すぎると熱劣化のリスクがある)、PEEK (溶融温度が非常に高いため、ほとんどの用途ではコールド ランナーが実用的ではない)、液体シリコーン ゴム (LSR) などがあります。これらは常にコールド ランナーを必要としますが、まったく異なる設計のものです。特殊樹脂を使用している場合は、設計プロセスの早い段階で 射出成形 パートナーに相談して、ランナー システムの実現可能性とコストへの影響を評価してください。

最適なコールドランナーシステムをどのように設計しますか？

適切なコールドランナー設計は複雑ではありませんが、いくつかの重要なパラメータに注意を払う必要があります。いずれかを誤ると、ショートショット、ヒケ、充填アンバランスの原因究明に何週間も費やすことになります。

ランナーの直径と形状

標準的には、保温性が高く圧力損失が小さい、表面積対体積比に最も優れた真円断面のランナーが推奨されます。ランナー径は部品の最大肉厚の約1.5×とし、実用範囲は3–12 mmです。小さすぎると過大な圧力損失と早期固化が発生し、大きすぎると材料を浪費してサイクルタイムが延びます。金型の両側を加工できない場合は台形ランナーも許容可能な代替案ですが、真円設計と比べて圧力損失が15–25%増加します。

ランナー配置とバランス調整

複数キャビティ金型の場合、すべてのキャビティが同時に同じ圧力で充填されるように、ランナー レイアウトのバランスをとる必要があります。人為的にバランスの取れたレイアウトでは、異なるランナーの直径と長さを使用して流動抵抗を均等化します。自然にバランスの取れたレイアウトでは、キャビティが対称的に配置され、各キャビティへの流路が同一になります。これらは、粘度の変化やプロセスの変動に対してより堅牢であるため、常に推奨されます。当社の金型工場では、鋼材を切断する前に モールドフローシミュレーション^{XXQLINK1QXZ を使用して充填バランスを検証し、初回のデバッグ時間を約 40% 短縮しています。社内の金型製造では月に 100 セット以上を生産しており、さまざまな部品形状にわたる複雑なランナーのバランスを処理します。3}

ゲートデザイン

ゲートは流路内で最も狭い箇所であり、部品の外観と寸法精度に最大の影響を及ぼします。コールドランナーで一般的なゲートには、エッジゲート（最も単純でパーティングライン上に使用）、サブマリンゲート（突出し時に自動切断されるトンネルゲート）、ピンゲート（三枚型から供給される小径ゲート）があります。ゲート寸法は、ゲート位置における部品肉厚の約50–80%とする必要があります。ゲートが小さすぎると高せん断が生じ、材料が劣化して目立つゲート跡が発生する可能性があります。ゲートが大きすぎると保圧時間が延び、ゲート切断が難しくなります。

コールドランナーでよく発生する不良と、その対策は？

このセクションでは、コールドランナーで一般的に発生する不良とその対策について、主な分類や選択肢を説明します。適切に設計されたコールドランナー金型でも不良は発生します。ここでは、当社が遭遇する代表的な問題とその解決策を紹介します。

ショートショットはキャビティが完全に充填されない不良です。コールドランナー金型では、小さすぎる、または長すぎるランナーによる過大な圧力損失が最も一般的な原因です。ランナー径を大きくするか、キャビティをスプルー近くに配置して長さを短くします。射出圧力や速度を上げても改善しますが応急処置にすぎず、根本の形状を修正すべきです。

複数の樹脂流動先端が合流する箇所には、フローマークやウェルドラインが発生します。コールドランナー金型では、ランナーの分岐部や、2つのゲートから同一キャビティへ樹脂を充填する箇所で多く見られます。対策としては、ゲート位置を変更してウェルドラインを重要度の低い領域へ移す、溶融温度を上げて樹脂の融合性を高める、または外観品質が重視される部品に単一ゲート設計を採用する方法があります。

ランナー廃材が多いこと自体は不良ではありませんが、一般的なコスト上の懸念事項です。ランナー廃材が総ショット重量の30%を超える場合は、圧力上の制約範囲内でランナー径を小さくする、一次マニホールドをホットランナーに切り替えつつ末端の分岐にはコールドランナーを残すハイブリッドシステムを採用する、またはランナー材を再利用する粉砕材配合プログラムを導入することを検討してください。大半の熱可塑性樹脂では、非重要用途であれば粉砕材を15–20%の比率で配合できます。

コールドランナーシステムについてよくある質問は何ですか？

コールドランナー金型では、一般的にランナー廃材は何%ですか？

コールドランナー金型のランナー廃材は、キャビティ数、ランナー配置、部品サイズによって異なりますが、通常は総ショット重量の15%～30%です。小型の多数個取り金型では、ランナー容積が部品容積を上回り、廃材率が30%を超えることもあります。大型の1個取り部品では、廃材率が10～15%まで低下する場合があります。多くの熱可塑性樹脂では、このランナー材を粉砕し、バージン樹脂に15～20%の割合で混合して再加工できるため、実質的な材料ロスを大幅に削減できます。

コールドランナーの廃材は再生利用できますか？

はい。ほとんどの熱可塑性材料では、コールドランナーの廃材を再利用できます。固化したランナーを粉砕機で再生材にし、通常15–20%の割合でバージン材に再配合します。この再生工程は、ポリプロピレンやポリエチレンなどの汎用材料に適しており、大きなコスト削減効果が得られます。ただし、医療グレード部品、光学部品、または厳格な規制要件がある用途では、再生材の使用が禁止または制限される場合があります。熱劣化によって機械的特性が低下する可能性があるため、複数回の再生後には必ず材料の健全性を確認してください。

コールドランナーの流路寸法はどのように決めるのか？

コールドランナーチャネルの寸法は、成形品の最大肉厚のおよそ1.5倍とし、実用的な直径範囲は3～12ミリメートルです。真円断面は、保温性を高め、圧力損失を抑えるうえで最適な表面積対体積比を得られるため推奨されます。ランナーが小さすぎると、過大な圧力損失によりショートショットや早期固化が発生します。大きすぎると、材料廃棄量が増え、冷却時間も長くなるためサイクルタイムが延びます。

二枚型と三枚型のコールドランナー金型の違いは何ですか？

2プレート金型にはパーティングラインが1つあり、製品とランナーを一緒に突出すため、構造が単純で製作費も安価です。3プレート金型には第2のパーティングラインがあり、突出し時にランナーを製品から自動的に分離できます。3プレート金型では、パーティングライン端部に限らず製品の任意の面にゲートを配置できるため、センターゲートや多点ゲート形状に不可欠です。一方、金型費が高く、金型高さが増し、可動部品の追加によって保守負担も増えます。

コールドランナーが推奨されないのはどのような場合ですか？

コールドランナーは、高価なエンジニアリング樹脂で材料廃棄15～30%が経済的に許容できない場合、生産量が100万サイクルを超えてサイクル最適化が重要な場合、または能動冷却流路を備えた専用コールドランナー設計が必要な液状シリコーンゴムを扱う場合には推奨されません。固化ランナーを必ず製品から分離するため、成形後工程を完全になくす必要がある用途にも不向きです。再生材の使用が制限される医療用部品では、ホットランナーなら廃棄物を完全になくせます。

ランナー長は射出圧力にどのような影響を与えますか？

ランナー長は、必要な射出圧力に直接かつ大きく影響します。コールドランナー内の圧力損失はランナー長に比例し、ランナー径の4乗に反比例します。ランナー長を2倍にすると圧力損失はおよそ2倍になり、ランナー径を2倍にすると圧力損失は16分の1になります。このため金型設計者は、キャビティを可能な限りスプルーの近くに配置し、自然バランス式レイアウトを採用して、ランナー長を常に最小化します。

多材質成形にコールドランナーを使用できますか？

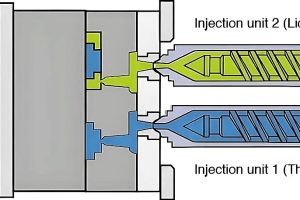

コールドランナーは、構成によっては多材質成形に使用できますが、ホットランナーシステムより制約があります。2色成形やオーバーモールドでは、固定側金型にコールドランナーを配置し、回転コアをステーション間で移動させることができます。ただし、コールドランナーでは、バルブゲート式ホットランナーシステムのように、各キャビティへの材料流動を選択的に制御できません。3種類以上の材料を用いる複雑な多材質用途や、材料を精密に配置する必要がある場合は、一般にホットランナーシステムの方が適しています。

コールドランナーシステムに最適なゲート形式は？

コールドランナーシステムで最も一般的かつ有効なゲート形式は、サイドゲート、サブマリン（トンネル）ゲート、ピンゲートです。サイドゲートは最も単純で経済的であり、パーティングライン上に直接加工します。サブマリンゲートは突き出し時に自動切断されるため、手作業によるゲート処理を避けたい自動生産に適しています。3プレート金型で使用するピンゲートは、ゲート跡を小径にでき、任意の面にゲートを配置できます。充填品質とゲート処理のしやすさを両立するため、ゲート寸法はゲート位置における部品肉厚の50–80%とします。
