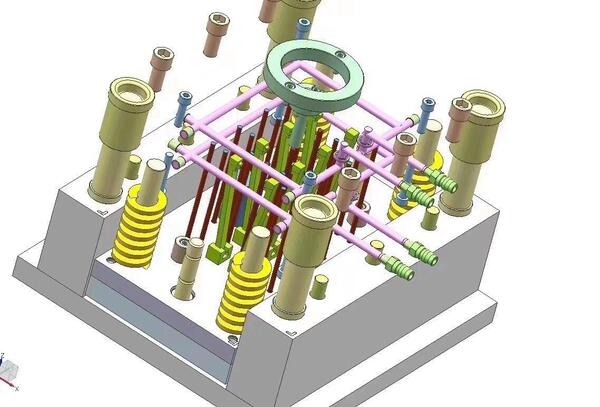

Les moules à injection sont constitués de divers composants qui travaillent ensemble pour façonner des pièces en plastique, jouant un rôle essentiel dans la fabrication de produits dans tous les secteurs d’activité.
Le moulage par injection de précision est confronté à des défis liés à des facteurs tels que la viscosité des matériaux, la conception des moules et le contrôle de la température. L’obtention de tolérances serrées et de conceptions complexes nécessite un équipement et une expertise spécialisés. Les difficultés les plus courantes sont le maintien d’une distribution uniforme de la température et la gestion du retrait, qui peuvent entraîner des défauts et une augmentation des coûts de production.Bien que cela couvre les bases, comprendre les spécificités de chaque composant du moule peut améliorer votre connaissance du fonctionnement des moules et optimiser votre processus de moulage par injection. Approfondissez vos connaissances pour découvrir comment ces pièces fonctionnent dans différentes conceptions et applications de moules.
Le moulage par injection de précision exige des tolérances serrées.True
Il est essentiel de respecter des tolérances serrées pour les pièces de précision, ce qui nécessite des équipements de pointe et un contrôle méticuleux des processus.
Le moulage par injection de précision est toujours plus coûteux que le moulage standard.False
Si les coûts initiaux peuvent être plus élevés, les avantages à long terme liés à la réduction des déchets et à l'amélioration de la qualité des produits peuvent compenser les dépenses initiales dans de nombreux cas.
Quels sont les principaux défis techniques associés au moulage par injection de précision ?
Les principaux défis du moulage par injection de précision sont le maintien de tolérances serrées, la gestion du retrait et du gauchissement, et la cohérence des conceptions complexes. Ce processus nécessite souvent une conception avancée des moules, une sélection minutieuse des matériaux et un contrôle rigoureux des processus. Le moulage par injection de précision est essentiel dans des domaines tels que l’électronique, l’automobile et la fabrication d’appareils médicaux, où la qualité et la précision sont cruciales.Conception et fabrication de moules
Dans le cas du moulage par injection de précision, les moules doivent répondre à des exigences strictes en matière de conception et de fabrication, à tel point que l’on pourrait dire que ces deux éléments constituent l’épine dorsale de l’ensemble de l’opération. Non seulement les moules doivent être solides et résistants à la chaleur, mais ils doivent également faire preuve d’une grande précision tout au long de leur utilisation à des pressions et des températures élevées.
Matériaux du moule : le choix du matériau du moule influe directement sur sa durée de vie et sur la précision des produits. On utilise généralement un acier à haute résistance ou des alliages spéciaux, qui doivent présenter de bonnes caractéristiques mécaniques ainsi que de bonnes performances après traitement thermique.
Précision de fabrication du moule : lors de la fabrication d’un moule, chaque détail doit être maîtrisé. La moindre erreur se répercutera fortement sur les produits finis issus de ce moule. Des équipements d’usinage de haute précision et un contrôle qualité rigoureux sont donc indispensables.
Machine de moulage par injection et étalonnage
La machine de moulage par injection est l’équipement de base pour réaliser un moulage par injection de précision, et ses performances et son étalonnage ont une incidence directe sur la qualité du produit.
Précision et stabilité de la presse à injecter : les presses à injecter de haute précision peuvent fournir des vitesses et des pressions d’injection constantes, ce qui garantit la stabilité des produits. Il faut néanmoins maîtriser des variables telles que la température du moule, la pression et la vitesse pendant l’injection.
Conception de la vis : pour obtenir des résultats constants, la matière fondue doit être uniforme et stable. Le moulage par injection de précision exige des vis spéciales, conçues pour faire fondre la matière de façon homogène, puis l’injecter de manière contrôlée.
Contrôle des processus
La complexité du moulage par injection de précision réside dans la nécessité de contrôler simultanément plusieurs variables, notamment la température, la pression et le temps.
Température et pression d’injection : le moulage par injection de précision exige une maîtrise rigoureuse de la température et de la pression d’injection. Une température trop élevée ou trop basse peut perturber l’écoulement de la matière et dégrader la qualité des produits. De même, les fluctuations de pression peuvent faire varier les dimensions d’une pièce et les rendre instables.
Durée et méthode de refroidissement : la manière dont cette étape est réalisée influe directement sur les dimensions et l’état de surface du produit. Pour éviter la déformation et le retrait lors du moulage par injection de précision, la durée de refroidissement et l’efficacité des systèmes de refroidissement doivent être étroitement surveillées.
Quels sont les défis les plus courants en matière de matériaux auxquels est confronté le moulage par injection de précision ?
Le moulage par injection de précision se heurte souvent à des problèmes de retrait, de fluidité et de stabilité thermique. Les matériaux tels que les thermoplastiques et les thermodurcissables doivent être choisis avec soin pour éviter les défauts tels que le gauchissement et les dimensions irrégulières. Une bonne gestion de ces facteurs est essentielle pour obtenir des pièces précises et de haute qualité dans diverses applications, notamment dans les secteurs de l’automobile et des dispositifs médicaux.Sélection des matériaux

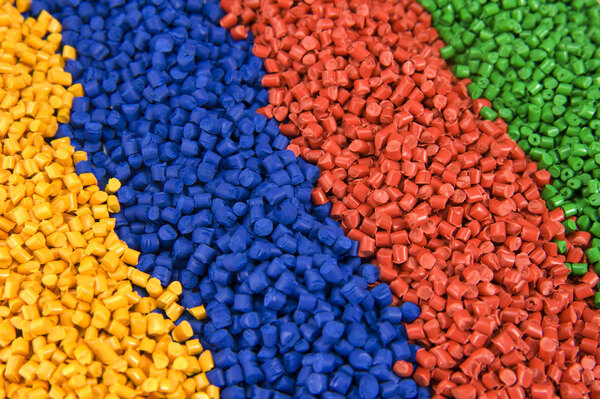

Le moulage par injection de précision exige une sélection rigoureuse des matériaux, car les propriétés d’écoulement, la stabilité thermique et les performances mécaniques varient d’un matériau à l’autre.
Thermoplastiques : l’ABS, le PC et le POM figurent parmi les matériaux courants pour le moulage par injection de précision1. Ils présentent de bonnes propriétés d’écoulement et de bonnes performances mécaniques. Toutefois, chaque matériau possède sa propre fenêtre de mise en œuvre, notamment ses plages de température et de pression. Il faut donc choisir le matériau adapté aux exigences du projet.
Matériaux spéciaux : certains plastiques haute performance, comme le PEEK et le LCP, offrent une excellente résistance à la chaleur et une grande résistance mécanique. Ils sont cependant difficiles à transformer : leur utilisation comme matières premières pour des pièces moulées par injection nécessite des équipements de pointe et une maîtrise rigoureuse de l’ensemble du procédé.
Manutention
Séchage : avant leur transformation, les matières plastiques doivent être soigneusement séchées afin d’en éliminer toute humidité. Si elle subsiste lors de la montée en température, cette humidité peut former des bulles et altérer le produit.
Utilisation d’additifs : des substances comme les stabilisants, les plastifiants et les charges sont souvent ajoutées aux plastiques pour leur conférer des propriétés spécifiques. Pour assurer le contrôle qualité et la continuité de l’approvisionnement, il est essentiel de connaître précisément la nature et la quantité des additifs employés.
Quels sont les équipements de moulage par injection de précision et le contrôle des processus ?
L’équipement de moulage par injection de précision comprend des machines de moulage par injection de pointe, des régulateurs de température et une automatisation robotisée. Des techniques efficaces de contrôle des processus, telles que la surveillance en temps réel et les systèmes de retour d’information en boucle fermée, garantissent la précision des dimensions et la qualité de la surface. Les principaux avantages sont la réduction des taux de rebut, l’amélioration des temps de cycle et l’augmentation de la fiabilité des produits.Sélection des équipements
Le choix des équipements de moulage par injection de précision est fondamental pour obtenir une production de haute qualité. Des presses à injecter de haute précision, des thermorégulateurs de moule2 et des systèmes de refroidissement sont indispensables.
Presses à injecter de haute précision : elles doivent disposer de systèmes d’injection stables et de systèmes de commande précis afin de réaliser des procédés de moulage par injection de haute précision.
Thermorégulateurs de moule et systèmes de refroidissement : les thermorégulateurs maintiennent la température du moule, tandis que les systèmes de refroidissement refroidissent rapidement les produits. Les deux influent directement sur la stabilité dimensionnelle et l’état de surface des pièces.
Optimisation des paramètres du processus
Le moulage par injection de précision nécessite une optimisation et une vérification répétées des paramètres du processus afin de trouver la meilleure fenêtre de traitement.
Réglage et surveillance des paramètres : la pression et la vitesse d’injection, la température du moule et la durée de refroidissement doivent être réglées avec précision et surveillées en temps réel pour garantir la stabilité du procédé.
Analyse des données et régulation en boucle fermée : des systèmes avancés de surveillance des procédés et d’analyse des données permettent d’analyser les données de production en temps réel et d’ajuster les paramètres du procédé par rétroaction.
Stabilité du processus
Garantir la qualité des produits est un défi majeur dans le domaine du moulage par injection de précision, car le processus est très sensible. Même un changement minime dans le processus peut perturber les dimensions et les performances du produit.
Répétabilité et constance : il faut s’assurer que chaque produit est identique d’un cycle à l’autre. Cela exige des équipements parfaitement stables et une maîtrise rigoureuse du procédé.
Impact de l’environnement : la température, l’humidité et la poussière peuvent perturber le procédé. L’environnement de production doit donc être rigoureusement maîtrisé.
Quels sont les facteurs environnementaux qui posent problème dans le moulage par injection de précision ?
Les principaux facteurs environnementaux sont les fluctuations de température, les niveaux d’humidité et la contamination par la poussière ou les particules. Ces facteurs peuvent entraîner des défauts tels que le gauchissement, des finitions de surface irrégulières et des imprécisions dimensionnelles. Il est essentiel de maintenir des conditions stables pour obtenir une grande précision dans les pièces moulées, en particulier dans les secteurs de l’automobile et de l’électronique.Contrôle de la température
Le processus de moulage par injection est fortement influencé par la température ambiante. C’est particulièrement vrai pour le moulage par injection de précision, où les fluctuations de température peuvent perturber le contrôle de la température du moule et du matériau, ce qui affectera la qualité des produits.
Environnement à température constante : pour réduire au minimum l’incidence de la température extérieure sur le procédé d’injection, l’atelier de production doit être maintenu à une température constante.
Maîtrise des fluctuations de température : des systèmes de climatisation et des équipements de chauffage surveillent et ajustent la température ambiante en temps réel afin de garantir la stabilité de l’environnement de production.
Contrôle de l’humidité
L’humidité affecte également le processus de moulage par injection, en particulier pour les matières plastiques hygroscopiques comme le nylon, où les variations d’humidité peuvent augmenter la teneur en eau du matériau, ce qui affecte la qualité du produit.
Environnement à humidité constante : le maintien d’un taux d’humidité constant dans l’atelier empêche l’humidité de l’air de perturber les matériaux et les procédés.
Équipements de déshumidification : les déshumidificateurs industriels régulent le taux d’humidité, contribuent à maintenir les matériaux au sec et assurent la stabilité des procédés.
Contrôle de la propreté
Le moulage par injection de précision exige une grande propreté de l’environnement de production, car la poussière et les impuretés peuvent entraîner des défauts de surface et des problèmes de performance dans les produits.
Salle blanche : aménagez une salle blanche afin d’empêcher la poussière et les autres contaminants de pénétrer dans le procédé de production.
Équipements de purification de l’air : utilisez des purificateurs d’air et remplacez régulièrement leurs filtres afin de maintenir la zone de production propre.
Quels sont les principaux défis en matière de contrôle de la qualité et d’inspection du moulage par injection de précision ?
Les principaux défis sont la variabilité des propriétés des matériaux, la complexité de la géométrie des pièces et la nécessité de disposer de techniques de mesure précises. Ces facteurs peuvent entraîner des défauts tels que des imprécisions dimensionnelles et des imperfections de surface. Des mesures efficaces de contrôle de la qualité sont essentielles pour garantir que les pièces moulées répondent à des spécifications rigoureuses, en particulier dans des secteurs tels que l’aérospatiale et les dispositifs médicaux.Système de contrôle de la qualité
Le moulage par injection de précision3 exige un système complet de gestion de la qualité, avec des contrôles rigoureux à chaque étape, depuis la réception des matières premières jusqu’à la livraison des produits finis.
Contrôle des matières premières : inspecter rigoureusement les matières premières reçues afin de vérifier qu’elles répondent aux exigences de qualité.
Maîtrise du procédé de production : surveiller en temps réel les paramètres du procédé pendant la production afin de détecter et de corriger rapidement toute anomalie.
Matériel et méthodes d’inspection
Disposer d’outils de contrôle haut de gamme et de méthodes scientifiques de pointe est essentiel pour garantir la qualité des produits.
Contrôle dimensionnel : vérifier que les dimensions d’un produit respectent les spécifications de conception à l’aide d’instruments de mesure ultraprécis, tels que des appareils de mesure laser ou des machines à mesurer tridimensionnelles.
Essais de performance : vérifier que les produits remplissent bien leur fonction, par exemple qu’ils résistent à des températures élevées si cette propriété fait partie de leurs caractéristiques annoncées.
Contrôle de l’état de surface : examiner la surface des produits au microscope et à l’aide d’équipements d’inspection optique afin de vérifier l’absence de défauts ou de rayures.
Analyse et amélioration des données
Inspecter les données pour trouver les problèmes et améliorer les choses.
Collecte et analyse des données : mettre en place des moyens de recueillir les données pendant la fabrication afin de pouvoir les analyser et les exploiter.
Amélioration continue : utiliser les données pour faire évoluer nos méthodes, améliorer la qualité des produits et accélérer la production.
Quelles sont les compétences spécifiques dont les talents en moulage par injection de précision ont besoin ?
Les compétences clés des talents en moulage par injection de précision comprennent une solide compréhension des matériaux et de leurs propriétés, une expertise dans la conception et l’entretien des moules, une connaissance du fonctionnement et de la programmation des machines, ainsi qu’une maîtrise des techniques de contrôle de la qualité. Des compétences supplémentaires peuvent comprendre des capacités de résolution de problèmes et une communication efficace pour collaborer avec des équipes interfonctionnelles dans diverses industries.Talents techniques
Le moulage par injection de précision requiert des talents techniques de grande qualité qui doivent non seulement comprendre les principes de base des processus de moulage par injection, mais aussi se tenir au courant des derniers développements technologiques et du fonctionnement des équipements.
Connaissances professionnelles : les ingénieurs en moulage par injection doivent posséder de solides connaissances en science des matériaux, en génie mécanique et en commande des automatismes.
Expérience pratique : acquérir une bonne connaissance des différents matériaux et des méthodes d’optimisation des paramètres du procédé grâce à une pratique prolongée et à l’expérience accumulée.
Formation et apprentissage
Nous améliorons continuellement les compétences et les connaissances de notre personnel technique grâce à des programmes de formation réguliers.
Formation interne : nous organisons régulièrement des formations techniques au sein de l’entreprise afin de partager les dernières connaissances en matière de technologies et de procédés.
Apprentissage externe : nous encourageons notre personnel technique à participer à des échanges et à des formations externes afin de suivre les tendances du secteur et les technologies les plus récentes.
Quels sont les progrès attendus dans le développement futur du moulage par injection de précision ?
Les progrès attendus comprennent l’intégration de matériaux avancés, l’amélioration de l’automatisation et l’adoption des technologies de l’Industrie 4.0. Ces évolutions accroîtront la précision, réduiront les déchets et raccourciront les cycles de production4. Les principales tendances portent également sur des pratiques respectueuses de l’environnement et des solutions de fabrication intelligente qui optimisent l’utilisation des ressources.Fabrication intelligente
En raison des avancées observées dans l’industrie 4. 0, l’utilisation de la fabrication intelligente dans le domaine du moulage par injection de précision s’est développée. L’intégration de machines intelligentes et de systèmes d’analyse des données tend à améliorer l’efficacité des processus de production et la qualité des produits fabriqués.
Équipements d’automatisation : adopter des presses à injecter intelligentes, des robots et d’autres équipements automatisés afin de mettre en place des procédés de production entièrement automatisés et intelligents.
Analyse des mégadonnées : utiliser les technologies de mégadonnées pour analyser et traiter les vastes volumes d’informations générés tout au long de la production, afin d’optimiser les paramètres du procédé et l’étalonnage des équipements.
Application de nouveaux matériaux
Les progrès de la science des matériaux ont permis l’utilisation d’une gamme plus large de matériaux dans le moulage par injection de précision. Ces matériaux offrent de meilleures propriétés et peuvent être utilisés pour répondre à une plus grande variété de besoins.
Plastiques haute performance : les plastiques haute performance tels que le PEEK et le LCP5 sont de plus en plus utilisés. Ils offrent une résistance mécanique, thermique et chimique supérieure à celle des matériaux des générations précédentes, ce qui les rend adaptés aux applications les plus exigeantes.
Matériaux fonctionnels : cette autre catégorie connaît également une forte croissance. Un nombre croissant de produits intègre des plastiques conducteurs d’électricité ou de chaleur, dont les propriétés spécifiques répondent aux besoins particuliers des secteurs électronique et électrique.
Fabrication écologique
L’industrie manufacturière se dirige vers la fabrication écologique et le moulage par injection de précision suit la même voie. En améliorant les processus et les équipements, nous pouvons réduire la consommation d’énergie et la production de déchets tout en assurant la protection de l’environnement et en atteignant les objectifs du développement durable.
Équipements économes en énergie : utiliser des presses à injecter et des équipements auxiliaires à haut rendement énergétique afin de réduire la consommation d’énergie.
Recyclage des déchets : mettre en place des systèmes de recyclage et de réutilisation afin de réduire l’impact environnemental des déchets.
Conclusion
Le moulage par injection de précision est un procédé de fabrication de haute précision et de grande complexité6. Sa difficulté tient à la maîtrise rigoureuse qu’il exige sur les technologies, les matériaux, les équipements, le procédé et l’environnement. L’optimisation continue de la conception des moules, du choix des équipements, des paramètres du procédé et du contrôle qualité, associée à l’introduction de technologies avancées de fabrication intelligente et de nouveaux matériaux, permet de surmonter ces difficultés, d’étendre les applications du moulage par injection de précision et de favoriser le développement de nombreux secteurs.
L’augmentation de la précision et de la complexité des pièces constitue un défi pour le moulage par injection de précision en raison de contraintes techniques, matérielles et environnementales. Les moules sont souvent conçus pour produire des pièces à parois épaisses, et les limites des matériaux doivent être prises en compte pour atteindre les objectifs de conception et de qualité. Grâce à des outils de fabrication intelligente de pointe et à des matériaux adaptés, nous proposons des services de moulage par injection de précision offrant l’exactitude requise dans de nombreux secteurs. Faites confiance à ZetarMold pour un moulage par injection de précision fondé sur une qualité exceptionnelle, une fiabilité absolue et la créativité. Consultez notre guide complet du moulage par injection pour obtenir une vue d’ensemble complète.
-
