大量金型鋼ソリューション

信頼性が高く、多目的な産業用途のための耐久性のあるスチールの大量射出成形ソリューションをご覧ください。

機械部品を備えた金属製の工業用金型。

大量射出成形のためのリソース 耐久性のある金型鋼ソリューション

高生産性射出成形用鋼とは?

高生産性射出成形金型用鋼とは、高生産性射出成形工程における長時間の生産サイクル(通常10万サイクル以上)に耐える金型を製造するために設計された特殊な鋼種を指します。これらの鋼は、耐久性、耐摩耗性、熱安定性を最優先し、繰り返し使用されても精度を維持します。

1.高生産量金型用鋼の主な特徴:

高い耐摩耗性: 成形サイクルの繰り返しによる摩耗力に耐える(例えば、S7鋼は50万サイクルを超える金型に優れた耐摩耗性を提供する)。

熱安定性: 高温条件下でも寸法精度を維持(例えば、H13工具鋼は硬度を保ち、熱疲労に強い)。

硬度と靭性のバランス: P20のようなプリハードン鋼は中程度の生産には万能であり、S7は大型金型に優れた靭性を提供する。

耐食性: 420ステンレス鋼のような鋼種は、硬度は犠牲になるが、湿気にさらされる金型(医療や食品産業など)に使用される。

2.一般的な大量生産鋼種:

素材 主要物件 代表的なアプリケーション
S136(スタバックス) 耐食性、鏡面仕上げ 医療機器、光学レンズ
NAK80 高研磨性、プリハードン 自動車トリム、家電
H13 (8407) 耐熱疲労性 高温エンジニアリングプラスチック
718H コストとパフォーマンスのバランス 汎用大量生産部品
Cr12MoV 極めて高い耐摩耗性 研磨剤入り素材(GF-PAなど)

3.応用シナリオ:

自動車部品 高強度S7を使用したロングラン部品。

エレクトロニクス・ハウジング 耐熱金型用H13。

医療機器 耐食性に優れた420ステンレス製。

4.選考要因

生産量: 10万サイクル以上ならS7/H13を、10万サイクル未満ならP20を選ぶ。

素材の複雑さ: 高級鋼(S7など)は複雑な形状に適している。

コスト: H13のようなプレミアムグレードは、金型の寿命を延ばすためのコストに見合う。

製造工程で使用される高精度の工業用金型。

大量生産と少量生産の射出成形用鋼:主な違い

大量生産用と少量生産用の射出成形用鋼の基本的な違いは、材料特性、コストの考慮、および用途固有の要件によって要約することができます。以下は、業界の慣行と材料特性に基づいた構造的な比較です:

1.材料の硬度と耐摩耗性:

大量生産金型: 高硬度(HRC 45-55+)で、数百万サイクルに耐える卓越した耐摩耗性を持つ鋼が必要。例

- 718H(プリハードン鋼、HRC 33-37)。

- S136/S136H(HRC30-35、医療/光学用途向け耐食性)。

- NAK80(高精度部品用高光沢鋼)。

少量生産金型: 極端な耐久性よりも加工性を優先する。一般的な選択肢:

- P20鋼(プリハードン、HRC 28-32)。

- DF2油硬化鋼(低価格、10万サイクル未満に最適)。

2.耐食性:

大量生産金型: 酸性の副生成物を放出するPVC、POM、医療用プラスチックの成形には、耐食性のためにクロムリッチ鋼(S136H、M316など)を使用する。

少量生産金型: コスト削減のため、高度な耐食性を持たない標準鋼(PX88など)を選ぶことが多い。

3.熱安定性と熱処理:

大量生産金型: 熱伝導率が高く、高温で軟化しにくい鋼材が必要 (例:ホットランナーシステム用の8407)。プリハードン鋼(718Hなど)は、加工後のひずみを最小限に抑える。

少量生産金型: より簡単な冷却チャンネル加工には、非熱処理または軟質鋼(MM30/MM40ベリリウム銅など)を使用する。

4.アプリケーション固有の要件:

ハイボリューム: 自動車/電子機器用金型には、高い剛性と耐疲労性のためにNAK80またはLD鋼が使用されます。透明部品には高研磨鋼(M316など)が必要です。

ローボリューム: 試作品や小ロットの加工には、より速く加工できるアルミニウム合金や軟鋼を使用する。

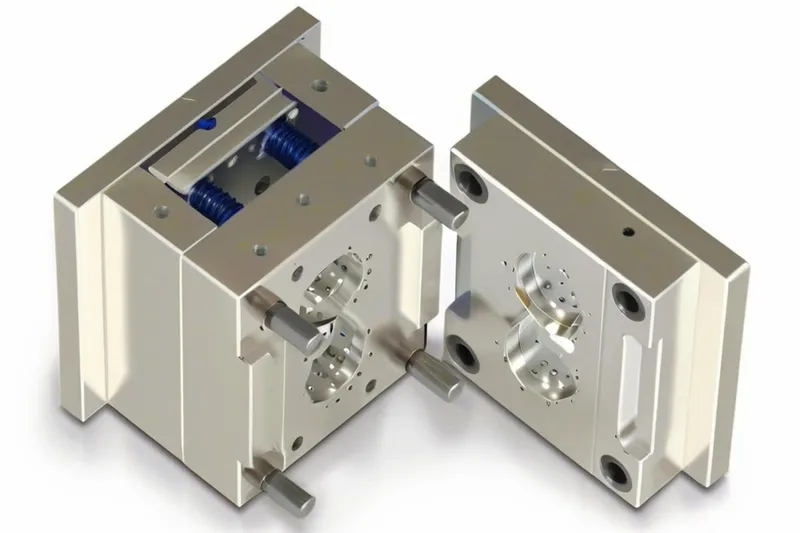

製造用の詳細なキャビティを示す射出成形用金型の2つの部分。

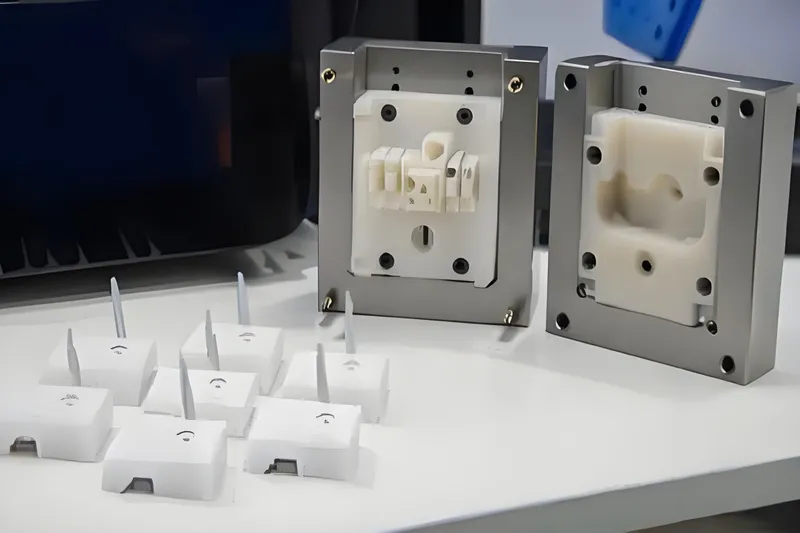

テーブルの上に置かれた射出成形金型とサンプルピース。

大量生産に適した金型鋼を選ぶには?

大量射出成形に適した金型用鋼材を選択するには、業界の慣行と材料特性に基づいて、以下の重要な要因と推奨材料を考慮してください:

1.耐摩耗性と硬度:

大量生産には、プラスチックの流動による長時間の摩擦に耐える優れた耐摩耗性を持つ材料が必要です。

- ターゲットの硬度 HRC 50-62(熱処理後)。例

Cr12MoV (HRC 58-62): 研磨性プラスチック(ガラス繊維強化ポリマーなど)に対する高い耐摩耗性。

- H13 (8407): 靭性と適度な耐摩耗性を兼ね備え、高温成形サイクルに適している。

2.耐食性:

酸性ガスを放出する素材(PVC、POMなど)には不可欠。

- S136(スタバックス): 耐食性に優れ、鏡面研磨が可能な医療・光学部品用ステンレス鋼。

- 420 修正 軽度の腐食環境向けの低コストな代替品。

3.熱安定性:

繰り返し熱応力による変形を避ける。

- NAK80: 熱安定性と研磨性に優れたプリハードン(HRC 38-41)で、高光沢の自動車/消費者部品向け。

- 718H: プリハードン(HRC 36-38)、中程度の熱負荷に対応するコストパフォーマンスの高い。

4.機械加工性とメンテナンス:

複雑な形状には加工しやすい鋼材が必要です。

- P20: 軟質プリハードン鋼(HRC 28-32)、プロトタイピングおよび少量から中量の生産用。

- NAK80: 被削性を向上させるため、銅/アルミニウムを配合。

5.コスト効率:

パフォーマンスと予算のバランスをとる。

- 718HとP20は初期費用が安い。

- S136とNAK80は、要求の厳しい用途において、長寿命でより高いコストを正当化する。

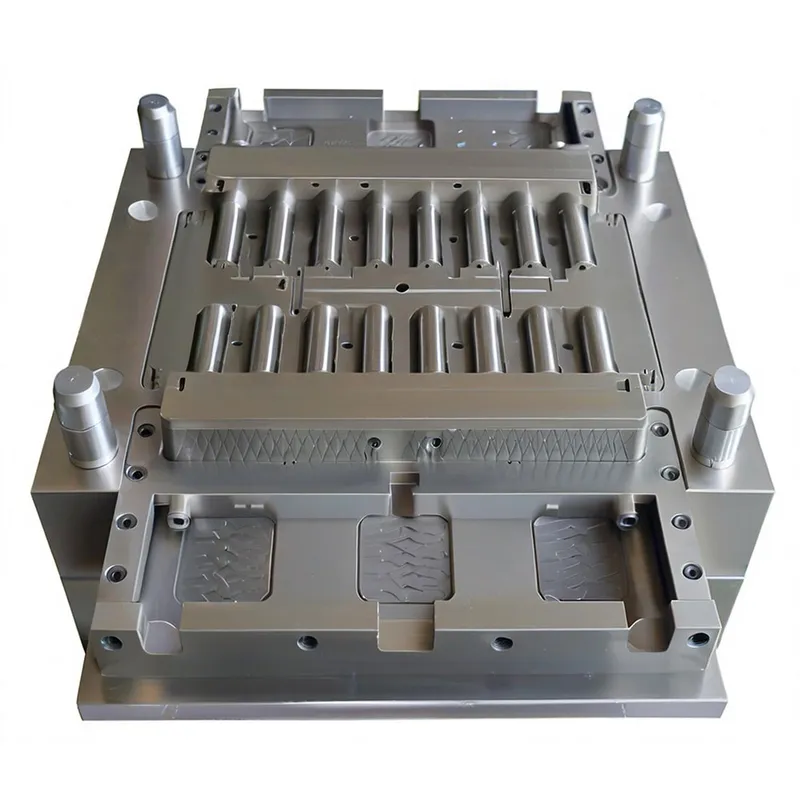

複雑なデザインと複数のパーツを備えたシルバーのメタルモールド。

射出成形用鋼の大量生産に依存する産業

高性能射出成形金型用鋼ソリューションは、その高い耐摩耗性、耐高温性、長寿命、高速成形能力により、以下の業界で広く使用されています:

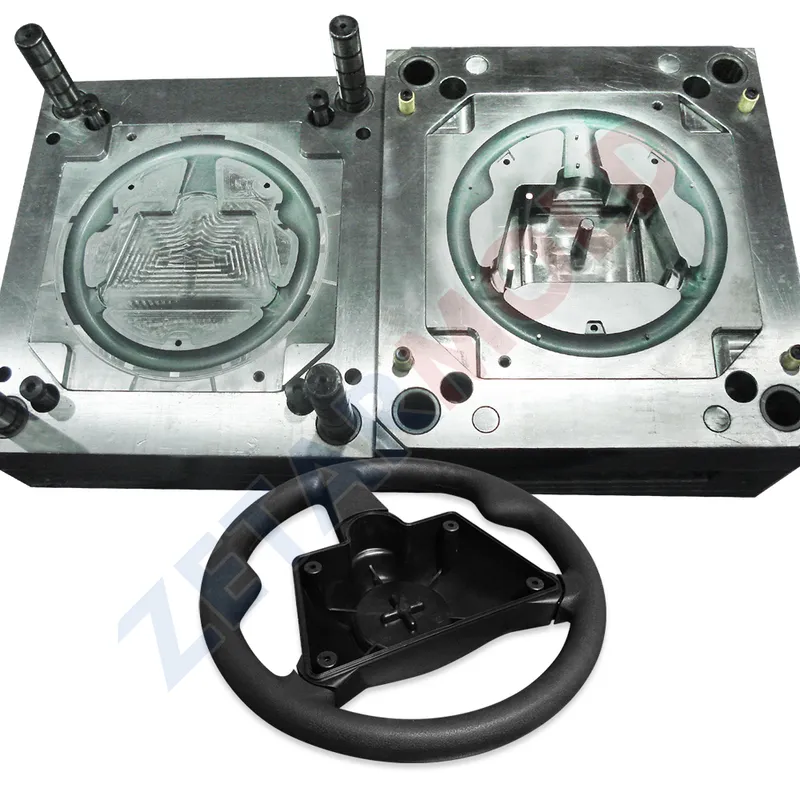

ステアリング・ホイールを製造するための金型と、完成したステアリング・ホイールを手前に置いた状態。

1.自動車製造:

応用シナリオ: 電気自動車用のダッシュボード、バンパー、内装部品、バッテリーモジュール筐体などの高強度プラスチック部品の生産。

需要特性: 強力な耐食性と優れた寸法安定性を備えた金型による精密な高周波生産が必要。

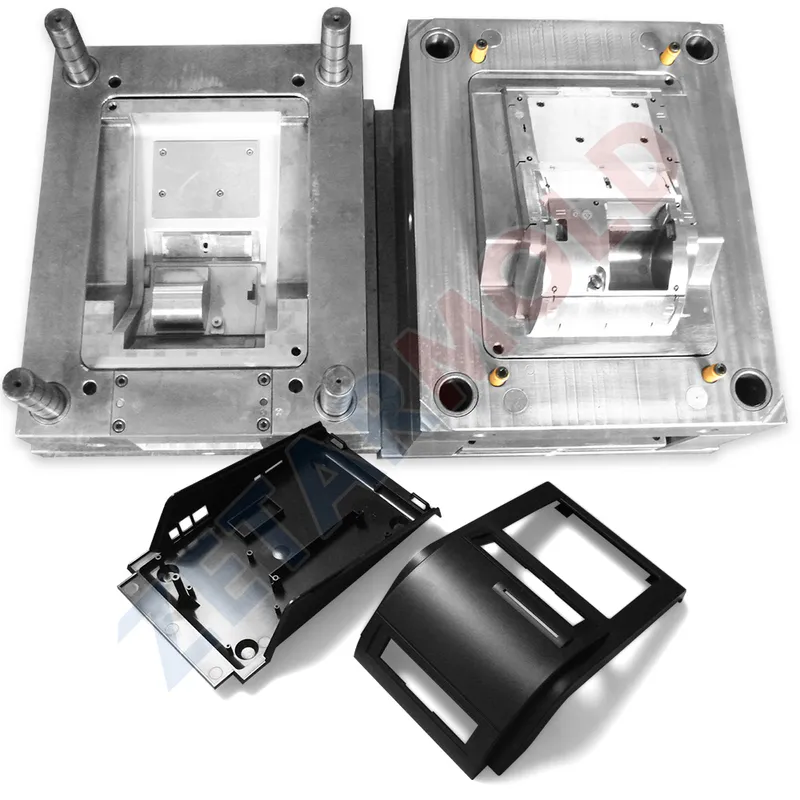

射出成形用金型。2つの独立した金型部品が、成形されたプラスチック部品とともに展示されている。

2.家電製品:

応用シナリオ: スマホやパソコンの筐体、コネクター、充電器、各種スマートホームデバイスなどのプラスチック部品を製造。

需要特性: 迅速な変更、滑らかな表面、複雑な薄肉設計をサポートする金型を使用して、迅速な製品の反復が必要です。

プラスチックのプリフォームを作るための緑色の射出成形用金型で、手前に透明なプラスチック部品がいくつか展示されている。

3.医療機器:

応用シナリオ: 注射器、輸液コネクター、試薬ボックス、機器筐体などの医療用プラスチック部品の製造。

需要特性: 清潔さ、耐薬品性、高い安全基準を保証する金型と医療グレードの材料適合性が必要。

複雑な部品の製造用に設計された複数のキャビティを持つ金属射出成形金型の詳細図。

4.日用消費財:

応用シナリオ: 飲料ボトルキャップ、食品容器、化粧品ボトル、使い捨て食器など

需要特性: 金型は、透明/着色プラスチックの視覚効果をサポートするために、高速生産(毎分数百サイクルなど)に適応し、長期間にわたって表面の清浄度を維持しなければならない。

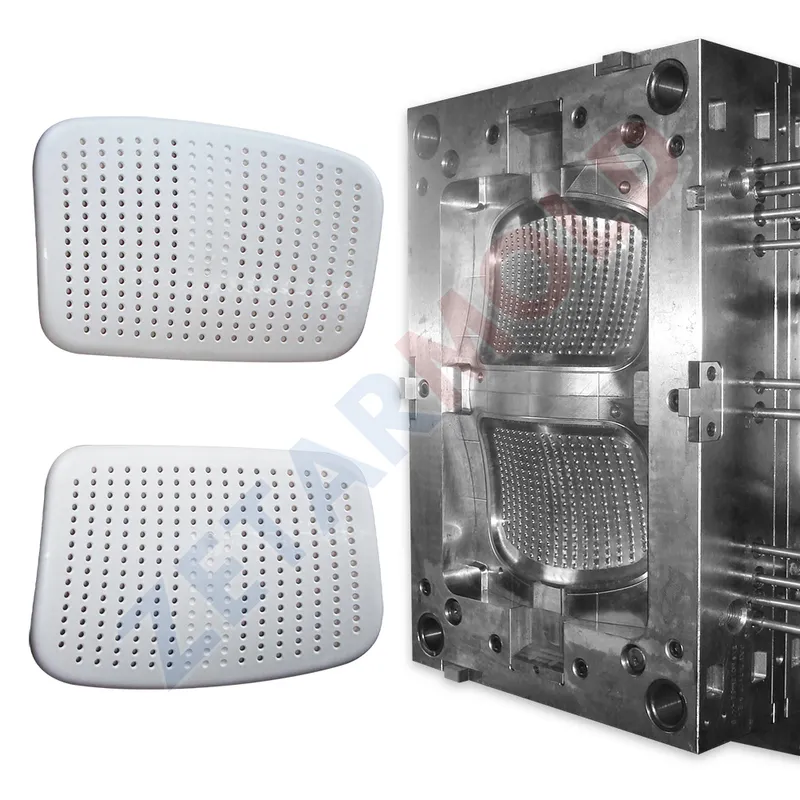

金型と2つの白い穴あきプラスチック部品を示す画像。

5.産業機器:

応用シナリオ: パイプ継手、断熱部品、ソーラーパネルブラケット、ケーブルシースなど

需要特性: 金型はエンジニアリングプラスチック(PA66、PPSなど)の高温・高圧の加工環境に耐え、部品の長期耐久性を確保しなければならない。

なぜ量産金型は時間がかかるのか?リードタイムを短縮するには?

金型用鋼の大量生産は、その複雑な製造工程とサプライチェーンの力学により、しばしばリードタイムの延長に直面する。以下は、その理由と最適化戦略について、業界慣行からの洞察を統合して構造的に分析したものである:

1.複雑な生産プロセス:

金型用鋼は、鍛造、熱処理、表面研磨など多段階の精密加工と厳しい品質管理が要求される。例えば、M2高速度鋼の場合、硬度と耐摩耗性を確保するため、焼入れ(1,190~1,230℃)と焼戻しを繰り返す精密な温度管理が要求されます。

大規模生産は、特に真空製錬やEDM加工のような特殊なプロセスにおいて、設備のスケジューリング競合を増幅させる。

複雑な部品と赤いコネクターを備えた金属射出成形金型。

2.材料と工具の制約:

高性能合金(例:H13、3Cr2W8V)は、特定の原料調達と厳密な化学組成管理が必要である。輸入材料や希少合金は、しばしば供給のボトルネックに直面する。

大量生産では工具の消耗が激しく、頻繁な交換が必要となり、ダウンタイムが長くなる。例えば、放電加工の電極や切削工具は、高負荷がかかると劣化が早くなります。

3.サプライチェーンの断片化:

サプライヤー(原材料の遅れなど)、メーカー、ロジスティクス・プロバイダー間の一貫性のない調整が、スケジュールを混乱させる。季節的要因(風力発電タワーの生産ピークなど)が遅延を悪化させる。

品質問題(材料の欠陥や寸法誤差など)は、しばしば手直しを必要とし、リードタイムを延長させる。

量産型鋼の性能をどう評価するか?

量産射出成形用金型鋼の実際の性能を検証するためには、ラボ試験と生産シミュレーションを組み合わせた体系的なアプローチを実施する必要がある。ここでは、検索結果から業界の慣行と技術仕様に基づいた構造化された検証フレームワークを紹介する:

1.機械的・物理的特性試験

引張/圧縮/曲げ試験: 万能試験機を用いて降伏強さ(≥1,500 MPa)と弾性率を検証し、金型応力条件をシミュレートする。

硬度の等級付け: ロックウェル(HRC)、ビッカース(HV)、ブリネル(HB)試験を実施し、硬度が規格に適合していることを確認する(例えば、耐摩耗要件にはHRC50以上)。

衝撃靭性: シャルピー/アイゾット試験を用いて、急激な荷重変化に対する破壊抵抗を評価する。

2.微細構造解析:

金属組織検査 顕微鏡を使って、結晶粒の均一性、炭化物の分布、気孔などの欠陥を評価する。

熱処理バリデーション: 相転移(例:H13鋼のマルテンサイト形成)をチェックすることで、焼入れ/焼戻しの効果を確認する。

3.耐食性と耐摩耗性:

塩水噴霧試験: M316のような高クロム鋼の防錆性能を検証するために、腐食環境(PVC加工など)をシミュレートする。

研磨能力: 10,000#鏡面レベル以上の表面仕上げをテストする。

4.熱安定性の検証:

熱サイクル試験: サンプルを160~300℃のサイクル(注入温度に合わせる)にさらし、寸法安定性をチェックする。

熱偏向測定: 持続的な熱負荷による変形が0.1%未満であること。

5.生産シミュレーション:

プロセスモニタリングによる金型トライアル:

- 事前に較正されたテストキャビティを使用して、50k~100kショット後の摩耗パターンを追跡。

- 射出力の一貫性を監視する(許容誤差±5%)。

マテリアルフロー分析: 圧力センサーを使用して、高速射出中のスチールの流動抵抗を検証する。

6.長期的なパフォーマンス追跡:

バッチ一貫性チェック: 複数の製造バッチの主要な指標(硬度のばらつき3HRC以下など)を比較します。

フィールド故障分析: バリデーションプロトコルを改良するために、引退した金型のクラックやピッティングの根本原因を文書化する。

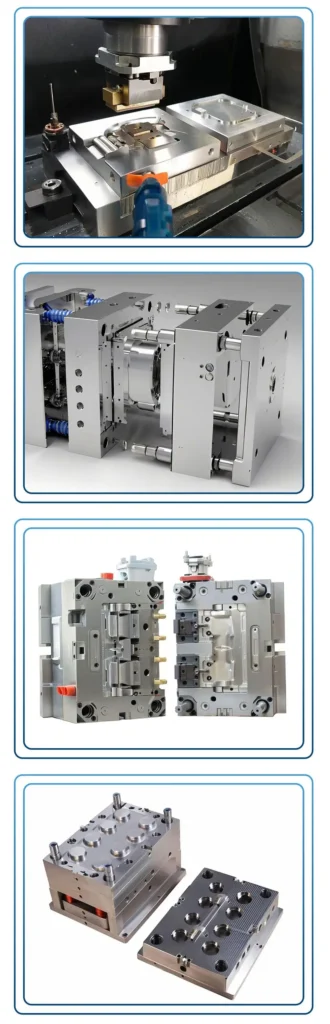

CNCマシンの工程や様々な金型部品など、金属機械部品や金型の様々な画像。
明るい背景の上から見た、仕切りのある2つの黒いプラスチック製収納ボックス部品。
