射出成形とダイカストの違いとは？

射出成形とダイカストは、機械的に似て見えるため頻繁に比較されます。どちらも溶融材料を高圧で精密鋼製金型のキャビティへ射出し、二次加工を最小限に抑えたニアネットシェイプ部品を製造し、大量生産向けの多数個取りにも対応します。しかし、加工する材料が熱可塑性樹脂と金属で異なるため、部品特性、経済性、適用分野には根本的な違いがあります。このガイドでは、プロジェクトに適した工程を選択できるよう、関連するすべての比較項目を解説します。

射出成形とは何か、どのような部品を生産できるか？

ZetarMoldでは、射出成形が事業の中核です。これは、極めて高い一貫性で高精度部品を生産するために、数十年にわたり改良してきた製造プロセスです。工程は、射出成形機のホッパーに小さなプラスチックペレットを供給することから始まります。ペレットを液状、つまり溶融状態になるまで加熱します。次に、大型の往復スクリューが、この溶融プラスチックを極めて高い圧力で特注金型（ツール）に射出します。金型は最終部品を反転した形状です。プラスチックが金型キャビティを完全に満たすと、圧力を保持したまま冷却し、目的の形状に固化させます。最後に金型が開き、完成部品が取り出され、次のサイクルが始まります。この一連の工程は数秒から数分で完了し、大量生産を可能にします。

射出成形の汎用性は、膨大な材料選択肢によって支えられています。当社では数千種類のポリマーを扱っており、主に熱可塑性樹脂^{と熱硬化性樹脂に分類されます。熱可塑性樹脂1}とは、ABS、ポリカーボネート、ナイロン、ポリプロピレンのように、繰り返し溶融・固化できるプラスチックです。そのためリサイクル性が高く、幅広い用途に適しています。一方、熱硬化性樹脂は加熱によって化学変化を起こし、再溶融できませんが、優れた耐熱性と構造的完全性を備えます。当社が生産する部品は非常に多岐にわたり、ほぼあらゆる業界に及びます。複雑な自動車内装部品や人命を支える医療機器ハウジングから、日常的な家電筐体、ボトルキャップ、精密ギアまで製造しています。このプロセスの長所は、複雑な形状、微細なディテール、優れた表面仕上げを金型から直接作り出せる点です。二次加工を最小限に抑え、最初の1個から100万個目まで高い再現性を確保できます。

ダイカストとは何で、特定用途で代替不能なのはなぜですか？

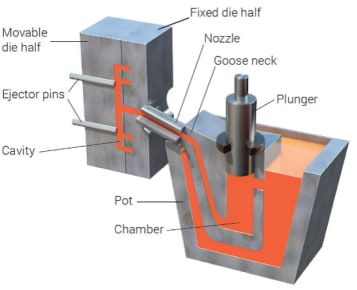

当社の専門はプラスチックですが、金属からプラスチックへの部品転換を検討する顧客と頻繁に協働するため、ダイカストも深く理解しています。ダイカストは、射出成形の高温・金属版と考えるとよいでしょう。基本原理は似ており、溶融材料を高圧で金型（この場合は「ダイ」）へ押し込みます。ただし、プラスチックペレットの代わりに、通常はアルミニウム、亜鉛、マグネシウムなどの非鉄金属合金を原料とします。提携工場では、大型炉で金属インゴットを溶かして液体にします。この溶融金属をひしゃくで、または直接ショットチャンバーへ送り、プランジャーが非常に高い速度と圧力で焼入れ鋼製ダイへ射出します。金属は急速に冷却・固化し、ダイが開いて、一般に鋳物と呼ばれる完成金属部品を排出します。

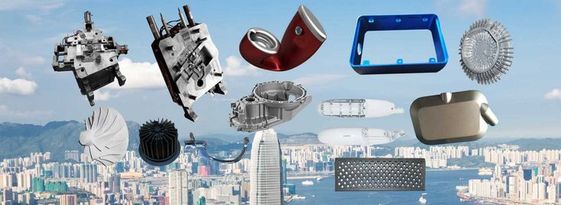

では、ダイカストが代替不可能なのはなぜでしょうか。当社の経験では、高度なエンジニアリンググレードを含むプラスチックでも匹敵しにくい特性に行き着きます。ダイカスト部品は強度、剛性、硬度に優れています。使用温度範囲がはるかに広く、エンジン、モーター、その他の熱源付近の部品に不可欠です。もう一つの大きな利点は、材料本来の導電性とEMI/RFIシールド性能です。これは、ハウジングや筐体内の繊細な電子機器を保護するうえで重要です。極めて高い耐久性、重荷重下での寸法安定性、無垢金属の高級感を求める用途では、ダイカストが唯一現実的な大量生産工程になることも少なくありません。エンジンブロック、トランスミッションハウジング、電子機器用ヒートシンク、電動工具ケース、複雑な金物などに使用されています。プラスチックでは対応できない可能性がある、最も厳しい構造・熱課題に対し、優れた堅牢性と放熱性を提供する定番の選択肢です。

二つの工程では、部品強度と重量をどう比較できますか？

これは、当社がお客様と話し合う最も基本的なトレードオフの一つです。純粋な強度、硬度、剛性では、ほぼ常にダイカスト金属部品が優位です。アルミニウムや亜鉛合金などの金属は、最も堅牢なプラスチックよりも本質的に高い引張強度と弾性率を備えています。用途に高い構造荷重、極端な衝撃力が伴う場合や、物理的応力下で厳しい公差を維持する必要がある場合、通常は金属部品が第一選択になります。エンジンマウント、シャーシ部品、産業機械筐体などがその例です。金属構造は、ポリマーだけでは実現が難しい耐久性と耐衝撃性を提供します。特に高温では、金属材料はプラスチックのように荷重下でクリープしたり変形したりしません。

しかし、比強度に注目すると状況は大きく変わります。ここに、射出成形メーカーである当社が大きな価値を提供できる理由があります。プラスチック部品は金属製部品より大幅に軽く、重量が2分の1から6分の1になることも珍しくありません。自動車、航空宇宙、携帯電子機器などの業界では、軽量化が最重要の設計目標です。燃費向上、バッテリー駆動時間の延長、使いやすさの改善に直結するためです。当社は、先進的な高性能ポリマーを用いて部品を再設計する金属からプラスチックへの置換プロジェクトに頻繁に携わっています。ガラス繊維または炭素繊維強化ナイロン、PEEK、液晶ポリマーなどを使えば、部品重量を大幅に削減しつつ、用途に必要な強度と剛性を実現できる場合が多くあります。したがって、ダイカスト²部品は絶対的な強度では上回るとしても、適切に設計されたプラスチック部品は多くの場合「十分に強く」、軽量という大きな利点があります。最終的な選択は、製品の性能指標として絶対強度と最適化された比強度のどちらが重要かによって決まります。

射出成形とダイカストの金型費と納期の違いは？

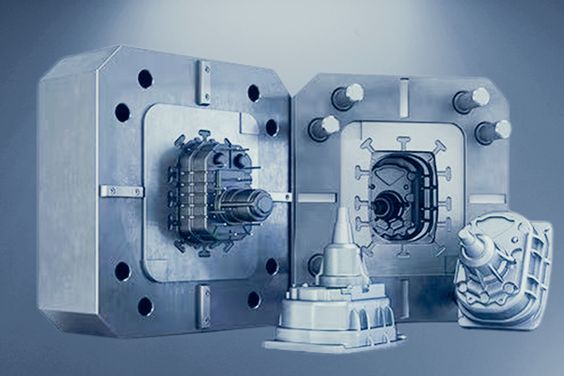

金型またはダイという専用工具への初期投資は、両工法で最も重要な財務上の検討事項であり、当社が各プロジェクトの開始時に詳しく協議するテーマです。当社工場ではこれらの工具を製作・保守しており、どちらも多額の費用を要する複雑な精密機器です。しかし、明確な違いがあります。一般に、ダイカスト金型は射出成形金型より高価です。これにはいくつかの理由があります。ダイカスト金型は、溶融プラスチックよりはるかに高温の溶融金属による熱衝撃と浸食力に耐えるため、極めて高級な熱処理済み工具鋼で製作しなければなりません。金型内の冷却システムも、この強烈な熱を効果的に管理するため、通常はより複雑で堅牢です。また、金型に必要な鋼材が非常に硬いため、機械加工、研磨、仕上げにより多くの時間と専用設備を要します。

一方、当社の量産用射出成形金型も硬化鋼（P20やH13など）で製作しますが、選択肢にはより柔軟性があります。試作や少量生産では、より軟らかいアルミニウムで金型を製作でき、加工費と加工時間を大幅に削減できます。これにより、顧客は高価な鋼製金型に投資する前に、費用対効果の高い方法で設計を検証できます。同等条件、つまり各工程で同程度のサイズと複雑さを持つ部品向けの量産鋼製金型を比較すると、ダイカスト金型は同等の射出成形金型より20%～50%高くなることが分かっています。このコスト差はリードタイムにも影響します。より硬い材料と複雑な熱管理という、金型を高価にする要因が製作期間も延ばします。当社では量産用鋼製射出成形金型の納期を通常6～12週間と見積もりますが、同様の部品向けダイカスト金型は10～16週間、場合によってはそれ以上かかります。この長いリードタイムは、プロジェクト日程と市場投入期間の算定における重要な要因です。

射出成形とダイカストでは材料の選択肢がどう異なりますか？

この2つの工程における材料選定の違いは、些細なものではありません。製品で実現できることを根本から決める大きな隔たりです。当社の射出成形施設では、ほぼ無限ともいえる材料ライブラリを扱っています。市販のプラスチック樹脂は数万種類あり、それぞれに添加剤、充填材、着色剤を加えて、目的の特性を正確に実現できます。無限の食材庫を持つ料理人のようなものです。柔軟な部品が必要なら熱可塑性エラストマー（TPE）を使えます。水晶のような透明性が必要ならポリカーボネートやアクリルを使います。極めて高い強度と耐熱性が必要なら、PEEKやガラス繊維強化Ultemを選べます。低価格の消費財にはポリプロピレンやポリエチレンがあります。これらの基材樹脂に、剛性向上用のガラス繊維、強度と導電性向上用の炭素繊維、寸法安定性向上用の鉱物、または安全規格対応用の難燃剤を加えることもできます。さらに、成形機で着色濃縮材を混合することで、想像できるほぼあらゆる色を実現でき、欠けたり摩耗したりしない材料着色の部品を作れます。

一方、ダイカストで選べる材料ははるかに限定されます。この工程は非鉄金属合金に限られ、最も一般的なのはアルミニウム、亜鉛、マグネシウムです。これらの系列にも異なるグレードと合金（A380アルミニウム、ZAMAK 3亜鉛など）がありますが、実現可能な物性の範囲はプラスチックよりはるかに狭くなります。ダイカスト部品を柔軟、透明、ソフトタッチな材料にすることはできません。固有の特性は金属そのもので、強く、剛性が高く、導電性があり、重いというものです。最終部品の色は金属自体の色になります。望ましい色、質感、耐食性は、塗装、粉体塗装、アルマイト処理、めっきなどの後加工で付与する必要があります。これらの二次加工は製造工程に時間、コスト、複雑さを加えます。プラスチック筐体の製品が多い主な理由はここにあります。望ましい特性と成形着色を備えた材料を最初から選べることは、設計自由度と生産効率の両方で大きな利点です。

サイクルタイム、生産数量、部品単価はどのように異なるか？

大量生産へ移行する際は、効率がすべてです。当社の工場では効率を秒単位で測定しており、ここで射出成形が真価を発揮します。1個または1ショット分の部品を生産する総時間であるサイクルタイム³は、通常、ダイカストより射出成形のほうが大幅に短くなります。小型から中型のプラスチック部品なら、多くの場合15～60秒で成形できます。プラスチックは融点が低く、熱伝達効率も低いため、金型内で比較的速く冷えて固化します。一方、ダイカストははるかに高温で行われます。溶融金属が持つ大量の熱エネルギーを除去する必要があるため、サイクル中の冷却工程が大幅に長くなります。さらに、離型を助けて金型を保護するため、サイクルごとに金型の両面へ潤滑剤を噴霧する場合が多く、各ショットに数秒が加わります。その結果、同等のダイカスト部品ではサイクルタイムが60秒から数分になることがあります。

このサイクルタイムの差は、生産量と部品単価に直接かつ大きな影響を与えます。どちらの工程も多額の金型投資を数万個、場合によっては数百万個の部品で償却する必要があるため、大量生産向けに設計されています。しかし射出成形の方が速いため、1台の成形機で1時間あたりにより多くの部品を生産できます。成形機稼働時間と人件費の固定費をより多くの製品に配分できるので、この高いスループットは部品単価の低下につながります。材料費も非常に大きな役割を果たします。価格は変動しますが、1kgあたりでは、多くの汎用・エンジニアリングプラスチックはアルミニウムや亜鉛合金より安価です。低い材料費に、短いサイクルタイム、塗装など必須の二次仕上げが不要であることを組み合わせると、射出成形部品の最終単価は、同等のダイカスト部品より大幅に低くなることが非常に多くあります。当社はお客様向けにこのようなコスト比較分析を常時行っており、成形の経済的優位性が決定要因となることがよくあります。

各工程における主な設計上の考慮事項は何ですか？

メーカーとして当社は製造性設計（DFM）を日々実践しています。射出成形とダイカストは一部の中核DFM原則を共有しますが、具体的なルールは溶融プラスチックと溶融金属の大きく異なる挙動で決まります。両工程とも共通要素への慎重な配慮が必要です。例えば当社は常に部品を次のように設計します

ダイカストから射出成形へ切り替えるメーカーが驚くことの多い実務上の利点は、後加工要件が大幅に減ることです。アルミダイカスト部品では通常、最終公差を得るためにバリ取り、ショットブラスト、多くの場合は機械加工が必要で、これらの工程によって部品総コストが15～30％増えることがあります。射出成形プラスチック部品は、滑らかで均一な表面のまま金型から取り出せるため、単純なゲート除去以外の二次加工が必要になることはほとんどありません。

射出成形とダイカストの選択では、材料選定も決定的な役割を果たします。ガラス繊維強化ナイロン、ポリカーボネート、PEEKなどの最新エンジニアリングプラスチックは、以前は金属が必要だった用途でアルミニウムを代替できます。これらの材料はアルミニウムに比べて40～60%軽量で、電気絶縁性を備え、コーティングやめっきなしで耐食性を発揮します。ZetarMoldでは、同じ機械的要件を満たしながら単価を大幅に下げるガラス繊維強化PA66部品へ、ダイカストアルミニウム製ハウジングを置き換える支援を行ってきました。

射出成形とダイカストの比較に関するよくある質問

ヒートシンク用途でプラスチックはアルミダイカストを代替できますか？ 高出力用途では代替できません。プラスチックの熱伝導率は0.1～0.5 W/(m·K)で、アルミニウムの96 W/(m·K)を大きく下回ります。窒化ホウ素、グラファイト、酸化アルミニウムを充填した熱伝導性プラスチック複合材は5～10 W/(m·K)に達し、低出力LED用途の受動的な放熱には役立ちますが、アルミダイカスト製ヒートシンクを必要とする高出力電子機器には不十分です。

EMIシールド筐体にはどちらのプロセスが適していますか？ アルミニウムと亜鉛のダイカストは導電性金属であるため、本来備わっているEMI/RFIシールド性能を発揮します。射出成形プラスチック筐体でシールド効果を得るには、二次的な金属化処理（電気めっき、導電性コーティング、金属スクリーンのインサート成形）が必要です。要求の厳しいEMI用途（GHz周波数で40 dB超のシールド）では、通常、シールド筐体にダイカストが選ばれます。

2つのプロセスで表面仕上げはどう異なりますか？ どちらも金型表面から良好な外観仕上げを得られます。射出成形では、SPI A1の鏡面からSPI D3の粗いテクスチャまで、より幅広い質感と装飾仕上げを金型から直接転写できます。ダイカストではRa 1.6～6.3 μmの表面が得られ、消費者の目に触れるアルミニウム部品には、ショットブラスト、アルマイト処理、粉体塗装などの追加仕上げがよく施されます。

ダイカストと射出成形を1つの部品に組み合わせることはできますか？ できます。インサート成形ではダイカスト金属インサートをプラスチックで包み、オーバーモールドではダイカストフレームの上にプラスチックを成形します。このハイブリッド方式は、電動工具の本体（金属製構造筐体を覆うプラスチックグリップ）、自動車用ミラーアジャスター（金属製マウント内のプラスチック機構）、精密コネクター（金属接点アレイを覆うプラスチック絶縁体）で一般的です。ZetarMoldは、ダイカスト金属インサートと精密射出成形プラスチックを一体化するインサート成形を得意としています。

構造ブラケットでは、どのような場合にダイカストではなく射出成形を選ぶべきですか？ 部品の軽量化が優先される場合、同等の剛性を得るためにリブを設計できる場合、電気絶縁性が必要な場合、スナップフィットやクリップの一体化で組立工程を省ける場合、または年間50,000個を超え、プラスチックの低い材料単価が有利になる場合は、射出成形を選びます。絶対強度、熱伝導性、EMIシールド、流体封止が必要で、利用可能なエンジニアリングプラスチックでは実現できない場合は、ダイカストを選びます。包括的な概要については、射出成形完全ガイドをご覧ください。

1. 熱可塑性樹脂：融点を超えて加熱すると軟化し、冷却すると化学変化を伴わずに固化するポリマーです。射出成形とリサイクルが可能で、はるかに高温の溶融状態で加工されるダイカスト用金属とは対照的です。 ↩

2. ダイカスト：溶融金属合金を高圧で硬化鋼製金型のキャビティに圧入し、寸法精度と表面仕上げに優れたニアネットシェイプの金属部品を製造するプロセスです。熱可塑性樹脂ではなく金属を扱う射出成形に相当します。 ↩

3. 射出成形プロセスの最適化：溶融温度、射出速度、保圧、冷却時間などのプロセスパラメーターを体系的に調整し、安定した部品品質と最大限の生産効率を実現することです。 ↩
