射出成形において、スプルーとランナーは溶融プラスチックを金型キャビティに導く重要な部品であり、製造工程の効率化に重要な役割を果たしている。

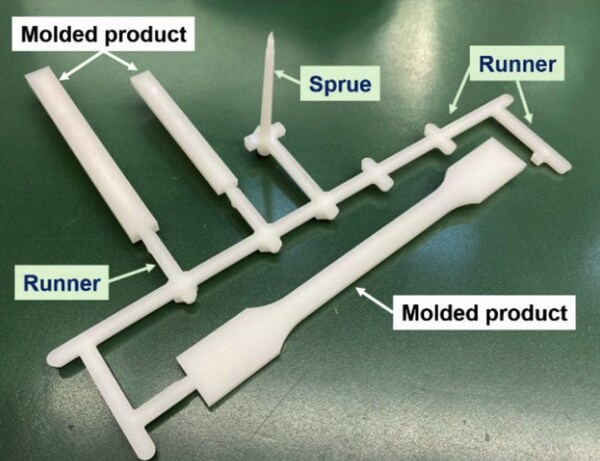

スプルーは、射出ユニットからランナーシステムへ溶融プラスチックを輸送する垂直方向の通路であり、ランナーは、金型内の複数のキャビティにプラスチックを分配する水平方向の通路です。スプルーとランナーの両方を適切に設計することで、無駄を大幅に削減し、サイクルタイムを改善することができます。

この概要ではスプルーとランナーを区別していますが、生産効率を高めるためには、これらの設計上の意味を理解することが極めて重要です。これらの要素を最適化することで、部品の品質向上とコスト削減にどのようにつながるか、さらに深く学んでください。

ゲートとランナーの基本コンセプトとは？

ゲートは金型へのプラスチックの進入を制御し、ランナーはプラスチックを異なるキャビティに導く流路の役割を果たします。ゲートとランナーを適切に設計することで、成形効率を高め、材料の無駄を省き、成形品全体の均一性を向上させることができる。一般的なゲートには、エッジゲート、ピンゲート、トンネルゲートなどがあり、それぞれ自動車、消費財、医療機器などの産業における特定の用途に適している。

スプルー

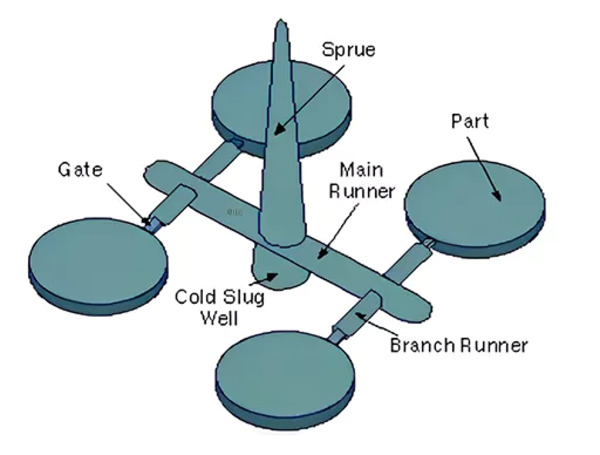

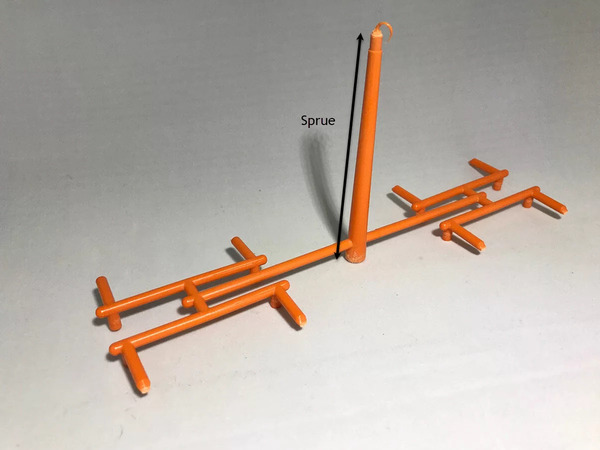

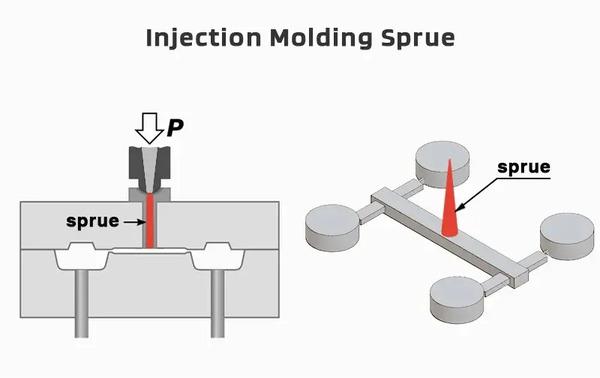

スプルー（スプルーブッシュ内のランナー）とは、射出成形機のノズルと金型内のランナーシステムをつなぐ射出成形金型の流路のことです。この流路は、溶融プラスチックが金型のキャビティに入る最初の入り口となり、一般的に円錐形をしています。スプルーの設計は、プラスチックの流れや圧力の分散方法、成形サイクルに直接影響するだけでなく、設計者は、熱と力の両方が加わったときに、これらの流路が確実に機能することを確認する必要があります。この工程でスプルーに不具合が生じると、すべての工程をやり直さなければならなくなります。

射出成形用金型ゲートは、射出成形プロセスにおいて、溶融プラスチックを金型キャビティに流入させる重要な部品です。ゲートは、成形される部品の特定の要件に応じて異なるタイプが使用されます。ここでは、射出成形用金型ゲートの主な種類を紹介します：エッジゲート（サイドゲート）、ピンゲート（ポストゲート）、サブマリンゲート（トンネルゲート）、ファンゲート、ダイヤフラムゲート、リングゲート、タブゲート、スプルーゲート、ホットランナーゲート、カシューゲート。

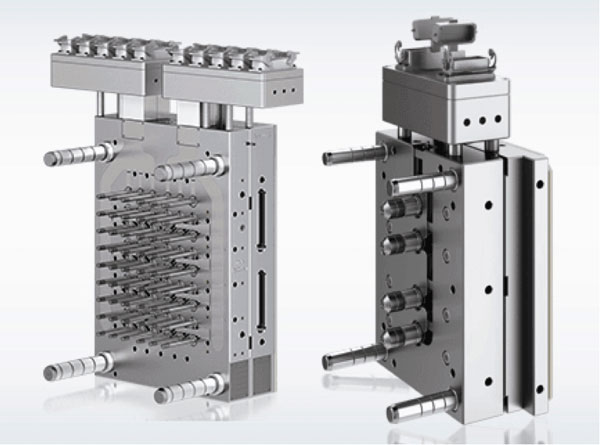

ランナー

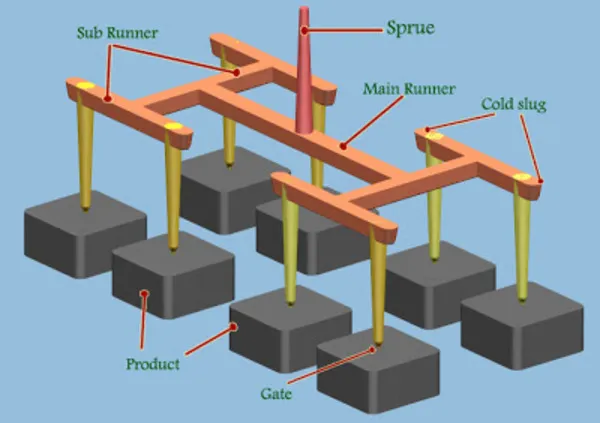

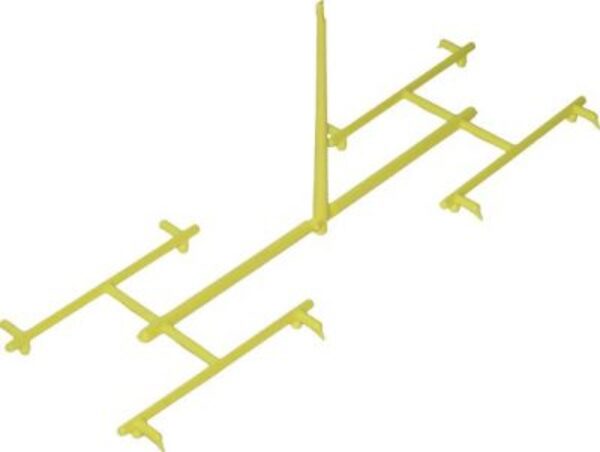

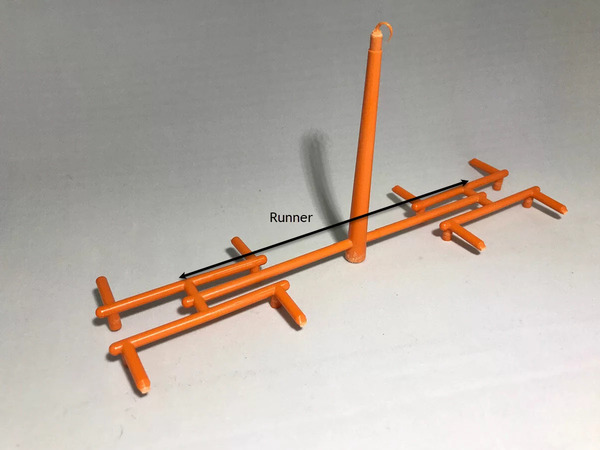

ランナーは、スプルーと金型内の各キャビティをつなぐ役割を担っています。ランナーの仕事は、溶けた材料がすべてのキャビティに均等に流れるように誘導することです。ランナーシステムには、一般的にホットランナーシステムとコールドランナーシステムの2種類があります。ランナーを作成する際には、材料が冷却されすぎたり、途中で圧力が低下したりすることなく、すべてのキャビティに到達するように設計する必要があります。基本的な特徴 - メイン・ランナー、 サブランナー¹ とゲートは、プラスチックが不必要な温度変化や圧力低下にさらされないようにする必要があります。これらの流路のレイアウト、形状、寸法は、その流路を移動する際の材料の挙動に直接影響するため、最終的に製造するものもこの選択によって影響を受けます。

ゲートとランナーの機能とは？

ゲートは金型へのプラスチックの侵入口を制御し、ランナーはゲートと金型キャビティを接続します。これらの設計は、流動効率、冷却時間、成形品の品質に影響を与えます。適切に設計されたゲートとランナーは、無駄を最小限に抑え、サイクルタイムを短縮し、成形品の一貫性を向上させます。

スプルーの機能

接続機能： スプルーは 射出成形のノズル²プラスチックが金型に入るときに流れる唯一の経路である。この接続により、機械から金型への溶融プラスチックのシームレスな移行が保証される。

ガイド機能： スプルーは、射出成形機のノズルからランナーシステムへと、高温の液体プラスチックを導く。スプルーの設計は、気泡や乱流が発生しないように、プラスチックの流れを均一にする必要があります。

圧力伝送： 徹底した充填を達成するために、このシステムは射出ユニットから金型キャビティに力を伝えます。効率は、スプルーの大きさと長さに直接影響されます：スプルーが小さすぎると力が散逸し、大きすぎると余分な材料が発生します。

脱型を容易にする： スプルーの設計は、通常、成形されたプラスチック部品を、損傷を与えたり材料を残したりすることなく、いかに簡単に取り外せるかを考慮して行われる。スプルーは 抜き勾配³ スプルの表面仕上げは、この工程に大きな影響を与える。

ランナーの機能

プラスチックの流通： ランナーシステムは、各キャビティにプラスチックを均等に分配し、各キャビティが一定に充填されるようにします。ランナーの設計と寸法は、プラスチックがどのように流れるかを考慮しなければなりません。

流れをコントロールする： ランナーを設計することで、プラスチックの移動速度と移動経路の両方を制御することが可能になり、冷却ムラや充填ムラなどの問題を防ぐことができる。ランナー設計の目的は、圧力損失を削減すると同時に、デッドゾーンが発生しないようにすることである。

無駄を省く： うまく設計されたランナーは、プラスチックの無駄を減らし、材料の利用率を高めることができる。ランナーのレイアウトとサイズを最適化することで、ランナー部分の体積を減らし、生産コストを下げることができる。

圧力損失の低減： 溶融プラスチックが流れる際の圧力損失を最小限に抑え、スムーズな充填を可能にするためには、ランナーシステムの断面形状と表面の仕上げの両方が、流動抵抗の低減に役立つように設計する必要がある。

ゲートとランナーの設計原則とは？

ゲートは金型キャビティへのプラスチックの進入を制御し、ランナーは材料の流れを促進します。適切に設計されたゲートとランナーは、充填効率を高め、材料の無駄を最小限に抑え、部品の均一な冷却を保証します。主な設計原則には、ゲート位置の最適化、ランナーサイズの最適化、サイクルタイムと製品の一貫性を向上させるための乱流の最小化などがあります。

スプルーの設計原理

サイズと形： スプルーの寸法と形状は、溶融プラスチックの流動特性に適したものでなければなりません。抵抗が少なく、部品が自由に落下しやすいように、通常は円錐形に設計されています。直径も長さも、プラスチック自身の粘度や溶融状態での流れ方によって慎重に調整する必要がある。

場所は？ スプルーは、溶融プラスチックの流下距離と圧力損失を減らすために、射出成形機のノズルにできるだけ近い位置に配置する必要があります。また、金型の他の部分との干渉を避け、金型の設置や操作を容易にする必要があります。

冷却システム 適切な冷却システムをスプルーに近づけることが不可欠である。これらのシステムは、プラスチックがランナーに移動する際、適切な温度に維持するのに役立ちます。冷却はまた、材料が均一に冷却されるように均等に配分される必要があります。そうしないと、凝固が早すぎたり、最も近いゲート（スプルー）に沿って不均一になったりして、流動の問題が発生する可能性があります。

ドラフトの角度 損傷を防ぐには、スプルーを設計する際に適切な抜き勾配を取り入れ、脱型時にスプルーが簡単に傷つかないようにすることが重要です。通常、スプルーの抜き勾配は1～3度程度にすると、成形品の取り出しが容易になります。

製品と素材 製品の形状、肉厚、寸法、安定性、特徴、外観品質に関する要求事項。プラスチックの種類、流動性、溶融温度、凝固温度、収縮率。

ランナーの設計原理

ランナーの形 ランナーは、溶融プラスチックの流動抵抗を下げるために、円形や台形の断面で作られることが多い。円形ランナーは流動抵抗が最も小さいが、加工が最も難しい。台形ランナーは流動特性と加工の利便性のバランスが取れている。

ランナーサイズ： ランナーのサイズは、プラスチックの流動特性、射出成形機の圧力と流量によって決定され、プラスチックのスムーズな流れを可能にします。ランナーの幅と深さを正確に計算し、材料の無駄を最小限に抑えながら、望ましい流動特性を得る。

ランナーのレイアウト ランナーのレイアウトは、プラスチックが各キャビティに均等に配分されるようにし、充填ムラを避けるべきである。ランナーのレイアウトと設計は、流路の長さを短くし、均一な圧力分布を確保することを目指すべきである。

冷房と暖房： プラスチックが流動している間、適切な温度に保つためには、何らかの方法で加熱または冷却する方法を、この工程に組み込む必要がある。 ランナーシステム³.冷却システムの設計は、ランナーの部分的な過熱や冷却不足を防ぐために、均等な冷却を確保する必要がある。

ゲートとランナーに共通する問題と解決策とは？

ゲートとランナーに関する一般的な問題には、不完全な充填、材料の垂れ落ち、過度の圧力低下などがある。解決策としては、ゲートのサイズと配置を最適化し、処理条件を調整し、適切なランナー設計を用いて一貫した流れを確保することが多い。適切な管理は、サイクルタイムの向上と製品品質の改善につながる。

一般的なスプルー問題

閉塞： スプルーに詰まりがあると、プラスチックがスムーズにランナーに入らず、成形品質に影響します。解決策としては、スプルーサイズを大きくする、射出圧力を上げる、スプルーを清掃するなどがあります。詰まりの原因は、プラスチック中の不純物や冷たい物質である可能性があるため、スプルーは定期的に点検し、清掃する必要があります。

難しい脱型： 脱型が難しいのは、設計が悪いか、プラスチックの粘着が強いためかもしれない。解決策としては、スプルー形状の最適化、抜き勾配の増加、離型剤の使用などがある。また、離型が困難な場合、スプルー表面が粗いために研磨が必要になることもあります。

不均一な冷却： スプルーが不均一に冷却されると、プラスチックの流れが不安定になります。冷却システムの設計、冷却時間、冷却 温度のいずれかを最適化してください。不均一な冷却は、不適切な冷却システム設計に起因する場合もあり、再設計と最適化が必要です。

一般的なランナーの問題

不均一な流れ： ランナーの設計が最適でないと、塑性流動が不規則になり、キャビティへの充填具合に影響することがある。これに対処するには、ランナーのサイズや形状、レイアウトを微調整する必要がある。流れが不均一になるもう一つの原因として考えられるのは、必要とされる断面がさまざまであることで、そのためランナーは正確に加工されなければならない。

高い圧力損失： ランナーが長かったり細かったりすると、プラスチックが流れるときに高圧力が発生し、成形の品質に影響を与えることがあります。解決策のひとつは、ランナーを短くして幅を広くすることであり、もうひとつは断面積を大きくすることである。表面が粗いことによるロスは、研磨が必要かもしれない。

冷却不良： ランナーシステムが適切に冷却されないと、プラスチックが過熱したり、流動中に十分に冷却されなかったりする可能性があり、どちらも品質に悪影響を及ぼします。この問題を解決するために、金型メーカーは冷却時間と温度、そして流路の冷却方法を微調整することができる。

ゲートとランナーの最適化手法とケーススタディとは？

ゲートとランナーの効果的な最適化方法には、フローパターンの分析、ゲートサイズの調整、シミュレーションソフトによる結果の予測が含まれます。成功したケーススタディでは、特に自動車や消費者向け製品の分野で、これらの戦略を導入することでサイクルタイムを改善し、不良品を削減した事例が紹介されています。主な利点としては、材料利用率の向上と一貫した部品特性が挙げられます。

スプルーの最適化手法

サイズの最適化： プラスチックのスムーズな流れを保証するために、実験とシミュレーショ ンを行って最適なスプルー・サイズを見つけましょう。機械からの圧力や流量など、プラスチックの流れの特徴について考え、最適な結果を得るために長さや直径を決める際には、良い設計とは何かを理解した上で、この情報を使用してください。

形状の最適化： これにより、流路抵抗が軽減される。 脱型⁴ の方が簡単です。また、プラスチックが流動している間の安定性（テーパーを考慮すること）や、新しい物体を型から取り出すときに不要な引っ掛かりがないようにすることも考える必要があります。

ロケーションの最適化： 溶融プラスチックの流動距離と圧力損失を低減するために、スプルーの適切な位置を選択します。位置を最適化する際には、金型の構造と製造工程を考慮する必要があります。スプルーの配置によってプラスチックの動きが妨げられることはありませんが、他の金型部品の邪魔にならないようにしなければなりません。

冷却システムの最適化： プラスチック流動中の温度制御を維持するため、スプルー周辺の適切な冷却システムを設計する。冷却システムの最適化には、冷却流路のレイアウトとサイズを考慮し、冷却不良による問題を防ぐために均一な冷却を確保する必要があります。

ランナーのための最適化メソッド

ランナーレイアウトの最適化： シミュレーション分析と実験を用いてランナーシステムのレイアウトを最適化し、プラスチックがすべてのキャビティに均等に行き渡るようにする。つまり、金型の構造と生産工程を考慮し、システムが均一な流れで短い流路を持つように、レイアウトを合理的にする必要があります。

ランナー断面の最適化： 流動抵抗と圧力損失を最小化するために、ランナー断面の適切な形状とサイズを選択する。この最適化は、使用されるプラスチックの流体特性と、ランナー断面積の大きさの両方を考慮する必要があります。 射出成形 つまり、幅と深さを合理的な範囲で設計する必要がある。

フローディバイダーの最適化： マルチキャビティ金型での均一な充填を確保するために、フローディバイダーの設計を最適化する。フローデバイダーの最適化は、プラスチックの流れの均一性とランナーのレイアウトを考慮する必要があり、各キャビティへのプラスチックの均一な分配を確保し、不均一な充填を避ける。

冷却システムの最適化： プラスチックが理想的な温度を保ちながら流れるように、ランナーシステムに適切な加熱または冷却エレメントを作成します。冷却システムの最適化は、冷却流路のレイアウトとサイズを考慮する必要があり、過熱や冷却不足による問題を防ぐために均一な冷却を確保します。

ケーススタディ

以下は、スプルーとランナーの設計を最適化することが射出成形工程に与える影響を示すケーススタディです。

ケースの背景

マルチキャビティ金型を使用してプラスチック製品を製造しているある企業で、一部のキャビティで充填ムラや欠陥が発生するという問題が発生した。分析の結果、問題はスプルーとランナーの設計に起因することが判明した。

最適化プロセス

スプルーの最適化： シミュレーションとテストの結果、スプルーが小さすぎることがわかった。これが高い流動抵抗の原因でした。私たちは最適化されたスプルーのサイズを大きくし、その形状を円錐形に変更しました。

ランナーの最適化 私たちの当初の設計は、直線的なランナーでした。これではプラスチックが流れる経路が長く、途中の圧力損失が大きい。そこで、ランナーの形状を台形にしました（内部に流路を設けました）。さらに、各パーツのキャビティに常に等量のプラスチックが供給されるように、フロー・デバイダーを追加しました。

冷却システムの最適化： このシステムには現在、スプルーとランナーの周囲に冷却エレメントが搭載されている。成形中に温度が上昇しすぎた場合、この冷却エレメントが自動的に温度を下げます。

最適化結果

最適化された後、製品の充填効果は格段に向上した。各ユニットが均一に充填されるようになり、全体的な品質が大幅に向上しました。それだけでなく、生産効率も上がり、廃棄物も減った！

詳細分析

最適化される前に、この組織は成形中のプラスチック製品に大きな充填不良を発見した。このため、気泡が発生し、一部のキャビティが完全に充填されていなかった。詳細な分析の結果、スプルー・サイズが小さすぎたこと、流動抵抗が大きすぎたこと、ランナーのレイアウトが不適切だったことが原因であることがわかった。

シミュレーション解析により、最適化されたスプルーサイズを大きくし、形状を円錐デザインに変更することで、効果的に流動抵抗を低減した。ランナー設計は台形断面を採用し、圧力損失を低減した。各キャビティへのプラスチックの均一な分配を確保するため、フローディバイダを追加した。冷却システムの最適化により、プラスチック流動中の温度制御を確保し、過熱または冷却不足による流動問題を防止した。

これらの最適化策により、同社は最終的に、充填ムラの問題を解決し、製品品質を大幅に改善し、生産効率を高めることに成功した。

ゲートとランナーの今後の開発動向は？

ゲートとランナーの今後のトレンドには、カスタムデザインを作成するための3Dプリンティング技術の進歩、軽量化と耐久性を実現する素材の使用、プロセス制御を強化するスマートモニタリングシステムなどが含まれる。これらの技術革新は、サイクルタイムの改善、廃棄物の削減、マテリアルフローの最適化を目指し、環境負荷の少ない高品質な製品を保証する。

インテリジェント製造と金型設計

インテリジェント・マニュファクチャリングの進歩により、スプルーやランナーのスマートな設計が可能になりました。コンピュータ支援エンジニアリング（CAE）とコンピュータ支援設計（CAD）の使用により、金型設計はかつてないほど精密になり、プロセスが大幅に合理化されました。シミュレーション解析ソフトウェアにより、金型流動解析と最適化設計を事前に行うことができます。 金型製造⁵潜在的な問題を事前に特定し、解決する。

新素材の応用

新素材や改良素材が次々と登場する中、射出成形のスペシャリストたちは、高性能プラスチックにますます目を向けるようになっている。唯一の欠点は、そのような新しい物質を扱う場合、ランナーやスプルーの設計方法を変更する必要があることだ。高流量プラスチックの場合、流路（スプルーとランナーの両方）を小さくすることで利点があるかもしれないので、そこも調整する必要がある。逆に、粘度の高いプラスチックでは、流路を大きくするだけでなく、その数を増やす必要があるかもしれません！

環境保護と持続可能な開発

環境保護と持続可能な発展への注目が高まる中、金型設計における2つの重要な目標が注目されている。スプルーやランナーの形状を工夫することは、製品製造時にこれを実現する一つの方法であり、そうすることで未使用プラスチックの量を抑制することができる。一方、より分解性の高いプラスチックや再生可能な資源を使用するためには、スプルーやランナーの形状について新たな発想が必要です。

高精度・高効率

今後、金型設計は精度と効率の向上を重視するようになるだろう。その1つの方法は、製造時にハイテク機器や技術をより多く使用することである。スプルーやランナーをより精密にすることで、プラスチックなどを押し込む際の流動抵抗が少なくなる（その結果、圧力損失が低くなる）。金型の製造方法を改善するもう一つの利点は、アイテムあたりのコストを削減する方法を見つけるとともに、全体的な生産速度を向上させることである。

結論

プラスチック射出成形において、スプルーとランナーは非常に重要です。正しく設計すれば、より良い部品を、より早く、より安く作ることができます。スプルーとランナーを設計する際には、プラスチックがどのように流れ、金型がどのように機能し、機械がどのように動くかを考えなければなりません。スプルーやランナーが最適に機能するように、コンピューター・シミュレーションや実際のテストを利用することができます。

スプルーとランナーを深く理解し、最適化することで、企業は競争市場で優位に立ち、高品質のプラスチック製品を生産し、顧客のニーズに応え、企業のコア競争力を高めることができる。今後、インテリジェント製造、新材料技術の発展、環境保護と持続可能な発展の推進に伴い、スプルーとランナーの設計は進歩し続け、プラスチック射出成形業界にさらなる革新と発展の機会をもたらすだろう。
