What is the typical crossover volume where injection molding becomes cheaper than 3D printing?

For small, simple parts (under 30 g, no side actions), the crossover occurs at 200–800 parts when using aluminum rapid tooling at $3,000–$6,000. For medium, complex parts (50–200 g, 1–2 side actions), the crossover occurs at 500–3,000 parts with tooling at $12,000–$30,000. For large, complex parts (200+ g, multiple side actions), the crossover can reach 5,000–15,000 parts with tooling at $40,000–$100,000. These ranges are illustrative—the actual calculation for your specific part is the only rel

Can 3D printed moulds be used for injection molding to reduce tooling cost?

Yes—3D printed polymer moulds (typically SLA or DMLS metal prints) are used as bridge tooling for quantities of 50–500 shots before the mould degrades. Polymer 3D printed moulds cost $200–$2,000 and are viable for design validation and early production. Metal DMLS inserts cost $3,000–$15,000 and handle 1,000–10,000 shots. Both approaches reduce the initial tooling investment and lower the crossover point relative to full production steel moulds, making injection molding economical at much lower

How does surface finish compare between 3D printing and injection molding?

Standard FDM 3D printing produces Ra 5–50 µm surface roughness (visible layer lines). SLA/MSLA produces Ra 0.5–2 µm with proper settings. Injection molding directly from a polished mould achieves Ra 0.1–1.6 µm (SPI B1–C1 equivalent), with optical-quality A-grade finishes reaching Ra ≤ 0.05 µm. For cosmetic consumer products requiring smooth, paint-ready surfaces, injection molding requires no post-processing; FDM requires sanding, priming, and painting at significant labor cost.

Is 3D printing cheaper for producing replacement parts for obsolete products?

Yes—this is one of the strongest use cases for 3D printing over injection molding. If a product is obsolete and only 5–50 replacement parts per year are needed, maintaining or recreating injection moulds is economically indefensible. 3D printing from a digital file (which can be created from a physical scan) makes replacement parts on-demand at low fixed cost. We use this approach internally for factory equipment spares where the OEM no longer stocks the part.

Does lead time differ significantly between 3D printing and injection molding?

Significantly. A 3D printed part can be produced in 4–48 hours after file submission. An injection mould requires 4–8 weeks for standard complexity and 8–16 weeks for high-complexity production tooling. For product launches with compressed timelines, 3D printing for initial validation or bridge production while tooling is manufactured is a standard industry practice. We often overlap tooling lead time with 3D printed bridge production, eliminating the waiting period without compromising producti

Can 3D printing and injection molding be used together in the same production process?

Yes—hybrid approaches are common and often optimal. We routinely use 3D printed parts for design validation (3–5 rounds), then 3D printed or aluminum rapid-tool injection moulded parts for engineering validation (50–500 parts), then transition to production steel moulds for volume production. Using 3D printing to validate design before steel commitment is standard practice in our factory—the cost of 5–10 SLA prototype sets ($500–$2,000) is always less than the cost of modifying a steel mould aft

La stampa 3D costa meno dello stampaggio a iniezione?

Punti di forza

La stampa 3D è davvero più economica dello stampaggio a iniezione?

La stampa 3D è più economica dello stampaggio a iniezione per quantità ridotte, generalmente inferiori a 500–2,000 componenti, poiché non richiede investimenti in attrezzaggio. Lo stampaggio a iniezione è più economico della stampa 3D per volumi maggiori perché il costo dell’attrezzaggio viene ammortizzato su molti componenti, riducendo il costo unitario ben al di sotto di quello ottenibile con la stampa 3D. Il punto di pareggio oltre il quale lo stampaggio a iniezione diventa più economico è il valore più importante in qualsiasi decisione make-or-buy tra queste due tecnologie e deve essere calcolato specificamente per ogni componente in base a dimensioni, materiale e complessità.

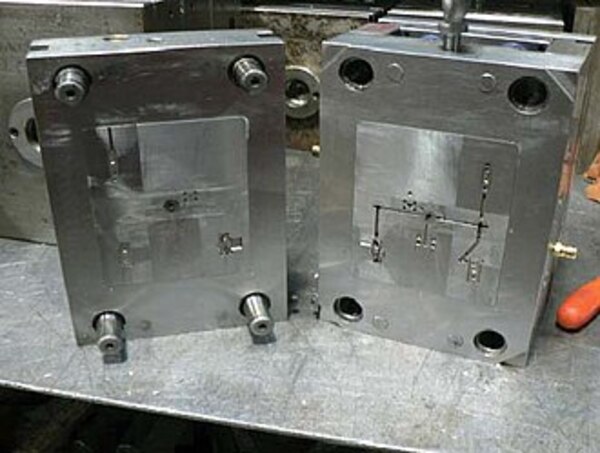

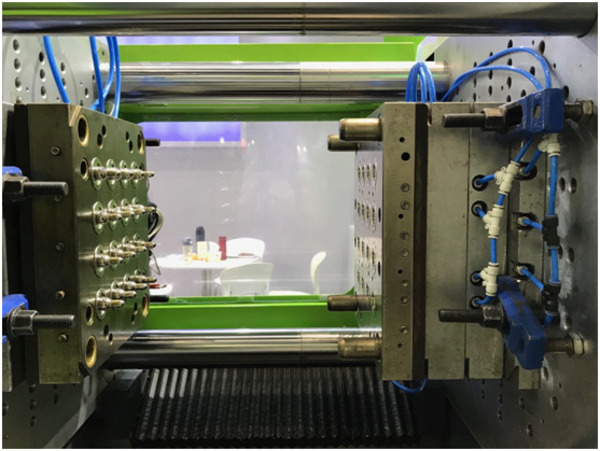

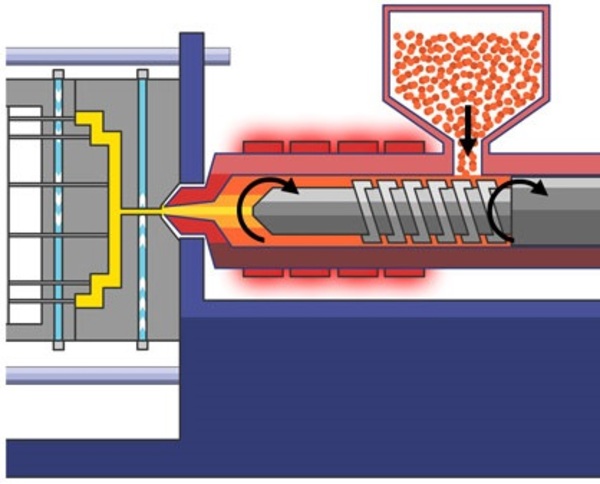

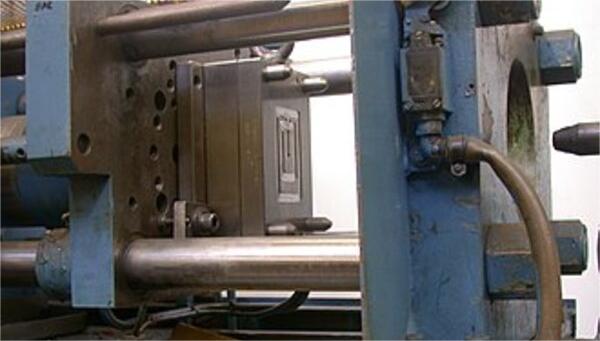

Pressa a iniezione impiegata nella produzione ad alto volume, contrapposta alla stampa 3D per il confronto dei costi — Il punto di pareggio dei costi tra stampa 3D e stampaggio a iniezione si verifica quando il costo ammortizzato dell'attrezzaggio per componente equivale al costo della stampa 3D per componente, una soglia che varia notevolmente in base all'applicazione.

Nel nostro stabilimento riceviamo regolarmente questa domanda dai clienti che lanciano nuovi prodotti. Calcoliamo i costi per ogni richiesta perché il punto di pareggio varia notevolmente: un alloggiamento grande e complesso può raggiungerlo a 300 pezzi, mentre una staffa piccola e semplice potrebbe non raggiungerlo prima di 5,000. L’unico modo per rispondere correttamente è calcolarlo, non stimarlo.

Come si suddividono i costi della stampa 3D e dello stampaggio a iniezione?

Comprendere la struttura dei costi di ciascuna tecnologia è essenziale per effettuare confronti accurati. I due processi hanno curve di costo fondamentalmente diverse: la stampa 3D presenta costi fissi quasi nulli e un costo variabile per pezzo relativamente elevato; lo stampaggio a iniezione comporta un costo fisso elevato per l’attrezzatura e un costo variabile molto basso su larga scala.

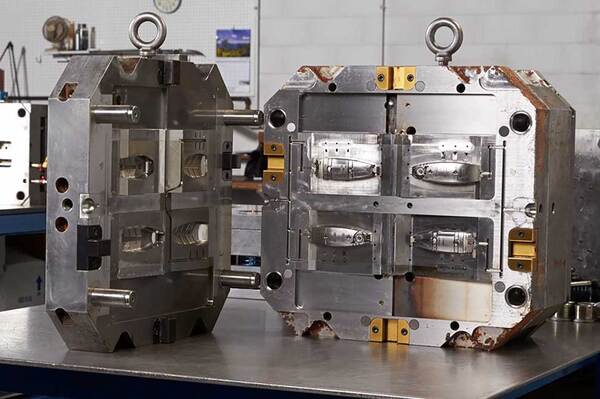

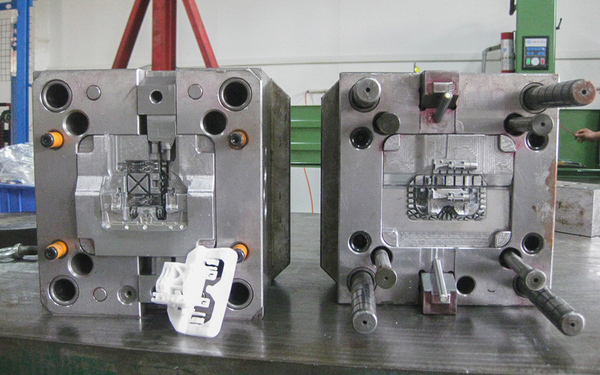

Dettaglio del confronto dei costi tra stampa 3D e stampaggio a iniezione, con costi fissi e variabili — Le strutture di costo contrapposte della stampa 3D (costi fissi bassi, costi variabili elevati) e dello stampaggio a iniezione (costi fissi elevati, costi variabili bassi) creano un punto di pareggio che determina quando ciascuna tecnologia è economicamente più vantaggiosa.

Voce di costo	Stampa 3D (FDM/SLA)	Stampaggio a iniezione
Costo dell'attrezzatura / della configurazione	Costo: $0–$500 (preparazione file, supporti)	Costo: $3,000–$100,000+ (stampo)
Costo del materiale per kg	$20–$300 (filamento/resina)	$1–$20 (granuli)
Tempo macchina per pezzo	Alto (1–24 ore per pezzo)	Molto basso (2–60 s per ciclo)
Manodopera per pezzo	Post-lavorazione: 15–60 min	Minimo: espulsione automatizzata
Costo tipico per 10 pezzi	5–200 USD per pezzo	Costo: $500–$5,000 per pezzo (attrezzatura ammortizzata)
Costo tipico per 10.000 pezzi	5–200 $ per pezzo (uguale)	$0.10–$5.00 per pezzo

“La stampa 3D è sempre più economica dello stampaggio a iniezione per piccole serie inferiori a 1,000 pezzi.”False

Il punto di pareggio dipende fortemente dalle dimensioni, dalla complessità e dal materiale del pezzo. Una staffa in ABS piccola e semplice può raggiungerlo già a 200 pezzi se lo stampo è un semplice utensile in alluminio a cavità singola del costo di $2,500. Un alloggiamento grande e complesso con azioni laterali potrebbe non raggiungerlo prima di oltre 5,000 pezzi. Occorre calcolare il pezzo specifico: non esiste una soglia universale.

“Il costo al chilogrammo dei materiali per stampaggio a iniezione è nettamente inferiore a quello dei materiali per stampa 3D per tipologie di polimero equivalenti.”True

Lo stampaggio a iniezione utilizza granuli di plastica standard da 1–20 USD/kg per le resine comuni, come ABS, PP, PE e nylon. Il filamento o la resina equivalente per stampa 3D costa 20–300 USD/kg per materiali comparabili. Questo sovrapprezzo dei materiali, pari a 5–20 volte, è uno dei motivi principali per cui la stampa 3D non può competere sul costo per pezzo ai volumi produttivi.

Come si calcola il punto di pareggio tra stampa 3D e stampaggio a iniezione?

Il calcolo del punto di pareggio è semplice e deve essere eseguito prima di scegliere una strategia produttiva. Il volume di pareggio (Q) è la quantità alla quale il costo totale dello stampaggio a iniezione equivale a quello della stampa 3D. Nella nostra fabbrica aiutiamo i clienti a svolgere questo calcolo in fase di preventivo per evitare costosi disallineamenti tecnologici.

Grafico comparativo dei costi dei materiali per il calcolo del punto di pareggio tra stampa 3D e stampaggio a iniezione — Per calcolare il volume esatto di pareggio occorre conoscere il costo dell'attrezzatura, il costo unitario della stampa 3D e il costo unitario dello stampaggio a iniezione al volume previsto.

La formula: Q di pareggio = costo dello stampo ÷ (costo della stampa 3D per pezzo − costo variabile dello stampaggio a iniezione per pezzo). Esempio di calcolo per un alloggiamento medio: costo dello stampo = $15,000; costo della stampa 3D per pezzo (SLA, materiale + tempo macchina + post-lavorazione) = $45; costo variabile dello stampaggio a iniezione per pezzo (materiale + tempo macchina + manodopera) = $0.80. Q di pareggio = $15,000 ÷ ($45 − $0.80) = $15,000 ÷ $44.20 = 339 pezzi. Da 340 pezzi in su, lo stampaggio a iniezione è più economico per questo specifico componente. Con 338 pezzi o meno, è più economica la stampa 3D.

Abbiamo riscontrato che la maggior parte dei programmi di prodotto B2B con volumi annui superiori a 1.000 pezzi raggiunge il punto di pareggio ben prima delle 500 unità quando impiega attrezzature rapide¹ in alluminio, che costano 3.000–8.000 dollari per pezzi semplici contro i 15.000–50.000 dollari degli stampi di produzione in acciaio. Le attrezzature rapide spostano notevolmente il punto di pareggio e rendono economico lo stampaggio a iniezione già a quantità di 100–300 pezzi per geometrie semplici.

Come si confrontano la qualità delle parti e le proprietà meccaniche tra le due tecnologie?

Il costo è soltanto una dimensione del confronto: qualità del pezzo e prestazioni meccaniche sono altrettanto importanti per la maggior parte delle applicazioni tecniche. I pezzi stampati in 3D e quelli stampati a iniezione, pur realizzati nominalmente con lo “stesso” polimero, hanno proprietà meccaniche significativamente diverse a causa delle differenze fondamentali nel modo in cui ciascun processo crea il pezzo.

Parti plastiche stampate a iniezione con proprietà meccaniche superiori rispetto agli equivalenti stampati in 3D — I pezzi stampati a iniezione superano costantemente gli equivalenti stampati in 3D in termini di resistenza alla trazione, finitura superficiale e precisione dimensionale, fattori critici nella scelta di componenti funzionali.

I pezzi stampati a iniezione² presentano proprietà meccaniche isotrope nel piano del pezzo perché il polimero fuso riempie la cavità ad alta pressione, compattando uniformemente le catene polimeriche. I pezzi stampati in 3D mediante FDM (modellazione a deposizione fusa)³ sono intrinsecamente anisotropi: risultano normalmente più deboli del 20–50% lungo l’asse Z (perpendicolare agli strati) rispetto al piano XY. Le stampe SLA e SLS hanno un’isotropia migliore, ma mostrano comunque una resistenza a trazione inferiore del 15–30% rispetto a pezzi equivalenti stampati a iniezione, a causa della porosità indotta dalla polimerizzazione e delle interfacce tra gli strati. Per applicazioni portanti, incastri a scatto o pezzi che richiedono stabilità dimensionale costante nei cicli termici, lo stampaggio a iniezione è la scelta tecnica evidente, indipendentemente dal costo.

Quando la stampa 3D è la scelta corretta rispetto allo stampaggio a iniezione?

La stampa 3D è più economica dello stampaggio a iniezione? | ZetarMold

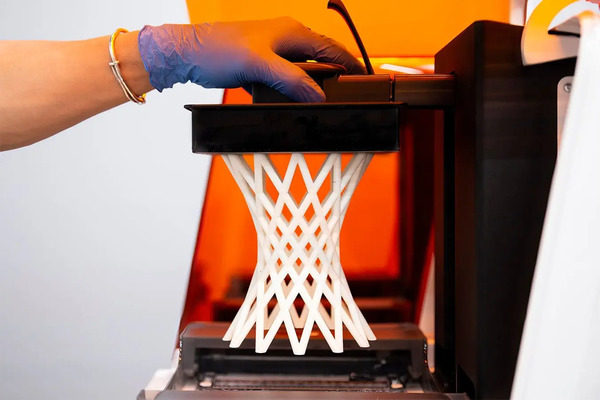

Prototipazione di precisione di uno stampo per plastica che mostra quando si utilizza la stampa 3D prima dello stampaggio a iniezione — La stampa 3D eccelle nella validazione del progetto, nella prototipazione di geometrie complesse e nella produzione personalizzata di unità singole, dove i costi degli stampi a iniezione non sono giustificabili.

Situazioni in cui la stampa 3D prevale non soltanto per il costo: convalida del progetto prima di impegnarsi nell’attrezzaggio (gli errori geometrici costano 0 dollari da correggere nel CAD contro 5.000–15.000 dollari nell’acciaio); pezzi con sottosquadri o geometrie interne che richiederebbero angoli di sformo impraticabili o complessi carrelli laterali nello stampaggio a iniezione; vera personalizzazione di massa, in cui ogni unità è diversa (dispositivi ortopedici, impianti specifici per il paziente, prodotti di consumo personalizzati); stampi prototipo⁴ e maschere o attrezzature per uso produttivo con volumi inferiori a 50, quando la sostituzione è accettabile; produzione ponte tra l’approvazione del prototipo e il completamento dello stampo di produzione. Produciamo con stampa FDM tutte le maschere e le attrezzature di assemblaggio della fabbrica, sostituendole quando si usurano anziché investire in stampi a iniezione per articoli destinati all’uso interno.

“I pezzi stampati in 3D hanno proprietà meccaniche equivalenti a quelle dei pezzi stampati a iniezione realizzati con lo stesso materiale.”False

L'ABS stampato in 3D mediante FDM presenta in genere una resistenza a trazione inferiore del 20–50% lungo l'asse Z rispetto all'ABS stampato a iniezione, a causa della fusione incompleta tra gli strati e dell'orientamento anisotropo delle fibre. Anche la finitura superficiale è notevolmente inferiore (Ra 5–50 µm per FDM rispetto a Ra 0.4–3.2 µm per lo stampaggio a iniezione) e la tolleranza dimensionale è più ampia (±0.2–0.5 mm per FDM rispetto a ±0.05–0.1 mm per lo stampaggio a iniezione).

«La stampa 3D consente una complessità geometrica impossibile o proibitivamente costosa da ottenere con lo stampaggio a iniezione.»True

Canali interni, strutture reticolari, geometrie rientranti e forme organiche senza requisiti di sformo sono tutti realizzabili con la stampa 3D, ma impossibili o estremamente costosi nello stampaggio a iniezione. Per applicazioni a basso volume in cui queste geometrie sono funzionalmente necessarie, la stampa 3D non è soltanto più economica: è l'unica opzione produttiva praticabile.

In che modo la selezione dei materiali differisce tra stampa 3D e stampaggio a iniezione?

Gli ecosistemi dei materiali della stampa 3D e dello stampaggio a iniezione si sovrappongono in misura significativa, ma non sono identici. Lo stampaggio a iniezione consente di accedere all’intera gamma di termoplastici tecnici, comprese le qualità rinforzate con fibra di vetro, fibra di carbonio e quelle speciali, in quantità industriali e a basso costo del materiale. Le opzioni di materiali per la stampa 3D si sono ampliate notevolmente nell’ultimo decennio, ma restano inferiori in termini di proprietà meccaniche, qualità disponibili ed efficienza dei costi.

Confronto dei polimeri tecnici per la selezione dei materiali destinati alla stampa 3D e allo stampaggio a iniezione — La scelta del materiale tra stampa 3D e stampaggio a iniezione deve considerare non soltanto il tipo di polimero, ma anche la disponibilità dei gradi, le proprietà richieste e il costo al volume di produzione previsto.

Considerazioni fondamentali sui materiali: resine tecniche ad alte prestazioni come PEEK, PPS e LCP sono oggi disponibili per la stampa 3D industriale, ma costano da 5 a 15 volte più delle stesse resine in granuli per lo stampaggio a iniezione. I materiali flessibili ed elastomerici, come TPU e TPE, si stampano bene con FDM e SLA, ma offrono una qualità superficiale inferiore rispetto agli equivalenti stampati a iniezione. I componenti trasparenti in PC o PMMA sono ottenibili con entrambi i processi, ma lo stampaggio a iniezione produce direttamente pezzi otticamente limpidi; quelli trasparenti stampati in SLA richiedono un’estesa lucidatura per raggiungere una chiarezza equivalente. Nella nostra fabbrica abbiamo constatato che, per qualsiasi applicazione che richieda la classificazione ignifuga UL 94 V-0 o la certificazione FDA per il contatto alimentare, i pezzi stampati a iniezione con resine certificate sono l’unica scelta pratica: la documentazione di certificazione dei materiali per gli equivalenti stampati in 3D è complessa e raramente disponibile secondo lo standard normativo richiesto.

Domande frequenti

Riferimento FAQ sui componenti in plastica stampati a iniezione: confronto tra stampa 3D e stampaggio a iniezione — Le domande comuni sul confronto dei costi tra stampa 3D e stampaggio a iniezione emergono nelle fasi di progettazione, prototipazione e pianificazione produttiva.

Qual è il volume di pareggio tipico oltre il quale lo stampaggio a iniezione diventa più economico della stampa 3D?

Per pezzi piccoli e semplici (meno di 30 g, senza azioni laterali), il punto di pareggio si raggiunge tra 200 e 800 pezzi usando attrezzature rapide in alluminio da $3,000–$6,000. Per pezzi medi e complessi (50–200 g, 1–2 azioni laterali), il punto di pareggio si raggiunge tra 500 e 3.000 pezzi con attrezzature da $12,000–$30,000. Per pezzi grandi e complessi (200+ g, più azioni laterali), il punto di pareggio può arrivare a 5.000–15.000 pezzi con attrezzature da $40,000–$100,000. Questi intervalli sono indicativi: l’unica risposta affidabile è il calcolo effettivo per il pezzo specifico.

È possibile utilizzare stampi stampati in 3D per lo stampaggio a iniezione al fine di ridurre il costo dell’attrezzatura?

Sì: gli stampi polimerici stampati in 3D (tipicamente SLA o stampe metalliche DMLS) vengono utilizzati come attrezzature ponte per lotti da 50–500 cicli prima che lo stampo si degradi. Gli stampi polimerici stampati in 3D costano $200–$2.000 e sono adatti alla validazione del progetto e alla produzione iniziale. Gli inserti metallici DMLS costano $3.000–$15.000 e sopportano 1.000–10.000 cicli. Entrambi gli approcci riducono l’investimento iniziale nelle attrezzature e abbassano il punto di pareggio rispetto agli stampi di produzione interamente in acciaio, rendendo lo stampaggio a iniezione conveniente per quantità molto inferiori.

Come si confronta la finitura superficiale tra stampa 3D e stampaggio a iniezione?

La stampa 3D FDM standard produce una rugosità superficiale Ra 5–50 µm, con linee degli strati visibili. SLA/MSLA produce Ra 0.5–2 µm con impostazioni corrette. Lo stampaggio a iniezione direttamente da uno stampo lucidato raggiunge Ra 0.1–1.6 µm, equivalente a SPI B1–C1, mentre le finiture ottiche di grado A arrivano a Ra ≤ 0.05 µm. Per i prodotti di consumo estetici che richiedono superfici lisce pronte per la verniciatura, lo stampaggio a iniezione non necessita di post-lavorazione; l’FDM richiede levigatura, applicazione del primer e verniciatura, con un costo di manodopera significativo.

La stampa 3D è più economica per produrre ricambi di prodotti obsoleti?

Sì, questo è uno dei casi d’uso più convincenti della stampa 3D rispetto allo stampaggio a iniezione. Se un prodotto è obsoleto e servono solo 5–50 ricambi l’anno, mantenere o ricreare gli stampi a iniezione è economicamente indifendibile. La stampa 3D da un file digitale, che può essere creato mediante scansione fisica, consente di produrre ricambi su richiesta con un basso costo fisso. Usiamo internamente questo approccio per i ricambi delle attrezzature di fabbrica che il produttore originale non tiene più a magazzino.

I tempi di consegna differiscono sensibilmente tra stampa 3D e stampaggio a iniezione?

In modo significativo. Un pezzo stampato in 3D può essere prodotto in 4–48 ore dall’invio del file. Uno stampo a iniezione richiede 4–8 settimane per una complessità standard e 8–16 settimane per stampi di produzione molto complessi. Per lanci di prodotto con tempistiche ristrette, la stampa 3D per la convalida iniziale o la produzione ponte durante la fabbricazione dello stampo è una pratica standard del settore. Spesso sovrapponiamo il tempo di realizzazione dello stampo alla produzione ponte stampata in 3D, eliminando l’attesa senza compromettere le date di avvio della produzione.

La stampa 3D e lo stampaggio a iniezione possono essere utilizzati insieme nello stesso processo produttivo?

Sì, gli approcci ibridi sono comuni e spesso ottimali. Utilizziamo abitualmente pezzi stampati in 3D per la validazione del progetto (3–5 cicli), quindi pezzi stampati in 3D o stampati a iniezione con attrezzature rapide in alluminio per la validazione tecnica (50–500 pezzi), per poi passare a stampi di produzione in acciaio per i grandi volumi. Nel nostro stabilimento, utilizzare la stampa 3D per validare il progetto prima di impegnarsi nello stampo in acciaio è una prassi standard: il costo di 5–10 serie di prototipi SLA ($500–$2.000) è sempre inferiore a quello della modifica di uno stampo in acciaio dopo la prima stampata ($3.000–$15.000).

Sintesi

Processo di produzione della plastica con il quadro decisionale per scegliere tra stampa 3D e stampaggio a iniezione — Nessuna delle due tecnologie è universalmente più economica: la scelta corretta è sempre determinata dal volume, dalla geometria, dai requisiti di qualità e dalle tempistiche dello specifico pezzo.

Alla domanda «La stampa 3D costa meno dello stampaggio a iniezione?» esiste una sola risposta onesta: dipende dalla quantità e occorre calcolare il punto di pareggio specifico del pezzo. Per prototipi e convalida, 1–200 pezzi, la stampa 3D vince quasi sempre sul costo totale. Nei volumi medio-alti, da 500 a oltre 10.000 pezzi, lo stampaggio a iniezione vince quasi sempre sul costo unitario una volta ammortizzata l’attrezzatura. Tra gli estremi, attrezzature rapide, stampi in alluminio e inserti stampati in 3D offrono approcci ibridi che spostano notevolmente il pareggio.

Nella nostra fabbrica abbiamo aiutato centinaia di clienti a prendere correttamente questa decisione, calcolando prima i costi anziché presumere che una tecnologia sia sempre più economica. La decisione più costosa è scegliere la tecnologia sbagliata per il motivo sbagliato: impegnarsi in attrezzature per iniezione per un programma che non le giustifica oppure stampare in 3D grandi volumi quando era disponibile lo stampaggio a iniezione a una frazione del costo unitario. Prima fate i conti. Consultate la nostra Guida completa allo stampaggio a iniezione per una panoramica esaustiva.

L’attrezzaggio rapido comprende processi accelerati di fabbricazione degli stampi (lavorazione CNC dell’alluminio, inserti stampati in 3D o stampi in acciaio semplificati) che consentono di produrre stampi a iniezione in 1–3 settimane e a un costo nettamente inferiore rispetto agli stampi di produzione in acciaio. Viene usato per la produzione ponte e la convalida del progetto e, a seconda del materiale e del processo, è normalmente idoneo per 500–50.000 cicli. ↩

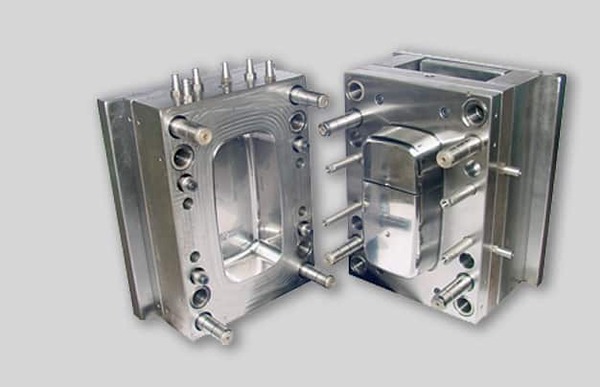

I pezzi stampati a iniezione vengono prodotti iniettando materiale termoplastico fuso ad alta pressione in una cavità chiusa di uno stampo in acciaio, dove si raffredda e solidifica assumendo esattamente la forma della cavità. Il processo produce pezzi con proprietà meccaniche costanti, tolleranze dimensionali ristrette ed elevata qualità superficiale, distinguendoli dai pezzi stampati in 3D mediante deposizione additiva a strati. ↩

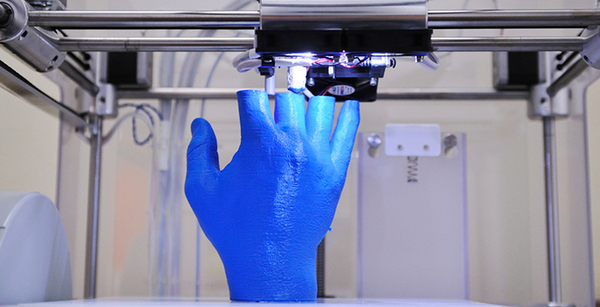

La FDM (Fused Deposition Modeling), detta anche FFF (Fused Filament Fabrication), è il processo di stampa 3D più comune per i termoplastici. Estrude filamento fuso strato dopo strato per costruire il pezzo. A causa della struttura a strati, i pezzi FDM sono anisotropi, molto più deboli nella direzione Z rispetto al piano XY, e presentano linee di stratificazione visibili che richiedono una post-lavorazione per ottenere superfici lisce. ↩
Lo stampaggio a iniezione è un processo produttivo che realizza pezzi iniettando materiale fuso in uno stampo. Viene spesso confrontato con la produzione additiva (stampa 3D) nell’analisi dei costi di prototipazione e produzione. ↩

Serve un preventivo per il tuo progetto di stampaggio a iniezione?

Richiedi prezzi competitivi, feedback DFM e tempistiche di produzione al team tecnico di ZetarMold.

Richiedi un preventivo gratuito → Consulta la nostra Guida completa allo stampaggio a iniezione per una panoramica esaustiva.

La stampa 3D è più economica dello stampaggio a iniezione?
